Kąt wtrysku Fendt 612 LSA MWM TD-226-B6

[maarianek88]

Z biegiem czasu i coraz większym doświadczeniem, przy ustawianiu początku wtrysku podzielę się jeszcze najnowszą robotą tj. Fendt 612 LSA silnik MWM TD-226-B6 na pompie sekcyjnej Boscha. Dla tych silników nie ma jako takich oznaczeń na kole pasowym oznaczającym początek wtrysku. Dlatego poszedł bak do góry, demontaż pokrywki zaworów z 1 cylindra, zdjęcie sprężyny zaworu przy suwie sprężania (żeby zawór nie wpadl do środka tylko oparł się o tłok), założenie miernika zegarowego na zawór i ustawienie najpierw GMP, potem cofnięcie tłoka o 6,10 mm przed GMP i zaznaczenie znaków na kole sprzęgła. Następnie złożenie wszystkiego i ostateczna regulacja kąta wtrysku lampą stroboskopową. Pompa na kołnierzu z fasolkami.

Kąt wyprzedzenia zapłonu dla MWM TD-226-B6 pompa sekcyjna Bosch bez wyprzedzacza kąta wtrysku dla silników kręcących się do 2500 rpm to 23 stopnie - 6,10 mm przed GMP, z wyprzedzaczem to 18 stopni.

Edytowane 13 Lutego 2018 przez maarianek88

[MF675ursus]

Użytkownicy gry Landwirtschafts Simulator są Ci niezmierni wdzięczni za te niezwykle przydatne informacje!

[maarianek88]

Dodawałem post z telefonu, wydawało mi się że jest w tematach z ciągnikami, wybaczcie i proszę moderatora o przeniesienie tematu do działu 'Ciągniki rolnicze'  dalej do działu z Fendtem.

[RAFALW]

Dnia 22.01.2018 o 11:54, maarianek88 napisał:

Z biegiem czasu i coraz większym doświadczeniem, przy ustawianiu początku wtrysku podzielę się jeszcze najnowszą robotą tj. Fendt 612 LSA silnik MWM TD-226-B6 na pompie sekcyjnej Boscha. Dla tych silników nie ma jako takich oznaczeń na kole pasowym oznaczającym początek wtrysku. Dlatego poszedł bak do góry, demontaż pokrywki zaworów z 1 cylindra, zdjęcie sprężyny zaworu przy suwie sprężania (żeby zawór nie wpadl do środka tylko oparł się o tłok), założenie miernika zegarowego na zawór i ustawienie najpierw GMP, potem cofnięcie tłoka o 6,10 mm przed GMP i zaznaczenie znaków na kole sprzęgła. Następnie złożenie wszystkiego i ostateczna regulacja kąta wtrysku lampą stroboskopową. Pompa na kołnierzu z fasolkami.

Kąt wyprzedzenia zapłonu dla MWM TD-226-B6 pompa sekcyjna Bosch bez wyprzedzacza kąta wtrysku dla silników kręcących się do 2500 rpm to 23 stopnie - 6,10 mm przed GMP, z wyprzedzaczem to 18 stopni.

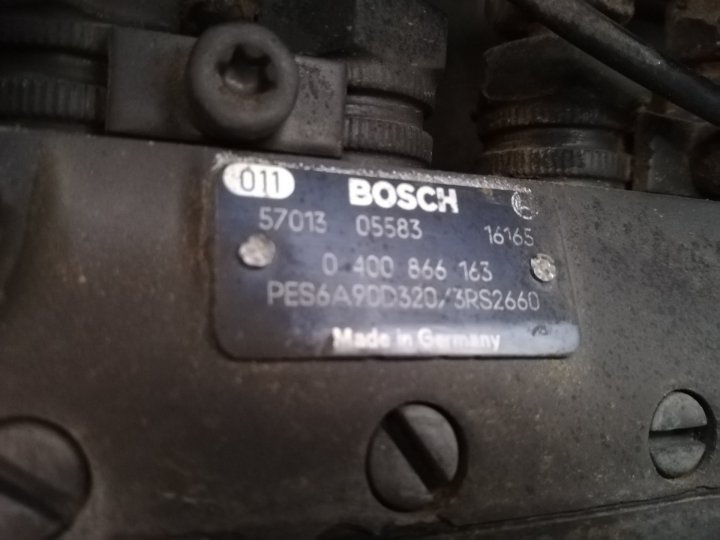

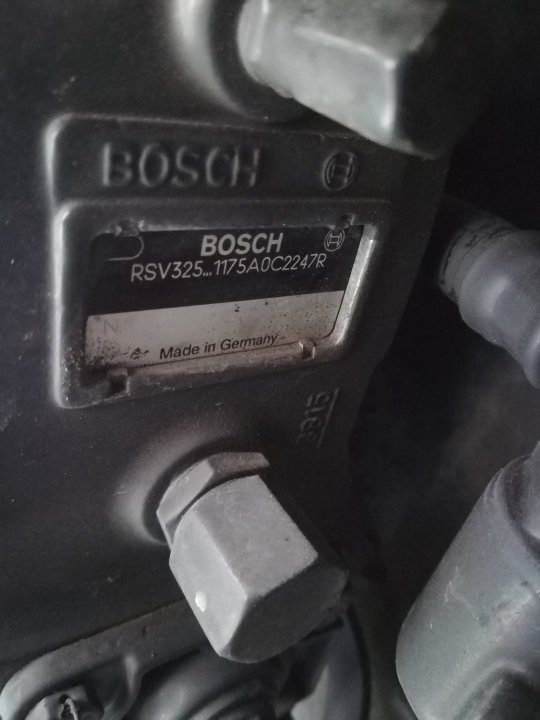

Witam , mam w swojej Reni 155.54 silnik 226b6 ,tylko nie wiem czy posiada ona wypszedzacz początku wtrysku , wiesz może czy w tym silniku mogę ustawić początek wtrysku tak jak to odpisujesz?. Dołączam zdjęcia z nr pompy.pozdrawiam

[maarianek88]

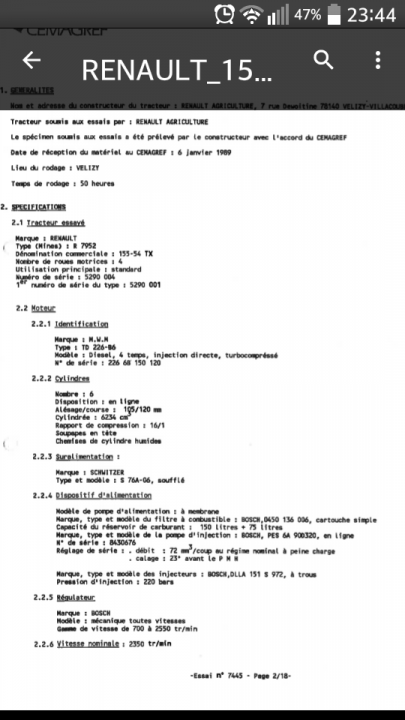

Dawno tu nie zaglądałem dlatego odpowiadam tak późno. Wstawiam zrzut z instrukcji do reni 155.54. Numery pompy pokrywają się z Twoimi, kąt wtrysku to 23 stopnie, czyli 6,10 mm przed GMP. Ciśnienie na wtryskiwaczach 220 bar. Czy jest tam wyprzedzacz kąta wtrysku widać po zdjęciu pokrywki od koła rozrządu napędzającego pompę, jest to podobne ustrojstwo jak w lublinie (działa odśrodkowo). W renault pomimo, że jest kąt 23 stopnie może występować wyprzedzacz kąta wtrysku. Z instrukcji wynika że taki wyprzedzacz masz, a działa on w zakresie od 700 do 2550 obrotów na minutę.

Edytowane 20 Marca 2020 przez maarianek88

[RAFALW]

Dzięki wielkie za informację , po robotach wiosennych w polu postawię  Renatę na warsztat i sprawdzę czy jest dobrze ustawiony jeszcze raz dziękuję , pozdrawiam

Edytowane 4 Kwietnia 2020 przez RAFALW

[RAFALW]

Właśnie jestem po przeprowadzeniu ustawienia kąta wtrysku, ustawione tak jak opisałeś , czuć że ciągnik pracuje lepiej , silnik jest zrywny i ma moc...... pozdrawiam

[maarianek88]

Ciesze się, że mogłem pomóc. Pozdrawiam
