Witam wszystkich!
Poszukuje schematu podłączenia systemu autocontur claas do mediona lub podobnego (lexion dominator)
po załączeniu systemu i opuszczeniu przyrządu roboczego jedna strona unosi się maksymalnie do góry nawet jeżeli druga strona sunie już po ziemi.
Czy któryś użytkowników posiada taki schemat lub byłby w stanie sprawdzić rezystancję między 2 zewnętrznymi pinami przy czujniku pozwoli to na sprawdzenie czujników posiadanych prze zemnie.


Może któryś z was posiadał podobny problem i udało się go rozwiązać.
Proszę także o instrukcje jak włączacie u siebie system autocontur.

Za wszystkie odpowiedzi dziękuje.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Jacek23    2

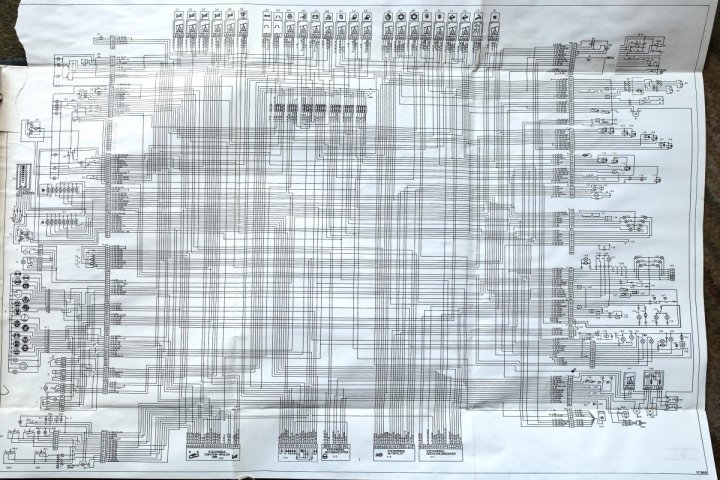

post-2014-0-31561600-1500196806_thumb.jpgWitam

Masz tu schemat Megi 208 powinno być podobnie.

Podaj adres email to wyślę większy plik.

Edytowano przez Jacek23

_____________________________________________




Udostępnij ten post


Link to postu
Udostępnij na innych stronach
crazy29    6

mam te same objawy i raczej jest to wina potencjometru na hederze. z tego co sam wybadalem to jeden czujnik jest uszkodzony. szukam nowego tylko ze niema zamiennikow a orginal kolo 1000 niby kosztuje, a na 100% to niema pewnosci ze to tylko jego wina. 100 zeta by mozna zaryzykowac zeby sprawdzic

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Wiadomość z agroFakt.pl

Jacek23    2

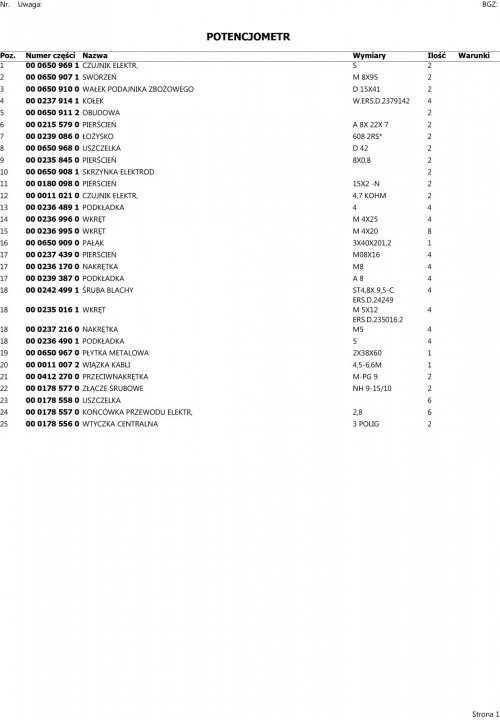

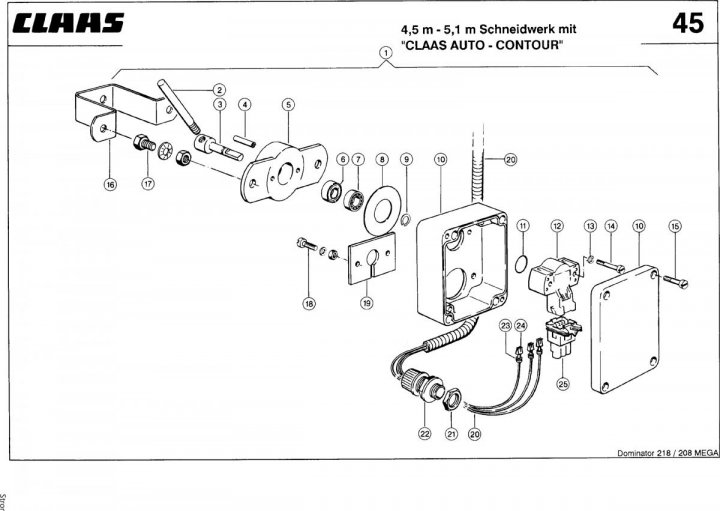

Z katalogu wynika że ma 4,7 Kohm.

Rozbierz może da się wymienić sam potencjometr.








_____________________________________________




Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Dziękuje za odpowiedzi. Dzisiaj pomierzyłem wartości rezystancji czujników. Czujnik po stronie lewej (która unosi się do góry) posiada całkowitą rezystancję na poziomie 4.3kOhm, czyli mieści się w wartościach katalogowych. Drugi czujnik posiada rezystancje 7.43kOhm, wiec wydawałoby się ze to on jest winowajcą. Aczkolwiek zakładając ze czujniki te dają sygnał napięciowy (odpowiadający wychyleniu) ich rezystancja nie wpływa na wartość napięcia przy danej pozycji (zgodnie z 1 prawem Ohma). Nie wiem, czy założenie z sygnałem napięciowym jest dobre, gdyż system może działać ze sterowaniem prądowym wtedy rezystancje wpływają na odczyty. Odnośnie czujników są one rozbieralne wewnątrz budowa przypomina potencjometr jedyna różnica wynika z zastosowania małej sprężynki która pozwala na powrót w pozycje minimalna. Na razie przeczyszczę wszystkie złącza w zakonserwuje kontaktem może rozbiorę 2 czujnik w poszukiwaniu błędów. Po złączeniu kombajnu z hederem sprawdzę działanie może zadziała. Ja kontaktowałem się z serwisem z zapytaniem o części, aczkolwiek otrzymałem wycenę na czujnik do claas contur system, a to nie to samo. Cena takiego czujnika 270zl netto

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Jacek23    2

Sprawdź rezystancję czy zmienia się wraz z obrotem potencjometra i w jakiej pozycji chedera jest wysoka a w jakiej spada.
Zrób zdjęcia tego potencjometru po rozebraniu


_____________________________________________




Udostępnij ten post


Link to postu
Udostępnij na innych stronach

W maksymalnym położeniu potencjometru (heder opuszczony) rezystancja czujnika lewego to 558 Ohm a czujnika prawego 404 Ohm . Heder podniesiony czujnik lewy 4.10kOhm a prawy 7.43kOhm. Napieciowo by się w miarę zgadzało heder opuszczony L-1.55V P-0.654v heder podniesiony L-11.43V P-12V. Im odległość od ziemi większa tym rezystancja mniejsza.
W wynikach zauważalne są ròznice, ale nie wielkie, bo tez nie miałem czujników na tym samym poziomie aż do milimetra

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Jacek23    2

Różnica jest duża bo prawie 100 %. Zamień stronami te czujniki i zobacz jaki efekt.


_____________________________________________




Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Witam. Problem rozwiązany. Okazało sie ze układ obciazenia przyrządu żniwnego wymagał regulacji. Należało zmniejszyć naciąg sprężyn pod kanałem wciągającym tak, aby odstęp między nakrętką a blachą wynosił 5mm, poprzedni właściciel miał ustawione na 5cm (nie wiadomo dla czego). Cala procedura regulacji opisana jest w instrukcji obsługi. Zbyt mocne dokręcenie śròb powoduje błędne wskazanie z czujnika obciążenia przyrządy żniwnego, czyli system myśli ze heder jest ciągle podniesiony dalej go opuszcza. Nadal jedna strona minimalnie bardziej zaciera o podłoze, ale nie jest to uciążliwe ponieważ odchyłka jest niewielka korzystając z pogody dokonana zostanie regulacja płoz na hederze, a gdy to nie poskutkuje do czujnika dołączę dodatkowy potencjometr który umożliwi doreguliwanie systemu. A wiec system działa automatycznie opuszcza heder do zadanego położenia oraz dostosowuje wysokość pracy przyrządy żniwnego i koryguje wychylenie boczne. Zastanawiam sie jeszcze nad funkcja czujnika pod kabiną który jest zamontowany na łańcuszku, ale to doczytam w instrukcji. Dziękuje wszystkim za odpowiedzi, jeśli będę mógł pomóc to się polecam.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Jacek23    2

Ten czujnik załącza przy określonej wysokości  pracę bordinformatora, opuszczając heder zapala się zielona dioda i liczy powierzchnię.


_____________________________________________




Udostępnij ten post


Link to postu
Udostępnij na innych stronach
