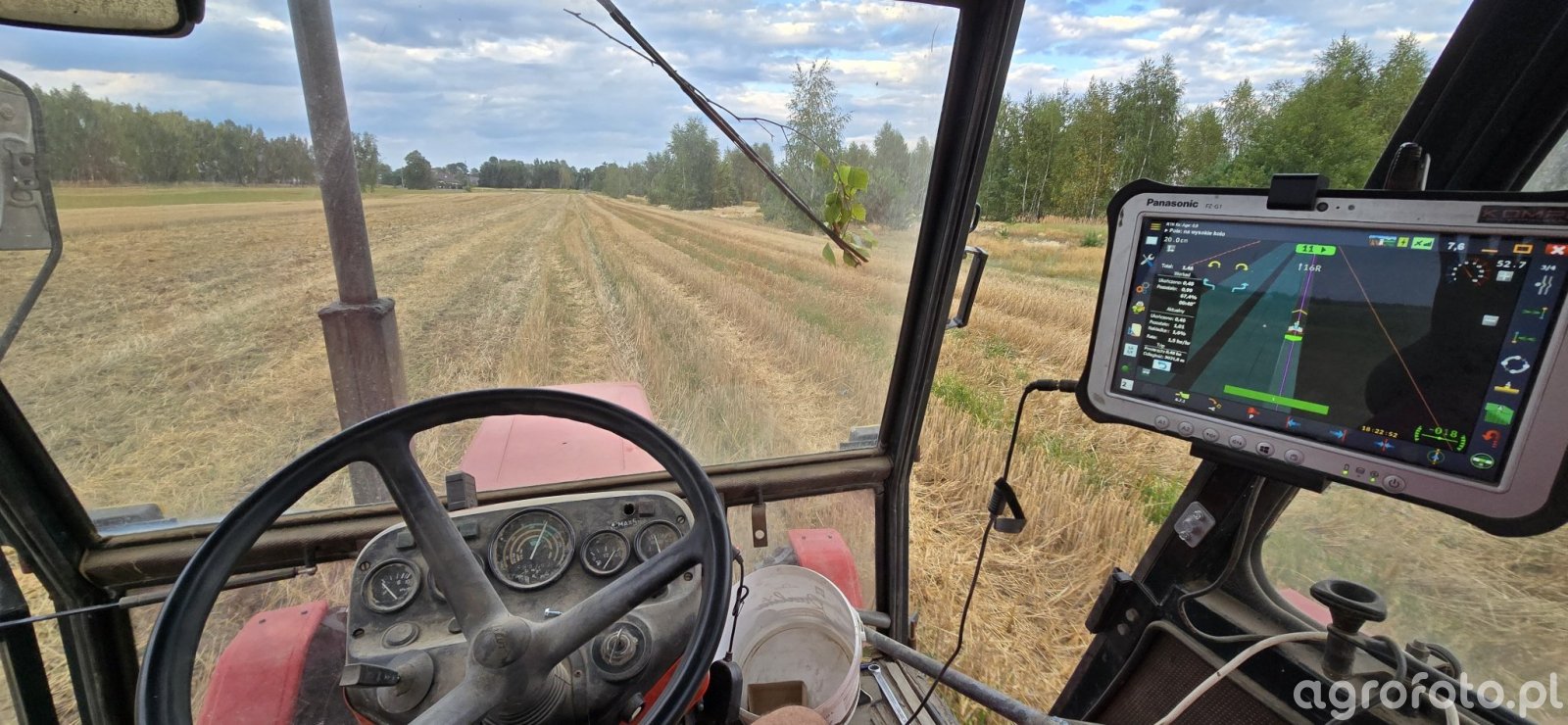

Nawigacja Zetor 5211

można wiedzieć gdzie kupiłeś nawigacje ?

Jest szpan dziewczyny we wsi jak zobaczą będą majtki przez głowę ściągać

Ale jak?!🙆‍♂️

ile taka zabawka

Jak to się sprawdza? Jak z dokładnością i oczywiście cena?

Mapujesz kształt pola czy tylko po lini prostej punkt A-B

Złożyłem to sam. Koszt wszystkich elementów około 4800 zł. Da się taniej ale trzeba umieć w lutowanie na płytkach pcb.

KacperDemczuk napisał:

Jak to się sprawdza? Jak z dokładnością i oczywiście cena?

Mapujesz kształt pola czy tylko po lini prostej punkt A-B

Jest kilka opcji mapowania 1. rysowanie pola na mapie podkładowej pokroju map google - dokładność rzędu kilku metrów 2. objazd pola - można dodawać pojedyncze punkty na rogach/prostych odcinkach lub rysować "na żywo" - wtedy rysuje na mapie punkt co 50 cm. realna dokładność u mnie jakieś 3 cm przy sprzęcie który nie ciągnie traktora na bok i po w miarę równym polu. jak są dołki albo koleiny trochę gorzej. Większy traktor z przednim napędem nie będzie miał takich problemów. Sam program jest naprawdę rozbudowany, można planować ścieżki technologiczne, są moduły do kontroli sekcji opryskiwacza, wyznaczanie prostych i krzywych linii prowadzenia, automatyczne zawracanie itp...

sama navigacja bez prowadzenia aktualnie masz ?

Z prowadzeniem

bo to czekaj, taka nawigacja, bez prowadzenia, żeby tylko na monitorze/tablecie było widać jak jechać - dokładność ok 30-40cm (do pryskacza i rozsiewacza ) ile by kosztowała ?

mieciu110 napisał:

Z prowadzeniem

prowadzenie hydrauliczne czy elektryczne ?

19 godzin temu, Turok napisał(a):

prowadzenie hydrauliczne czy elektryczne ?

Elektryczne. silnik od hulajnogi elektrycznej/wózka inwalidzkiego za 200 pln obraca orbitrolem pod kierownicą. Jest tanio- jest dobrze xd. Silnik na 24v z przekładnią jest trochę za duży i spokojnie wystarczyłby mniejszy typu pg60 czy nawet pg45



19 godzin temu, Krzysiek3110 napisał(a):



bo to czekaj, taka nawigacja, bez prowadzenia, żeby tylko na monitorze/tablecie było widać jak jechać - dokładność ok 30-40cm (do pryskacza i rozsiewacza ) ile by kosztowała ?



Nie mam pojęcia, pewnie coś około połowy ceny. Od razu wyszedłem z założenia ze chcę z prowadzeniem i nie szukałem prostszych.

Edytowane 22 Sierpnia przez mieciu110

Krzysiek3110 napisał:

bo to czekaj, taka nawigacja, bez prowadzenia, żeby tylko na monitorze/tablecie było widać jak jechać - dokładność ok 30-40cm (do pryskacza i rozsiewacza ) ile by kosztowała ?

robiąc taki zestaw pod który może być korekcja rtk, grzechem byłoby zrezygnować z prowadzenia. Niemniej jednak trochę podstaw trzeba mieć, reszta jest na forach. Ja osobiscie mam Cerea, ale na tym samym tablecie, już 5 rok z kontrolą sekcji i działa dobrze

W dniu 21.08.2025 o 20:23, mieciu110 napisał(a):

Złożyłem to sam. Koszt wszystkich elementów około 4800 zł. Da się taniej ale trzeba umieć w lutowanie na płytkach pcb.



Jest kilka opcji mapowania 1. rysowanie pola na mapie podkładowej pokroju map google - dokładność rzędu kilku metrów 2. objazd pola - można dodawać pojedyncze punkty na rogach/prostych odcinkach lub rysować "na żywo" - wtedy rysuje na mapie punkt co 50 cm. realna dokładność u mnie jakieś 3 cm przy sprzęcie który nie ciągnie traktora na bok i po w miarę równym polu. jak są dołki albo koleiny trochę gorzej. Większy traktor z przednim napędem nie będzie miał takich problemów. Sam program jest naprawdę rozbudowany, można planować ścieżki technologiczne, są moduły do kontroli sekcji opryskiwacza, wyznaczanie prostych i krzywych linii prowadzenia, automatyczne zawracanie itp...



Daj jakiś link o jakie lutowania chodzi?

No przecież napisał. Chodzi o lutowanie elementów smd na płycie pcb. Faktem jest, że w ostatnich wydaniach płyt są zaprojektowane elementy, które najlepiej lutować na mikroskopie, więc ktoś mało wprawiony do lutowania to bez niego będzie mu ciężko. Niemniej jednak spokojnie można troszke drożej i zamówić od maj frednów gotowe polutowane płyty. Ja jeździłem na pg45  z powodzeniem, chyba trzy lata dwoma ciągnikami i kombajnem. Na chwile obecną w ciągniku do nawozów, wapna, wałowania itp prac mam Keya, a w Pumie mam hydraulike. PG45 został do kombajnu i trzeciego ciągnika.

Ciekawa sprawa

jeżeli chodzi o zamawianie gotowych płytek to zazwyczaj jest problem z dostępnością wszystkich elementów i przysyłają niekompletne. trzeba sobie samemu zorganizować i dolutowac kilka elementów. Pg45 na zębatce 3d czy oponka na kierownicy ?

Na zębatce 3d, gdzies w moje galeri są zdjęcia. Pierwsze testy AOG chyba w 2021r robiłem 🙂 Wszystko raczkowało 🙂

@Rowan

Zainspirowałeś mnie tą domową nawigacją:)

Szacunek i podziw! Tak trzymaj!

Juz nie taka domowa, dzisiaj spolecznosc AOG idzie w tysiace rolnikow na całym świecie. W Polsce juz jest mocna grupa. Na te chwile raczej dokładnosc i algorytm nie odbiega od topowych produktów, nie mowie tutaj o jakichs chinczykach 😉

W dniu 24.08.2025 o 07:49, Rowan napisał(a):

No przecież napisał. Chodzi o lutowanie elementów smd na płycie pcb. Faktem jest, że w ostatnich wydaniach płyt są zaprojektowane elementy, które najlepiej lutować na mikroskopie, więc ktoś mało wprawiony do lutowania to bez niego będzie mu ciężko. Niemniej jednak spokojnie można troszke drożej i zamówić od maj frednów gotowe polutowane płyty. Ja jeździłem na pg45  z powodzeniem, chyba trzy lata dwoma ciągnikami i kombajnem. Na chwile obecną w ciągniku do nawozów, wapna, wałowania itp prac mam Keya, a w Pumie mam hydraulike. PG45 został do kombajnu i trzeciego ciągnika.

Lutowanie a lutowanie to różnica.

Proste elementy jestem w stanie wlutować ale nie całą płytkę.
