płaskownik na ramie

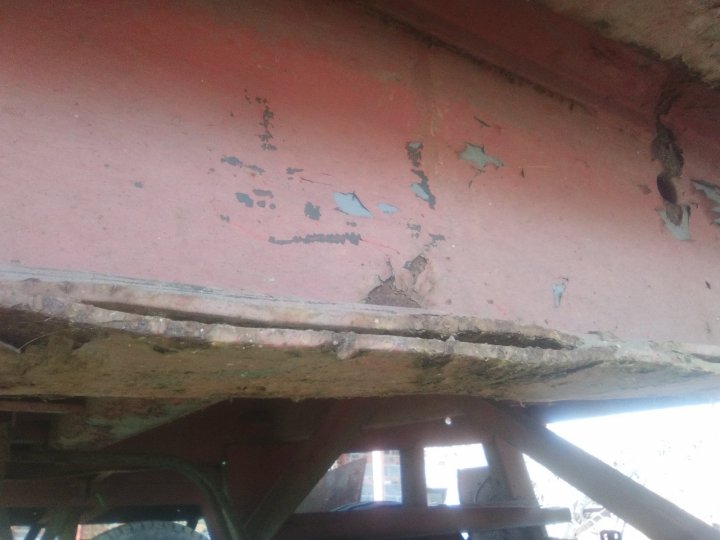

Oglądam zdjęcie na telefonie i za bardzo nie widzę, ale czy ten płaskownik jest w poziomie przyspawany??? Jeśli tak to on tam żadnej funkcji nie spełnia, równie dobrze w jego miejscu może być bambusowy patyk. Jeśli chcesz wzmocnić ramę to powinieneś ją wzmacniać w pionie

Jeśli chodzi o ten pod spodem, pod ceownikiem to możesz ciąć .. on pełni rolę wzmocnienia .. tylko tak się zastanwiam jakiego bo o ten Ci chodzi ?

możesz śmiało wycinać, tak jak wyżej napisano tzn żeby wzmocnić trzeba zamknąć ten ceownik

Dokładnie , żeby faktycznie wzmocnić ta krypę trzeba zamknac ceownik i wtedy już jest nie do złamania

Chyba że ktoś naprawdę ma talent

... to jest chyba jakiś fabryczny patent na wzmocnienie, bo mam dwie i w każdej jest taki pasek.

pozdr

bratrolnika napisał:

Oglądam zdjęcie na telefonie i za bardzo nie widzę, ale czy ten płaskownik jest w poziomie przyspawany??? Jeśli tak to on tam żadnej funkcji nie spełnia, równie dobrze w jego miejscu może być bambusowy patyk. Jeśli chcesz wzmocnić ramę to powinieneś ją wzmacniać w pionie

z racji że są święta powstrzymam się od złośliwości! w każdej konstrukcji gdzie schematem statycznym jest belka obciążona siłami zginajacymi (ciężar ladunku) występuja w przekroju nosnym dwie strefy w tym przypadku górna sciskana i dolna rozciągana! bardzo dobrze że jest płaskownik na dole dodatkowy bo zwiększa pole przekroju strefy rozciąganej przez co może przenieść większe obciążenia kolejna sprawa jest wyobczenie/zwichrowanie pasa dolnego (wzmocnienie poprzez zamknięcie profila/żebra). dodatkowy płaskownik jak i zamknięcie profila są wskazane. zamknięcie profila mało da jeśli najważniejszy pas dolny jest za słaby.. A i odwrotnie to akurat widzimy na zdjęciu;) tutaj pas dolny jest mocno zwichrowany:D możliwe że miejscami stal już się uplastycznila.. dac nowy płaskownik od dołu spawy ciągle na linii łączenia plus pionowy płaskownik do zamknięcia profilu będzie śmigala. wesołych świąt

57 minut temu, Genius9872 napisał:

z racji że są święta powstrzymam się od złośliwości!

Nie musisz, jak masz coś mądrego do powiedzenia to warto wysłuchać

Moim zdaniem tej ramie bardziej pomoże płaskownik 10mm zamykający ramę niż ta bida na płasko od dołu

bratrolnika napisał:

57 minut temu, Genius9872 napisał:

z racji że są święta powstrzymam się od złośliwości!

Nie musisz, jak masz coś mądrego do powiedzenia to warto wysłuchać

Moim zdaniem tej ramie bardziej pomoże płaskownik 10mm zamykający ramę niż ta bida na płasko od dołu

projektuje konstrukcję stalowe;) tutaj na zdjęciu jest szereg nieprawidłowości; dodatkowy płaskownik nie jest dobrze zespolony z rana główna:) dodatkowo jest już zwichrowana rama. zamknąć profil tak, ale rowniez zespawac uczciwie płaskownik z rama. nawet zamknięcie profila nie musi być na całości wystarczy w strefie największego momentu zginajacego. trzeba by było przeliczyć ale myślę że od 1/4 rozstawu podpor można śmiało pominąć

w d46 już poskąpili na taki płaskownik

D46 wywrotka i na całkiem innej ramie, tam takie cuda nie potrzebne

d46 sztywna, pewnie nie ma aż tak dużych sił działających na ramę

D 46 ma całkiem inną ramę. Ma z ceownika hutniczego.

Mam taką przyczepę też, po prostu między płaskownikiem a ceownikiem występuje korozja i przez wiele lat użytkowania rozpycha obie części dlatego tak to jest pogiete.

wywal to w pieruny a w główną ramę wstaw c140 czy zamknij profil blachą 4-5mm, tak się wzmacnia tą plastelinę
