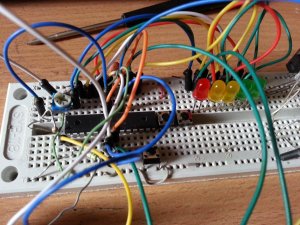

Wskaźnik pojemności skrzyni

Za czujnik co będzie służyło?

Za czujnik co będzie służyło?

Czujnikiem będzie potencjometrem w zależności od oporu. A wskaźnikiem 8 diod. W tym projekcie potencjometr jest na lewo od ATMEGA8. A ja mam zamiar użyć go jako wskaźnik poziomu poplonów w rozsiewaczu który robię. Ale jak pisałem ten układ ma wiele zastosowań.

Pomysłowe. Jaki koszt układu?

Pomysłowe. Jaki koszt układu?



Koszty:Ceny z TME.EU:

Mikrokontroler ATmega8 - 6,99 zł (w innych sklepach może być tańsze)

stabilizator L7805CV - ok. 0,75 zł (cena za 3, więc za 1 ok. 0,25 zł)

układ scalony ULN2803A - 1,26 zł (cena za 3, więc za 1 ok. 0,42 zł)

8x LED - ok. 40 gr

+cena tranzystora (np. BUZ11 kosztuje 2,10 zł)

+drobne elementy ok 20 zl.

Ceny za cały sterowniki do rozsiewacza. Czyli wskaźnik pojemność i dwa regulatory obrotów silnika 12 v.

Całkiem przyzwoicie. A obudowę skąd będziesz miał?



Dobra, pytanie nie aktualne, przejrzałem ofertę sklepu.

Czy trzeba coś programować w tym układzie ?

Witam. Kolego jakbyś mógł to podeślij schemat do tego cudeńka. Może być pw jak chcesz

Czy trzeba coś programować w tym układzie ?

No przecież napisał, że ukałd jest na ATMEGA8, więc trzeba program napisać. Swoją drogą nie wiem po co taki procesor do tak prostego urządzenia.
