dragonmt852

zepsuty przekaźnik?

Polecane posty

dragonmt852    28

Witam, podłączałem halogeny oryginalne na dachu. Podłączyłem je według schematu bo przedtem były podłączone inaczej i po ich podłączeniu dmuchawa wogule nie działa czy mógł się spalić przekaźnik tam w dachu?

dodam że do jednego halogena nie podłączyłem masy ;)

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
dragonmt852    28

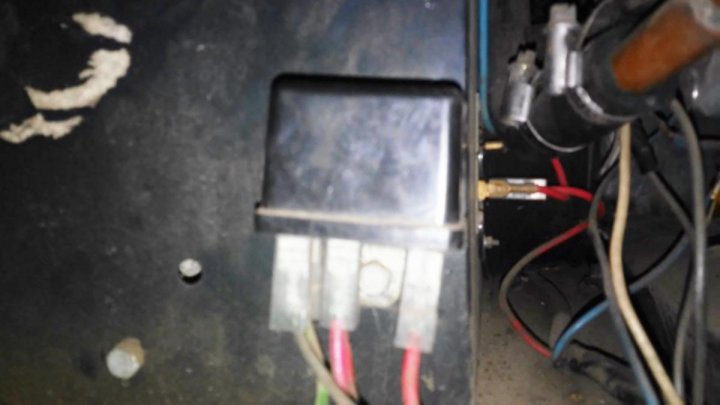

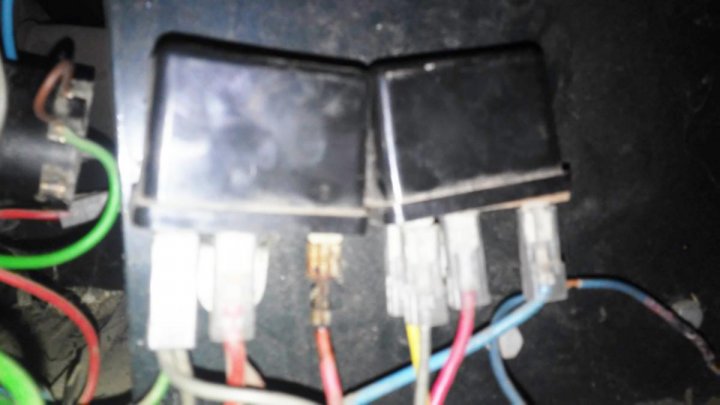

tak wyglądają te 3 przekaźniki post-69013-0-78093900-1423750121_thumb.jpg  post-69013-0-91452300-1423750148_thumb.jpg

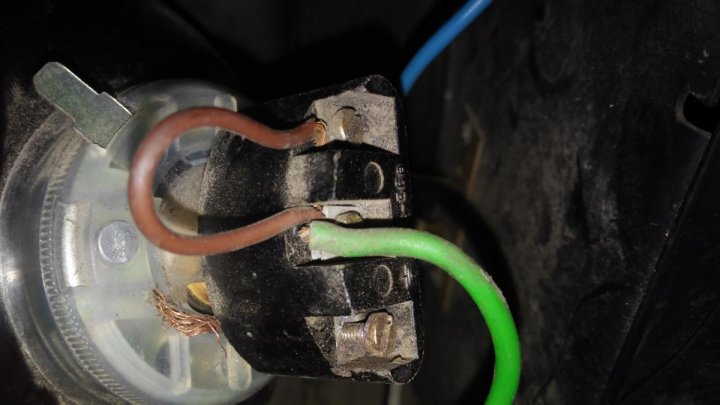

tak wygląda halogen, mógłby mi ktoś powiedzieć jak mam to podłączyć żeby było dobrze ;)




Edytowano przez dragonmt852

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Kristoffer    4

No raczej bezpiecznik tam kolo kierownicy ,a napewno nie tak podłączaj do srodkowego zasilający tylko i mase i tyle.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Wiadomość z agroFakt.pl

Kristoffer    4

Sprawdź czerwony ma mieć zasilanie + po włączeniu stacyjki a ten szary czy brązowy masę - .

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
dragonmt852    28

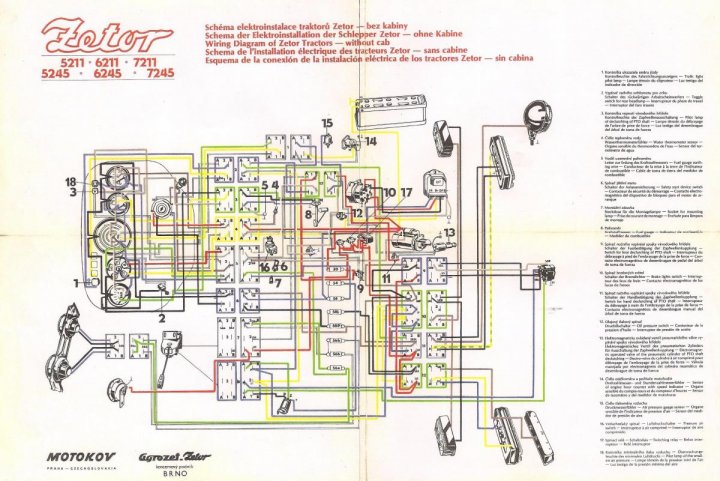

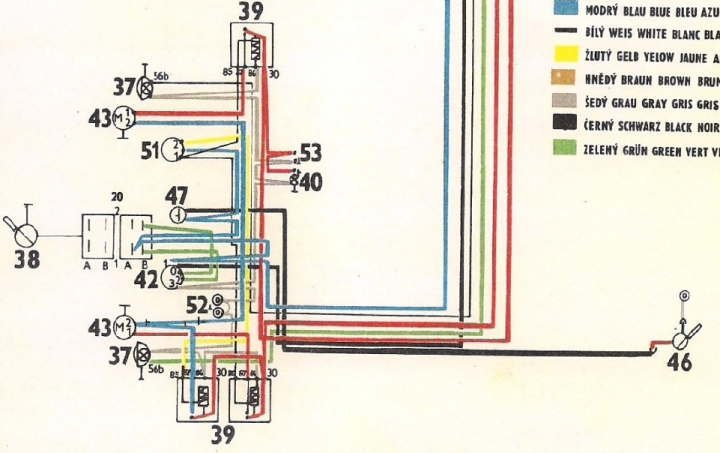

Czyli według tego schematu ten szary przewód robi jako masa do halogenów, przekaźników i włączników ;)

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Kristoffer    4

Szary jest masą ,z jednej strony do załączania przekaźnika masa a z drugiej +od wyłącznika a główny plus czerwony





Połączone



85i86to sterowanie przekaźnikiem a 30 ma mieć cały czas plus po włączeniu stacyjki albo nawet bez włączania a z 87 ma iść na urządzenie

Edytowano przez kris14
Pkt. 1.14 +1p. ostrzeżeń

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
dragonmt852    28

ale ktoś wie jak to się dokładnie nazywa? bo pójdę do sklepu i powiem że chce przekaźnik? przekaźników to jest bardzo dużo

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
romek6340    203

Jaki tak w Zetorze wsadzili nie wiem, sprawdź dla pewności schemat na starym. Normalnie się taki daje do świateł itp i raczej tu też powinien pasować.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Kristoffer    4

Tak taki elmotu wystarczy tylko żeby miał te cztery lub pięć wyjść na złączki tobie wystarczą cztery ale są takie że mają dwa wyjścia 87 też taki może być.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
dragonmt852    28

ok, dzięki

tylko zastanawiam się jeszcze czy na pewno zepsuty przekaźnik jest przyczyną tego że dmuchawa nie działa bo zamieniłem kable mase z jakimś innym więc tylko przekaźnik się chyba zepsuł i nic więcej ;)

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Dewro    16

Jesteś pewny że przekaźnik jest dobrze podłączony?

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
dragonmt852    28

teraz jest dobrze podłączony



ale  nie działa

Edytowano przez dragonmt852

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
