Łuparka hydrauliczna do drewna (Pytania)

[tombo22]

Witam. Chciałbym wykonać łuparkę hydrauliczną do drewna dwusekcyjną czyli z regulacją wysokości noża. I w związku z tym mam kilka pytań. Otóż posiadam pompe hydrauliczną NSZ32 z Białorusi, silnik 5.5Kw, Siłownik o średnicy 10cm i wysuwie 50cm dwustopniowy, do posuwu noża siłownik z t25. I tu powstają pytania czy pompa nie jest zbyt duża? Jaki rozdzielacz zastosować ? oraz jakiej wielkości zbiornik oleju będzie potrzebny? Pozdrawiam.

[Genius9872]

Pompa zębate NSz32-3

Dane techniczne

• geometryczna objętość robocza [cm3/obr]: 31,5

• Wydajność nominalna [l/min]: 56,8

• Moc napędowa mx. [kW]: 18,5

• Ciśnienie na wyjściu [MPa]: nom. 16; max. 20

• Prędkość obrotowa [obr/min]: min. 960; nom. 1920; max. 2400

http://www.wph.pl/nsz32.htm Generalnie pompa jest dość duża.. heh aż za duża wg mnie:) a rozdzielacz przynajmniej 60L do tego zestawy chłodnica oleju ze zbiornikiem 5L

[Gość]

Przy takiej łuparce nie chodzi o duży wydatek hydrauliki, tylko o ciśnienie i średnicę tłoka. Siłownik dwustopniowy to taki z wywrotki, czy miałeś na myśli dwustronnego działania. Tania i wystarczająca do takiej instalacji będzie pompa NSZ 16. Ma wydatek od 24l przy 1500 obr do 40 l przy ok 2000 obr.

[tombo22]

O taki z wywrotki mi chodzi. Czytałem że wydajność tej pompy jest dość spora dlatego zapytałem. Silnik 5.5kw 1450obr. wystarczy do jej napędzania ?

Edytowane 19 Stycznia 2015 przez tombo22

[Genius9872]

do tego silnika 5kW to chyba tylko NSZ10.. http://samy.adresforum.pl/luparka-hydrauliczna-t924.html

tutaj z twoją pompą

https://www.youtube.com/watch?v=EwyNxFxBxnA

tutaj z ciut za małą;p



Edytowane 19 Stycznia 2015 przez Genius9872

[tombo22]

A jeżeli chodzi o połączenie NSZ 16 plus mój silnik i dwa siłowniki które wymieniłem wyżej ?

Edytowane 19 Stycznia 2015 przez tombo22

[Genius9872]

wiesz co najtaniej wyjdzie:) bo pompę kupisz poniżej 200zł i rozdzielacz 2sekcyjny ze 250zł (w ciągniku mam za 270zł 3sekcyjny już 3sezon miód malina bd precyzyjny działa jak ta lala:) sam rozdzielacz 60L jaki jest drogi i ile droższe węże nie mówiąc już o tym że silnik elektryczny by stawał w twardym drzewie;/ prawdopodobnie,,,

[tombo22]

Pompa NSZ 10 nie będzie zbyt mała do tych dwóch siłowników ?

[grzesiuc2]

Panowie a czy obroty silnika 1450 to troche nie za duże dla pompy?

[Gość]

Jest jeszcze NSZ 14. Wejdź na stronę hydrotoru i tam podane są zapotrzebowania na moc. Ja Ci nie sprawdzę, bo piszę z telefonu. Mają tam odpowiedniki tych pomp o innym oznaczeniu, ale końcówka nazwy jest zbliżona. Być może silnik będzie za słaby. Niepokoi mnie tłok, bo lepszym rozwiązaniem jest dwustronnego działania. Oba siłowniki nie będą chyba pracować jednocześnie to nie potrzeba dużej wydajności. Ciekawe czy pompa NSZ 10 wytworzy przynajmniej 150 bar.

[grzesiuc2]

musi być dwustronnego działania. ja w prasie hydraulicznej mam silnik 4,5 kw bardzo ładnie pracuje.

[tombo22]

http://www.hydrotor.com.pl/index.php?jl=3&jp=2&id=6&idw=PZT-NSZ10&idg=Pompy%20z%EAbate

Siłownik który będzie pchał klocek jest dwustronnego działania, a drugi siłownik z t25 chciałbym wykorzystać do regulacji noża góra-dół aby rozłupywano klocek na 4 części

[Genius9872]

a czemu NSZ 10 miała by nie wytworzyć 150bar?? zobacz sobie wykres ciśnienia od wydatku:) przy małym wydatku da takie ciśnienie:) mala pompa nie znaczy ze mniejsze ciśnienie;pp

[grzesiuc2]

Jak zrobisz poziomy nóż to się pochwal może też takie coś dorobię.

[tombo22]

Nie wiem czy tak mała pompa (nsz10) da rade dwóm siłownikom. Wiadomo że i tak będą one używane na przemian ale i tak mam obawy co do tego.

[Gość Profil usunięty]

http://www.hydrotor.com.pl/index.php?jl=3&jp=2&id=6&idw=PZT-NSZ10&idg=Pompy%20z%EAbate

Siłownik który będzie pchał klocek jest dwustronnego działania, a drugi siłownik z t25 chciałbym wykorzystać do regulacji noża góra-dół aby rozłupywano klocek na 4 części

Chcesz łupać na 4 części to musisz dać siłownik 150 mm żeby uzyskać odpowiednią siłę. A przy pompie NSZ 10 posuw będzie trwał 5 min... Ja zamontowałem pompę 68l/min, 180bar, siłownik o średnicy 95mm i silnik 5,5kW. Tym to można pracować.

[tombo22]

Dzięki za odpowiedzi. W takim razie czeka mnie tylko dokupienie rozdzielacza 80l/min oraz węży i można działać.

Edytowane 21 Stycznia 2015 przez tombo22

[Genius9872]

pojemność siłownika jeśli dobrze zrozumiałem 10cm średnica tłoka.. (pi*d^)/4*h=(pi*0,1)^/4*0,5=3,9L przy wydajności w okolicach 10L/min dla 1360obr/min prawie pół minuty będzie wysuwał się tłok trochę wolno.. dać radę to da:) ale będzie trwało to wieki... http://www.hydrotor.com.pl/index.php?jl=3&jp=2&id=6&idw=PZT-NSZ10&idg=Pompy%20z%EAbate

[Gość]

Jak już pisałem wyżej są pompy NSZ 14 i 16, które mają zdecydowanie większą wydajność. Problem był w tym, czy silnik nie będzi eza słaby do tych pomp, ale jeśli Elektrotechnik ma silnik 5,5 do pompy o wydatku 68l to twój tym bardziej powinien być wystarczający.

[Genius9872]

no w sumie tak na spokojnie myśląc to maksymalne zapotrzebowanie na moc przez pompę jest tylko w okresach kiedy ciśnienie wytwarzane przez tą pompę zbliża się do max czyli super extra sęki no nic powodzenia w budowie czekamy na fotki:)

[ArturGrzybowski]

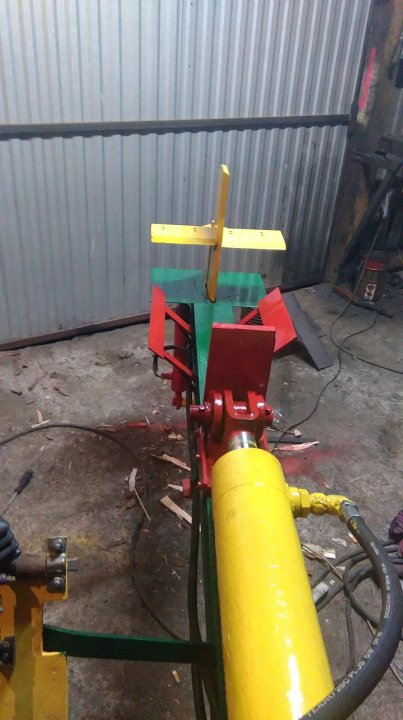

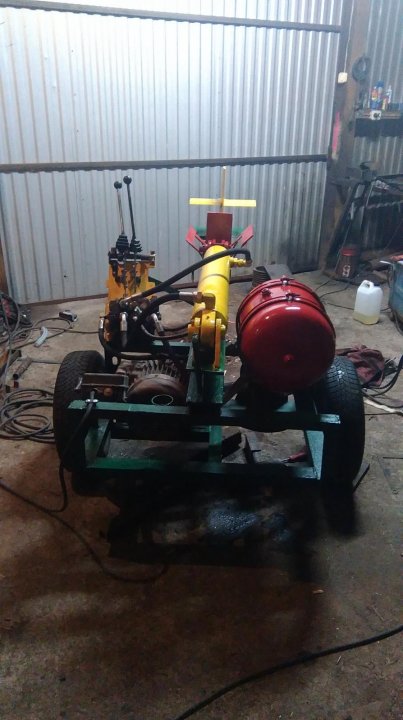

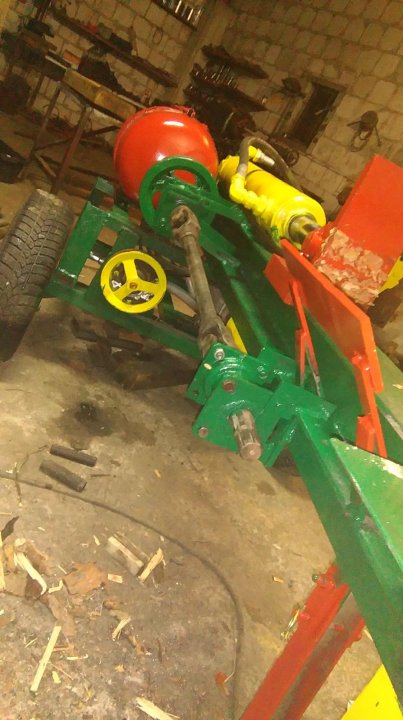

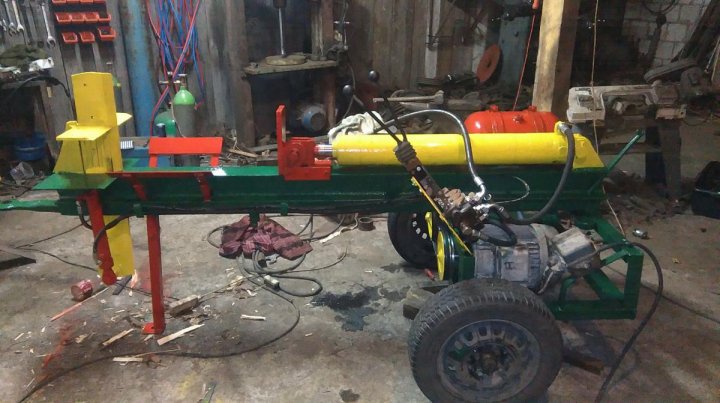

witam. rebak wlasnej konstrukcji.

[Gość]

Niezła konstrukcja. Pionowa nie byłaby lepsza? Masz tam silnik elektryczny? Jakiej mocy i jaką pompę napędza? Do czego służy wałek wom?

[ArturGrzybowski]

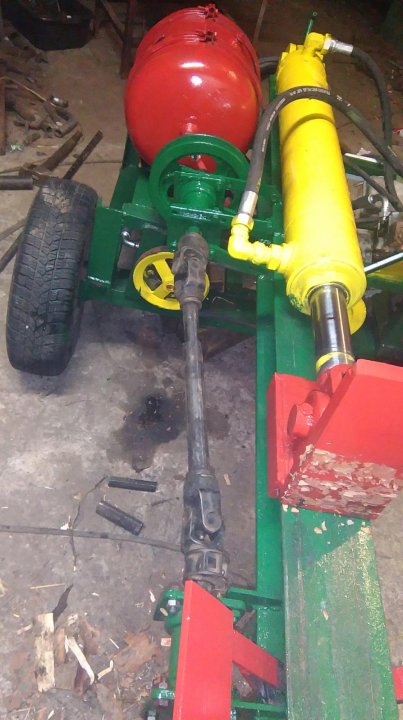

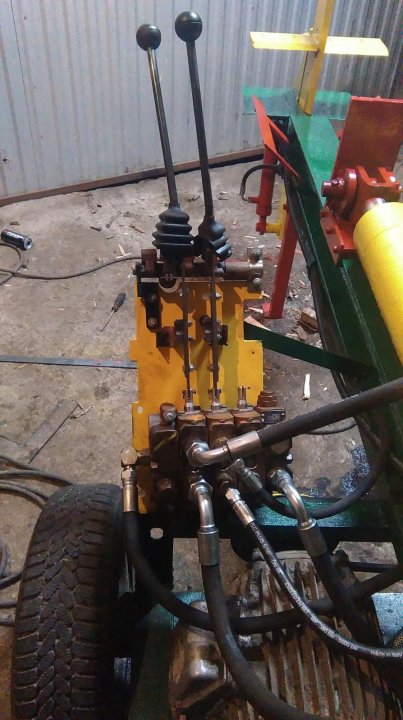

szcxerze to nie wiem czy pionowa nie byla by lepsza bo nie uzywalem wiec nie moge sie wypowiedziec. silnik silowy o mocy 6,2 KW. pompa olejowa i rozdzielacz jest od wozka widlowego. walek wom jest tez do napedzania pompy. w razie braku pradu albo w lesie to elegancko.

[Gość Profil usunięty]

Jaka wydajność pompy, ciśnienie i średnica tłoka?

[ArturGrzybowski]

wydajnosc pompy to prawdopodobnie ponad 30l/min.  cisnienie nie sprawdzalem ale jest ze 300 bar i srednica tloka 110mm. i przewody zrobione na 380 bar.

Edytowane 7 Lutego 2016 przez ArturGrzybowski
