Naprawa modułu prasy New Holland 640

[tomasz65896]

Witam. Poszukuje dobrego elektryka który podjął by sie naprawy modułu w prasie New Holland 640( tej skrzyneczki która znajduje sie w środku w prasie i migają w niej dwie czerwone diody) . Ewentualnie jeśli posiada ktoś taki moduł na sprzedaż to też proszę o kontakt.

[archi106]

Witam. Poszukuje dobrego elektryka który podjął by sie naprawy modułu w prasie New Holland 640( tej skrzyneczki która znajduje sie w środku w prasie i migają w niej dwie czerwone diody) . Ewentualnie jeśli posiada ktoś taki moduł na sprzedaż to też proszę o kontakt.





A co ci tam nie działa ??

[tomasz65896]

Coś się popsuło w tej skrzynce. Nie pokazuje mi wielkości balato przez co nie wiem kiedy jest odpowiednio wielki i gotowy do owijania. Nie mogę owijać siatka w trybie automatycznym tylko w trybie manualnym przez co nie wiem ile razy dokładnie bal sie owiną.

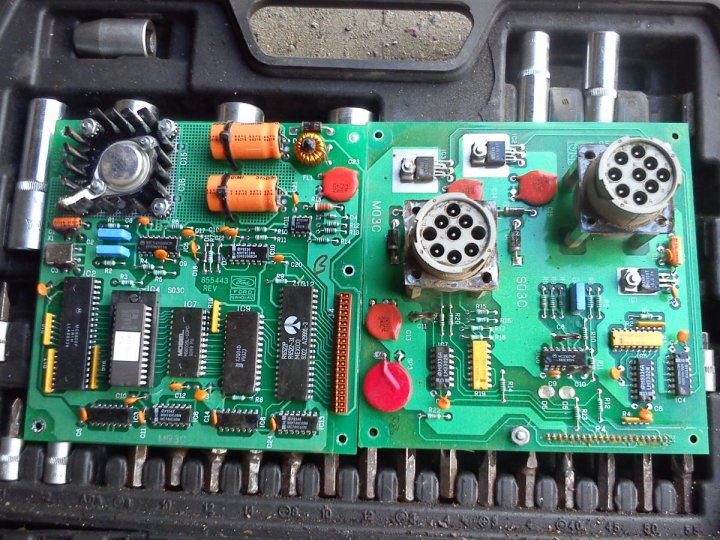

zdjęcia modułu

[tespis17]

Mi się wydaję że to czujnik(krańcówka) od prasy ten do góry przy siłowniku a nie moduł.

Odepnij go od ramienia i sprawdzaj wtedy.

[tomasz65896]

Mi się wydaję że to czujnik(krańcówka) od prasy ten do góry przy siłowniku a nie moduł.

Odepnij go od ramienia i sprawdzaj wtedy.



Na początku też myśleliśmy że to ten potencjometr( czujnik, krańcówka). Ale gdy już go kopiliśmy i podłączyliśmy okazało sie że problem nie zniknął.

[zetores]

Zrob zdjecie z wlaczonym komputerem w ciagniku. Zmierz napiecie przy samym wtyku od patencjometru. Nie mierz napiecia na srokowym kablu tylkO na bokach wtyczki. Powinno byc chyba 12 V lub 5 V. Jesli sie uda to zmierz tez przy podlaczonym czujniku na piecie miedzy gnd (minus) a srodkowym wtykiem. Przy podniesionej klapien ma byc inne. Podaj tutaj wszystkie napiecia. Napiecia zrob przy wlaczonym komputerze. i w zadnym wypadku nie zrob zwarcia..

Edytowane 29 Lipca 2014 przez zetores

[Gość]

http://elektronika.com.pl/

Zadzwoń tam, nie wiem czy koleś naprawia rolnicze, ale na pewno osobówki, ciężarówki, dźwigi, budowlane. Jest dobry w tym co robi, cała wawa o nim wie i okolice.

[przemek1025a]

dołanczam się do tematu mi również nie liczy obrotów na automatycznym trybie a na ręcznym to tak na oko jak usunąć tą awarie bo szkoda tylko siatki raz jest jej za dużo a raz rozwala się balot, siatka jest dobrze założona na ten wałek co liczy obroty

[zetores]

A wysokosc beli pokazuje ci ?

[tespis17]

Wielkość balota to szło by ominąć przez linkę z wskaźnikiem jak w JD550 ale owinięć siatki już raczej nie.

To zaskoczyłeś mnie z tym że już wymieniliście. Ten czujnik przy siatce też wymieniliście???



Możesz sprawdzać tak obwód np. przetarty kabel lub gdy jakiś nie łączy.

Potrzebny będzie Ci:

- miernik napięcia ustaw na obwód czyli tzw buzer.

Odepnij wtyczkę od prasy i od sterownika w ciągniku i na taki zwany obwód sprawdzasz jak nie buczy miernik to jest coś nie tak.

Następnie wtyczka od prasy do moduły przy prasie.



p.s tak z ciekawości ile kosztował???

Edytowane 30 Lipca 2014 przez tespis17

[zetores]

jeśli jest zły rozmiar beli (pokazuje cały czas 75) to komputer nawet nie poda siatki na automacie. musi byc chyba chociaz rozmiar 90... . Bez miernika nic nie zrobisz. moduł powinieni byc na 99% dobry. poniewaz by nic nie pokazywal.

Tespis17- obwód może być ale co z tego jeśli nawet tam nie będzie napięcia. powinno być 5 V lub 12 V obstawiam na 5

[tomasz65896]

Jestem pewien na 100% że problem jest z modułem ponieważ gdy podłączaliśmy masz moduł do innej NH 640 to też wszystko przestało działać.



A poza tym prasę sprawdzało już dwóch elektryków. Jeden z Rolserwisu a drugi to taki znajomy który zajmuje się drobnymi elektor-naprawami.

[tespis17]

hmm. To masz problem kolego. Jak już tak sprawdzaliście to błąd tkwi w module.

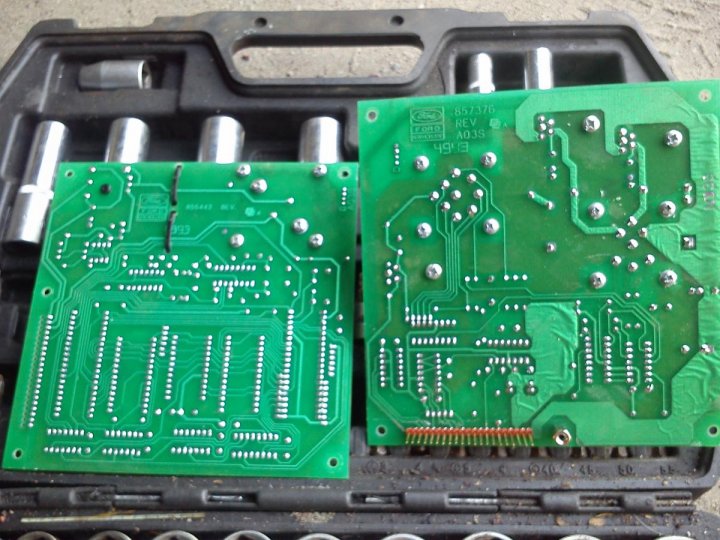

Na drugim zdjęcia w lewym rogu znajduję sie chyba bateria (wygląda jak od bios-u). Ja bym wyjął i włożył ją ponownie. Moim zdaniem ustawienia powinny się zresetować.

To jest tylko moja teoria dlatego uważaj z tym.

Sprawdź też wszystkie luty przy gniazdkach w module.

Napisz także co się dzieje na wyswietlaczu. Rozumiem że cały czas pokazuje Ci 75 i żaden błąd Ci nie wyskakuje.

[tomasz65896]

Dokładnie Tak . Na wyświetlaczu pokazuje mi cały czas <- 75 -> tylko jak owijam siatką to wyskakuje mi coś takiego - - - - - .

[zetores]

być może przepalona ścieżka. Najlepiej gdyby ktoś sprawdził czy dociera do czujnika napiecie. 5 V lub 12

[tespis17]

W siatce wyskakuje Ci błąd.

Zobacz czy Ci nie wyleciał taki mały magnes przy czujniku od siatki który liczy obroty.

W wielkości beli nie ma powrotu nie czyta Ci (potencjometr, przetarty kabel,wtyczka nie łączy, moduł).

A możesz napisać kiedy to się stało. Czy jak prasowałeś to się stało czy jak stała prasa cały rok i wyjechałeś na wiosnę.? Czy te dwa błędy wyskoczyły jednocześnie czy najpierw jeden potem,drugi?

[zetores]

Jesli chodzi o siatke to bedzie wyskakiwal błąd. Poniewaz jest za maly rozmiar beli. Jesli automat nie poda siatki to czujnik liczenia siatki nie ma nic wspolnego

[tomasz65896]

Podczas owijania siatką na wyświetlaczu pojawiają sie tylko takie kreski - - - - -. Do awarii doszło podczas prasowania żyta.



Prawdopodobnie nawalił układ scalony. Ale to nie jest jeszcze pewne.

[zetores]

Czyli zaciaga samo siatke ?

[tomasz65896]

Gdy stwierdzę że bal jest wystarczająco duży to na sterowniku wciskam i przytrzymuje przycisk aby opuścił sie adapter i podał siatkę. Gdy owijanie się zacznie i siatka ruszy to zaczynam odliczać do 4-6 i wciskam i przytrzymuje drugi przycisk aby cofnąć adapter i aby opadł nóż i obciął siatkę.

[zetores]

Czyli aby opuscil adapter musisz przelaczyc na manual. Poniewaz gdy wcisnies przycisk do owijania beli na automacienwyskoczy ci błąd

[tomasz65896]

Nie. Mam włączony automat i normalnie opuszczam i podnoszę adapter od siatki i nie wyskakuje mi żaden błąd

[tespis17]

A spróbuj jeszcze raz wyczyścić moduł i wszystkie styki ale spirytusem lub preparatem Kontakt.

Tak sam z siebie nie przepala się moduł i moim zdaniem powinno to widać a u Ciebie na zdjęcie jak nowe.



Jak w końcu uda Ci się naprawić to napisz jak to naprawiłeś.

[Majami]

Cześć pozdrawiam wszystkich, i jak poradziłeś sobie z Tym problemem? mam identyczny problem tyle ze w NH 650, a w którym miejscu jest ten czujnik rzmiaru beli?



[rocknrollnik]

witam.u mnie z kolei w fiatagri 5880 jest taki problem że automat przestał działać.wszystko chodziło i piszczało a po ok 100 belach zamilkł głośnik i sznurek trzeba włączać ręcznie.rozmiar beli wskazuje prawidłowo ale nie piszczy co 5 cm jak wcześniej.styki wtyczki prysnąłem wd 40 ale jest bez zmian.proszę o pomoc.
