Problem z prasą Greenland RF 120/ Deutz-fahr GP 2.30/ Unia Famarol owijanie siatką

[Marco007]

Witam. Zakupiłem prasę jak w temacie i nie działa mi w niej owijanie siatką. Chodzi o to że ten siłownik elektryczny który odpowiada za rozpoczecie i chyba za zakończenie owijania ma ucięte dwa kabelki i nie wiem jak to wszystko podłączyć aby zadziałało. Ma ktoś doświadczenie w tej prasie?? Mogę zamieścić zdjęcia jeżeli to komuś coś pomoże.

[mariuszd93]

2 kabelki do za dużo możliwości nie masz w czym ty widzisz problem?

[4porucznik01]

jak raz podłączysz i nie będzie działać to zrób odwrotnie i zadziała ,chyba że jest przerwa jeszcze gdzieś w przewodzie ??

[Marco007]

Podłączam do dwóch innych zwisających i wysuwa się tylko w jedną stronę a później już nie wraca. W takim uładzie siatka bedzie się rozwijać cały czas na 1 belkę. Więc tak być nie może bo ten siłownik podaje siatkę a potem po odcięciu powinien wracać a nie wraca.

[mariuszd93]

Za wracanie odpowiada sterownik. Jak owinie odpowiednią ilość obrotów to siłownik wraca ,wałek który ciągnie siatkę hamuje a nóż ucina siatkę. [przynajmniej tak jest w mojej] Chyba masz sterownik do tej prasy?

[Marco007]

No mam pilot w kabinie i taką białą puszkę w prasie. A jak to sprawdzić czy wszystko działa?? Bo nie wiem właśnie co ma odcinać siatkę za bardzo i gdzie jest ten nóż. Poprzedni użytkownik owijał tylko sznurkiem i siatka jest teraz zastana trzeba od nowa uruchamiac.

[mariuszd93]

Czy wszystko działa to tylko w polu sprawdzisz. Na tej skrzynce w prasie jest [ chyba] taki przełącznik "siatka - sznurek" przełącz na siatkę a na sterowniku ręczne sterowanie i wciśnij start, aparat powinien wykonać cykl.

[Marco007]

Najpierw muszę uruchomić rolki te co jest na nich taki pasek od siatki bo wszystko stoi i sie nie rusza chyba że tam jest jakiś hamulec??

[mariuszd93]

U mnie Jest hamulec który zwalnia się jak ruszy siłownik

[Marco007]

Aha. No dobrze więc po kolei. Jak zrobi się bela to ja załączam owijanie siatką i siłownik napina pasek i siatka zostaje podana i zaczyna się obracać z belą. I Co teraz daje impuls do wyłączenia siatki?? Coś liczy obroty beli czy jak??

[mariuszd93]

Coś liczy te obroty i po owinięciu żądanej liczby obrotów włącza się hamulec luzuje pasek i nóż odcina siatkę

[Marco007]

a nie wie ktoś skąd wziąć schemat elektryczny takiej prasy ??

[hatetusk]

Spróbuj tutaj sprawdzić http://chomikuj.pl/emill1212/Prasy+KVERNELAND-VICON Może coś znajdziesz przydatnego

[damian23199]

Panowie potrzebuje szybkiej pomocy mam prase vicon rf 120l i i gdy poda mi isatke i juz wroci ten silownik to nie obcina jej wgl tylko dalej podaje i jest taki problem ze gdy nacisne na siatke lub ja reka zatrzymam to ona stanie i noz ja obetnie co to moze byc/

[Marco007]

No u cb kolego nie wiem czemu tak sie dzieje. Ja u siebie już prawie uruchomiłem siatkę tylko jest jeden problem. Ten siłownik elektryczny nie daje rady napinać paską i załączać tej krzywki co odpowiada za ilośc obrotów siatką. Nie wiecie co może być tego przyczyną?

[jumpers]

Na tej stronie są katalogi do maszyn Edytowane 1 Sierpnia 2012 przez jumpers

[Marco007]

jeżeli ktoś ma taką prasę to byłbym bardzo wdzięczny gdyby nagrał filmik w jaki sposób przebiega wiązanie siatką oraz działanie tych wszystkich mechanizmów pod osłonami, ponieważ u mnie teoretycznie wszystko powinno być ok a nie jest a nigdzie w okolicy nie ma takiej prasy.

[Picek2005]

Cześć Marco,



czy udało Ci się uruchomić owijanie w prasie?

Mam Uni Famarol DF1.8D i działa ona praktycznie tak samo jak DF i też nie mogę uruchomić siatki.

Tzn. siatka startuje, ale owija bez końca.



Czy ktoś wie, co może być przyczyną?

Jakby komuś się chciało nakręcić krótki filmik jak to działa, to byłoby super.

[adammikielski]

i jak udalo wam sie rozwiazac ten problem?

[lukasz56612]

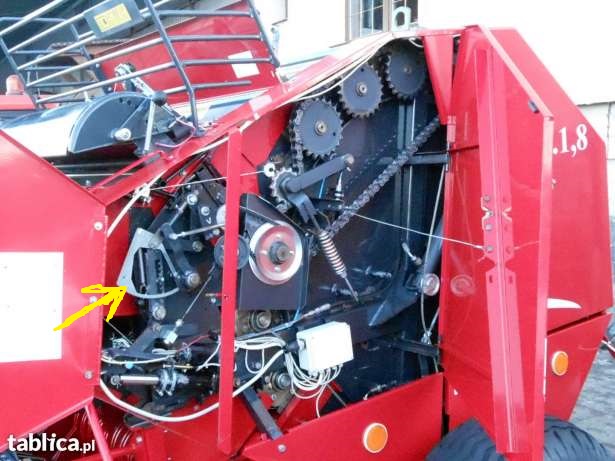

Za proces odcinania siatki odpowiada krzywka (zaznaczona na zdjęciu żółtą strzałką).





Gdy siatka jest już podana i ciągnięta to napędza ona te wałki przez które przechodzi, a jeden z nich jest właśnie połączony dźwignią z tą właśnie krzywką (co widać na zdjęciu). Ilość owinięć regulujemy bolcem przestawiając go w odpowiednie otwory (to również widzimy na zdjęciu). Gdy krzywka dojdzie do odpowiedniego momentu, a więc ten bolec ją zachamuje to wtedy wyzwala się mechanizm odcinający siatkę, co słychać jako charakterystyczne walnięcie. Jeżeli więc nie obcina wam siatki, to musicie się przyjrzeć właśnie temu mechanizmowi, który wam opisałem.



PS: Dodam również, że siłownik elektryczny odpowiada tylko za podanie siatki do komory zwijania. Gdy jest już ona podana to on się chowa, a tym samym zwalnia napięcię paska. Od tej pory siatkę ciągnie obracająca się bela. Siatka ta musi więc napędzać te wałki przez które przechodzi. Może więc u was, przechodząc przez te wałki nie napędza ich tylko ślizga się między nimi i dlatego nie wyzwala się mechanizm odcinający.



pozdrawiam

Edytowane 18 Czerwca 2013 przez lukasz56612

[Marco007]

Tak już wszystko działa. Rozebraliśmy mechanizm ponieważ był długo nie używany i nasmarowaliśmy go. Oraz był jeszcze taki problem że kabelki które dają zasilanie do sterownika prasy były za cienkie i siłownik wcale się nie uruchamiał. Założyłem nowe gniazdo w ciągniku do którego doprowadziłem gruby przewód od bezpieczników i teraz wszystko jest jak należy. Jeżeli trzeba mogę przesłać jakieś zdjęcia lub coś.

[adammikielski]

duzo było roboty zeby rozebrac cały ten mecxhanizm? bo u mnie jak ta krzywka do chodzi do tego momentu ze stalka ma spasc to noz wgl sie nie rusza

[Marco007]

U mnie jedynie tą krzywkę co ciągnie tylko w jedną stronę trzeba było rozebrać bo nie działała. Jak ktoś wie co i jak to dzień roboty i powinno się dać uruchomić o ile nic nie jest urwane itp.

[Maryush]

Podepnę się do tematu, mam DF RB 3.20 OC, owijam praktycznie tylko siatką, ale mam problem z jej ucinaniem. Cały mechanizm działa, siatkę podaje, potem zwalnia się ta belka od ucinania siatki ale jej nie ucina, albo ucina tylko po bokach a środkiem dalej balot ciągnie. W słomie ucina może w 5% balotów., w sianokiszonce to zależy, około 30-70%. Czy ten, nazwijmy to nóż, się jakoś reguluje, ostrzy? Próbowałem dociążyć rolkę z siatką, ale jak dociążyłem za słabo to nic nie pomogło, a jak za bardzo to balot nie był w stanie zaciągnąć siatki..

[Marco007]

ja podejrzewam że za słabo zbijasz belę i dlatego tak się dzieje
