Case MX 135 - podłączenie ładowacza

karol2306

Przez karol2306
w Case

 Udostępnij

Rekomendowane odpowiedzi

karol2306 Rekrut

karol2306

Opublikowano
Opublikowano

Witam

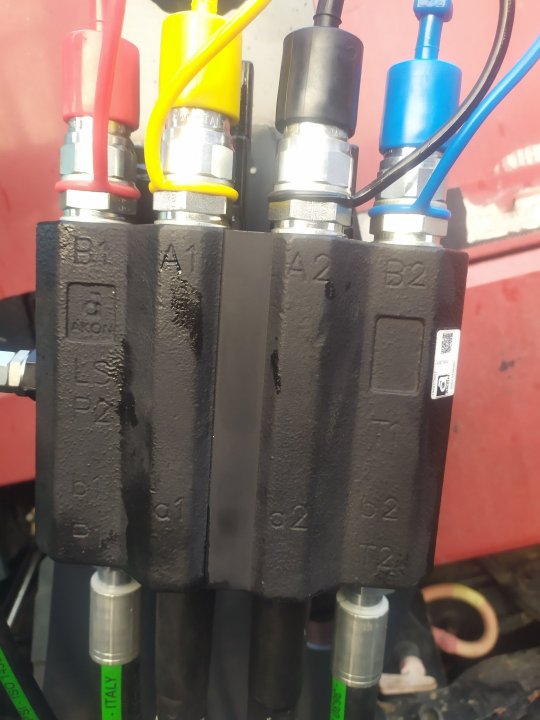

Zakupiłem ładowacz polskiej firmy i mam problem z podłączeniem rozdzielacza. Rozdzielacz jest oczywiście z opcja LS.



Po podłączeniu przewodów zasilania, powrotu i LS w złącza Power Beyond ciśnienie dochodzi do w/w rozdzielacza lecz wtedy przestaje działać wspomaganie. Po odłączeniu samego  LS przy kostce Power Beyond, wspomaganie działa a po ruszeniu dżojstikiem od ładowacza z przewodu LS od rozdzielacza ładowacza leci olej pod ciśnieniem.

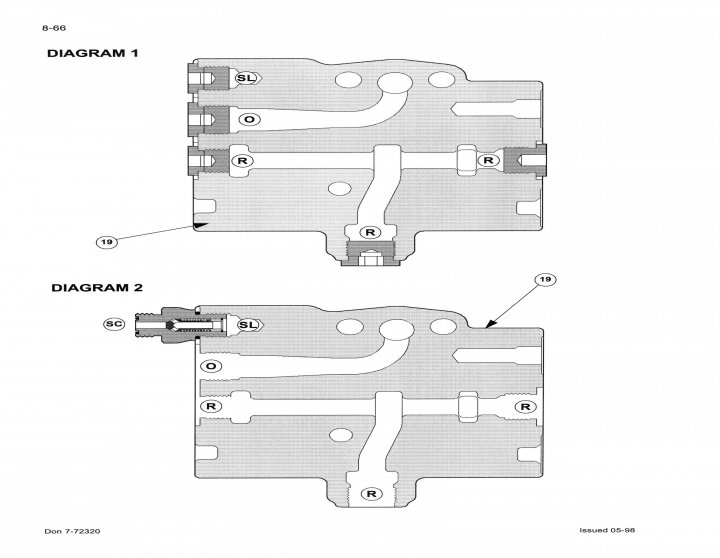

W serwisowce znalazłem schemat złącza Power Beyond i w miejscu podłączenia LS jest jakiś zawór.

Tylko co to za zawór???

Wydaje mi się że jest to zawór jednokierunkowy który działa tylko w kierunku od rozdzielacza ładowacza do Power Beyond i nie pozwala ciśnieniu z PB przejść w drugą stronę co tłumaczyło by pojawiające się ciśnienie na przewodzie od LS.



Ktoś ma może wiedzę i mógł by się podzielić czy to faktycznie jest zawór jednokierunkowy i co robię nie tak???

Pozdrawiam







Ed2000 Rekrut

Ed2000

Opublikowano
Opublikowano (edytowane)

W jaki sposób masz podłączony tur pod płytę Pb:



Plyta Pb R-powrót- rozdzielacz tur T

Plyta Pb O- wyjście -rozdzielacz tur P

Plyta Pb S- sygnał -rozdzielacz tur Ls

I czy trzeba jakiś dodatkowy zawór o którym pisałeś i jakiej firmy masz tur jak można wiedzieć.

Edytowane przez Ed2000
karol2306 Rekrut

karol2306

Opublikowano
  • Autor
Opublikowano

Tura mam z Inter-tech.

Podłączenie to:

 R- powrót

O- zasilanie

Sl- sygnał  LS.

W gniazdo SL musisz założyć jeszcze zawór hydrauliczny jednokierunkowy do LS będzie głupiał.





rastamaniak Nowicjusz

rastamaniak

Opublikowano
Opublikowano

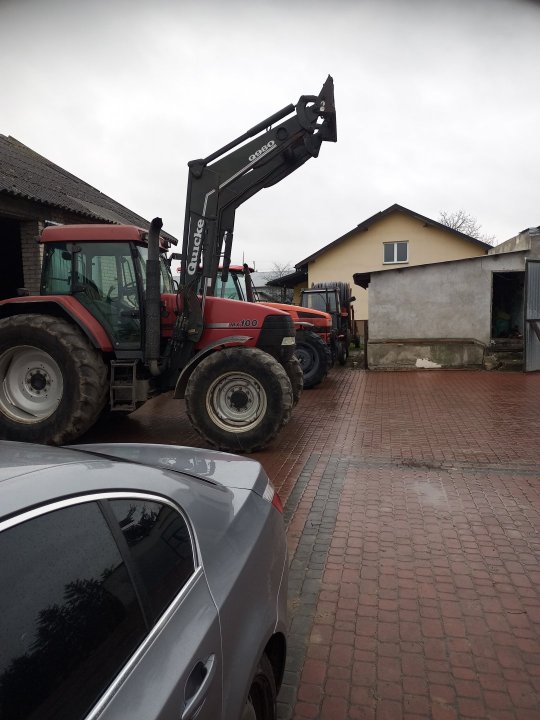

Witam możesz podesłać fotki twojego podłączenia tura. Dziś zakupiłem quicke do mx 110 i muszę go jakoś podłączyć. Zauważyłem że z rozdzielacza wychodzą 3 przewody gruby cieńszy i LS


Bartekkul Nowicjusz

Bartekkul

Opublikowano
Opublikowano
Dnia 29.11.2021 o 08:37, karol2306 napisał:

Tura mam z Inter-tech.

Podłączenie to:

 R- powrót

O- zasilanie

Sl- sygnał  LS.

W gniazdo SL musisz założyć jeszcze zawór hydrauliczny jednokierunkowy do LS będzie głupiał.





Witam , może Pan podesłać link jakiś  jaki zawór założyłeś a raczej z jakim przepływem oleju i ciśnieniem otwarcia zaworu , właśnie montuję ładowacz i kostkę dorabiam sobie sam  i nie chce celować z zaworem tylko żeby odrazu wszystko działało jak powinno być .

karol2306 Rekrut

karol2306

Opublikowano
  • Autor
Opublikowano

Czesc

Z tego co pamiętam to taki zawór założyłem. Sprawdź jaki gwint jest w płycie i dobierz do tego zawór z odpowiednim gwintem.

https://www.google.com/search?q=zawór+hydrauliczny+jednokierunkowy+3%2F8&client=firefox-b-d&sxsrf=AOaemvKU7fIEglMAekzHfxCEDr94NrYPVQ%3A1639499548535&ei=HMe4YZWCIIP2qwGYlqLgCA&ved=0ahUKEwiVgMzh2-P0AhUD-yoKHRiLCIwQ4dUDCA0&uact=5&oq=zawór+hydrauliczny+jednokierunkowy+3%2F8&gs_lcp=Cgdnd3Mtd2l6EAMyBQgAEM0CMgUIABDNAjIFCAAQzQIyBQgAEM0CMgUIABDNAjoHCAAQRxCwAzoGCAAQFhAeOggIIRAWEB0QHkoECEEYAEoECEYYAFC4BViANGCdNmgFcAJ4AIABrgGIAdcGkgEDNS4zmAEAoAEByAEIwAEB&sclient=gws-wiz

Bartekkul Nowicjusz

Bartekkul

Opublikowano
Opublikowano
Dnia 14.12.2021 o 17:35, karol2306 napisał:

Czesc

Z tego co pamiętam to taki zawór założyłem. Sprawdź jaki gwint jest w płycie i dobierz do tego zawór z odpowiednim gwintem.

https://www.google.com/search?q=zawór+hydrauliczny+jednokierunkowy+3%2F8&client=firefox-b-d&sxsrf=AOaemvKU7fIEglMAekzHfxCEDr94NrYPVQ%3A1639499548535&ei=HMe4YZWCIIP2qwGYlqLgCA&ved=0ahUKEwiVgMzh2-P0AhUD-yoKHRiLCIwQ4dUDCA0&uact=5&oq=zawór+hydrauliczny+jednokierunkowy+3%2F8&gs_lcp=Cgdnd3Mtd2l6EAMyBQgAEM0CMgUIABDNAjIFCAAQzQIyBQgAEM0CMgUIABDNAjoHCAAQRxCwAzoGCAAQFhAeOggIIRAWEB0QHkoECEEYAEoECEYYAFC4BViANGCdNmgFcAJ4AIABrgGIAdcGkgEDNS4zmAEAoAEByAEIwAEB&sclient=gws-wiz

Założyłem właśnie taki i mam problem , kiedy skręcam kołami zwiększa  się ciśnienie w zasilaniu i olej leci przez rozdzielacz tura.

karol2306 Rekrut

karol2306

Opublikowano
  • Autor
Opublikowano
22 godziny temu, Bartekkul napisał:

Założyłem właśnie taki i mam problem , kiedy skręcam kołami zwiększa  się ciśnienie w zasilaniu i olej leci przez rozdzielacz tura.

Sprawdź czy w dobrą stronę założyłeś zawór zwrotny.

djmaryn07 Nowicjusz

djmaryn07

Opublikowano
Opublikowano
Dnia 28.03.2021 o 10:39, karol2306 napisał:

Witam

Zakupiłem ładowacz polskiej firmy i mam problem z podłączeniem rozdzielacza. Rozdzielacz jest oczywiście z opcja LS.



Po podłączeniu przewodów zasilania, powrotu i LS w złącza Power Beyond ciśnienie dochodzi do w/w rozdzielacza lecz wtedy przestaje działać wspomaganie. Po odłączeniu samego  LS przy kostce Power Beyond, wspomaganie działa a po ruszeniu dżojstikiem od ładowacza z przewodu LS od rozdzielacza ładowacza leci olej pod ciśnieniem.

W serwisowce znalazłem schemat złącza Power Beyond i w miejscu podłączenia LS jest jakiś zawór.

Tylko co to za zawór???

Wydaje mi się że jest to zawór jednokierunkowy który działa tylko w kierunku od rozdzielacza ładowacza do Power Beyond i nie pozwala ciśnieniu z PB przejść w drugą stronę co tłumaczyło by pojawiające się ciśnienie na przewodzie od LS.



Ktoś ma może wiedzę i mógł by się podzielić czy to faktycznie jest zawór jednokierunkowy i co robię nie tak???

Pozdrawiam







Witam,czy ten zawór jednokierunkowy ma być przy rozdzielaczu czy przy płycie PB ?

karol2306 Rekrut

karol2306

Opublikowano
  • Autor
Opublikowano
Dnia 3.03.2024 o 11:45, djmaryn07 napisał:

Witam,czy ten zawór jednokierunkowy ma być przy rozdzielaczu czy przy płycie PB ?

Czesc

Ja dałem przy płycie PB ale jak dasz przy rozdzielaczu to i tak spełni swoje zadanie. pozdo

Plaża Nowicjusz

Plaża

Opublikowano
Opublikowano

Witam ja mam problem z turem założyłem mowy tur do case MX 120 i zawór zwrotny na LS i przy pracy buczy pompa i jest wysokie ciśnienie na węży zasilającym asz cały drży i nie wiem jaka jest tego przyczyna

djmaryn07 Nowicjusz

djmaryn07

Opublikowano
Opublikowano
W dniu 28.03.2021 o 10:39, karol2306 napisał(a):

Witam

Zakupiłem ładowacz polskiej firmy i mam problem z podłączeniem rozdzielacza. Rozdzielacz jest oczywiście z opcja LS.



Po podłączeniu przewodów zasilania, powrotu i LS w złącza Power Beyond ciśnienie dochodzi do w/w rozdzielacza lecz wtedy przestaje działać wspomaganie. Po odłączeniu samego  LS przy kostce Power Beyond, wspomaganie działa a po ruszeniu dżojstikiem od ładowacza z przewodu LS od rozdzielacza ładowacza leci olej pod ciśnieniem.

W serwisowce znalazłem schemat złącza Power Beyond i w miejscu podłączenia LS jest jakiś zawór.

Tylko co to za zawór???

Wydaje mi się że jest to zawór jednokierunkowy który działa tylko w kierunku od rozdzielacza ładowacza do Power Beyond i nie pozwala ciśnieniu z PB przejść w drugą stronę co tłumaczyło by pojawiające się ciśnienie na przewodzie od LS.



Ktoś ma może wiedzę i mógł by się podzielić czy to faktycznie jest zawór jednokierunkowy i co robię nie tak???

Pozdrawiam









Witam które wejście na tym rozdzielaczu to wejście do LS? Bo sa dwa z boku z lewej strony, mniejsze czy większe to LS?
