John deere 7600 power quad remont skrzyni biegów

[John6600]

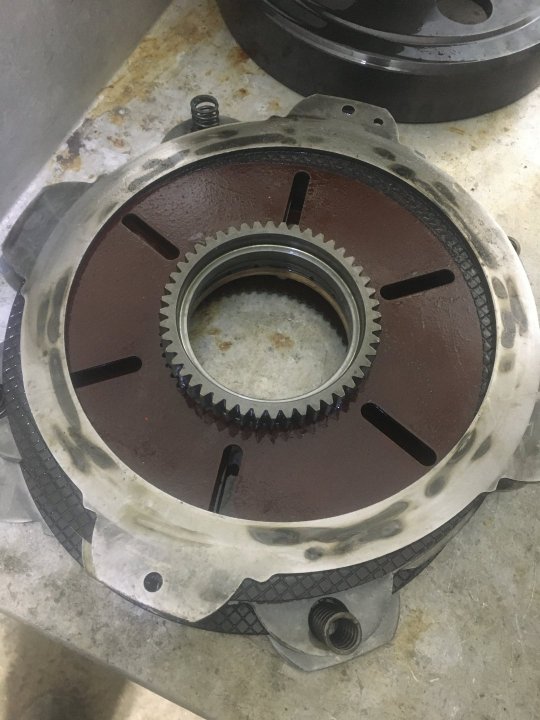

Witam posiadam ciągnik john deere 7600 power quad zakupiłem go 5lat temu i była robiona skrzynia biegów . Zrobiłem 1500mtg i zaczęły ślizgać się polbiegi . Ciśnienia mierzone pompa na wyjściu 16bar a biegi 2-3bary. ( Polbiegi 1-2-3-4 ) rozebralem skrzynie i wszystko ładnie wyglada . Lekko przypalone tarczki te większe .Z power quad mam do czynienia pierwszy raz może ktoś pomoże ? Naświetli temat ? Gdzie szukać przyczyny spadku ciśnienia ? Może ktoś pomoże ze zdjęcia czy tarczki się nadadzą jeszcze ?

[iron]

mariusz zdun ma to w palcu. ale skoro pompa daje ciśnienie to na koszu pewnie gubi

[peugeot]

Sprawdź jeszcze ciśnienie na sprzęgłach rewersu , bo tam też możesz mieć przeciek , ja

[John6600]

Sprzęgła rewersu ? Jakie oznaczenia są do pomiaru  f/r ??

Za dobra poradę stawiam flachę na święta

Może o tym ktoś się wypowie

[peugeot]

Nie pomyślałem ,skrzynia rozebrana więc ciśnień nie sprawdzisz . Wszystkie 4 ćwiartki raczej nie padną w tym sam czasie , więc to bym wykluczył .Rewers - któreś sprzęgło zawsze trzyma przy włączonej ćwiartce i jak ma przeciek to będzie tak jak u ciebie , tylko że albo na jeździe do przodu albo do tyłu ( jednoczesne uszkodzenie obu uszczelnień narazie można pominąć ) .

[John6600]

Ciśnienia mam pomierzone wszędzie .Bede na warsztacie to wstawię rozpiskę

Tylko ze pomiar ciśnienia na rewersie F/R napewno było identyczne jak na pompie

[peugeot]

Stan tarczek też jest bez wpływu , podjechanie ząbki w koszu też ( bo trochę im brakuje do nominału ) . Ja bym sprawdził stan tłoków w rewersie . Oznaczenie punktów pomiarowych rewersu to F ,R .

W takim razie może jest zacięty jakiś zawór w płycie lub uszczelka między płytą a skrzynią .

[John6600]

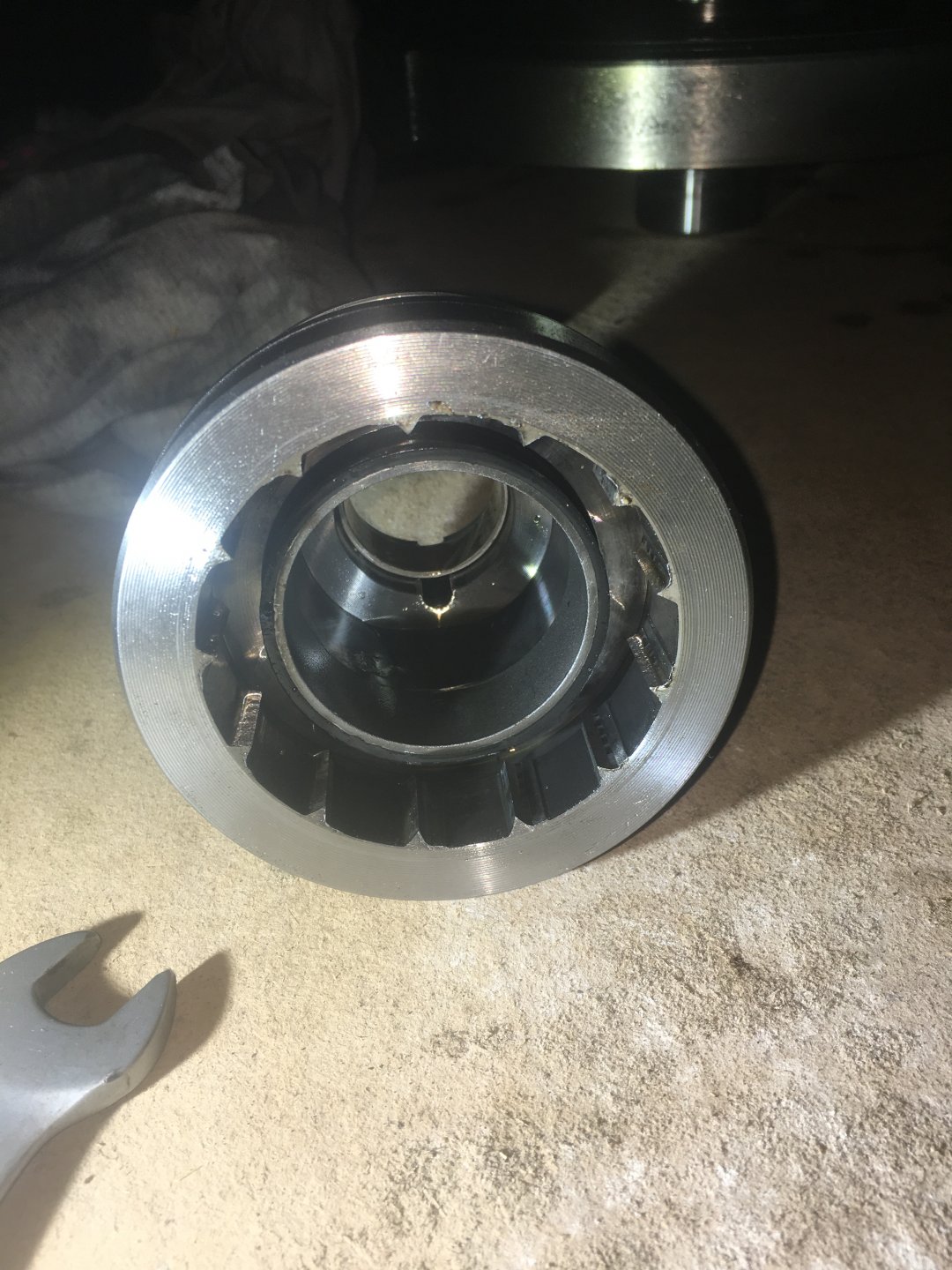

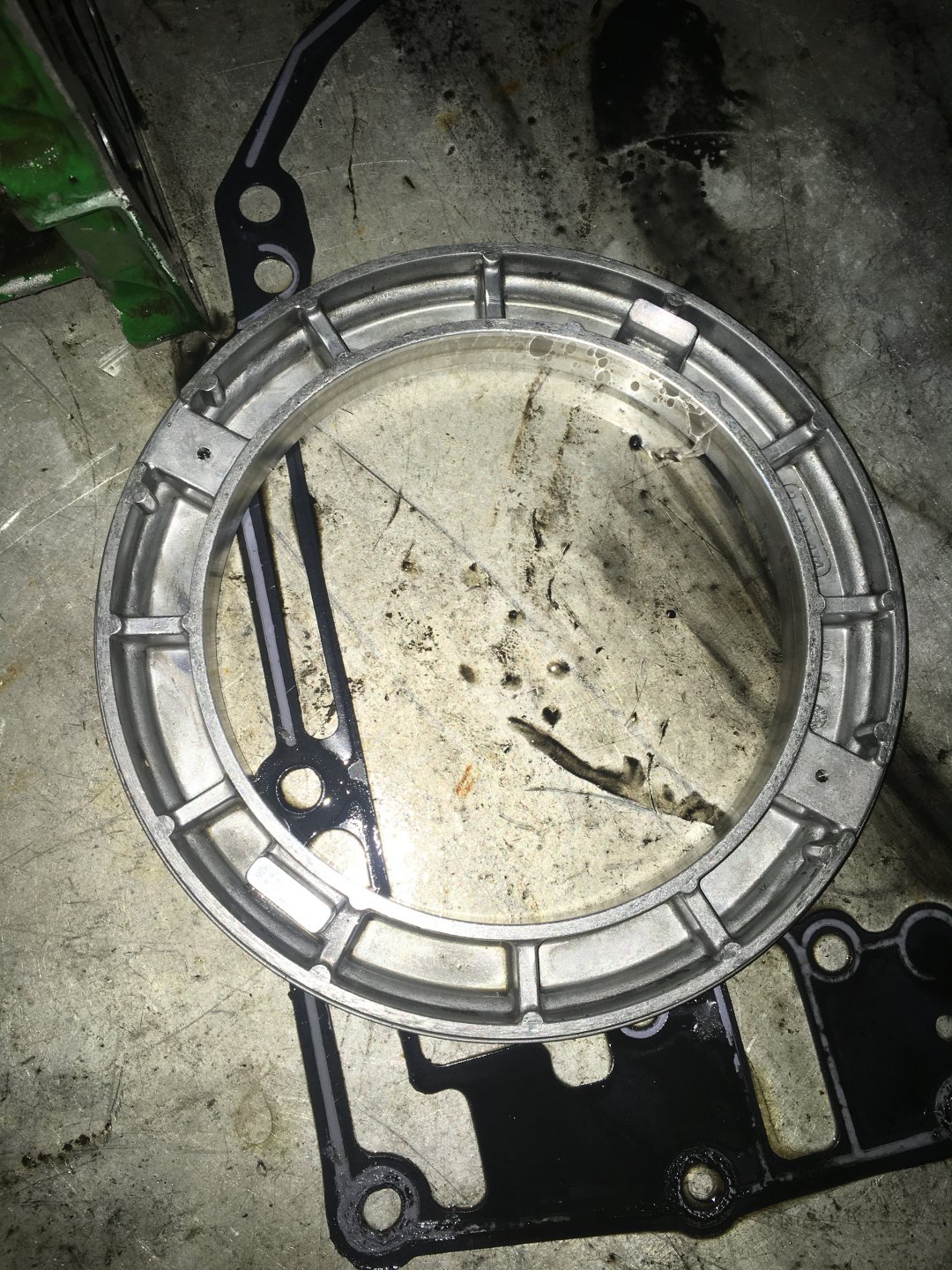

Kosz rewersu to będzie ten od brzegu od skrzyni a b c d . Tłok tego kosza ma takie dwa zaworki zwrotne  które działają  w jedna stronę

[peugeot]

Skoro ciśnienie systemowe nie spada , wygląda to na problem ze sterowaniem ćwiartkami .

[John6600]

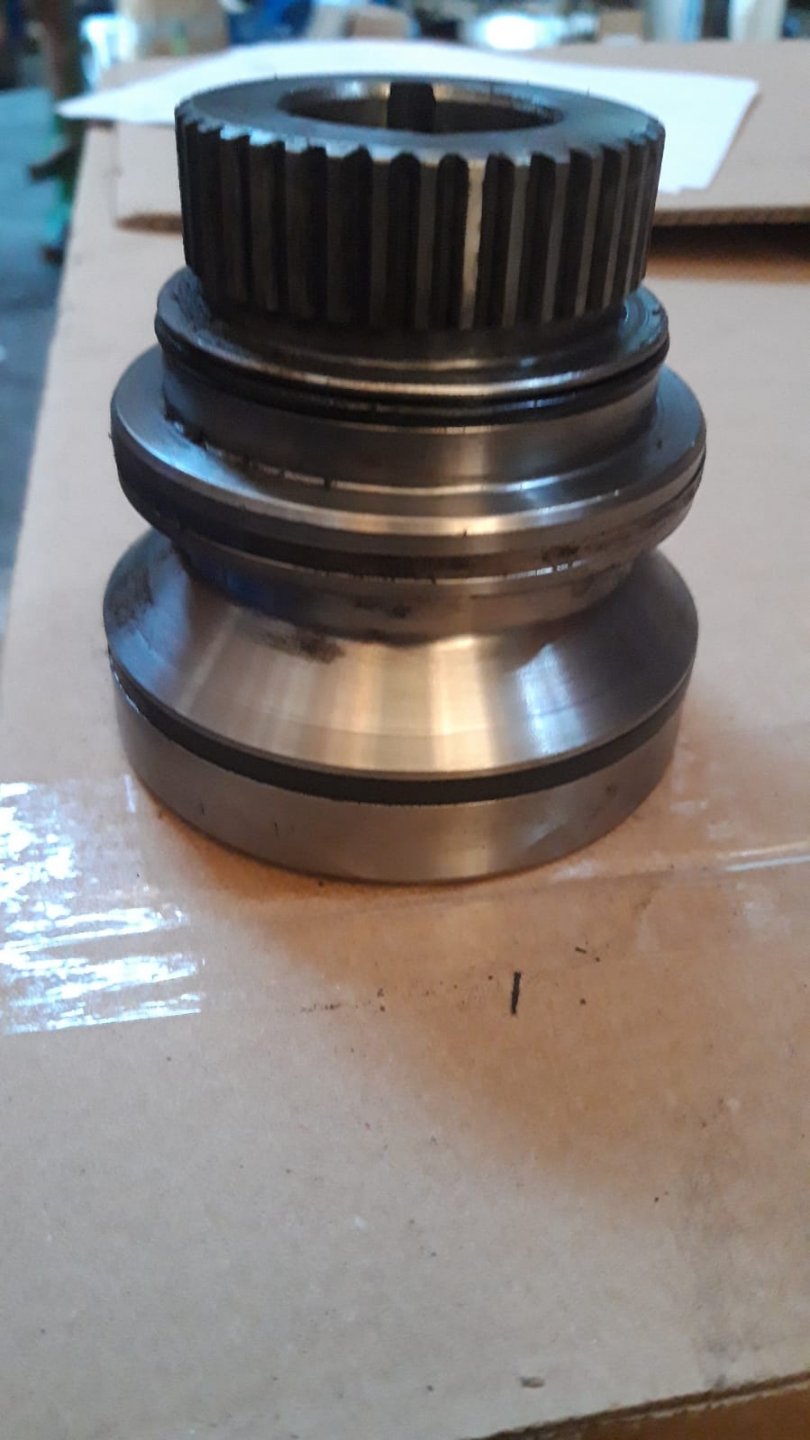

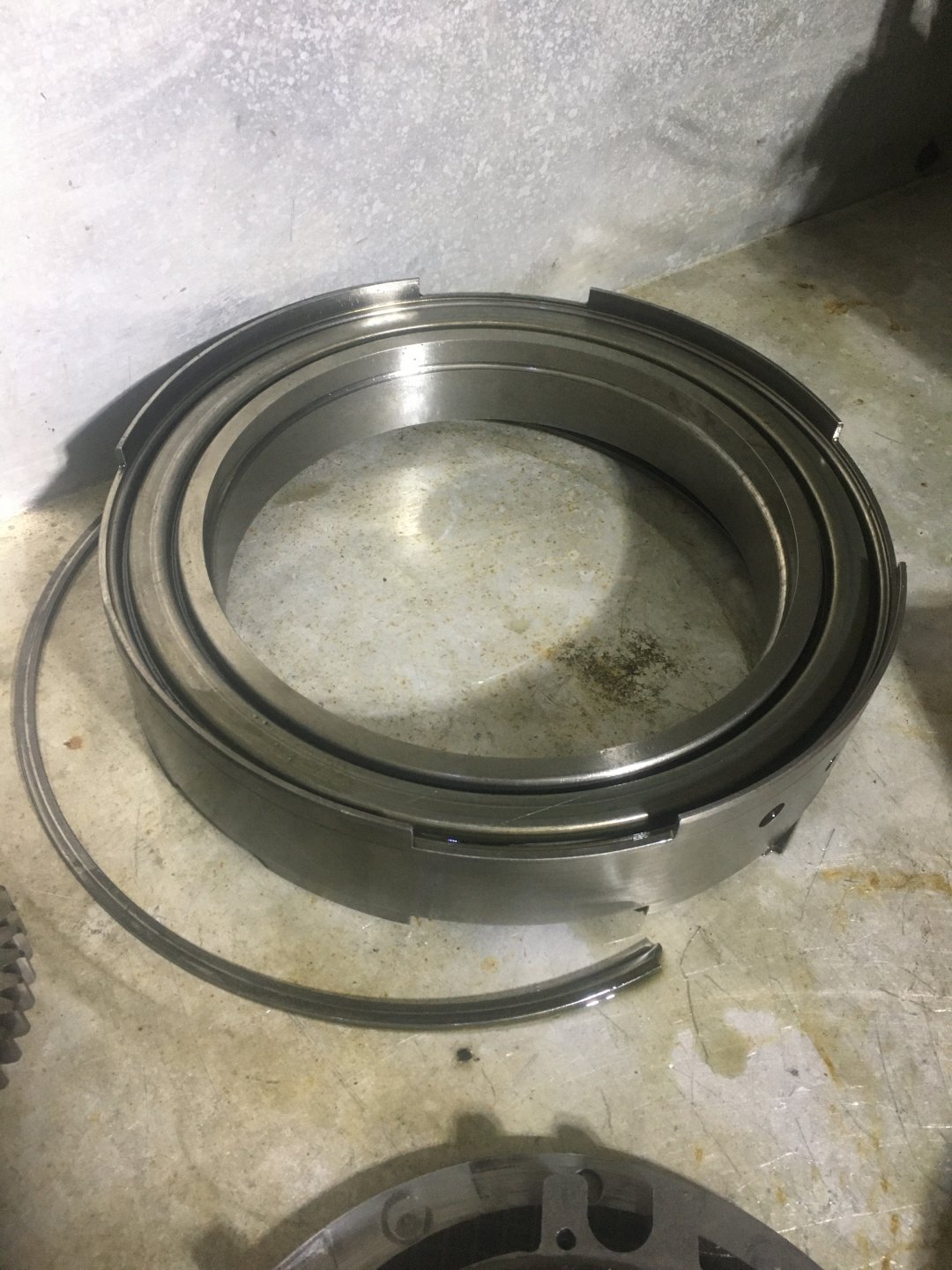

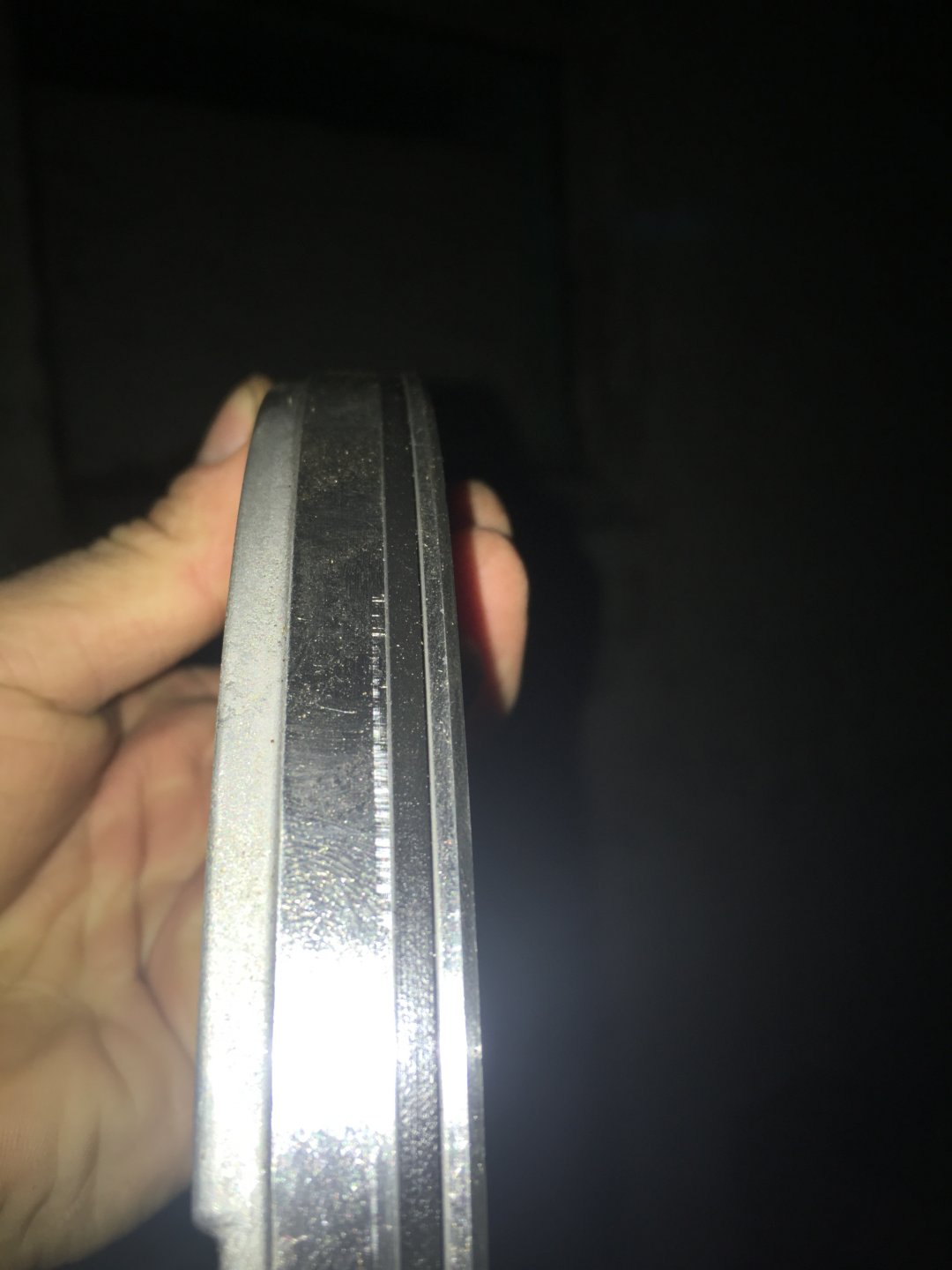

Te uszczelniacze tłoków twoim zdaniem takie powinny być ? Ze nie wystają ? Czy olej jakos je wypycha

[peugeot]

Jak je włożysz na swoje miejsce to lekko muszą dotykać resztę zrobi ciśnienie .

[John6600]

Ogólnie one są schowane , nawet na równo nie wystają

[peugeot]

Moim zdaniem gdyby to uszczelniacz tłoka przepuszczał , to ciśnienie by spadło w całym układzie i byłby komunikat o niskim ciśnieniu systemowym , czego nie potwierdza wynik pomiaru ciśnienia systemowego które wykonałeś .

[John6600]

Czyli nic mi nie zostało jak po zmieniać uszczelniacze i składać .

[peugeot]

Sprawdź zawory sterujące na skrzyni , może coś się zacięło , pękła sprężyna , uszkodziła się uszczelka lub coś pękło .

[John6600]

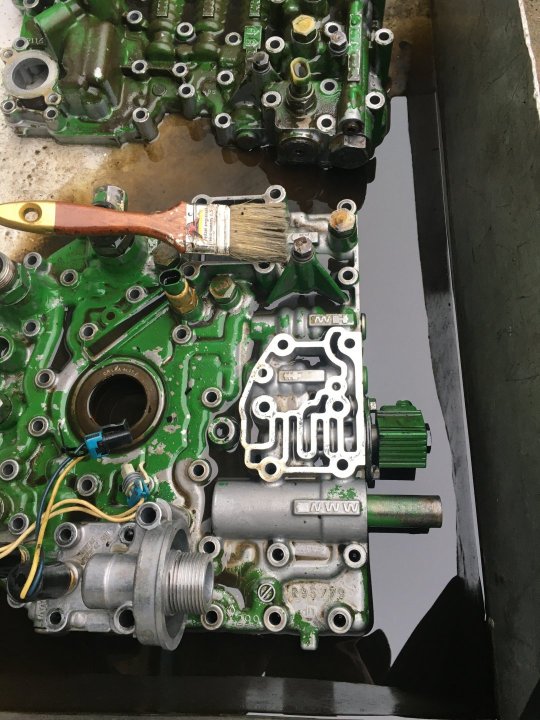

Chodzi o te na płycie sterującej ? Niby wszystko okej  jedyne co mi się nie podoba to wałek wyjściowy z power quada co łączy ze zwykła skrzynia . Tam mam zjedzone żeby i tam uszczelniacze słabe są.

[John6600]

Jeszcze miałem taka podpowiedz ze naped puszcza  olej  . Co ty o tym myślisz  ciśnienia miałem tak

[peugeot]

Napęd , blokada dyfra i wom też są zasilane z tej samej pompy , tylko że u Ciebie ciśnienie systemowe jest ok . Szkoda że rozebrałeś skrzynię przed sprawdzeniem wszystkiego .

[John6600]

Ogólnie to było mierzone i miała jechać do mechanika bo kazał mi ja wymontować . Bo niby pierścienie na koszach . Ale kupiłem ciągnik bo robota była . I teraz tak wyciagnelem i mówię a zajrzę sobie zrobie to zrobie .

Mam jesZcze pytanie odnoście jakiego kleju do gwintów użyć hmm

[John6600]

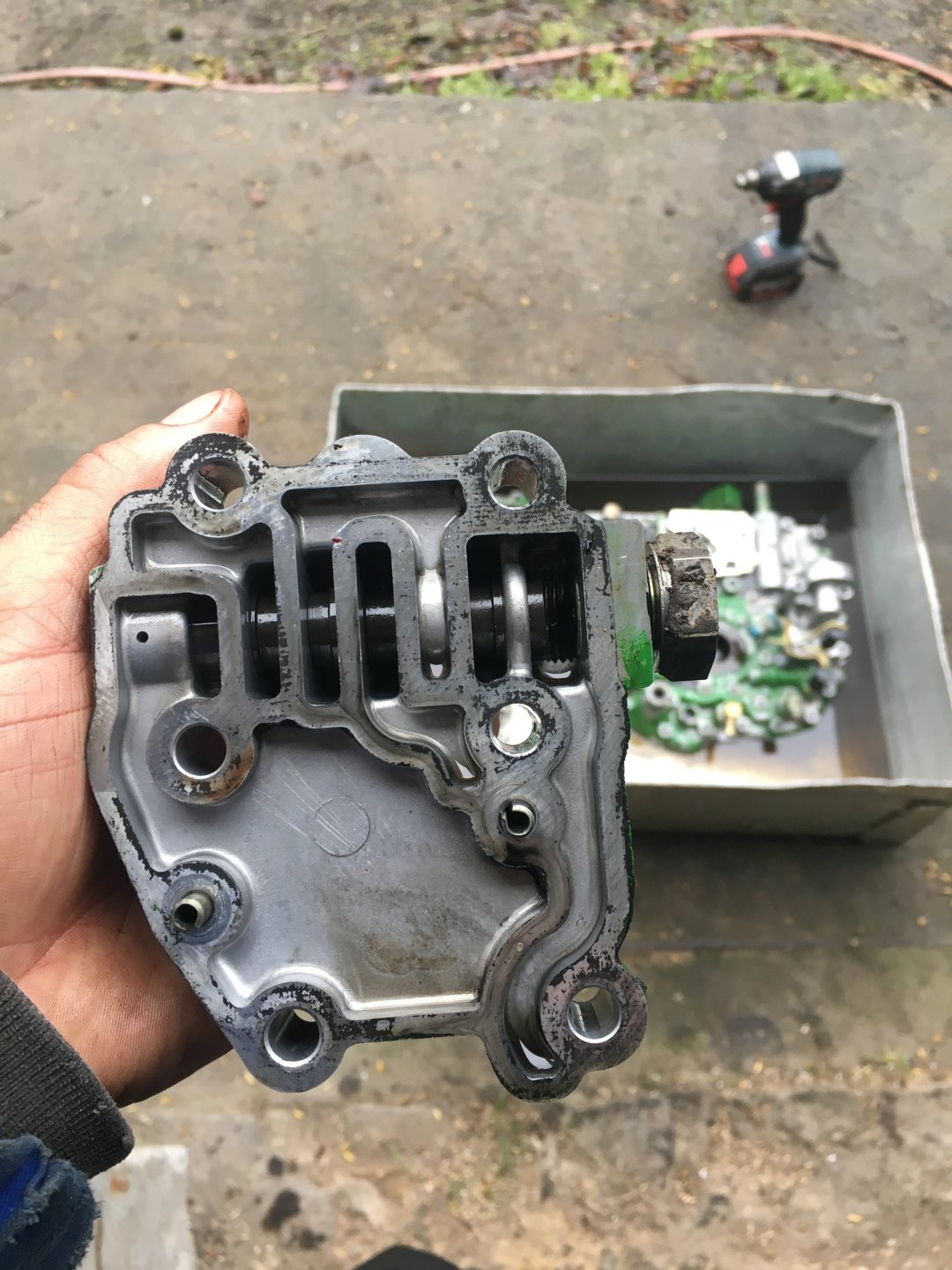

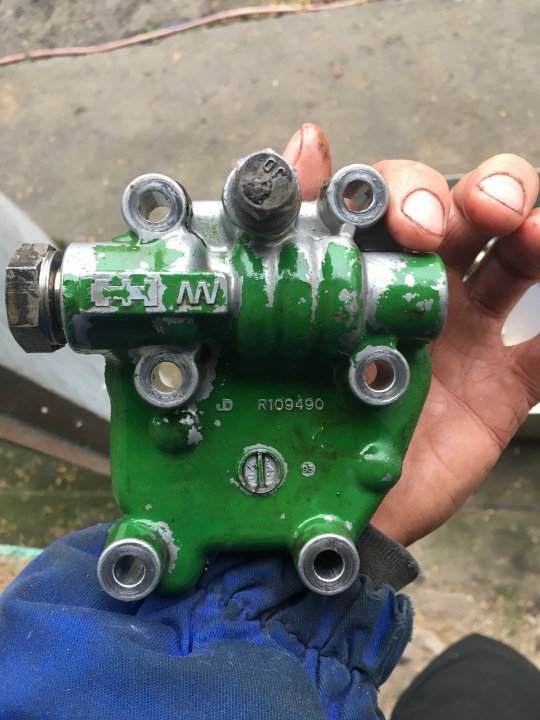

Mam jesZcze pytanie odnoście jakiego kleju do gwintów użyć hmm  .kolego wiesz może do czego jest ten zawor na zdjęciu ?? Miałem go rozwalonego

[peugeot]

High Pressure Clutch Cooling Valve Housing*.

[peugeot]

Co do kleju to używam loctite 243 , jest to średniej mocy klej . Można dać mocniejszy , ale w teorii takie połączenie jest wtedy trudne do rozkręcenia .

[John6600]

Twoim zdaniem pęknięta sprwezyna w tym zaworze miała by wpływ na ciśnienie na polbiegach ? Mam jeszcze zawór od sprzęgła bodajże . Bo pod tez zawór idzie dźwigienka do sprzęgła i mam w zaworze wytarta dziurę

[peugeot]

Przy takich uszkodzeniach , to niewiadomo gdzie ten olej z tego zaworu sprzęgła płynie co może dać różne dziwne objawy . Hydraulika w tych skrzyniach jest dość skomplikowana i nim olej zasili któreś sprzęgło to musi zadziałać sporą część zaworów .

[John6600]

Cześć kolego . Skrzynia złożona wszystkie uszczelniacze. Tłoki nowe a ciśnienia dalej nie ma
