Qgis - wyznaczanie granic działek

[yacenty]

@kristofus prośba o pomoc - jak krok po kroku ustawić QGIS do pobrania map z geodezji a następnie wyznaczenia graniczników, tak aby można je było wyznaczyć na tablecie albo na dedykowanym garminie.

Na dzień dzisiejszy mam kompa na windowsie 10 - della 10calowy tablet.

Do tego F9P, pojedynczy moduł i do niego abonament RTN, więc mam dokładność do 2.5cm.

Jak teraz krok po kroku skonkuforwac QGIS zeby pobrac mapy od geodetów?

[kristofus]

16 minut temu, yacenty napisał:

@kristofus prośba o pomoc - jak krok po kroku ustawić QGIS do pobrania map z geodezji a następnie wyznaczenia graniczników, tak aby można je było wyznaczyć na tablecie albo na dedykowanym garminie.

Na dzień dzisiejszy mam kompa na windowsie 10 - della 10calowy tablet.

Do tego F9P, pojedynczy moduł i do niego abonament RTN, więc mam dokładność do 2.5cm.

Jak teraz krok po kroku skonkuforwac QGIS zeby pobrac mapy od geodetów?

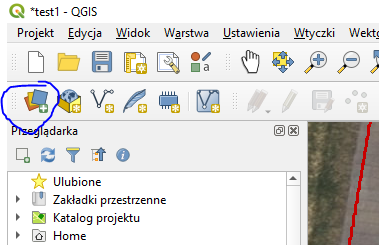

Tą ikonką dopinasz różne źródła, między innymi jest tam WMS, wybierasz sobie co chcesz z geoportalu https://www.geoportal.gov.pl/uslugi/usluga-przegladania-wms,

granice to pierwsze źródło KIEG, łączysz się, wrzucasz odpowiednią kategorię, tworzona jest warstwa.

Tą samą drogą możesz dodać inne warstwy, na przykład fotograficzną ortofotomapę, rastrówki, schematy sieci gazowniczej, elektrycznej, etc., sporo jest zdigitalizowane w tych źródłach, warto się pobawić.

Punkty/linie, jeśli masz je z jakiegoś źródła ładujesz tą samą drogą ale na warstwy wektorowe, nie wiem, gpx, kml, co Ci tam używany do zbierania program ogarnia.



Co do pomiarów na osnowie POLREF to są na pierwszej stronie wątku.

Edytowane 31 Marca 2020 przez kristofus
uzupełnienie

[yacenty]

Mam taki punkcik skrzyżowanie drogi i mojej działki.
Jak teraz mam pobrać współrzędne i je gdziekolwiek dalej wykrzystac?

Kolejne pytanie czy z QGISa jestem w stanie narysować linie oddalone od garnicy np o 12m - po to aby je zaimporetować w trimblu jako ścieżki prowadzenia



[kristofus]

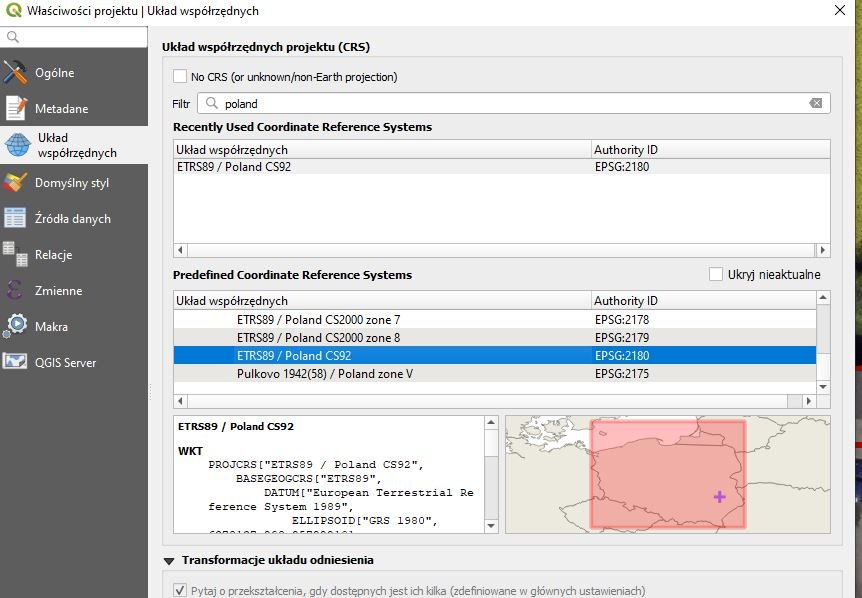

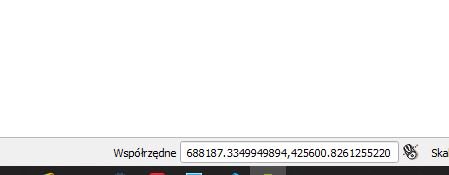

Można rysować na warstwach, możesz odczytywać współrzędne na dolnym pasku (RODO adres to dane osobowe ), układ współrzędnych możesz zmieniać we właściwościach projektu, na warstwach też się je określa.

Dalej Ci nie pomogę bo to jest w jakiś sposób od siebie zależne ale nie pamiętam. Podobnie z rysowanie, eksportami, Qgis-a znam tylko pobieżnie. Naprawdę warto pochylić się nad kursem, z tego co pamiętam to zwłaszcza te zawiłości układów współrzędnych były tam dobrze ogarnięte.



[yacenty]

dzięki, może kiedyś będzie chwile więcej czasu na zgłebienie qgisa, bo teraz widze ze jak się powiekszy do 1:1 to niby całkiem dokładnie te punkty widać.
Mam też te punkty w pliku txt. Teraz tylko jak do tych punktów trafić, mając tablet, F9P i sygnał RTN.

[kristofus]

1:1?

Jak szaleć to szaleć, do 10 miejsca po przecinku metra

Tylko coś mi ładowanie granic przycina, albo net albo geoportal kuleje...



Txt nic nie mówi. musisz ogarnąć jak są zapisane pozycje, dostosować format/układ współrzędnych, i albo wyeksportować np. do mobile topographera na andka (przez BT xbee) (nawet nieźle ogarnia namierzanie punktów w terenie w wersji darmowej, mapy nie widać ale jest dystans/kierunek) albo próbować jakoś podpiąć tablet z qgisem do F9P no i tak jak w Cerea ustawić ładowanie korekt do odbiornika za pomocą rtklibów, to może być trochę karkołomne na jednym porcie ale zawsze można podłączyć Ardusimple dwoma portami i na jeden ładować RTCM, drugi com z NMEA będzie dostępny dla Qgis-a. Tyle, że tego nie próbowałem (z qgis+gps), z ardusimple nie powinno być problemu, domyślnie chyba i tak ten port przeciwnie od anteny jest także ustawiony na karmienie RTCM, notabene na poziomie płytki to ten sam port odbiornika, który jest podpięty do wyprowadzeń xBee.

Inna opcja do RTCM-a to windowsowa apka Lance'a: http://lefebure.com/software/ntripclient/

O, jeszcze Damian mi podrzucił przepis na qgis+rtklib+F9P po socketach tcp, wtedy nie trzeba kombinować z dwoma portami:



[yacenty]

aog ładnie działa w kontekscie f9p i rtn - tu pokazywał mi rtk fix bez najmniejszego problemu, pytanie czy w nim się da zrobić prowadzenie do punktu?

[kristofus]

Nie mam pojęcia, apki nawet nie odpalałem, pytaj użytkowników w sąsiednim wątku.

[yacenty]

no to co edytowałes z tym qgisem wyglada bardzo obiecująco

[kristofus]

11 godzin temu, yacenty napisał:

no to co edytowałes z tym qgisem wyglada bardzo obiecująco

Qgis to potężne, zwłaszcza jak na darmowe, narzędzie. Warto się wgryźć bo różne fajne rzeczy mogą przyjść do głowy. Np. mapa pola którą kiedyś wrzuciłem to źródłowo wypluty z Cerea log przejazdu gdzie 10 razy na sekundę zapisywane są jakby punkty skrajne narzędzia. Po odpowiednim przeparsowaniu i "upchaniu" w jakąś geometrię do pliku .wkt  (punkty, linie, wielokąty) dalej można sobie to w Qgis dowolnie wizualizować, co tylko przyjdzie do głowy, choćby mapę plonu czy profil wysokościowy, można sobie dodatkowo dołożyć do tego jakieś inne dane, choćby próbki gleby. Trochę zabawy na pierwszy raz jest ale jak się raz opracuje jakiś "flow" obróbki to już potem łatwiej. Ta moja mapka jak patrzę to w rzeczywistości jakieś 100tys linii (czyli prawie 3h pracy na polu) ze współrzędnymi oraz odpowiadającą im daną (wysokość, plon, prędkość, co tylko się zloguje). Mimo tej ilości danych Cerea całkiem żwawo sobie z tego co pamiętam z obróbką radziła.

Edytowane 2 Kwietnia 2020 przez kristofus

[yacenty]

ja już mam swoje pola wyznaczone, wszystkie sporne punkty okazane przez geodete.
Punkty mam naniesione, z nich zrobiłem shape i zaciągnąłem do Trimbla, później przejechałem pole na Trimblu i widze, jakie mam różnice.

Generalnie bardzo chciałbym w tym roku posiać zboże na pełnym automacie - tzn posiać wg linii, które wyznaczę wg teoretycznych graniczników.

Tylko muszę mieć dwie pewności

1. dobrze są osadzone graniczniki
2. dobrze, precyzyjnie ustawie linie siewu.

Teraz wydaje się ze mając qgisa i abonament w asgpos to mam sygnał rtk czyli powinienem móc znaleźć graniczki działek, a tym samym przenieść je do trimbla i po nich posiać

[kristofus]

Jeśli tylko Trimble potrafi zaimportować takie linie przejazdu i nie jest to jakiś binarny, trudny do ugryzienia format danych to na 99% w Qgis jesteś w stanie go stworzyć. O precyzję bym się nie martwił, dokładność F9P to nie jest jakieś marketingowe "przejazd do przejazdu" tylko bezwzględne, stabilne w czasie, przy bazie w rozsądnej odległości 1-2 cm dokładności wyznaczania granicy.

Chodziło mi coś podobnego po głowie do Cerea ale tam po pierwsze format zapisu "patrones" niby tekstowy ale jakiś taki mało intuicyjny, po drugie no cóż, miedze prostymi liniami nie są więc moim zdaniem to mogłoby się przydać do rozsiewacza, może opryskiwacza, do uprawy nie widzę zupełnie potrzeby natomiast do siania myślę, że trzeba by w to włożyć niewspółmiernie dużo pracy aby wystarczająco dokładnie skopiować miedze, przynajmniej u mnie. A przecież przy dokładności i powtarzalności RTK ślad zgrany dzisiaj za rok powinien spisać się przynajmniej tak samo dobrze.

Jeśli masz szansę wytyczać linie punkt-punkt to trochę inna sprawa.

[memu]

@yacenty: mógłbyś napisać bardziej szczegółowo, w jaki sposób importujesz punty do Trimble'a i który to Trimble?

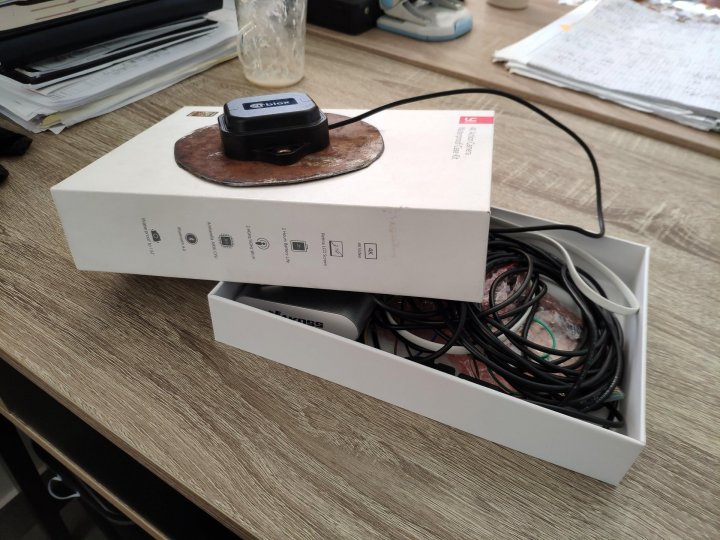

Moja "tyczka geodezyjna" wygląda tak jak na załączonym obrazku. 😉

Zrobiłem już swoją bazę RTK na F9P i chodzę o polach z aplikacją SW Maps wg tego opisu: https://www.ardusimple.com/how-to-use-ardusimple-products-with-android-smartphones-tablets/

Mam już dużo plików shape poprawianych w QGIS, tylko właśnie mam problem z wrzuceniem map do odbiorników Trimble (GFX-750).



Edytowane 6 Kwietnia 2020 przez memu

[kristofus]

4 godziny temu, memu napisał:

Moja "tyczka geodezyjna" wygląda tak jak na załączonym obrazku. 😉

Groundplane, pełna profeska... 😀😉

[yacenty]

7 godzin temu, memu napisał:

@yacenty: mógłbyś napisać bardziej szczegółowo, w jaki sposób importujesz punty do Trimble'a i który to Trimble?

Mam już dużo plików shape poprawianych w QGIS, tylko właśnie mam problem z wrzuceniem map do odbiorników Trimble (GFX-750).

W Qgisie pobieram mapy z geoportalu.

Następnie zmieniam system na WGS.

Eksportuje shapefile.

Wchodzę na stronę trimble, importuje działki. Dzięki opcji autosynchronizacji mam te same działki na panelu.

Niestety wymaga to licencji na trimble.

Ale te same shapefiles powinno się dać grac przez pendrive - jeszcze tego nie cwiczyłem ale aktualnie jestem na etapie nauki programu FarmWorks - tak zeby w nim tworzyć działki i sciezki prowadzenia.

[yacenty]

Dnia 2.04.2020 o 21:33, kristofus napisał:

Jeśli tylko Trimble potrafi zaimportować takie linie przejazdu i nie jest to jakiś binarny, trudny do ugryzienia format danych to na 99% w Qgis jesteś w stanie go stworzyć. O precyzję bym się nie martwił, dokładność F9P to nie jest jakieś marketingowe "przejazd do przejazdu" tylko bezwzględne, stabilne w czasie, przy bazie w rozsądnej odległości 1-2 cm dokładności wyznaczania granicy.

Chodziło mi coś podobnego po głowie do Cerea ale tam po pierwsze format zapisu "patrones" niby tekstowy ale jakiś taki mało intuicyjny, po drugie no cóż, miedze prostymi liniami nie są więc moim zdaniem to mogłoby się przydać do rozsiewacza, może opryskiwacza, do uprawy nie widzę zupełnie potrzeby natomiast do siania myślę, że trzeba by w to włożyć niewspółmiernie dużo pracy aby wystarczająco dokładnie skopiować miedze, przynajmniej u mnie. A przecież przy dokładności i powtarzalności RTK ślad zgrany dzisiaj za rok powinien spisać się przynajmniej tak samo dobrze.

Jeśli masz szansę wytyczać linie punkt-punkt to trochę inna sprawa.

zrobiłem dziś w farmworksie działki z KIEGa i wyznaczyłem ścieżki wg granicy działki.

Wgrałem to na pendrive, bede na gospodarstwie to spróbuję to wgrać do panelu. Jesli to pyknie to żyć nie umierać.

Teraz pytanie jak to samo osiągąć w qgis i jakimś alternatywnym sofcie.

[DamianWilk]

Krzysiek " tyczka jak tyczka"

[kristofus]

Dnia 31.03.2020 o 21:16, yacenty napisał:

dzięki, może kiedyś będzie chwile więcej czasu na zgłebienie qgisa, bo teraz widze ze jak się powiekszy do 1:1 to niby całkiem dokładnie te punkty widać.
Mam też te punkty w pliku txt. Teraz tylko jak do tych punktów trafić, mając tablet, F9P i sygnał RTN.

W poście wyżej pokazałem "zoomowanie" do bardzo precyzyjnej skali na jaką pozwala Qgis, niestety coś złego dzieje się obecnie z granicami w KEIG zaciąganymi przez WMS. Kiedyś rzeczywiście schodziłem u siebie z precyzją wyświetlania na pewno grubo poniżej milimetra, teraz w moim powiecie przybliżając więcej niż do skali 1:22 granice z WMS znikają. Jest to w jakiś sposób uzależnione od powiatu, dziwne, bo np. w sąsiednim mogę sobie przybliżać do woli. Próbowałem zasięgnąć języka w Geoportalu i na razie nie dostałem jednoznacznej odpowiedzi jakie są przyczyny takiej zmiany ale wygląda na to, że powiatowe biura coś mieszają przy wprowadzaniu danych.

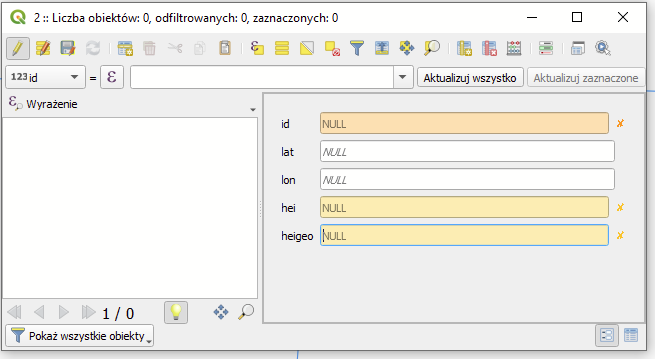

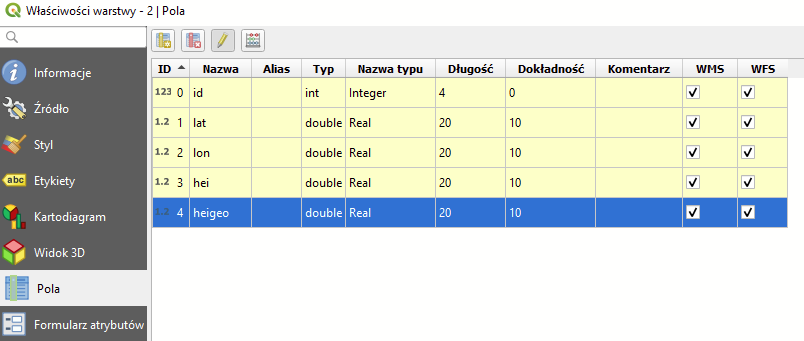

P.S. Zrobiłem po dłuższym główkowaniu eksport punktów naniesionych ręcznie na warstwę "shapefile" do pliku .csv, który można docelowo podłożyć jako .pts do darmowej wersji MobileTopographer-a ale... jest tak zamotana, że nie jestem w stanie jej opisać Niemniej jest to wykonalne. Główna zabawa to zrobienie tabeli atrybutów dla warstwy, z polami w odpowiedniej kolejności, odpowiednich typach i odpowiednio wypełniane współrzędnymi:

Edytowane 14 Kwietnia 2020 przez kristofus

[yacenty]

a ja wiem jak zmusić qgisa do podpięcia się z gpsem / RTNem i pójsciem w pole zeby wskazał punkt.
Przynajmniej w teorii - bo test w centrum wroclawia pokazuje bzdury, ale zwalam to na test w bloku.
Być może będę dziś na gospodarstwie to sobie spróbuję ten sam test powtórzyć na otwrtej przestrzeni.
Jak potwierdze, to opisze całą procedurę po polsku

[Arek]

Ktoś może miał problem z Bad GGA data w Lefebure NTRIP Client i wie jak go rozwiązać?

[yacenty]

pokaz screena, bo coś z tym grzebałem ale to było 2-3 lata temu

[Arek]

Ale screen z którego programu?

Wszędzie mam poustawiane br 57600, w portspliterze też.

Początkowo miałem problemy bo F9P wysyłał nagłówek GN zamiast GP ale udało się to zmienić.

Na porcie szeregowym idzie wiadomość dokładnie taka jak opisano tu http://lefebure.com/articles/nmea-gga/

[Gość]

Współrzędne graniczników, czyli jak się domyślam punktów granicznych działki można pobrać z serwisów WFS a nie WMS. WMS, to serwisy rastrowe, które potocznie mówiąc przedstawiają zdjęcia. Serwisy WFS zawierają współrzędne. Współrzędne punktów granicznych obecnie podawane są w układzie PL-2000. Punkt w tym układzie ma współrzędną x i współrzędną y podawane w metrach, oczywiście z miejscami po przecinku, czyli dla 3 miejsc po przecinku dokładność może być w milimetrach.  Niestety państwowa geodezja robi wszystko aby nie udostępniać tych danych np. przez zaniżanie ilości miejsc po przecinku, a tym samym zmniejszenie dokładności albo podawanie danych w innych układach odniesienia np. PUWG 1992 albo WGS84.

Można też złożyć zamówienie na współrzędne punktów ewidencyjnych działki w ośrodku geodezyjnym (obecnie nawet zdalnie) i za opłatą otrzymać współrzędne.

Teraz jeśli chodzi o QGIS:

- jeśli mamy współrzędne to możemy wpisać je do pliku z rozszerzeniem csv np. plik.csv i zaimportować ten plik jako warstwę csv do QGIS. Plik csv to plik, w którym współrzędne rozdzielone są np. średnikiem albo przecinkiem.

- pliki z serwisów wfs to pliki xml i można je zaimportować w QGIS

Niestety nie mogę podać adresu serwisu WFS.

Może jeszcze napiszę o serwisie www.asgeupos.pl. Z mojego doświadczenia, jeśli podłączamy się do tego serwisu w RTK, to podajemy adres usługi, która określa nam z jakiej lub jakich stacji bazowych będziemy korzystali i z jakich systemów satelitów tzn. np. GPS, Galileo. Wyniki pomiarów podawane są w układzie PL-ETRF2000 czyli układzie geodezyjnym 3D i trzeba je przeliczyć do układu PL-2000 aby porównać ze współrzędnymi graniczników.

Edytowane 25 Lipca 2024 przez Gość
Literówka

[Gość]

@memu

Czytałem, że podstawka ekranująca powinna był kołem. Sam używam tarczy od szlifierki, bo nie znalazłem firmy, która potrafiłaby wyciąć koło bez zadziorów na krawędzi.
