sterownik claas variant 380

[Mati100]

Witam, mam problem z dźwiękiem w sterowniku Claas variant 380. Gdy podnoszę tylną klapę lub pojawi się błąd dźwięk jest a gdy zbliża się dana wielkość balota nie ma dźwięku wogóle. Podejrzewam jakiś czujnik tylko nie wiem gdzie się znajduje. Jeśli macie jakieś pomysły co to może być to proszę o pomoc. Z góry dzięki 😉

[tomek9514]

Przyuwaz sobie czy czasem ten brzeczyk nie zawiesza się, bo u mnie zawiesza sie czasem i słychać go bardzo delikatnie tak że ucho trzeba dołożyć do sterownika żeby coś usłyszeć, pomaga włączenie i wyłączenie sterownika

[Mati100]

tak też sprawdzałem i nic nie daje, a może to być wina słabego prądu? Bo bezpiecznik mam 20a.

[tomek9514]

Masz instrukcje? W instrukcji pisze jakie powinno być zabezpieczenie na dwupinowa wtyczkę. W variancie 180 to 25a ale mam założony 15a i działa wszystko

[Mati100]

No mam, dzisiaj czytałem też pisze 25a. Przy najbliższej okazji zmienię na te 25a i zobaczymy

[peewee1984]

Wydaje mi się że nie będzie osobnego czujnika który odpowiada za sygnał akustyczny. Raczej jakiś układ scalony przelicza informacje i wysyła do niego sygnał. Druga sprawa to zmiana bezpiecznika na większy nie sprawi że w układzie popłynie większy prąd, poza tym gdyby napięcie lub natężenie było niewystarczające to pewnie więcej rzeczy przestałoby działać. Możliwe że sygnał akustyczny jest w tym sterowniku dwutonowy, głośno sygnalizuje błędy a ciszej  powiadomienia i może ta druga częstotliwość niedomaga. Ja na Twoim miejscu bym to rozebrał i  sprawdził. Pomierzyć wartości prądu jakie dochodzą, możesz też wpiąć równolegle w układ jakąś małą żarówkę i zobaczyć czy jest jakaś reakcja... Super opcją była by podmiana sterownika od kogoś kto ma na pewno sprawny, wówczas szybciej można wyłapać jakieś usterki

[Mati100]

Ok, jutro w wolnej chwili rozkręce i dam znać co i jak.

[peewee1984]

Jak możesz to zdjęcia. Nie próbuj podłaczać brzeczyka na krótko pod akumulator, bo może być zasilany mniejszym napięciem niż 12V...

[Mati100]

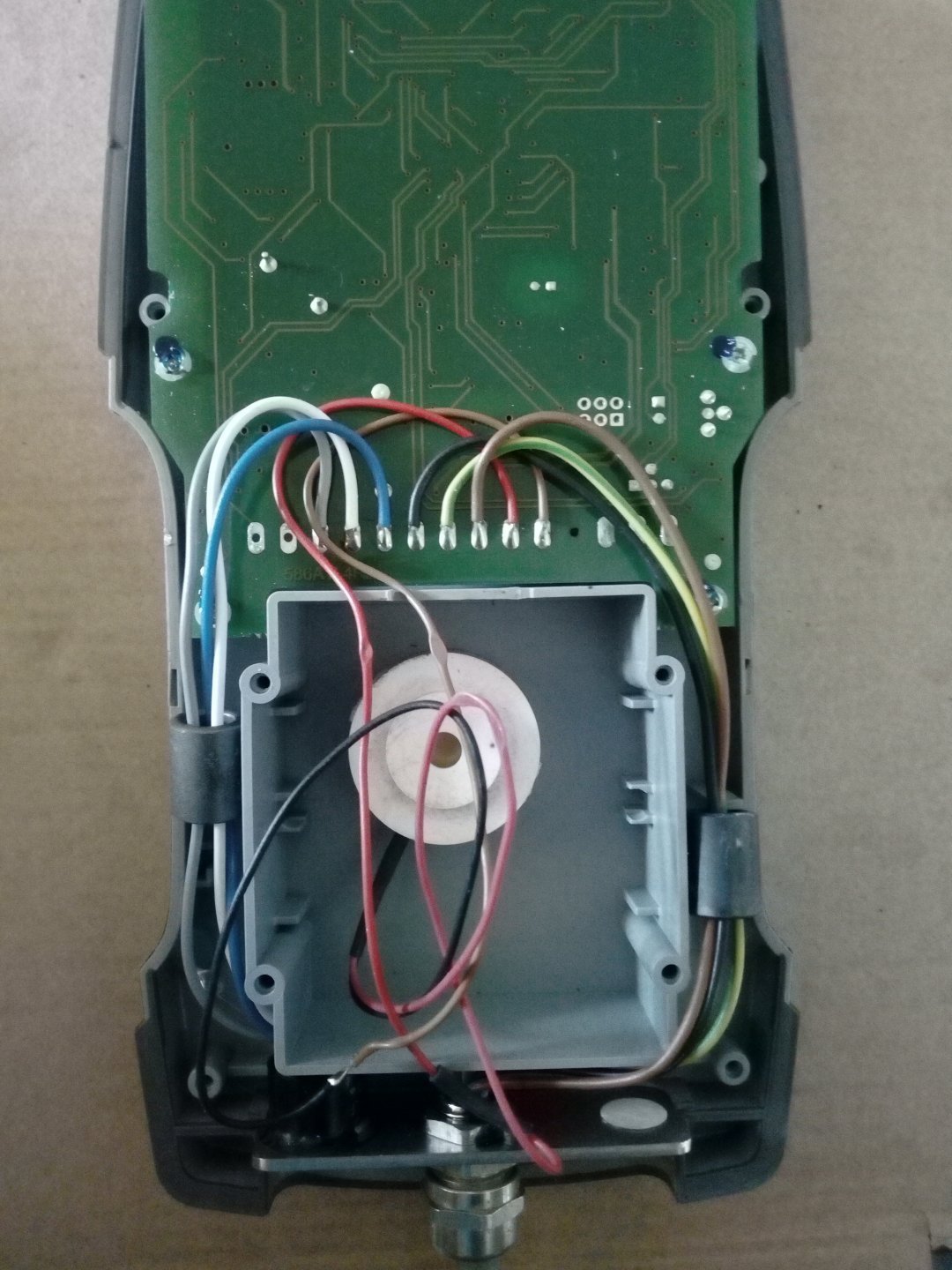

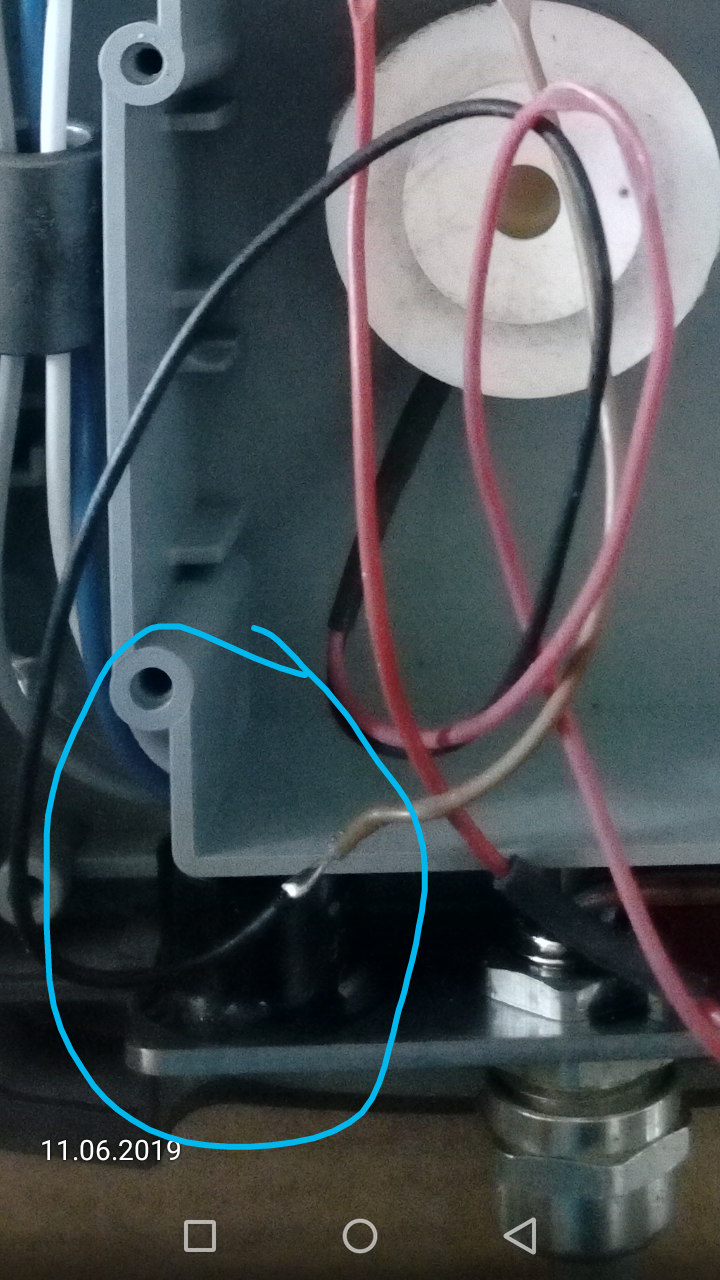

Brzęczyk lata, ale to chyba nie problem. Jeden lut jest bez izolacji może zwarcie robił ?

[peewee1984]

 Cos to niezbyt oryginalnie wyglada, przewody laczone w roznych kolorach, ktos juz tam chyba lutownica wywijal. Jak masz jakis sklep elektroniczny w poblizu to zapytaj o taki brzeczyk, moze wymiana pomoże. Na początek moze zaizoluj ten lut i przyklej calosc do obudowy i sprawdz rezultaty

[Mati100]

Ok to już zrobione ale jeszcze zaciekawiło mnie to że do tego nie są podłączone żadne kable a widać że kiedyś to lutowane było. Więc które kable tu powinny być? A co do tego brzęczyka to mi się wydaje że jest dobry bo słychać go gdy podniesie się klapa, chyba że cię mylę.

[peewee1984]

A nie jest tak ze ktos wymienial ten brzeczyk? Oryginalne kable to ten szary i czerwony, ktos przy wymianie je zostawil i dolutowal do różowego i czarnego od brzeczyka. Zaizolowal jedno polaczenie, a drugiego juz nie.

[Mati100]

Musiał to robić poprzedni właściciel, nie mam pojęcia czy ten brzęczyk był wymieniany, ale tam na tym zaznaczonym miejscu to kondensator czy coś takiego i tam też było coś lutowane ale nie ma tam żadnego kabla

[peewee1984]

To musialbys lepsze zdjecie zrobic bo na tym niewiele widac. Mozesz tez sprobowac odczytac jakis numer z tego czegos, to moze uda sie rozszyfrowac co to jest

[Mati100]

[Mati100]

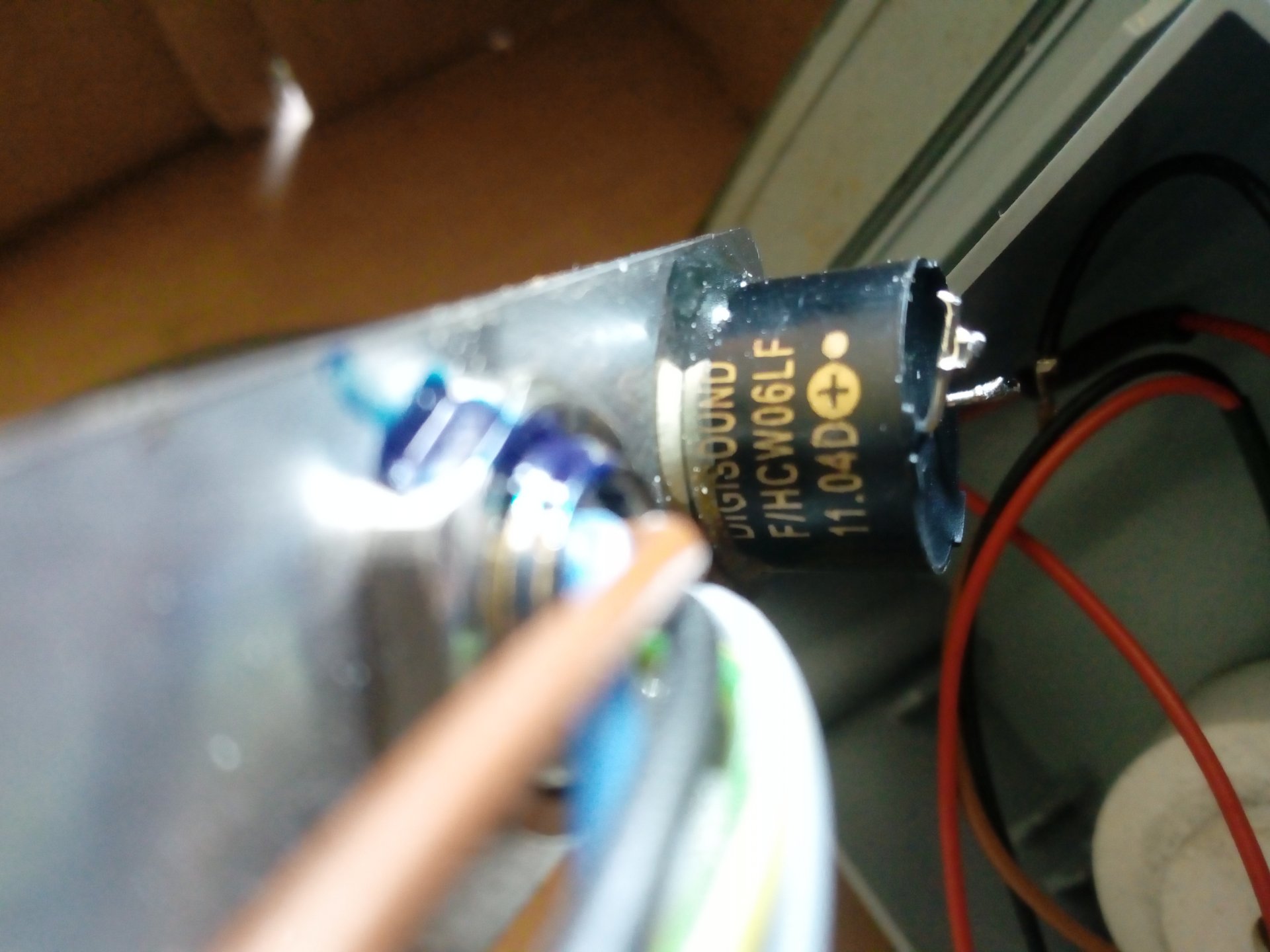

to jest jakiś przetwornik audio

[peewee1984]

Google uważa że to jest buzzer

https://www.tme.eu/en/details/f_hcw12/electromagnetic-sounders-with-generator/digisound/f-hcw12lf/

Widocznie ten czarny to oryginał, a ten drugi masz dołożony... Może jego żywot już się zakończył. Odłącz całkiem ten czarny i sprawdź pod akumulatorem czy działa. Ten drugi też możesz, tylko trzeba by go odłączyć od instalacji.

[Mati100]

podłączyłem oba i działają tylko ten oryginalny działa bardzo cicho, a ten obecny działa dość głośno. Ale nadal problem z tym głosem podczas powstawania beli.

[peewee1984]

No to albo kwestia ustawien, albo cos w sterowniku nie dziala jak powinno. Ale to juz chyba wyzsza elektronika i bez fachowca sie nie obejdzie...
