Hamulec pomocniczy (ręczny) w Agroshift SDF Same Silver 100.6

[Wojtas3c]

Posiadam Same Silver 100.6 i potrzebuję zrobić hamulec ręczny. Od dołu skrzyni jest okienko z dojściem do hamulca postojowego. Spuściłem olej ze skrzyni i tylnego mostu około 60l i mam wgląd na klocki hamulcowe, które znajdują się na wale, tylko nie mam pojęcia jak je zdemontować ponieważ są już zjechane. Klocki te są przełożone poprzez okrągłe tarcze hamulcowe tzn. zasada jest taka że jeżeli zaciągam ręczny to wtedy zaciskają klocki tarcze hamulcowe na wale skrzyni. Tarcze hamulcowe są frezem osadzone na wale i moje pytanie czy one są osadzone na stałe czy na frezie powinny się przesuwać. Oczywiście wszystko pracuje w oleju.

Poglądowy schemat https://sklep-agroland.pl/CZESCI-DO-CIAGNIKOW/Sektor-klocek-hamulca-recznego-jednostronny-0.171.5451.2



Proszę o podpowiedź w jaki sposób zdemontować klocki i czy tarcze hamulcowe są przesuwne czy stałe na wałku.



Pozdrawiam

[bartekagro95]

musisz rozpołowić ciągnik

[Wojtas3c]

Tak też mi powiedzieli w serwisie i chyba sam nie dam rady pozostaje tylko serwis i koszt około 6 tysięcy:(

[bartekagro95]

fajna robota bo łatwo się go rozpoławia na trzy części tylko gorzej jest wyrwać te tarczki jak są spalone

[piotrbm_211320]

wystarczy na 2 rozjechać przy tylnej ośce nie trzeba na 3

[Wojtas3c]

Można to zrobić samodzielne czy trzeba do serwisu? Jeżeli rozpołowić to kabiny nie ruszamy? Dużo z tym roboty i jak do tego się zabrać?

Kilka zdjęć jak to wygląda w rzeczywistości:

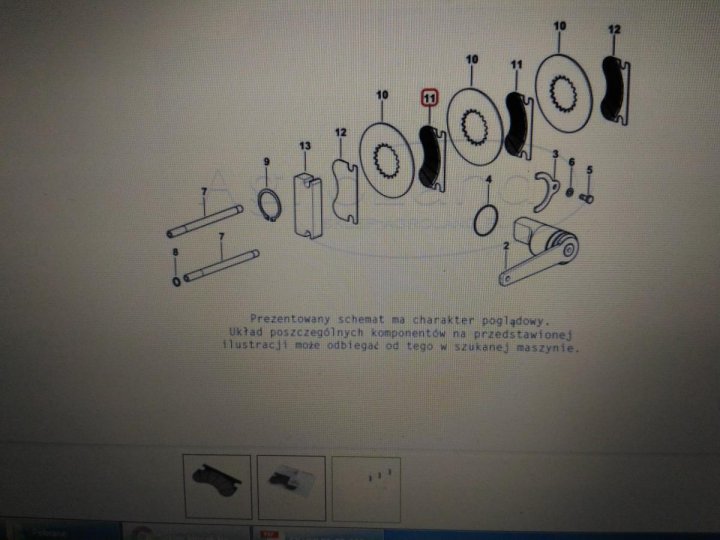

Schemat

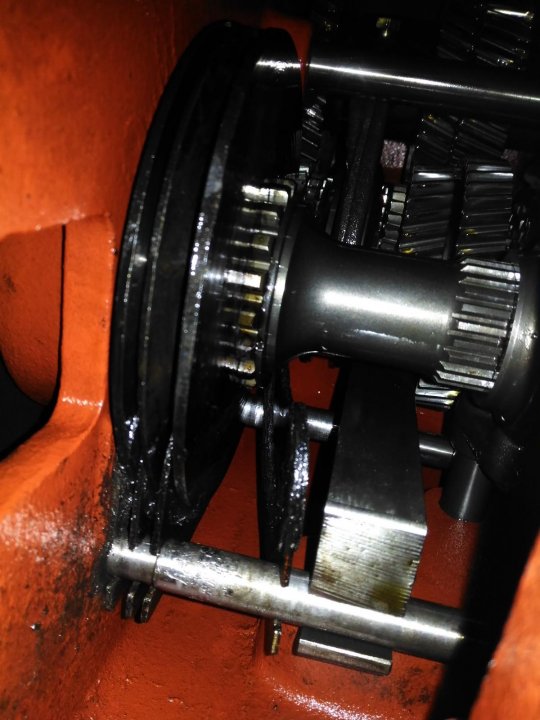

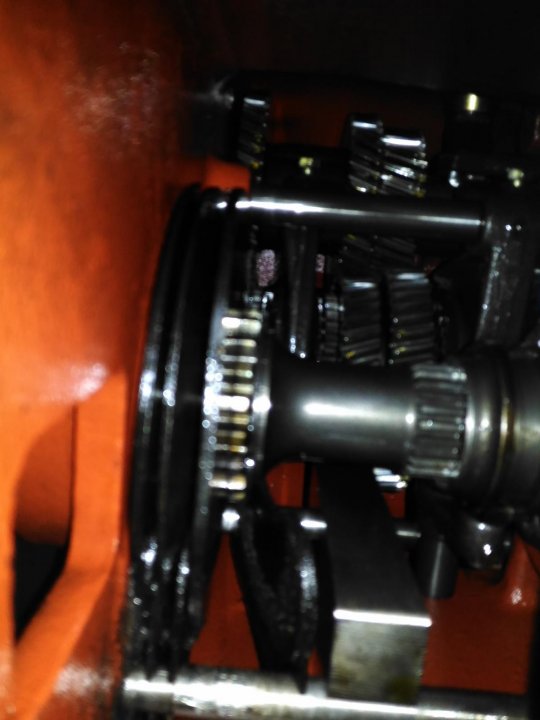

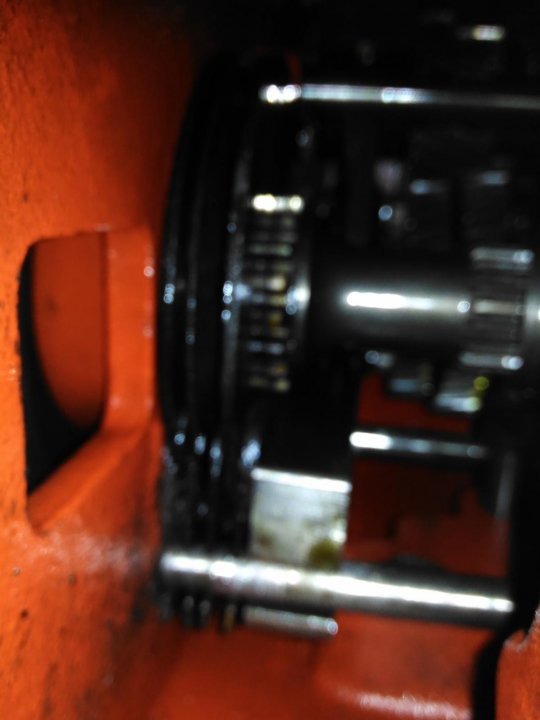

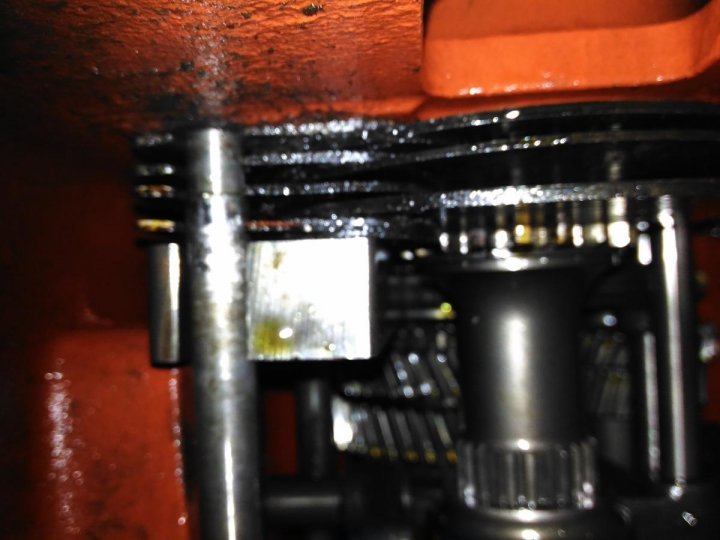

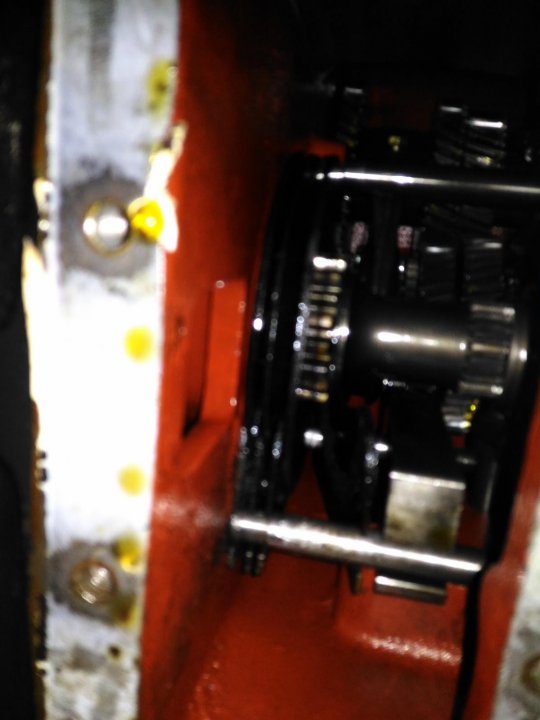

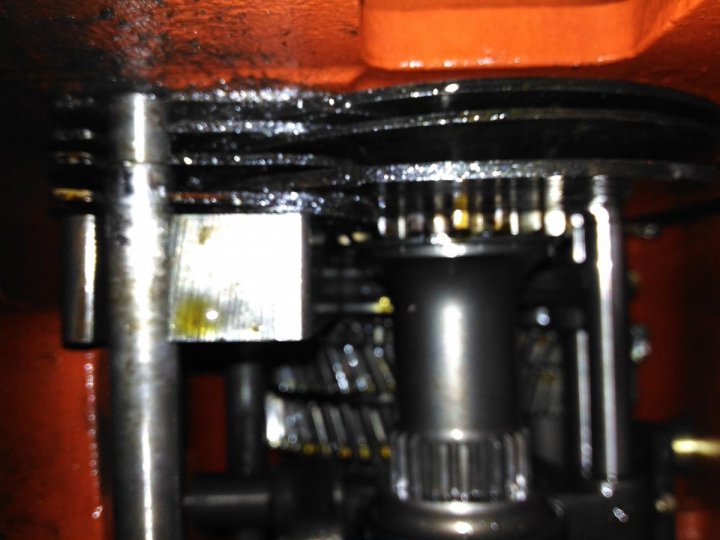

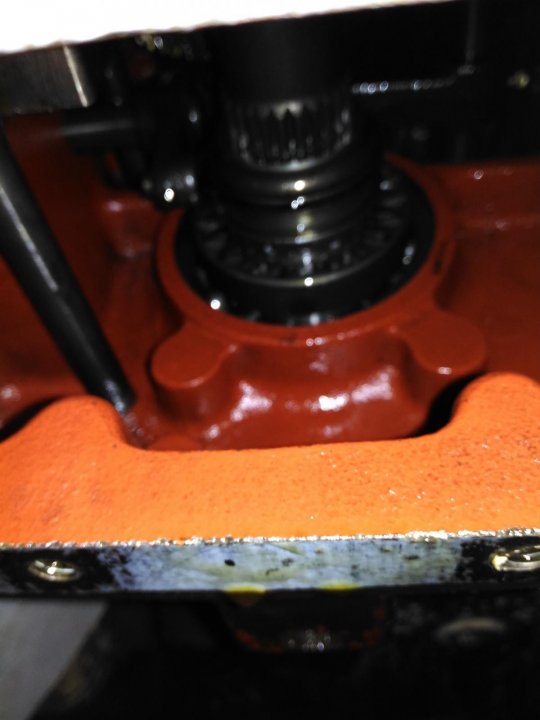

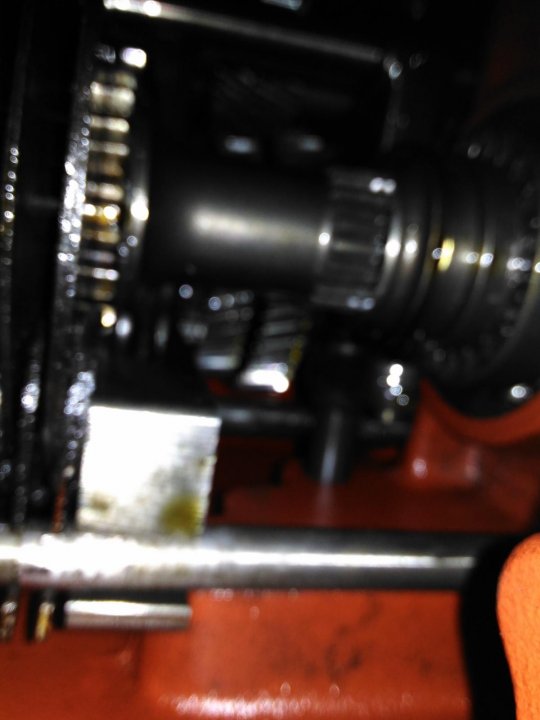

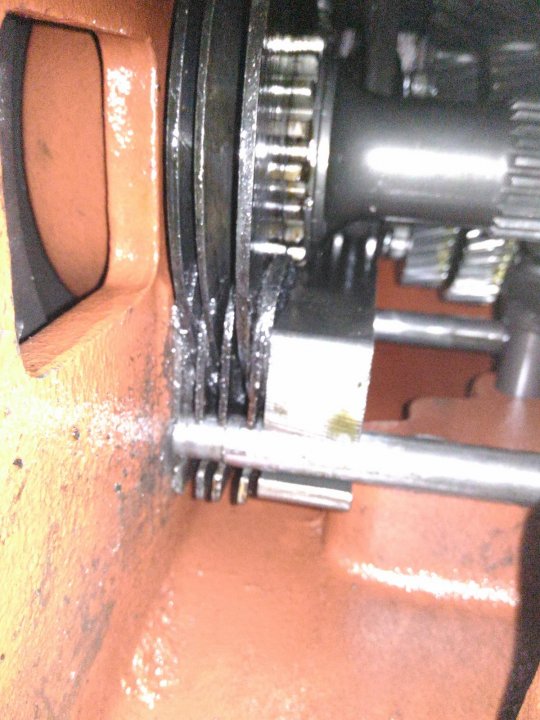

W skrzyni:

[bartekagro95]

jak dobrze idzie to 3 dni i masz zrobione a kabinę wystarczy unieść sprzodu i ją podstawiuć jakimiś kołakami  ale na tak co tego nie robiło to bym się nie zabierał bo tego mniejsca co masz te klapkę to musisz go rozebrać  a do jakiego serwisu dzwoniłeś ?

[Wojtas3c]

Byłem w serwisie i powiedzieli że 20-30 roboczych godzin x 90zł netto + części= kosmiczna suma jak za ręczny hamulec. A tak poza tym to dużo rozkręcania i rozłańczania przy rozpoławianiu i czy trzeba odkręcać koła i wózki potrzebne do rozpoławiania?

[piotrbm_211320]

tak wózki ci są potrzebne kabinę da się o kołkować wiec nie trzeba ściągać jak kolega napisał ogólnie prosty zabieg nic skomplikowanego

[Wojtas3c]

Dzięki zaczynam robotę

[Wojtas3c]

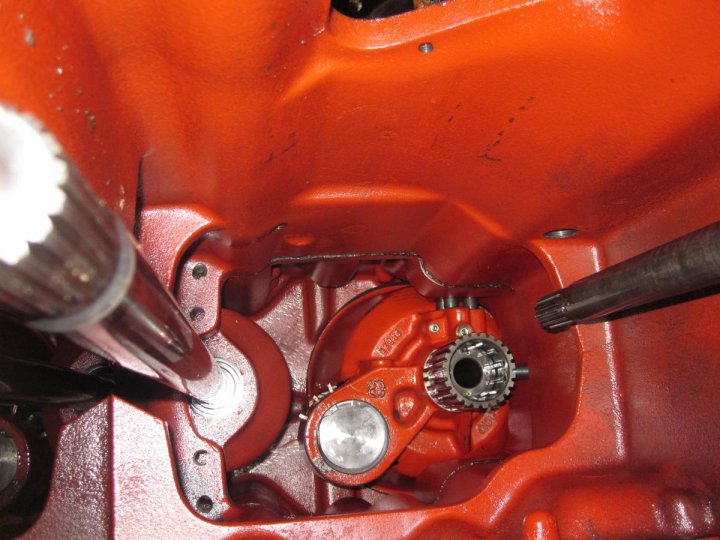

Koledzy podpowiedzcie jak dostać się do tarczek hamulcowych. W korpusie skrzyni znajduje się jeszcze jeden korpus wraz z synchronizatorami

Widać także tarczki sprzęgła mokrego od rewersu które pracują w oleju

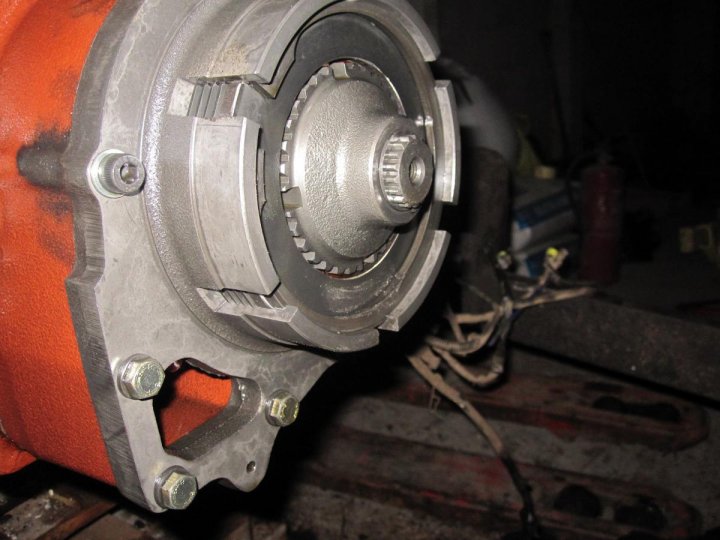

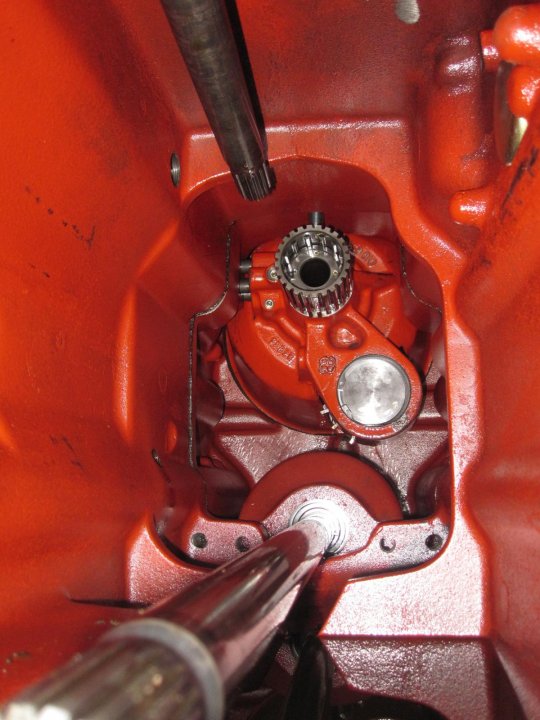

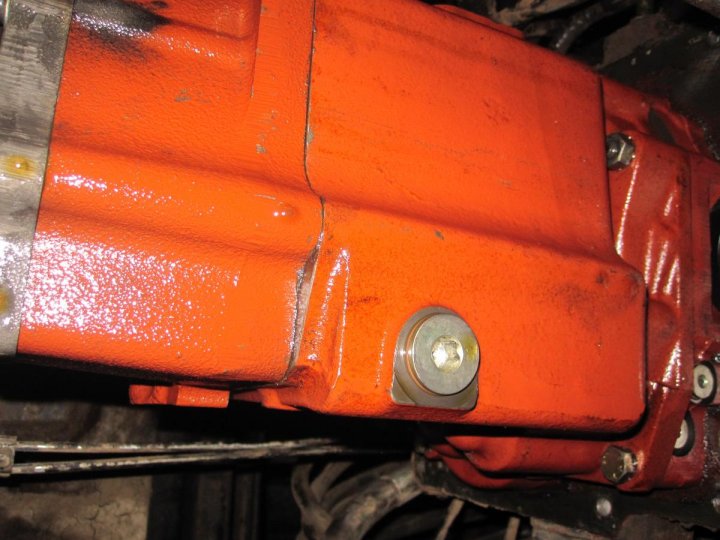

A tak wygląda kolejny segment skrzyni który pozostaje wraz z silnikiem

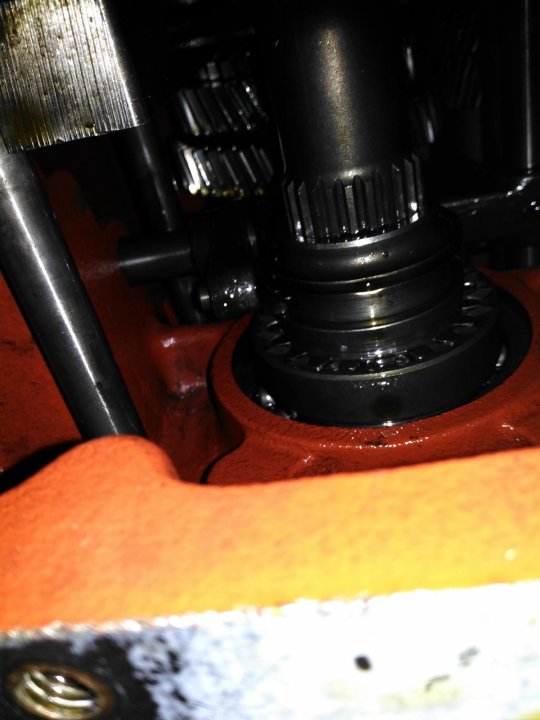

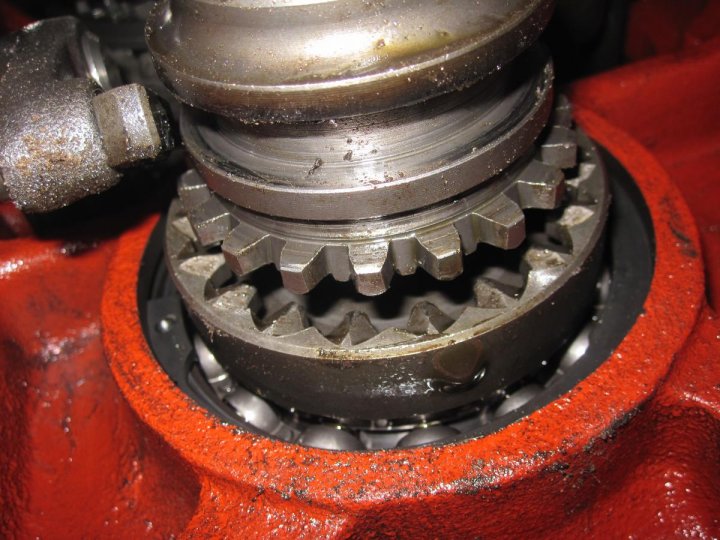

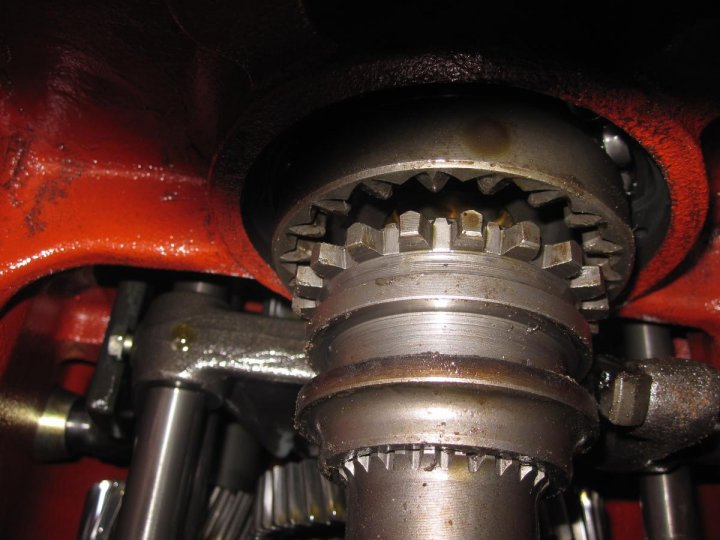

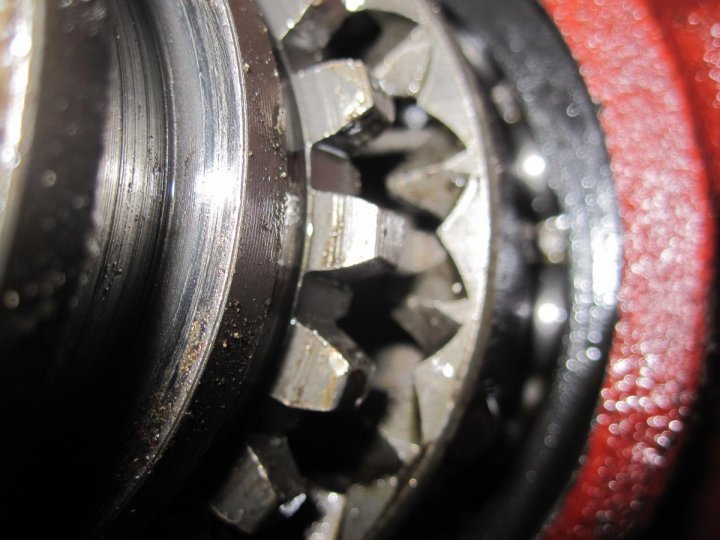

Tu widać uszczelniacz wraz z wałkiem który jest rozłączany za pomocą synchronizatora  z wałkiem na którym umieszczone są tarcze hamulcowe. jak widać jest zabezpieczenie segera ale od środka.

I taraz pytanie jak rozłączyć wałek z tarczami hamulca. Czy pod tym uszczelniaczem jest zabezpieczenie od str. uszczelniacza czy tylko od sierodka? Jak widać aby wyjąć włożyć uszczelniacz trzeba poluzować odkręcić tą drugą skrzynię.

Edytowane 4 Lipca 2017 przez Wojtas3c

[Wojtas3c]

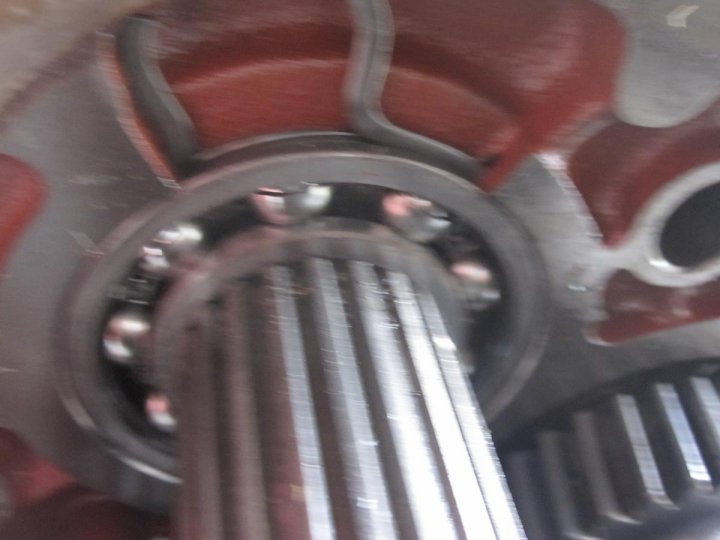

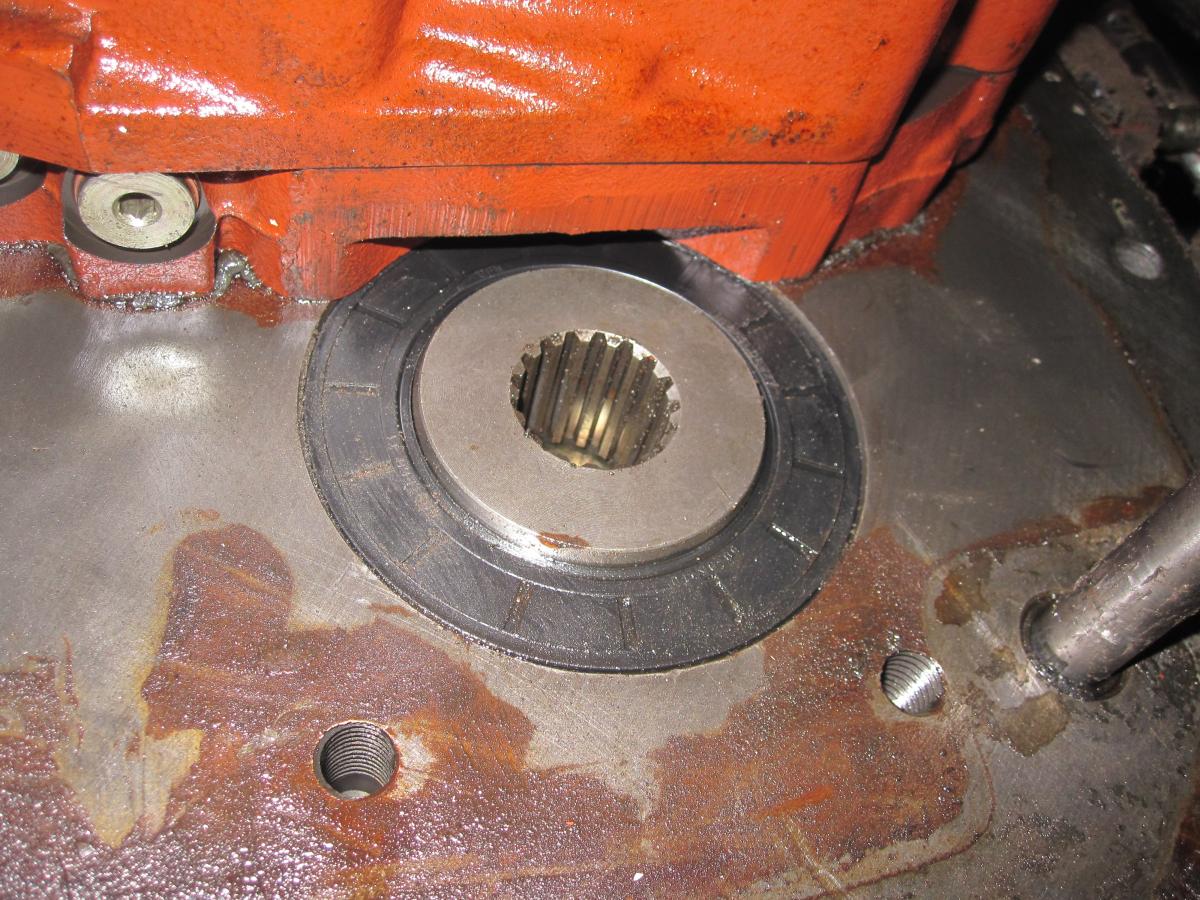

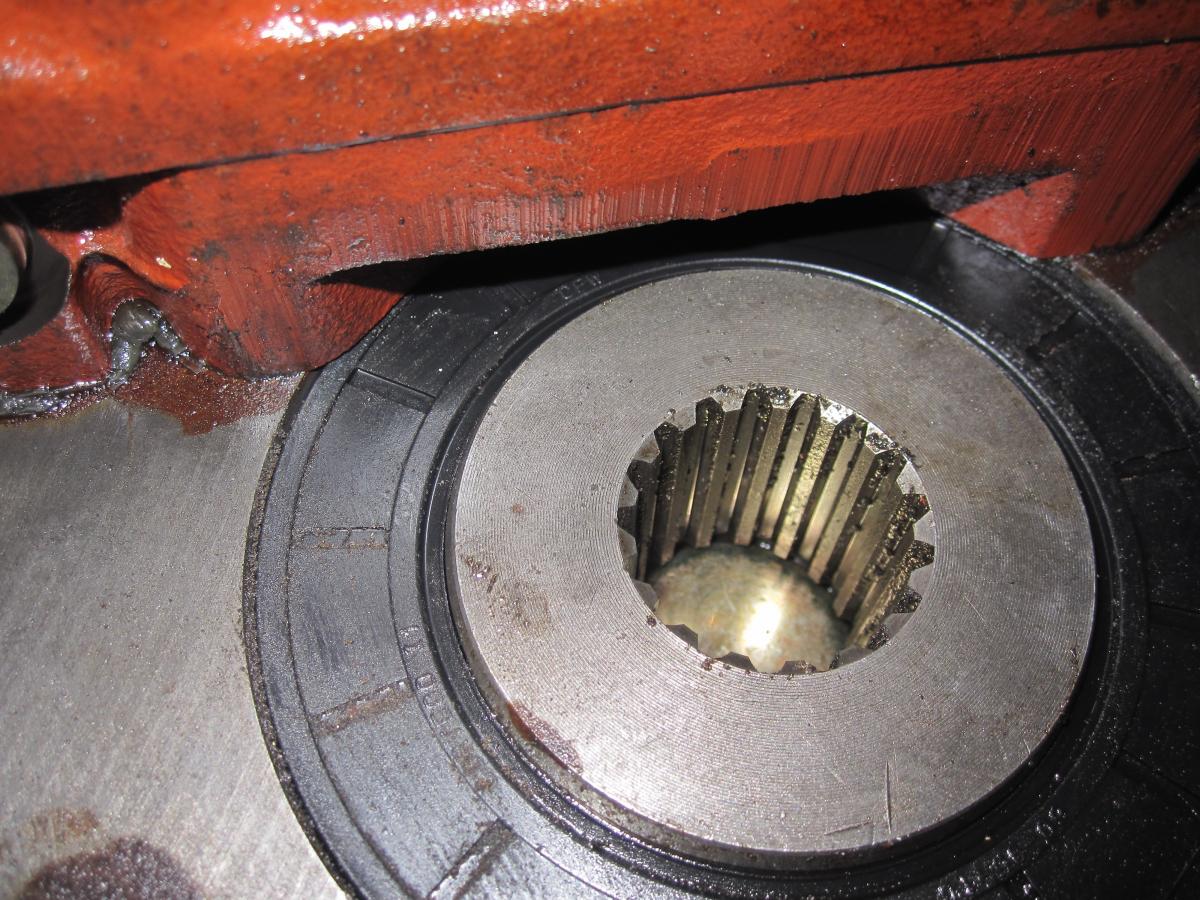

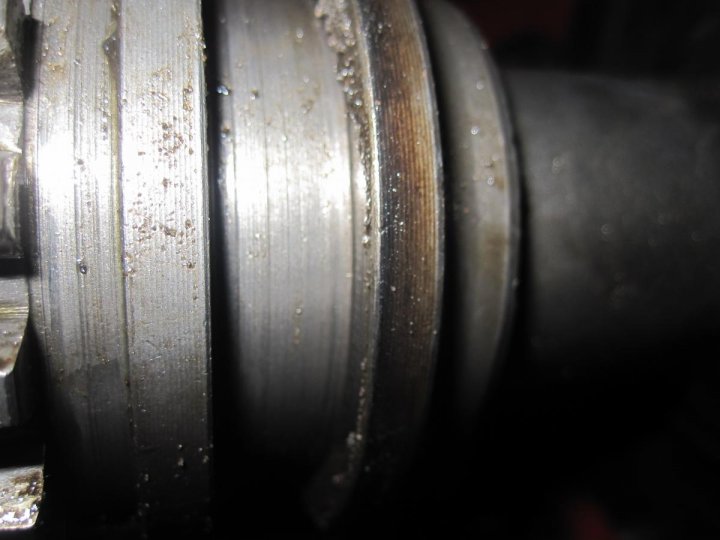

Uszczelniacz wału

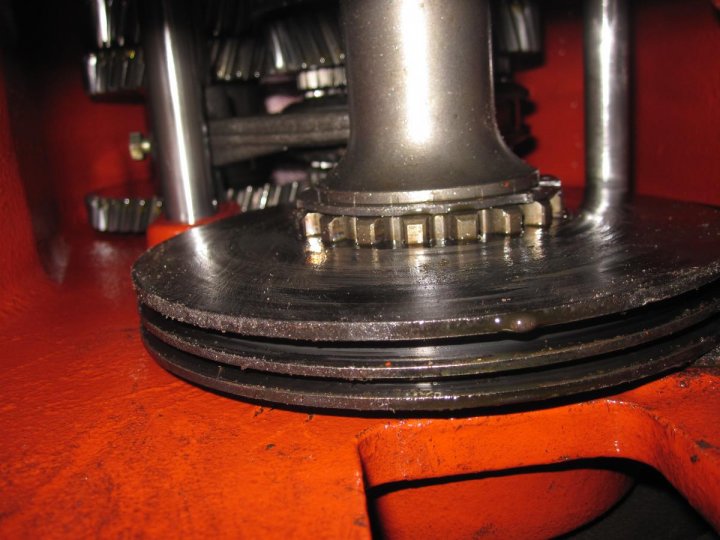

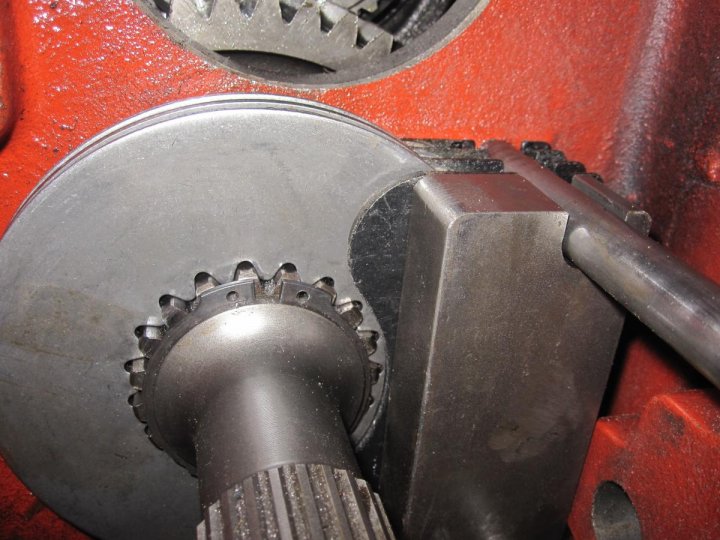

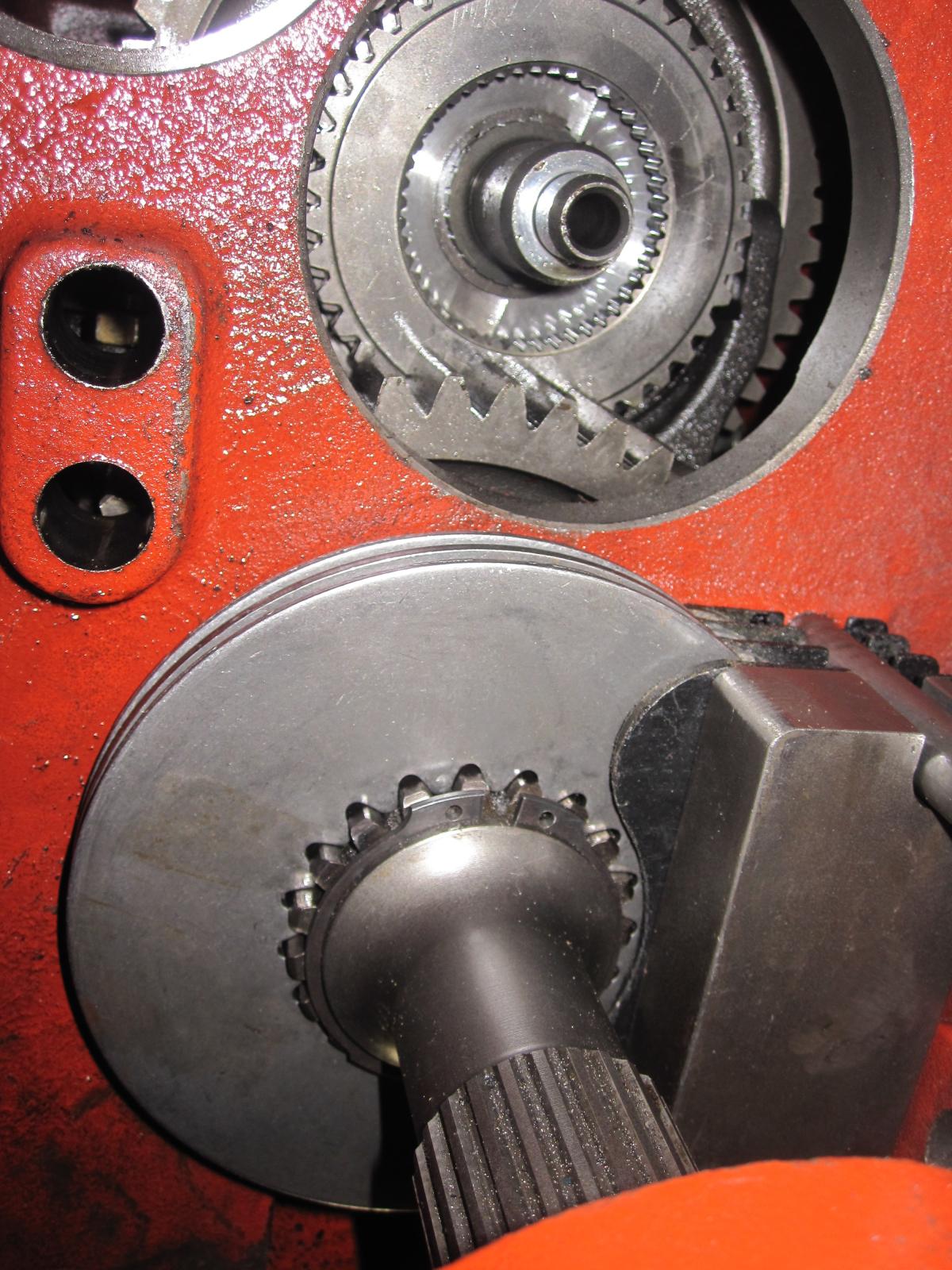

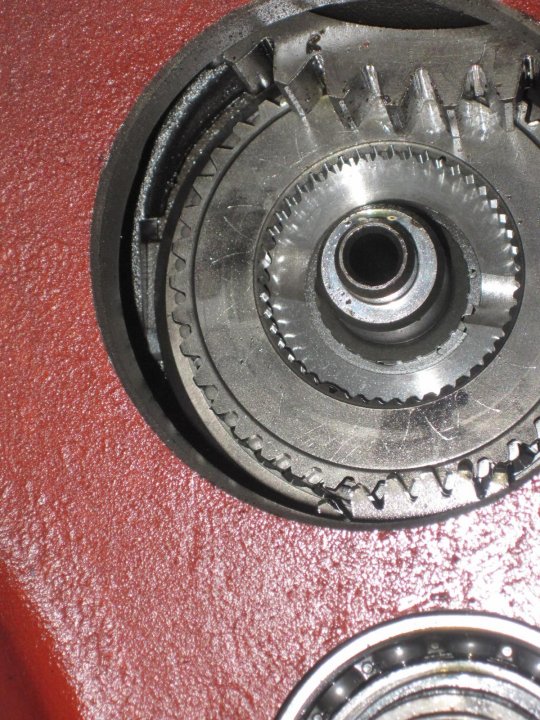

TARCZE HAMULCA RĘCZNEGO SDF

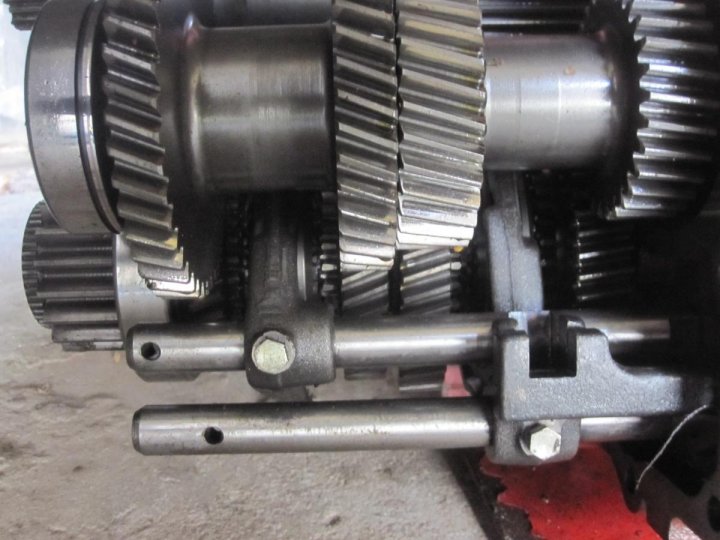

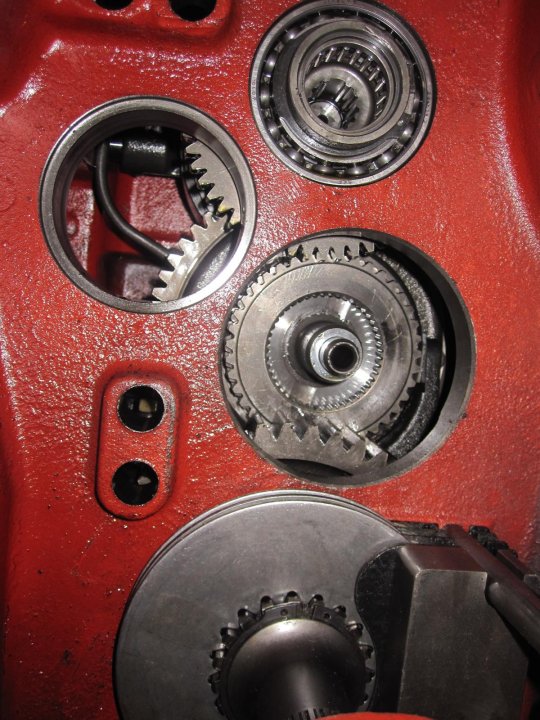

Koła zębate od skrzyni napędowej tylny most

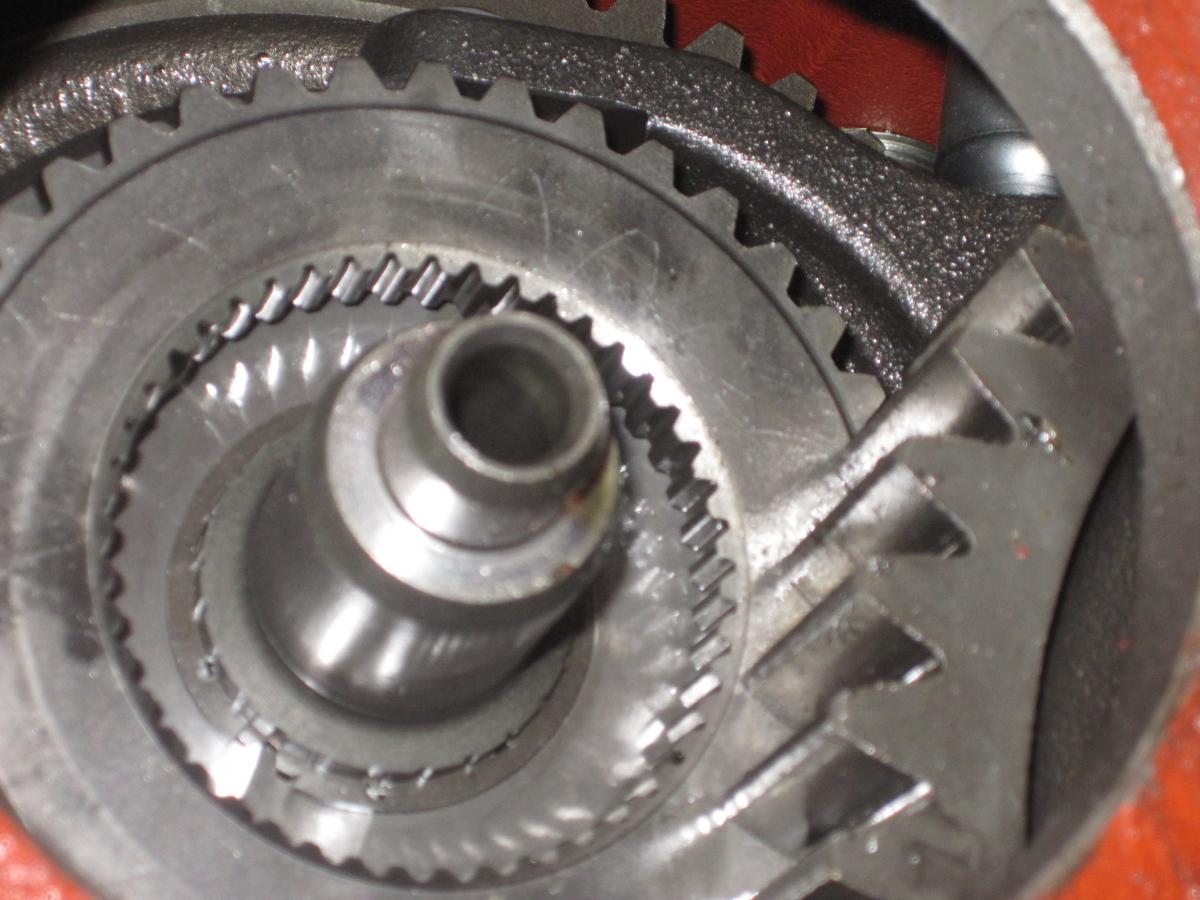

Koło zębate przesuwne napędu przedniego

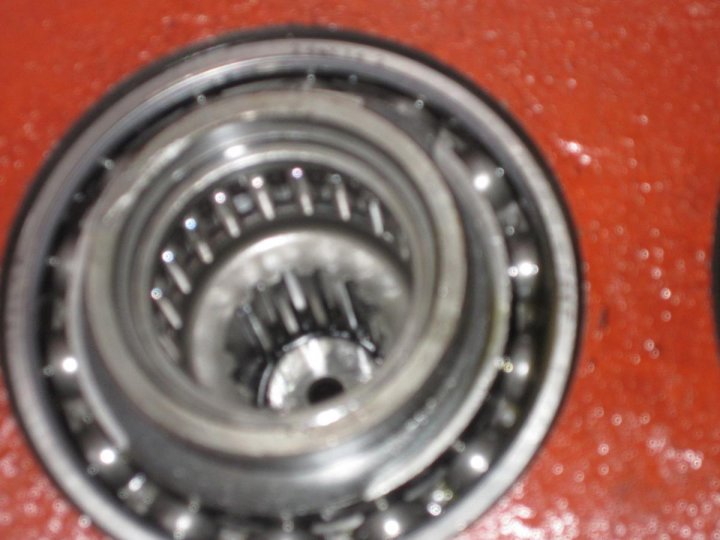

Napęd WOM tylny most

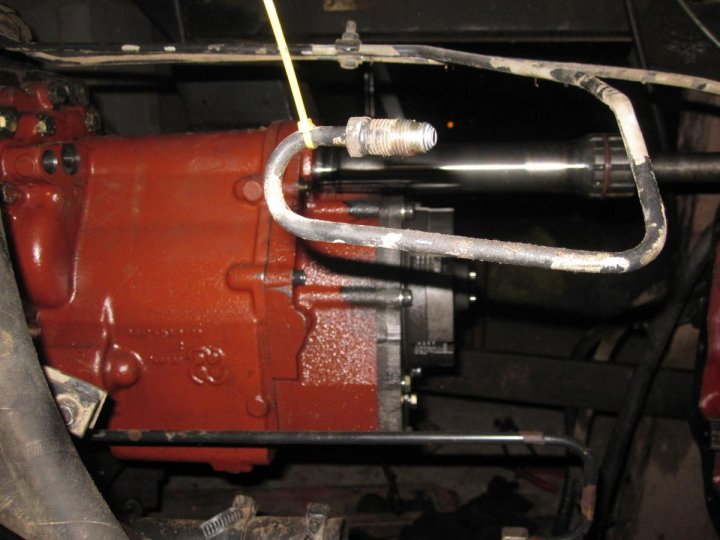

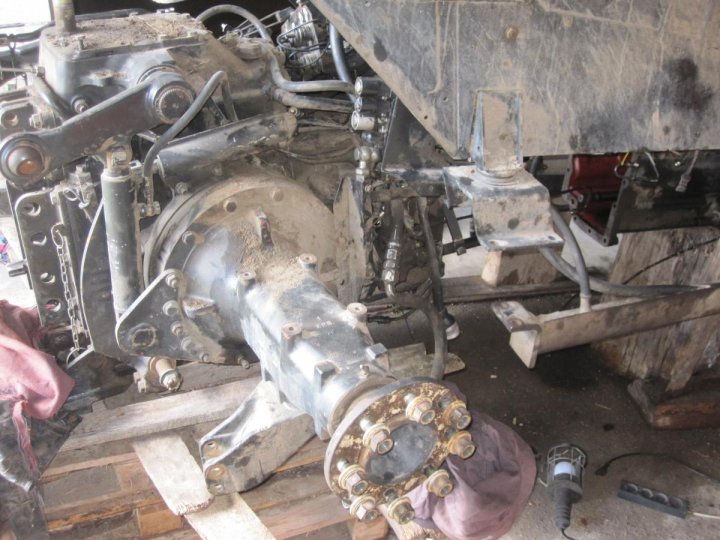

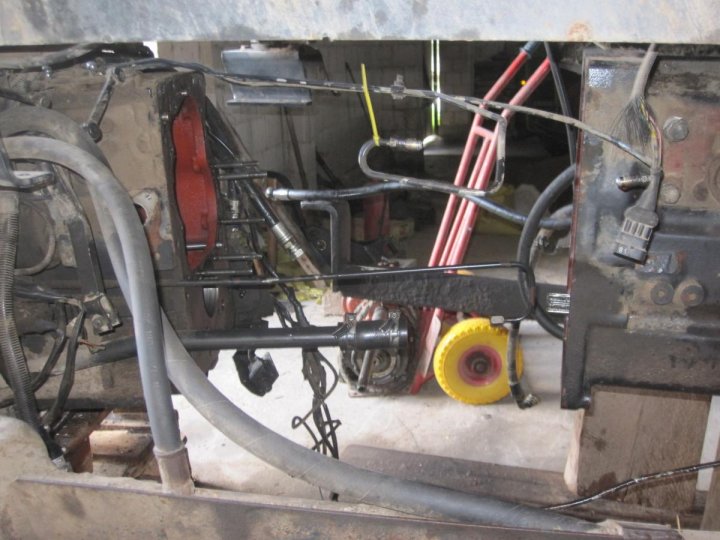

Rozjechana skrzynia

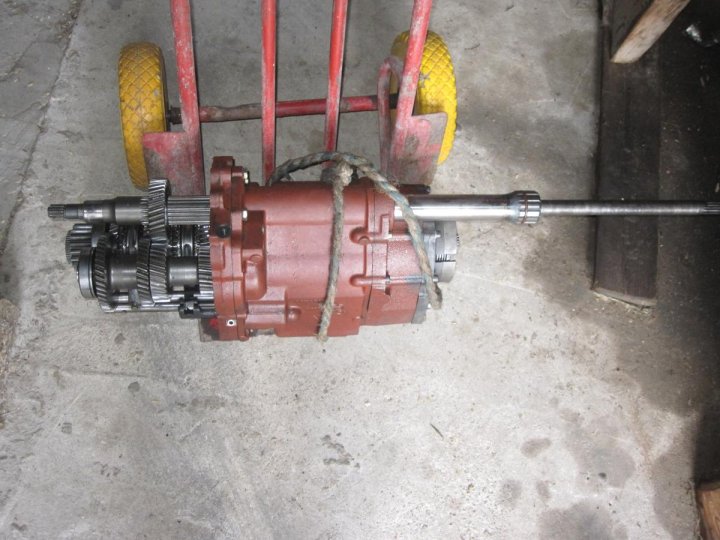

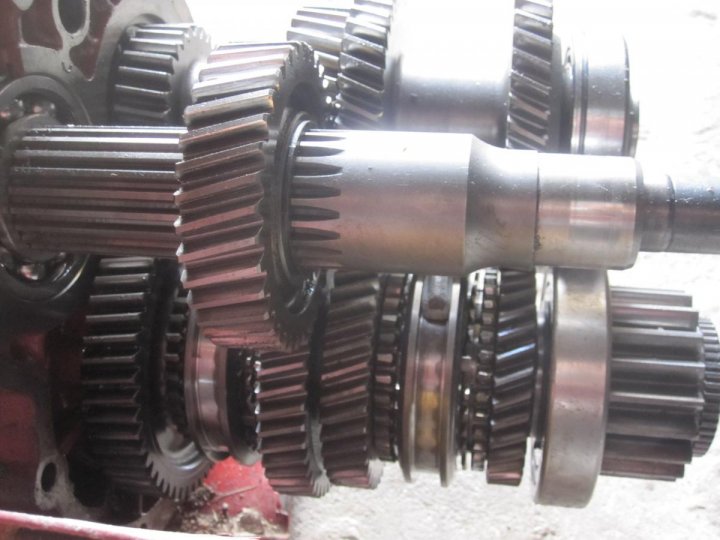

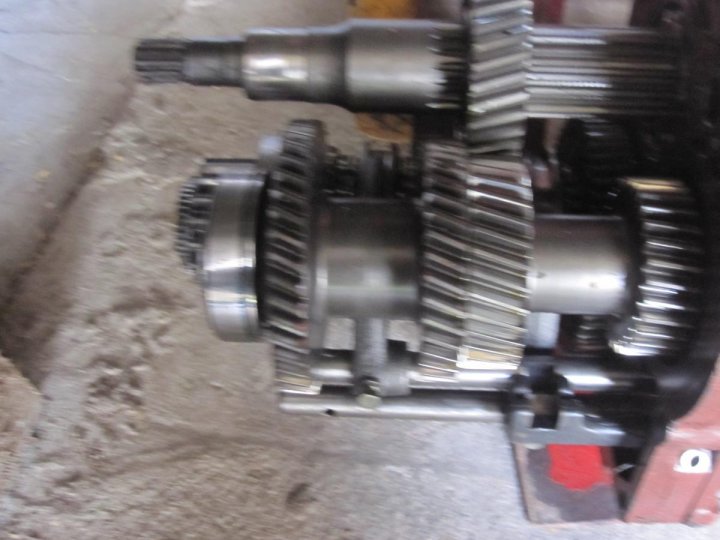

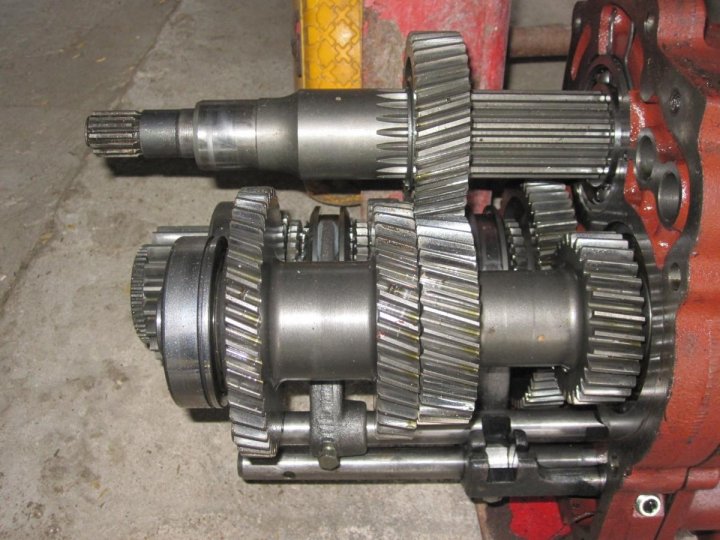

SKRZYNIA AGROSHIFT

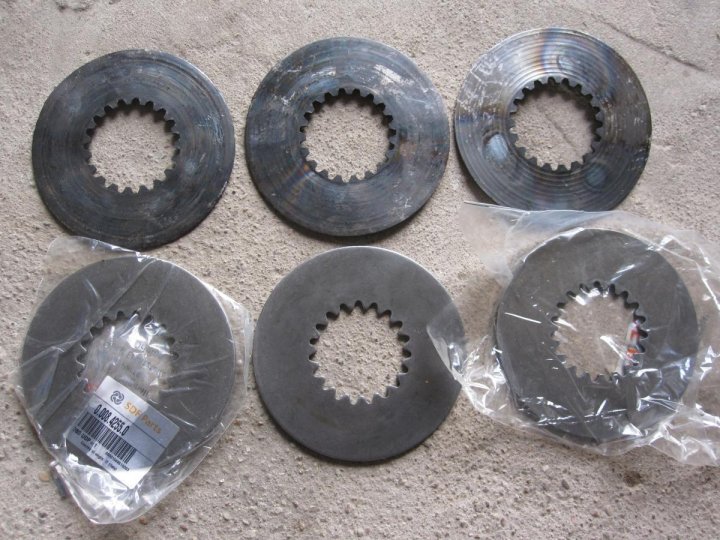

Nowe klocki i tarcze hamulcowe SDF

Tylny most

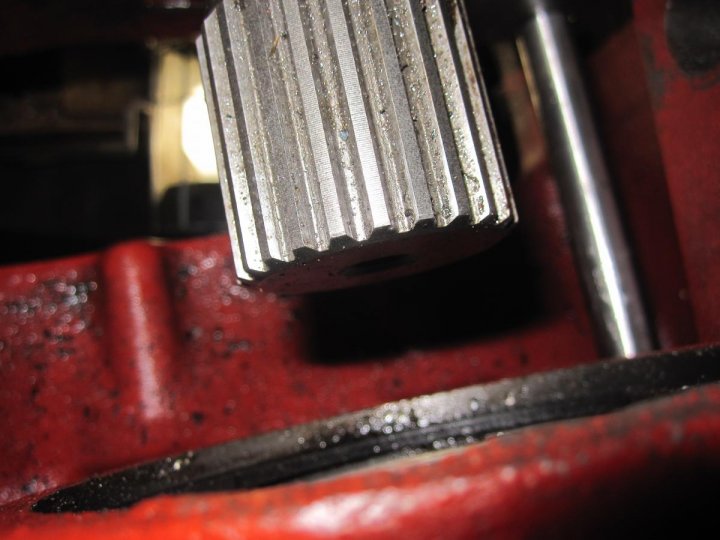

Wałek frezowany od napędu

Edytowane 22 Sierpnia 2017 przez Wojtas3c

[ansu]

U mnie mnie zając hałasuje aż się boję za to zabrać?

[Wojtas3c]

teraz masz łatwiej ponieważ opisałem na forum dużo szczegółów ja poszedłem jak w ogień ale się udało i opłacało



[zacx18]

czy normalne  że  w tych skrzyniach gdy reduktor  jest na zółwiu  na  4 i 5 biegu jęczy trochę skrzynia  w sensie trochę hałasuje  ?

[Wojtas3c]

Nie zauważyłem tego u siebie.

[Gość]

Odkopię trochę temat, coś stuka w środku na włączonym wom. Obstawiam że łożysko się skończyło. Rozbierać tak jak tutaj na dwie części i w której szukać winowajcy?

[PronarekP5]

Dnia 29.06.2017 o 09:24, piotrbm_211320 napisał:

wystarczy na 2 rozjechać przy tylnej ośce nie trzeba na 3

A czy do wymiany części z ręcznego i synchronizatora z rewersu wystarczy rozjechać go również na 2 czy na więcej? I w którym miejscu?

[piotrbm_211320]

do synchronizatora trzeba go bardziej połupać

[ansu]

A do półbiegów dużo rozbierania? Ślimak żółw niby ok, ale na zającu czasem hałasuje i szarpie przy przełączeniu. Ciśnienie jest pompa nowa wspomaganie działa na postoju

[PronarekP5]

@ansu w nim jest jedną pompa od półbiegow , wspomagania i hydrauliki? Czy da dwie osobne?

[ansu]

Dwie; jedna do wspomagania i dalej hydrauliki sterowniczej, druga podnośnik rozdzielacz i hamulec przyczepy. Same Antares II to samo co silver czy formula

[PronarekP5]

Gdzie znajduje się ta od wspomagania i skrzyni? Gdzie mogę podpiac manometr i sprawdzić ciśnienie na skrzyni? Jakie powinno być?

Edit :już mam cały katalog, 18 bar na skrzyni, 150 bar na orbitrolu.

Edytowane 25 Października 2020 przez PronarekP5

[Majster09]

Wiem że temat wiekowy, ale dodam od siebie że da się wymienić tarcze i klocki hamulca ręcznego bez rozpoławiania ciągnika.

[ansu]

Jak!!
