Mieszadło podrusztowe do gnojowicy

mogę prosic o więcej zdjęć i jaką grubość i z czego jest zrobiona prowadnica do mieszadła mieści się w szczelinę w rusztach?

Nie za wiele mam zdjęć, ale śmiało pytaj co interesuje. Prowadnica jest zrobiona z płaskownika 16x50 i jedynie rurka w której chodzi wirnik, mieszadło ma fi 18. Całości właśnie była robiona by weszło między ruszta.

Ja w wolnej chwili swoje zacznę kończyć. Muszę elektryka znaleźć żeby powiedział jak podłączyć włącznik gwiazda-trójkąt.

Z tym nie pomogę bo dziś sam szukałem schematów :D Też robisz podrusztowe?

32 minuty temu, Thomas2135 napisał:

Ja w wolnej chwili swoje zacznę kończyć. Muszę elektryka znaleźć żeby powiedział jak podłączyć włącznik gwiazda-trójkąt.

Wrzuć zdjęcie zacisków silnika jak i włącznika.

Nie chciałem Ci znów głowy zawracać, ale jeśli chcesz to podeślę. Silnik mam od kolegi jakieś 7 kW. To jakiś start typ, łapy ma na stałe jako odlew z korpusem, na silniku nie ma kostki. Była tylko połamana mała pokrywka zakrywająca otwór i przewody. Z silnika wychodzi 6 przewodów. 3 pojedyncze i 3 złączone razem. Podłączyłem te luźne pod wtykę to pracuje, ale nie wiem czy to gwieździe czy trójkącie. Resztę dopiszę na PW.

jak tu masz silnik I ile obrotow? jaki koszt budowy mieszadla?

Jak 3 razem to w gwieździe.



30 minut temu, Thomas2135 napisał:

? Z silnika wychodzi 6 przewodów. 3 pojedyncze i 3 złączone razem. Podłączyłem te luźne pod wtykę to pracuje, ale nie wiem czy to gwieździe czy trójkącie. Resztę dopiszę na PW.

jak nie ma kostki to bez jakiegokolwiek multimetra i rozłaczenia tego wspólnego punktu będzie ciężko to ogarnąć chyba że jakoś logicznie oznaczone że można poznać które należa do cewek tej samej fazy

mnie bardziej interesuje sam wirnik mieszadła? warto to wygiąć w lekki łuk końcówki łopat po obu stronach wałka by patrząc z boku przypominały bumerang ? poprawi to troche cyrkulację  ?

Edytowane 22 Stycznia 2018 przez konteno

32 minuty temu, Thomas2135 napisał:

Nie chciałem Ci znów głowy zawracać, ale jeśli chcesz to podeślę. Silnik mam od kolegi jakieś 7 kW. To jakiś start typ, łapy ma na stałe jako odlew z korpusem, na silniku nie ma kostki. Była tylko połamana mała pokrywka zakrywająca otwór i przewody. Z silnika wychodzi 6 przewodów. 3 pojedyncze i 3 złączone razem. Podłączyłem te luźne pod wtykę to pracuje, ale nie wiem czy to gwieździe czy trójkącie. Resztę dopiszę na PW.

Bez tabliczki ciężko będzie określić, czy silnik może pracować w trójkącie.

Po podłączeniu łożyska hałasowały, ale wydawało się właśnie że na gwieździe pracuje. Prędkość też jakby  niższa. Tabliczki właśnie brak a czytałem o tym, że jak silnik ma oznaczenie 230/400 to w pierwszym przypadku musi pracować na trójkącie (na gwieździe bez obciążenia się spali). Jak jest samo 400 to przełącznik gwiazda trójkąt. Przy tej mocy to raczej na pewno gwiazda-trójkąt.

Ja w swoim zredukuję obroty. Kupiłem koła pasowe 4HB 90 na silnik i 4HB 160 na oś miecza. Miecz to ze 2 lata temu zrobiłem i wisi. Wirnik czy śmigło kupię gotowe. Zrobiłem swoje, ale o wyważeniu nie ma mowy.

Troszkę źle wyczytałeś. Jeśli silnik ma oznaczenie 230/400 (220/380) lub też 380 Y to może pracować TYLKO w gwieździe. Po podłączeniu w trójkąt chwilkę pochodzi i pójdzie z niego dym. Jeśli jest 400/690 (380/660) lub 380 Δ to silnik podczas pracy ma być połączony w trójkąt (chyba że jego obciążenie będzie niewielkie to może w gwieździe), oczywiście do rozruchu można zastosować przełącznik gwiazda-trójkąt.

Masz dostęp do amperomierza ?

To widocznie nie wszystko napisali. Nie zgłębiałem więcej, bo bez tabliczki sam nic nie wiem.

Mam tylko taki miernik.

https://telmal.com/pl/p/Miernik-cyfrowy-DT9205A-multimetr-elektroniczny/2997

Silnik pracował w krajzadze podobno. Zdjęcia wrzucę, ale jeśli będzie problem z określeniem to poszukam jakiegoś elektryka od silników. Jeden do którego miałem jechać zawiesił działalność. Zobaczę czy drugi jeszcze pracuje.

A jakiś zwykły, analogowy amperomierz? Z maszyny nawet wyciągnąć na chwilę?

7 minut temu, Thomas2135 napisał:

...

Mam tylko taki miernik.

https://telmal.com/pl/p/Miernik-cyfrowy-DT9205A-multimetr-elektroniczny/2997

Silnik pracował w krajzadze podobno. Zdjęcia wrzucę, ale jeśli będzie problem z określeniem to poszukam jakiegoś elektryka od silników. Jeden do którego miałem jechać zawiesił działalność. Zobaczę czy drugi jeszcze pracuje.

zdjęcie obowiązkowe , uzwojenia wyprowadzone drutem czy linką ? jak połączony punkt wspólny gwiazdy? skręcony jak powróz czy jakąś kostką ?  po rozłączeniu chyba można miernik na zakres z diodą i "WI-FI"  i szukać wspólnych par

ale niech i mądzejsi się odezwą bo pomimo że radze to w wyuczonym zawodzie nie pracuję i niestety się odzwyczajam od fachu

@konteno wirnik zrobiłem tak jak chyba to odpisałeś. Silnik jest bez redukcji i ma około 1400ob/min i przy takiej budowie wirnika nie trzeba stosować reduktora. Przy zwykłej "łapacie" stosują reduktor by uzyskać 100-150obr/min. Sam wirnik jest podobny do tego z oferty na olx tylko mój jest niezależny od kierunku obrotów i może pracować w obie strony. @Thomas2135 w tym silniku też łożyska były do wymiany bo po włączeniu myślałem, że się zaraz rozleci :-) 50zł łożyska i mruczy jak nowy.

10 godzin temu, radmax napisał:

Nie za wiele mam zdjęć, ale śmiało pytaj co interesuje. Prowadnica jest zrobiona z płaskownika 16x50 i jedynie rurka w której chodzi wirnik, mieszadło ma fi 18. Całości właśnie była robiona by weszło między ruszta.

jak ma fi 18 to jak wchodzi między ruszta? Chyba że maciorowe albo bydlęce. Tucznikowe mają szczelinę 17 mm

Nie wiem kolego, nie znam się za bardzo na rusztach. Mieszadło było robione pod zamówienie dla znajomego i takie wymiary mi podał, w tym miałem się zmieścić. Może ruszta są już lekko zużyte i szczeliny delikatnie się powiększyły, a może taki producent, że zamiast standardowych 17 ma dobre 18 :)

thomas masz może link gdzie można kupić gotowe mieszadło montowane do silnika?

https://www.olx.pl/oferta/smiglo-mieszadlo-szczelinowe-do-gnojowicy-CID757-IDg7YJZ.html wykonanie bardzo fajne, ale za takie pieniądze chyba warto zrobić samemu. Mnie wyniosło jakieś 50-60zł i myślę, że gorzej nie będzie pracowało.

a jaki koszt budowy calego mieszadla?

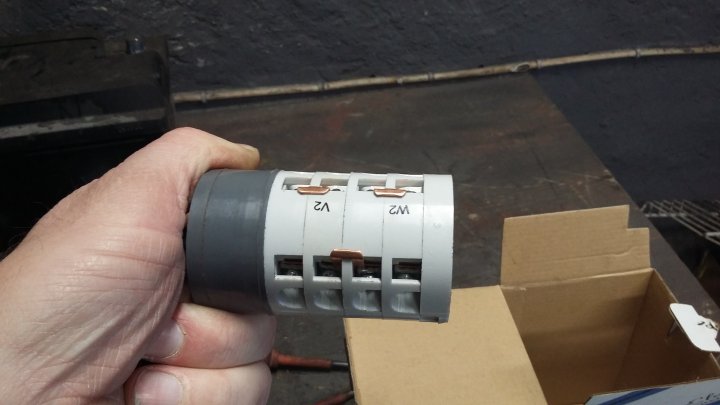

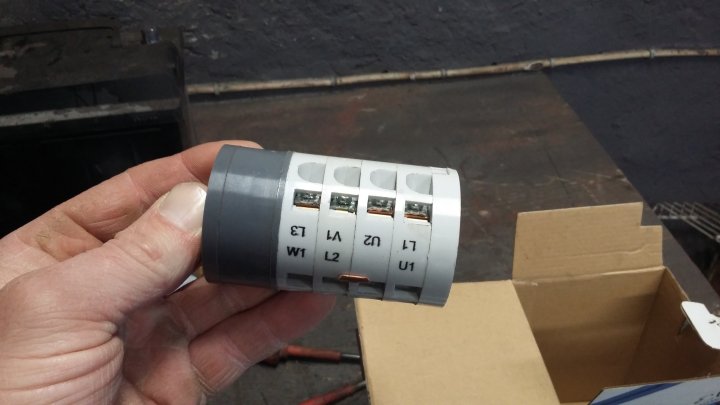

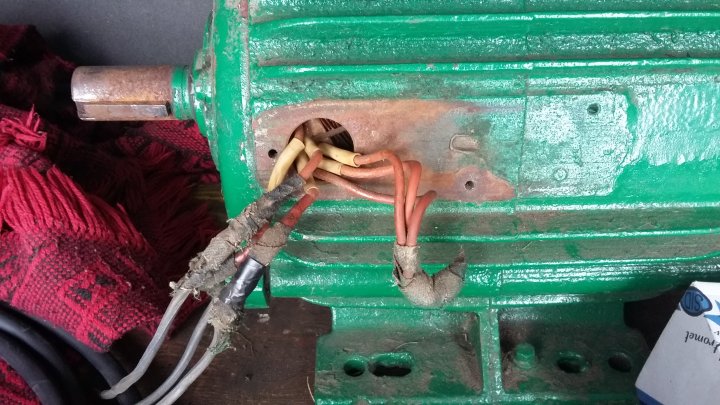

Tak to u mnie wygląda. Amperomierza nie mam u musiałbym kupić.

Co do mieszadła Radek to wpisz sobie w ox mikser podrusztowy, mieszadło podrusztowe. Jest kilku producentów i wersji. Jedni mogą sprzedać sam miecz a resztę dorobisz sam. Inny znów może zrobić bez silnika a Ty dostarczysz swój. Zawsze to taniej. Samo mieszadło-wirnik na końcu z rozkładanymi łopatkami jak u kolegi to koszt 550 zł. W wirniku jest otwór pod pręt fi 14. Może wysłać. Zalecany silnik 7 kW i obroty ok 950.

@radekz200 Koszta budowy zależne są od materiałów jakie użyjesz i czy to będzie stal nowa, czy z odzysku. Z nowym materiałem bez silnika to koszt lekko ponad 1000 zł. Co zaoszczędzisz to Twoje

Thomas to Ty bedziesz u siebie redukowal obroty przez kola pasowe?

Silnik ma ok 1400 obr i to trochę dużo. Gdzieś mi się przewinęła informacja, że takie mieszadło powinno mieć ok 700 obr. Wydaje mi się, że przy wysokich obrotach gnojowica będzie się pienić. Czekam na przesyłkę z kołami, więc odwrotu  nie ma. Silnik w gęstej bydlęcej gnojowicy będzie mniej obciążony.
