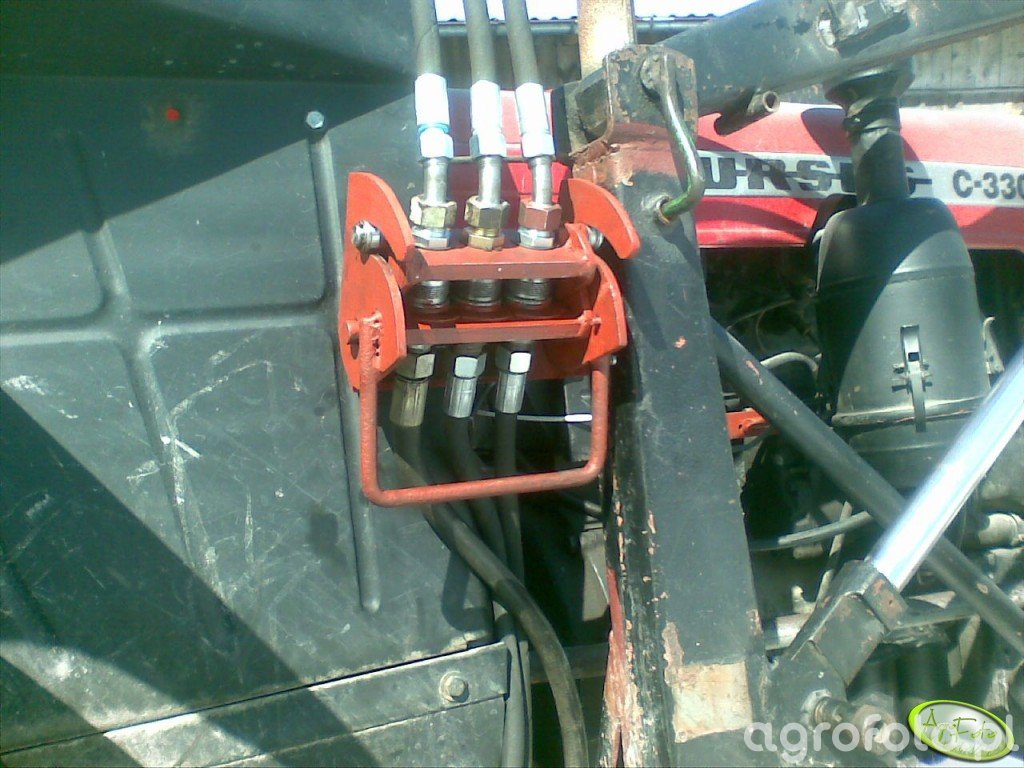

Szybkozłącze hydrauliczne

Chyba kojarze jak to działa, ale to sie tylko zamyką tą rączka? nie ma zadnego innego zabezpieczenia?

Tak, zamyka sie tylko rączką zabezpieczenie nie jest potrzebne na końcu jest małe wyżłobienie i sie nie otwiera

No to ciekawe, dwa ruchy ręka i 3 weze zapiete O ile wiem to jest cos podobnego stosowane w nowych ładowaczach

widziałem chyba podobne złączki w mf 3080 szło wcisnąć węże i wyciągnąć nie dotykając złączki

5 za pomysł i wykonanie.

cały czas nad czymś takim myślę tylko ciężko się przybrać

Świetne wykonanie .Gdzieś kiedyś czytałem że oryginał na 3 sekcje chyba pomad 3,5 tysią kosztuje ....

A czy dobrze widzę, to są szybkozłącza skręcane, ale bez nakrętek?

Tak to są te szybkozłącza skrecane lekko przerobione

Super pomysł też myślałem jak coś wykombinować na wzur nowych że wystarczy zamknąć rączką i tur spięty. Jak dobrze widzę to pozbyłeś się nakrętek i trzyma tylko zapięcie ? super robota(:

A jak ze szczelnością tego układu? Wszystkie to złącza hydrauliczne skręcane? (bez nakrętek)

nie no polak potrafi, zarabisty pomysł, prowadzenie tez zrobiłes? Gratuluje pomysłowości, jak to mowia potyrzeba matka wynalazkow. pozdawiam

Świetnie ci to wyszło. Mógłbyś pokazać lub chociaż opisać jak przerobiłeś te górne szybko złącza. Bo wydaje mi się że dolnych nie musiałeś przerabiać lecz te górne tak. Jak się mylę to mnie popraw.

Witam. Z górnych szybkozłącz zdemontowałem tylko nakrętki a wtyki wcisnąłem w blache gr.12mm i zabezpieczyłem z góry segerem

Aha. Dzięki. Też bym takie coś sobie zrobił ale pewnie ciężko to wszystko spasować.

No niestety łatwo nie jest otwory trzeba wiercić i roztaczać przez obie blachy naraz dopiero wszystko ładnie spasuje

czym to wszystko wycinałeś? dokładność tutaj to podstawa więc chyba ciężko takie coś zrobić przy użyciu tylko narzędzi ze swojego warsztatu. pewnie nie obyło się bez lasera?

laser nie potrzebny, wystarczy tokarka i frezarka i troche umiejetności

kurcze jak mi by się takie coś przydało do mojego

rafal ja bym cos zaproponowal.. ale to juz w twojej kwestii

do bizona do hedera takie coś zrobić



wielkie 5
