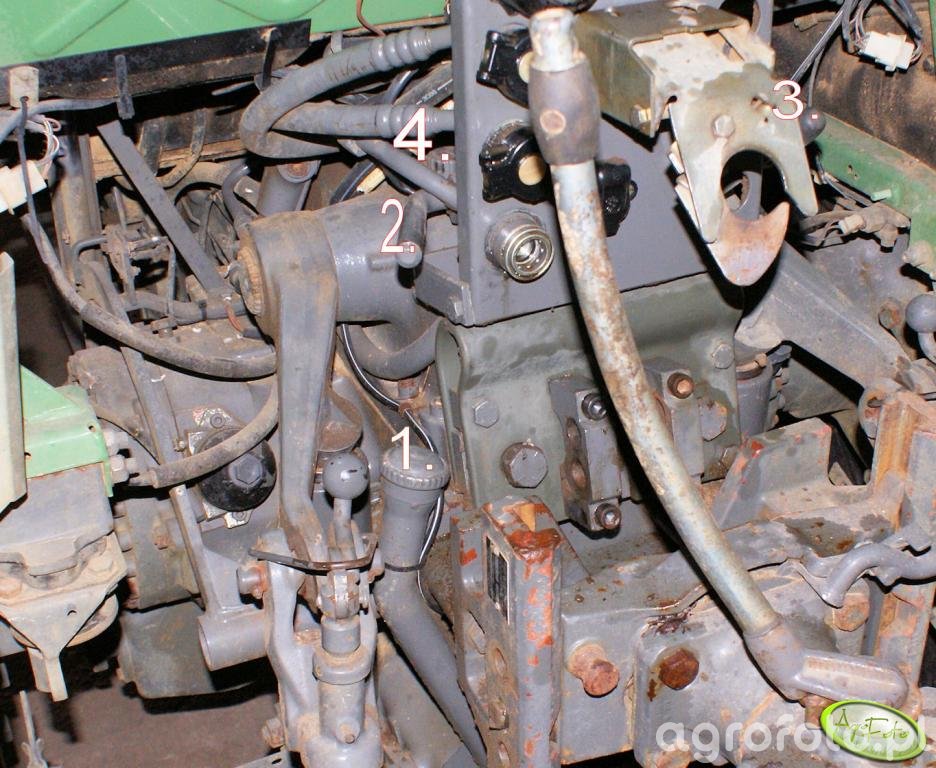

Fendt 309 ls tył

3 to mocowanie łącznika

3 to mocowanie łącznika







Chodzi mi raczej o ta dzwignie na ktorej jest kropka. mocowanie łącznika to ją troche zasłania na tej fotce

Jedynka to wlew oleju do przekładni powinien tam być również bagnet od poziomu oleju. Te dźwignie to nie mam pojęcia a wlew 4 to ma chyba coś wspólnego z podnośnikiem.

2 i 3 nie są to przypadkiem dźwignie do rozłączania szybkozłączy hydraulicznych??

2 i 3 nie są to przypadkiem dźwignie do rozłączania szybkozłączy hydraulicznych??



nom wlasnie nie. tu : http://www.agrofoto.pl/forum/Fendt-309-LS-...mage117068.html zamieszczam dokladniejsze zdjecie dzwigni numer 3

Moim zdaniem dźwignie 2 i 3 są od zmiany obrotów WOMu i od podnoszenia i opuszczania TUZu- zastępuje te przyciski na błotnikach gdy ciągnik ma EHR

dźwignia 2 to chyba blokada podnośnika...podnosi on do pewnej wysokości i stop...a 3 to jest wielka zagadka

tak wiec:

nie mam ehr'u lecz sterowanie tuz'em jest na blotniku poprzez dzwignie polaczona z dzwignia w kabinie, w kabinie sa ograniczniki azeby podnosnik podnosil sie i opadal do okreslonego pułapu.



zmiana obrotów wom'u jest za pomoca dzwigni w kabinie



tak wiec tez nie to:/

Co do dźwigni 3 mi kiedyś koleś mówił żeby tej dźwigni nie przestawiać i nie ruszać jak kupowałem swojego parę lat temu. Coś tam mówił że coś się nią rozłączą ale już dokładnie nie pamiętam o co mu chodziło.

Dźwignia 2 służy raczej do rozłączania podnośnika. Gdy przestawiłem ją u siebie to podnośnik nie reagował

3 to raczej ogranicznik np. podczas transportu co by nie opuścił się podnośnik (dźwignia na maxa w górę i nie opuszcza) bądź regulator wysokości opuszczania podczas gdy wykonujesz prace na stałej wysokości.
