Czujnik prędkości opryskiwacza - kablem z ciągnika przez ISO 11687

[yacenty]

Hej,

Ciągnik ma złącze ISO11687 które podaje prędkość ciągnika - 7 pinowe
W opryskiwaczu sygnał prędkości jest podawany przez kabel 3 pinowy.

Ktoś z was robił przewód do podłączenia 7 pin do 3 pinów?

Niby są gotowe kable ale kosztują ok 400zł a po drugie jak czytam to pokazują praktyczną prędkość jazdy - czyli prędkość z radadu lib GPS.

Mój ciągnik wg specyfikacji na tym złączu podaje prędkość jesli jest wyposażony w GPS, a nie jest wiec zakłdam ze nie pokaze mi nic.

Stąd pomysł aby zrobić przewód i teraz pytanie. Po stronie ciągnika mamy: plus, masa, prędkość (na P1 - aktualna - z radaru, lub P2 - teoretyczna - ze skrzyni biegów). W opryskiwaczu mamy plus, masa sygnał.

Pytanie więc, czy potrzebuję zrobić przewód 3 żyłowy i podać plus, masa, prędkość? czy wystarczy podać tylko predkosć, przecież sterownik opryskiwacza jest zasilany innym przewodem prosto z akumulatora, więc po co mu jeszcze raz zasilanie?

[velFoka]

Kolega ogarnął temat czy nic? Bo mam ten sam problem plus nie wiem w sterowniku który przewód plus minus impuls

[yacenty]

Kupiłem przełącznik Mullera, Kardan radar za 50zl i działa

[velFoka]

A to pod gniazdo iso podłączone czy nie?

[yacenty]

Pod to iso

[velFoka]

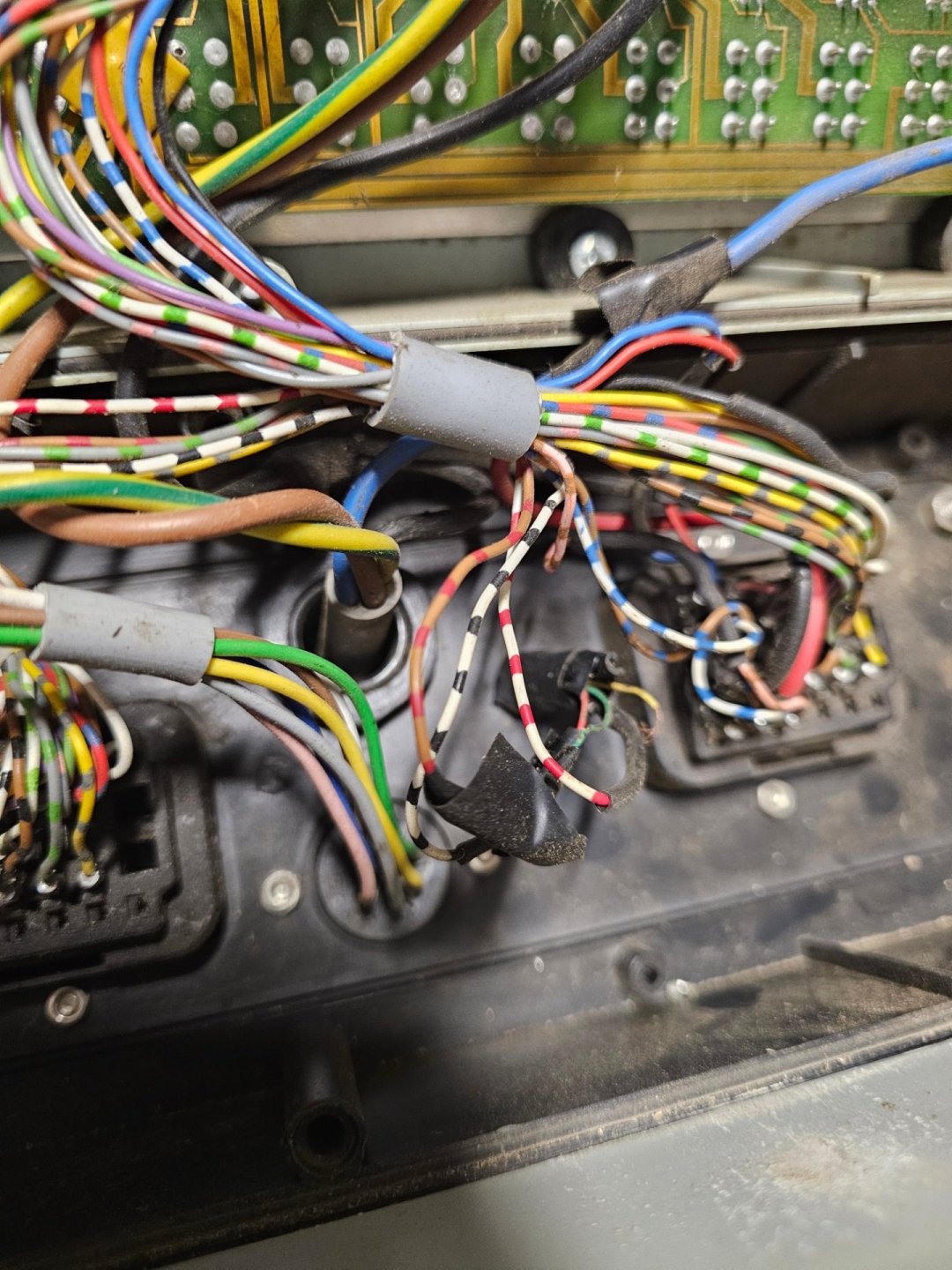

A czy jesteś w stanie pomóc rozszyfrować które przewody to plus, minus i impuls? To jakoś da się z płyty ogarnąć? Bo mam sterownik od opryskiwacza i są 3 przewody podłączone pod gniazdo usb które było połączone pod czujnik indukcyjny. Jako że mam w ciągniku iso 11786 i tam jest od prędkości to chciałbym to zgrać. To zdjęcie sterownika i tych 3 przewodów (brązowo-czerwony, biało-czarny i biało-czerwony) podłączonych pod usb

[yacenty]

Nie pomogę. Wiem gdzie to jest w ISO, bo ISO jest opisane.

Na 1 i 2 jest prędkość a na 7 masa. Musisz tylko sprawdzić która prędkość jest z wału, a która z radaru

[velFoka]

Ja chcę podłączyć z prędkości skrzyni bo nie mam radaru. No nic dzięki za podpowiedzi 🍺

[yacenty]

w tym drugim temacie wrzuciłeś schemat, i juz, pod to złączka

albo wez kup oryginalny kabel do tego sterownika i juz

[velFoka]

Podłączyłem i jeden przewód wystarczy aby był impuls lecz zakłamane wartości. Czy mógłbyś pokazać jaki radar i przełącznik kupiłeś o których pisałeś?

[yacenty]

Domyślnie ISO daje 130imp na metr, ale ja to delikatnie zmieniłem. Teraz nie pamiętam czy 125 czy 135. Jechałem ciągnikiem i patrzyłem co pokazuje ciągnik a co pokazuje opryskiwacz. Tylko ustawiałem to dla prędkości 10km,/h bo tyle jeżdżę opryskiwaczem. Jak ustawiałem na 4-5km to później przy 10 pokazywał 10.5-9.5

Po 5 kalibracjach jest git. Później poszukam zdjęcia tego przełącznika
