Podłączenie rozdzielacza ARAG

[Cezar81]

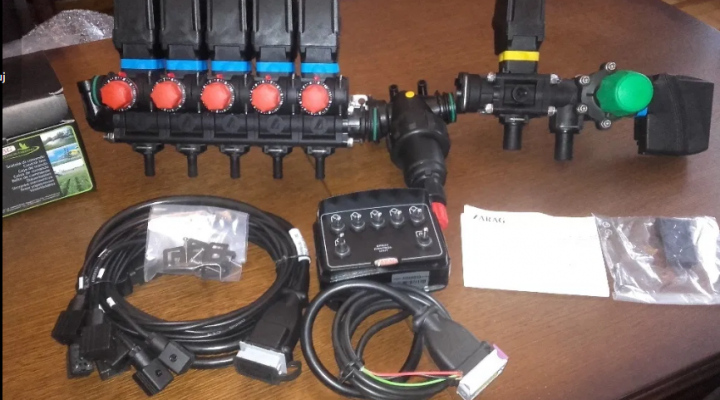

Witam Kupiłem kompletny blok elektrozaworów ARAGA czy ma ktoś z szanownych kolegów schemat jak podrze podłączyć tylko z dużym zaworem głównym z góry dzięki

[aprochota]

Ile cie to kosztowało i do jakiego opryskiwacza będziesz zakładał?

[Cezar81]

6049zł ale dostosowany do popy 280l do tego filtr ssawny filtry sekcyjne, trochę kolanek złączy. Przebudowuję nodeta

Edytowane 29 Marca 2020 przez Cezar81

[pala92]

Na koncach kabli masz opisane co do sekcji co do przeplywki co do zaworu glownego a co do czujnika predkosci. Nic skomplikowanego. Jak cos to moze podejrze w swoim.

[Cezar81]

2 minuty temu, pala92 napisał:

Na koncach kabli masz opisane co do sekcji co do przeplywki co do zaworu glownego a co do czujnika predkosci. Nic skomplikowanego. Jak cos to moze podejrze w swoim.

kable to pół biedy bardziej żeby ciecz dobrze podłączyć

[fezoi]

Za tym zielonym pokrętłem  jest króciec ?

[Cezar81]

4 minuty temu, fezoi napisał:

Za tym zielonym pokrętłem  jest króciec ?

Tak i nim trzeba zasilić, zastanawiam - mam prosty czy nie zmienić go na 90 stopni

[lukasz222]

Jesteś pewien że trzeba nim zasilić? U mnie zasilany jest króćcem pierwszym od prawej na dole, a ten za pokrętłem jest jako powrót swobodny do zbiornika

[Cezar81]

16 minut temu, lukasz222 napisał:

Jesteś pewien że trzeba nim zasilić? U mnie zasilany jest króćcem pierwszym od prawej na dole, a ten za pokrętłem jest jako powrót swobodny do zbiornika

kurcze masz rację to wylot zaworu maksymalnego ciśnienia a zasilnie dokładnie tak jak piszesz

[fezoi]

Kiedyś podobny montowałem (nie mam już tego sprzętu). Tak więc : zasilanie ten widoczny z prawej , ten niewidoczny( z tyłu) powrót do zbiornika , ten pod zaworem elektr. ( z żółtym paskiem ) powrót , ale bym dał pod niego mieszadło w zbiorniku , sekcyjne to wiadomo , przelew z sekcji (ten po lewej) też do zbiornika . Ps . Z filtra jest odpływ pod czerwonym pokrętłem ?

[Cezar81]

28 minut temu, fezoi napisał:

Kiedyś podobny montowałem (nie mam już tego sprzętu). Tak więc : zasilanie ten widoczny z prawej , ten niewidoczny( z tyłu) powrót do zbiornika , ten pod zaworem elektr. ( z żółtym paskiem ) powrót , ale bym dał pod niego mieszadło w zbiorniku , sekcyjne to wiadomo , przelew z sekcji (ten po lewej) też do zbiornika . Ps . Z filtra jest odpływ pod czerwonym pokrętłem ?

Super dzięki jest z filtra odpływ

[fezoi]

Przy pracy powinien być zakręcony , tylko do przepłukania odkręcasz  ( powrót do  zbiornika) . U mnie to się nie sprawdzało , wolałem rozkręcić filtr i przepłukać tradycyjnie .

[Cezar81]

3 godziny temu, fezoi napisał:

Przy pracy powinien być zakręcony , tylko do przepłukania odkręcasz  ( powrót do  zbiornika) . U mnie to się nie sprawdzało , wolałem rozkręcić filtr i przepłukać tradycyjnie .

ok super dzięki za radę

[lukasz222]

Ciekawe z tym zakręceniem. Mam podobny system i filtr w MGM i tam serwisant przy uruchomieniu mówił, że tam mogę regulować ciśnienie jakie idzie na sekcje, w razie gdyby komputer krzyczał że potrzebuje więcej, lub mniej. Generalnie cały czas jest w jakimś stopniu otwarty

[fezoi]

Ciekawe , filtr  jest od filtrowania , a do regulacji ciśnienia są zawory  . Tak mi się wydawało , ale jak serwisant mówił ...

[lukasz222]

No wiesz, ja tam sprzeczać się nie mam zamiaru, tak byłem poinstruowany. Swoją drogą jesli filtr ma otwarty zawór to masz ciągłe samooczyszczanie.

[Cezar81]

Teraz kupilem rozdzielacz hydrauliczny  sterowany elektryczniei zastanawiam się jak podłączyć

[yacenty]

Jaki ten rozdzielacz hydrauliczny? tez szukam coś ciekawego

[Cezar81]

kupiłem normalny  5 sekcji z elektrozaworami jak na razie bez problemu

dokładnie taki https://allegro.pl/oferta/rozdzielacz-hydrauliczny-5-sek-40l-elektryczny-12v-10490829790?utm_feed=aa34192d-eee2-4419-9a9a-de66b9dfae24&utm_source=google&utm_medium=cpc&utm_campaign=_mtrzcj_czesci_czesci-samochodowe_pla_ss&ev_adgr=Czesci_samochodowe&ev_campaign_id=14491971570&gclid=Cj0KCQiAxoiQBhCRARIsAPsvo-w2AepvDV7NX6RYB6g0q7XT-wvYL_Mcbi_Fvo0sor42NlOMgdLqSEsaArABEALw_wcB

Edytowane 8 Lutego 2022 przez Cezar81
