Przerobiona hydraulika MF 255

[marek07]

Dzień dobry,
chciałbym podzielić się z Wami moją modyfikacją hydrauliki zewnętrznej w MF 255. Pomysł znalazłem na forum, który jeszcze bardziej ulepszyłem.

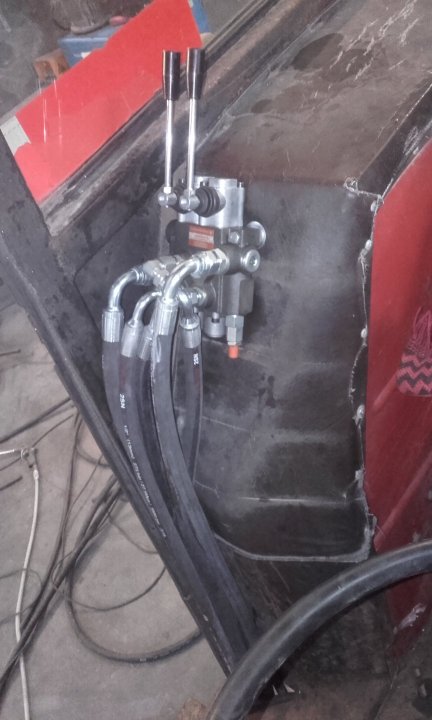

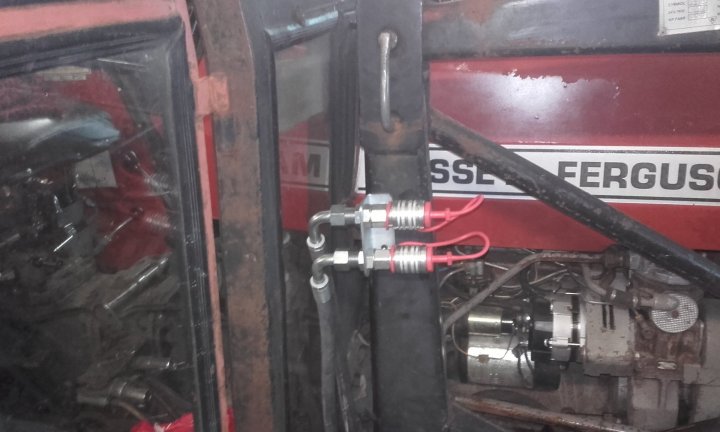

Ciągnik miał standardową hydraulikę. Było to uciążliwe, np. podczas pracy owijarką trzeba przełączać dźwignię pod siedziskiem. Teraz podnoszenie podnośnika jest także w rozdzielaczu. Zrobiłem 2 wyjścia do ładowacza w oddzielnym rozdzielaczu na błotniku (rozdzielacz z jedną sekcją nurnikową, ponieważ siłowniki podnoszące ramę ładowacza są jednostronnego działania). Drugi rozdzielacz zamontowałem w miejscu starego. Również z jedną sekcją nurnikową do wyładowania kuli z owijarki. Teraz działa to bez przełączania dźwigni pod siedzeniem. Druga dźwignia jest do dwóch wyjść hydraulicznych. Tworzę ten post z myślą zainspirowania innych do tak użytecznych zmian. Chętnie odpowiem na pytania odnośnie szczegółów.
Pozdrawiam.

[Piotr6991z]

Mam podobnie zrobione u siebie z tym, że mam rozdzielacz 3 sekcyjny. 1 sekcja to podnoszenie tura, 2 sekcja wyjścia hydrauliczne i 3 sekcja to podnośnik. Ciągnik u mnie pracuje z wycinarką teraz praca to przyjemność, nic nie trzeba przełączać.

[przemekuliski]

jakbyś j szcze dołożył jedna sekcję sterowana ehr to już by był luks

[marek07]

Zrobiłem tak dlatego, że mój traktor pracował z turem jedno sekcyjnym na linkę i zależało mi na tym, żeby zrobić poziomowanie hydrauliczne. Teraz jest o wiele wygodniej.

[MariuszKlim]

Dnia 5.01.2020 o 21:30, marek07 napisał:

Zrobiłem tak dlatego, że mój traktor pracował z turem jedno sekcyjnym na linkę i zależało mi na tym, żeby zrobić poziomowanie hydrauliczne. Teraz jest o wiele wygodniej.

Jaki całkowity jest koszt takiej modyfikacji pod siedzeniem oprócz rozdzielacza na błotniku do tura?

[marek07]

Witam,całkowity koszt wszystkiego co jest na zdjęciach wyniósł 1350 zł, a sama przeróbka pod siedzeniem to około 750 zł, dokładnie trudno policzyć dlatego że było to robione razem i nie wiem ile dokładnie wyszło węży do tego rozdzielacza na błotnik,a ile do tego pod siedzeniem , i nie znam wszystkich cen kształtek i złączy.



[MariuszKlim]

rozumiem, pod siedzeniem ten nowy zawór wkręcony w korek to jest zasilanie do rozdzielacza? a gdzie wyjście doprowadzone?

[adam5555]

tez chcialem przerobic mf 255 mozna do pana numer kom sms moj numer to 516396584 z gory dzieki

tez chcialem przerobic mf255 czy mozna do pana numer sms na moj 516396584 chcialem zapytac zdanie pozdro

[marek07]

17 godzin temu, MariuszKlim napisał:

rozumiem, pod siedzeniem ten nowy zawór wkręcony w korek to jest zasilanie do rozdzielacza? a gdzie wyjście doprowadzone?

Witam,proszę o nr. telefonu to wyjaśnię dokładniej  a będę robił jeszcze fotki dokładniejsze  panu ,,adam5555''  to i panu wyślę i wyjaśnię . Pozdrawiam.



[marek07]

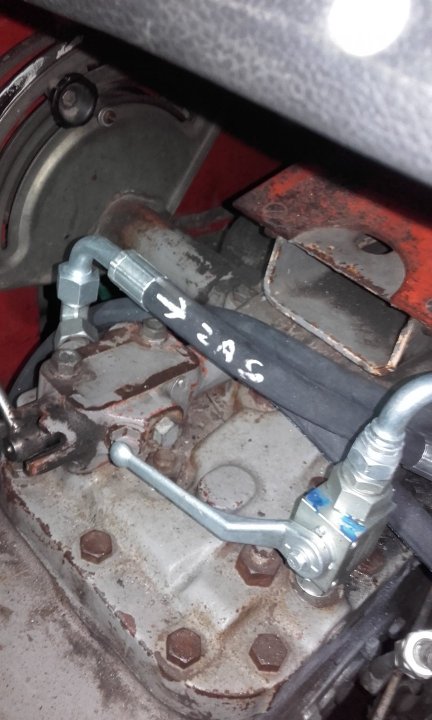

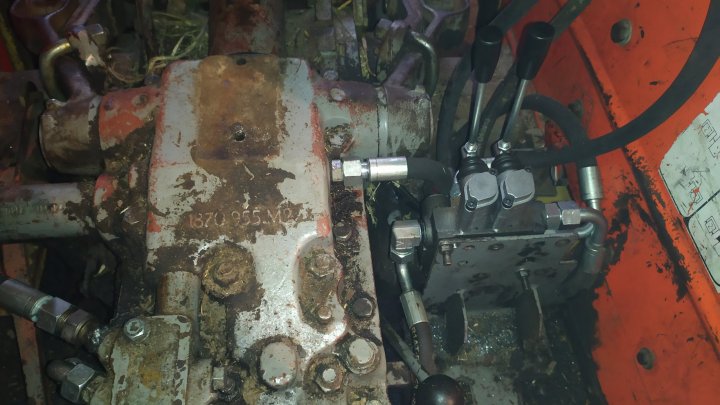

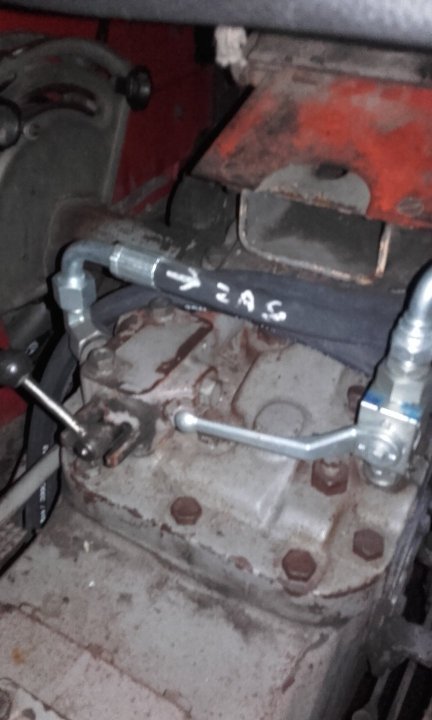

Zasilanie jest podłączone foto nr 2 tam gdzie ta okrągła gałka, a tam gdzie ten zawór to jest podłączony podnośnik żeby też podnosić  dziwignią rozdzielacza ,,sekcja z nurnikiem" wtedy gdy jest przełączone na  wydatek siłowy. Powrót rozdzielacza podłaczony jest foto nr. 1 w blok tam gdzie orginalny  nypel .

[marek07]

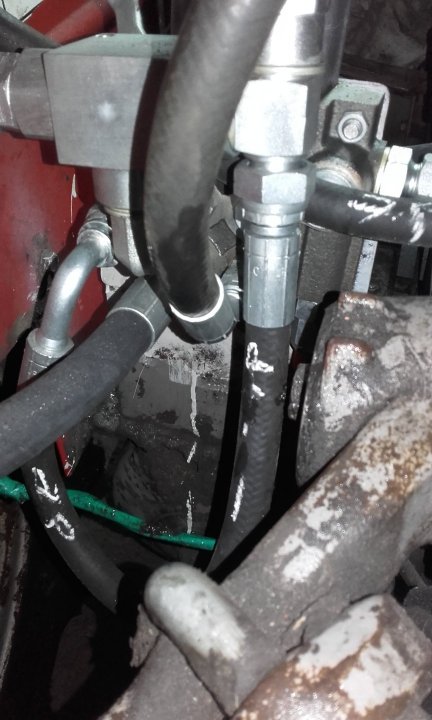

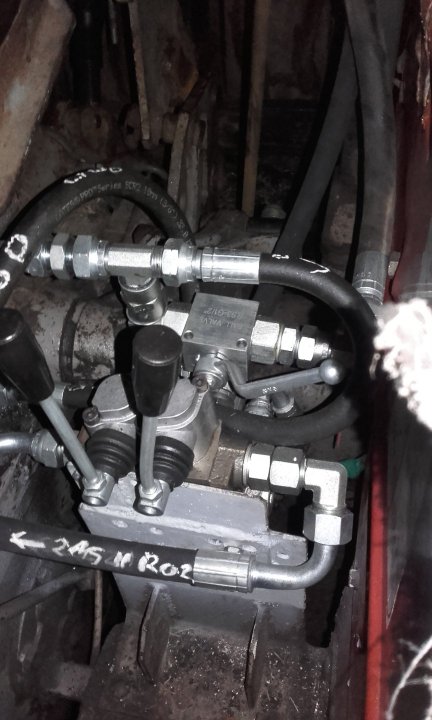

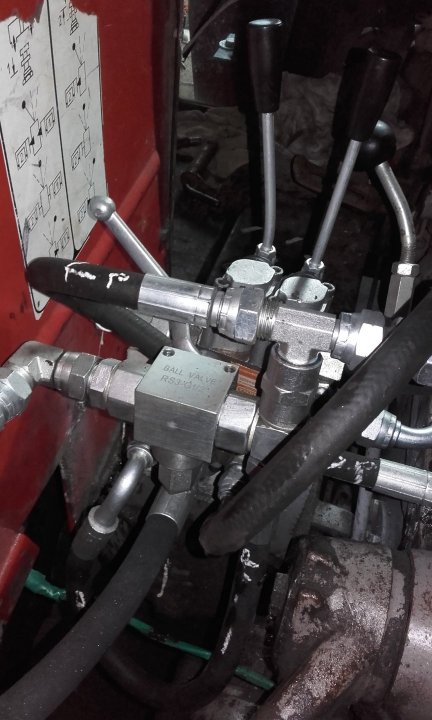

dokładniejsze  foto.

[MariuszKlim]

Dzięki za dokładniejsze info.

czyli jakbym podłączył rozdzielacz tura zasilanie do tej gałki pod siedzeniem  i powrót tam gdzie masz nowy zawór do podnośnika to by działało? bo chciałbym tylko pominąć oryginalny rozdzielać w mf 255

[marek07]

2 godziny temu, MariuszKlim napisał:

Dzięki za dokładniejsze info.

czyli jakbym podłączył rozdzielacz tura zasilanie do tej gałki pod siedzeniem  i powrót tam gdzie masz nowy zawór do podnośnika to by działało? bo chciałbym tylko pominąć oryginalny rozdzielać w mf 255

proszę o tel . mój numer 506672536



[marek07]

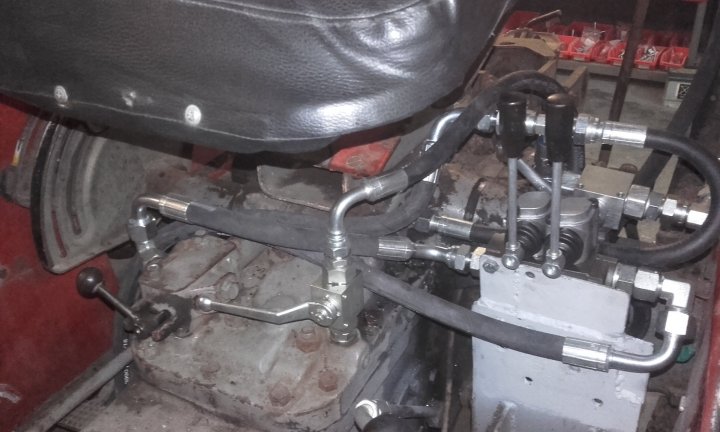

 Nie będzie działało dlatego żea powrót musi być podłączony  fot.nr.7 oryginalny rozdzielacz też tam ma powrót więc trzeba wstawić trójnik , a gdzie  ten zawór fot.nr. 1, 2, 3 to jest zasilanie podnośnika.

MariuszKlim najlepiej zadzwoń pozdrawiam

[adam5555]

hej dzieki za zdjecia jak bede montowal to dam znac pozdrawiam adam

[marek07]

link. rozdzielacza który zamontowałem https://allegro.pl/oferta/rozdzielacz-hydrauliczny-2-sekcyjny-40l-nurnik-8223344257



[MariuszKlim]

Ktoś mógłby mi podesłać wymiary cali do 4 otworów w zaworze do rozdzielacza pod siedzeniem? bo w sklepie lokalnym gdzie zakuwają nie mają takich wymiarów i muszę internetowo zamawiać.



[marek07]

Witam, niestety  nie wiem  bo było to dopasowywane  i nie pamiętam.

[MariuszKlim]

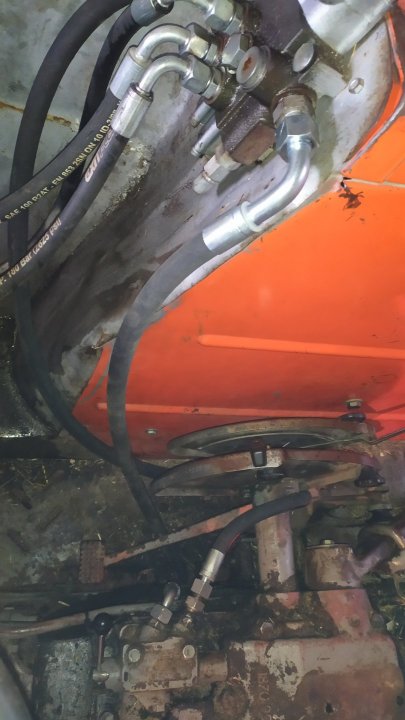

wstawiony nowy rozdzielacz 40l/min z nurnikiem i podłączony szeregowo z rozdzielaczem do tura.

ciśnienie około 150-160 barów (wolne obroty), na starym rozdzielaczu było 160.

jak ustawię dźwignię w rozdzielaczu na neutralny to ciśnienie powoli spada, muszę sprawdzić jak to będzie chodziło w praktyce czy tur samoczynnie będzie opadać.

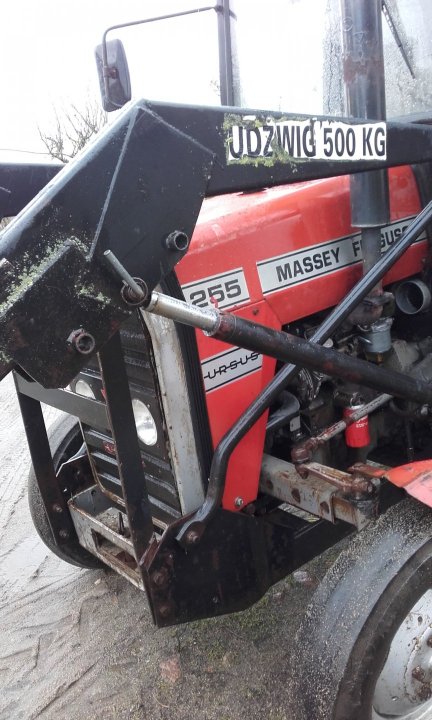

Tobie Marek miałem zrobić zdjęcia z mojego tura  dwusekcyjny na MF, postaram się to zrobić w najbliższych dniach bo wcześniej wyleciało mi z głowy.

[marek07]

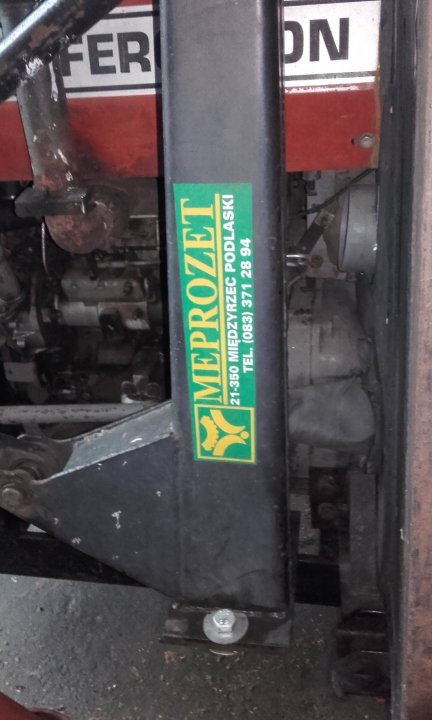

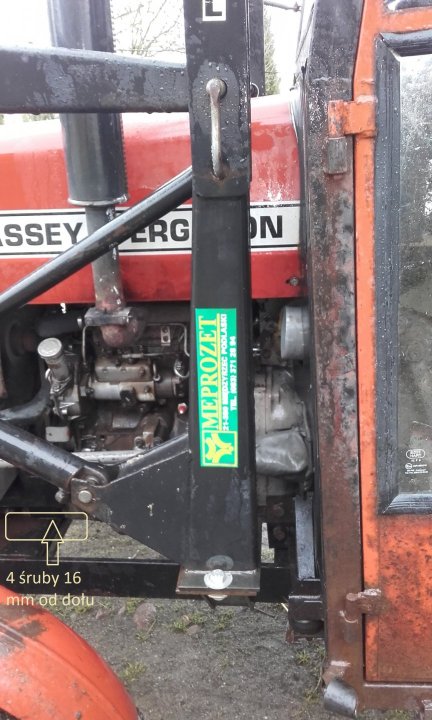

Witam, ja ciśnienia nie sprawdzałem ale opada tak samo jak przed przeróbką, a rama i mocowanie z przodu wygląda tak jak na foto.













[MariuszKlim]

 Dzięki za foto, będę musiał kiedyś przybrać się i podobnie zrobić w swoim żeby przód nie urywało na 4 śrubach 8.8 zaczep

[Radcza11]

Witam można prosić o kontakt też chce przerobić a mam kilka pytań .

[MariuszKlim]

dzisiaj zamontowałem wzmocnienie do tura tam przy zaczepie ale to śruby u mnie 14mm metryczne pasują. mam mały caownik to tylko na 2 śruby złapałem narazie.

[wysoki1122]

Dnia 16.01.2020 o 15:52, MariuszKlim napisał:

Ktoś mógłby mi podesłać wymiary cali do 4 otworów w zaworze do rozdzielacza pod siedzeniem? bo w sklepie lokalnym gdzie zakuwają nie mają takich wymiarów i muszę internetowo zamawiać.



@MariuszKlim i jak rozwiązałeś wpięcie do rozdzielacza da się kupić calowy nypel ?

[MariuszKlim]

2 godziny temu, wysoki1122 napisał:

@MariuszKlim i jak rozwiązałeś wpięcie do rozdzielacza da się kupić calowy nypel ?

niestety w Polsce nie mieli, na zamówienie może by się dało ale długo czekać. To wywierciłem otwór w korkuw tym zaworze pod siedzeniem, kolega ładnie zaspawał hydrauliczny nypel metryczny.
