Budowa plotera plazmowego CNC

30 minut temu, mikad napisał:

Zwróć uwagę że ten magnum ma palnik podłączony na stałe, jak będzie chodził tylko w maszynowym to nie ma problemu ale jak w międzyczasie będziesz coś chciał ciachnąć z ręki to już słabo z szybką wymianą.

Wiem o tym. On będzie na stałe przy CNC. Od czegoś muszę zacząć, a nie są to duże pieniądze. Jeśli nie sprawdzi się w CNC to pójdzie na warsztat do cięcia ręcznego.

Muszę jeszcze porobić zastrzały przy ramie, zrobić stół wodny, zmontować wszystkie czujniki zbliżeniowe do bazowania maszyny no i pływającą oś Z. Mam nadzieję że do czerwca się wyrobię...

Edytowane 1 Maja 2023 przez lobudek

No to jeszcze trochę dłubania jest. Na osi z też bazowanie z czujnika indukcyjnego czy zwykłego pstrykacza? A dla y czujniki dla każdego silnika osobno?

5 godzin temu, mikad napisał:

No to jeszcze trochę dłubania jest. Na osi z też bazowanie z czujnika indukcyjnego czy zwykłego pstrykacza? A dla y czujniki dla każdego silnika osobno?

Wszystko na czujnikach indukcyjnych SN04-N. Dla Y oczywiście 2 czujniki dla każdego silnika osobno,

A gdzie podłączasz drugi czujnik home dla y ? w instrukcji napisane jest żeby czujniki łączyć równolegle do jednego we home y a na schemacie z kolei żeby drugi podpiąć do input 1. Tylko ze w konfiguracji input 1 nie można przypisać czujnika home y'. Połączenie równolegle obu czujników jest bez sensu bo jak któryś czujnik zgubi kroki to całość i tak zbazuje się na pierwszym który zadziała a brama zostanie przekoszona.

Wszystko jest na schemacie od myplasm CNC.  Czujnik homeY do wejścia my plasm tak samo opisanego, natomiast homeY' do wejścia "input1" które jest konfigurowalne i może pełnić różne funkcje w tym homeY'. Póki co ustawiłem limity w programie i nawet przy 10m/min kroków nie gubi.

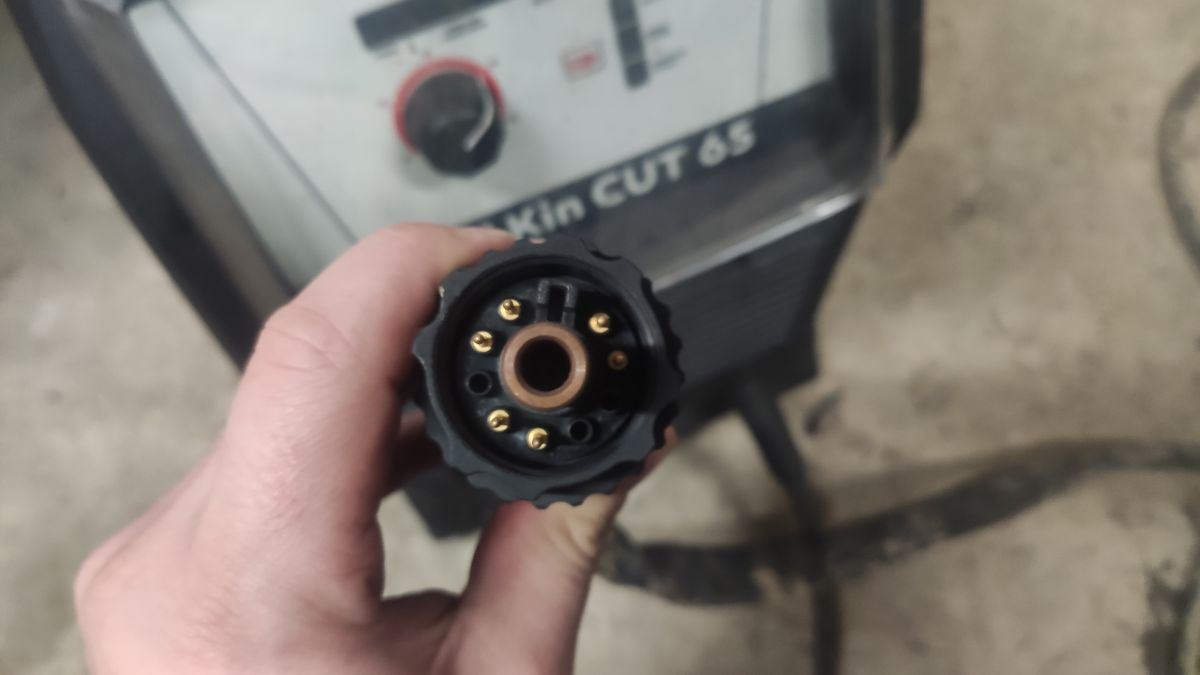

Zbudowałem też własny ploter ale mam problem z podłączeniem palnika, mianowicie nie mogę znaleźć żadnej informacji jak podłączyć piny z palnika maszynowego do przecinarki makin. Poratowałbyś porada?
