wtyczka metalowa 7 pin podwójnie skręcana

3 minuty temu, konteno napisał:

to już lepiej pod niewykorzystane wolne piny gniazda 13/15p zrobić sterowanie przełącznikami w ciągniku , jakieś cofania to łatwiej zrobić jak jest rewers eh  , mozna jakieś robocze sterować ale za wiele maszyn nie ma gdzie to wszystko będzie potrzebne a są takie gdzie obywasz sie tylko zespolonymi

13pin w zasadzie da się wykorzystać jako połączenie 3+7.

15pin zastąpiło by isobus+7pin.

Ja po prostu doceniam łatwość wpinania 13 pin. To złącze przekręcane więc dużo lepiej się wpina i wypina. Nie wrócę u siebie do standardu 7 pin.

wytrzymałość może ma, pytanie jaki ma bezpiecznik w instalacji ;) za grosze można zrobić sterowanie pilotem i gniazdo 3pin

To zależy od instalacji:

DIN 9680: Złącza przyczep rolniczych do przenoszenia mocy (erich-jaeger.com)

Ja takie gniazdo zabezpieczam jednym bezpiecznikiem 30A (numery hella: 8JS 174 320-061) i bezpiecznikiem odnogi przekaźnikowej 5A( ten jest zwykły ale dla porządku podam numer hella:

8JS 711 684-821)

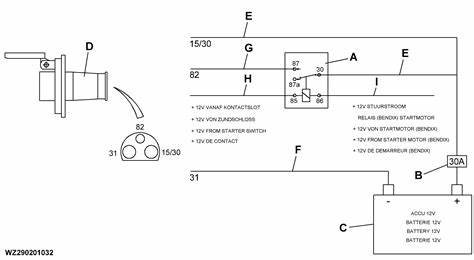

Przykładowy schemat w miejscu litery "E" u mnie dodatkowy bezpiecznik:

Dla opornych na otwieranie linków:

Styki 15/30 i 31 dostarczają prąd kolektora DC o natężeniu co najmniej 25 A - do 90 A przez maksymalnie 0,5 sekundy - przy napięciu nominalnym 12V pobieranym przy znamionowej prędkości obrotowej silnika. Nie dotyczy to włączonych odbiorników elektrycznych przeznaczonych do pracy w ciemności (na przykład reflektorów, świateł tylnych, świateł roboczych). Stały obwód jest chroniony w ciągniku. Styk 82 może wytrzymać szczytowy prąd przełączany 5 A.

Konstrukcja złączy skutecznie zapobiega fałszywym sprzężeniom. Gniazdo i wtyczka są bryzgoszczelne po podłączeniu. Gniazdo jest również bryzgoszczelne po podłączeniu. Pokrywa gniazda zamyka się automatycznie po wyjęciu wtyczki. Połączenie kablowe przy wtyczce wytrzymuje siłę rozciągającą co najmniej 300 N. Styki posiadają trwałe zabezpieczenie powierzchni (np. poprzez niklowanie).
