Fotowoltaika 7.44 kw

mogłeś ładnie otynk zrobić przed montażem

Dość higieniczny montaż osobiście zamknął bym to wszystko w jednej dużej szafie ale to dodaje sporego kosztu.

Otynk byl zrobiony bo w planie mialo byc montowane na innej scianie ale chlopaki pomierzyli wszystko i stwierdzili ze zmieniamy bliżej paneli..

Jakie zabezpieczenie przed inverterem? Podaj numery bezpieczników.

hubertb napisał:

Dość higieniczny montaż osobiście zamknął bym to wszystko w jednej dużej szafie ale to dodaje sporego kosztu.

z tego co wiem to taki inwerter bardzo nagrzewa się podczas pracy i wymaga otwartego pomieszczenia/przestrzeni do chłodzenia, zamykanie tego w szafie to raczej zły pomysł

Robisz w szafie chłodzenie i nie problem. To zależy kto do czego się przyzwyczaił. A inwerter grzeje się i sieje dość dużo zakłóceń dla tego nie warto umieszczać go też blisko np. anten.

Ruznicowka 40 A, bezpieczniki B6, i dwie skrzynki z przepieciowka

dwie skrzynki z przepięciówką gdzie sa dwie?

I do tych przepięciówek to ta cieniutka na oko 6mm2 linka(dwukolorowa) idzie?

Jedna jest zaraz na panelami jej niewidac na tym zdjeciu, na innej scianie sie znajduje

Ta cieniutka linka to uziemienie

Aha... to super że tam przepięciówki wsadzili.

ale jak cos to podpowiadajcie bo jeszcze ma przyjechac gosciu z audytu jemu moge zgłaszać swoje uwagi i poprawki .

https://www.gramwzielone.pl/energia-sloneczna/100992/skrzynki-polaczeniowe-z-ogranicznikiem-przepiec-w-ochronie-przeciwprzepieciowej-instalacji-pv

Jak już coś wstawiają to niech robią to dobrze. Według mnie ten przewód uziemiający jest zbyt cienki. Ochrona przepięciowa odgromowa to trudny temat i ja radził bym się poradzić kogoś z doświadczeniem.

Przepięcia temat trudny ale czy konieczny  takie raczej dmuchanie na zimne, przepięcia raczej te od strony sieci są najpewniejsze.

Czy jest piorunochron bo jak jest to ochrona przeciw przepięciowa powinna być na caej instalacji w domu a nie tylko przy fotowoltaice.

Ja bym bardziej zadbał połączenie wyrównawcze oraz pomiar uziemienia budynku.

jestem za jak najbardziej, uziemienie nie więcej jak 10 ohm

Pomiar uziemienia ok poszly az 4 szpile (bez sypania soli i zadnych innych kombinacji)

Będzie audytor poprosić o pomiar.

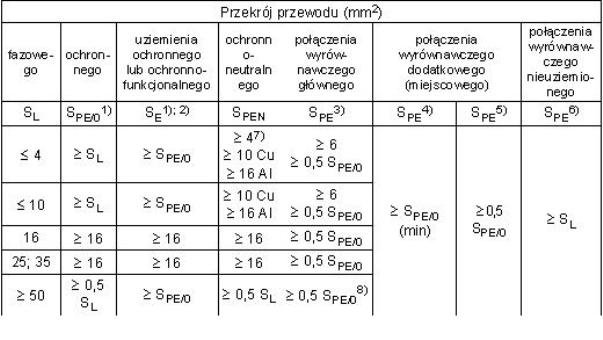

sorry teraz się odświeżyło martwi mnie tylko ten cienki przewód od przepięciówek, mnie uczono że powinien być przynajmniej 10mm2

Edytowane 31 Maja 2020 przez hubertb

bardzo dobrze szpilki nigdy za wiele😁

czemu minimum 10mm2



https://bezel.com.pl/2018/08/01/przewody-ochronne/

Edytowane 31 Maja 2020 przez Roman4321

Kazano traktować jak połączenie wyrównawcze i bito do łba że tedy może do ziemi schodzić "część" pioruna więc lepiej żeby tego szlag nie trafił.

no na pioruna jak trafi to i tak się przepli, także przepięciówka jak bezpiecznik topikowy jest jednorazowa pobudzana falą przepięciową

Powinien być warystor + iskiernik, w tedy ma to jakiś sens.

Edytowane 31 Maja 2020 przez hubertb

A ten warystor to gdzie?!

Jest w środku odgromnika, może to być warystor lub dioda, konstrukcji jest multum.

Będzie u ciebie audyt więc wypytaj o wszystko co ci tylko na myśl przyjdzie swojego audytora.

Edytowane 31 Maja 2020 przez hubertb

Sa w pierwszej skrzynce co sa bezpieczniki, 3 diody zamontowane na tej samej szynie
