SzymonMilewski

Jaki przekaźnik do halogenów led 36 w

Polecane posty

Wybrane dla Ciebie
galeria
Przekaźnik

nie. a mogę się dowiedzieć do jakich i czy przełącznik nie będzie się przegrzewał chodzi ci o to że do led w ogóle nie potrzebny przekaźnik czy po prostu za mała moc na  przekaźnik

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Wiadomość z agroFakt.pl

Karol445    38

przełącznik napewno da sobie radę z taką mocą. Przełączniki są zwykle na 8A a tu nawet 4 nie ma.

Edytowano przez Karol445

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
dominic    33

To zależy ile chcesz podłączyć tych halogenów 2 czy 10. Przy 36W i 12V wychodzą 3A. Każdy wyłącznik jest opisany na obudowie,  przeważnie jest 12v 20A. Przekaźniki standardowe mają 30A. Więc jeden solidny wyłącznik na 2 halogeny da rade. A i  1A=1W/1V


c 330
4011
mf 255

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

halogeny świecą za***iście miesiąc temu kupiłem 2 szt które zamontowałem w miejsce starych halogenów i ostatnio przyszły następne halogeny były po 120zł sztuka jestem bardzo zadowolony zastanawiam się czy nie kupić takich typowo daleko siężnych za 200 zł szt kąt padania 3 stopnie

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
DTaras    308

ludzie - przekaźnik dobiera my ze względu na charakter obciążenia i załączny prąd. Przełącznik poradzi sobie z obciążeniem z dwóch napewno ale...
Przekaźnik ma za zadanie odciążać także instalację. W tym przypadku zasilanie leci przez stacyjke do bezpieczników i zabierane jest z jednego z nich na przełącznik i dopiero do lamp. Droga i ilość złącz spora. Spore obciążenie stacyjki i ilość ciepła odkładanego na niej. A przecież można wykonać kawałek instalacji z przewodu dajmy na to 10 mm2 zabezpieczonego bezpiecznikiem 20 A i zasilić nim przekaźniki w bezpośredniej bliskości lamp. Instalacja odciążona. Lampy mijania i drogowe zasilić można podobnie . Poprawia się jasność ich świecenia. Instalacja nie cierpi - poto właśnie są przekaźniki...

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Karol445    38

Ty chyba w energetyce pracujesz bo oni tez takie gadki maja na stałe (Trzeba dac 10mm2 żyła bo może się cos dokupi albo coś  i mimo to że   wystarczy 4 to kup pan 10mm2) Na dwa reflektorki po 36W wystarczy wyłacznik i nie ma co kombinować z przekaźnikami

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Wczoraj zamontowałem wszystkie halogeny 6 szt 360st jest widać na ok 150 m a i te halogeny są w połowie dalekosiężne a w połowie rozproszone



Szymon przy 6 reflektorach już musisz dać przekaźnik i mówię Ci to na 100%

6x36W jak opisujesz że masz to w to nie wierzę.

ledy mogą mieć 36W lecz układ zasilający je, zazwyczaj tam siedzi stabilizator prądu, wg mnie masz przy 36W 12 sztuk 3W power  led i w takim przypadku jest przetwornica step up która również potrzebuje mocy która traci :P



czyli z tego wywodu wychodzi

nie 6 x 36 lecz 6x 40W wynik 240 W po podzieleniu przez 12V o ile instalacja jest sprawna mamy prąd 20A

w tym przypadku zaradzam zastosować przekaźnik 25A



przekrój kabla jest uzależniony od odległości od źródła zasilania do odbiorów w tym przypadku reflektorów led, należało by był to przekrój nie mniejszy niż 4mm2 lecz zalecam większy np 6mm2 użyć do podłączenia do przekaźnika, przy podzieleniu na obwody do ledów zalecam 2,5mm2 na każdy z 3 obwodów po 2 lampy i uzyciu 3 wylaczników.



PS mozesz nawetzrobic sobie choinke jesli bedziesz chciał :P





Pozdrawiam

Edytowano przez krzycho12316

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Karol445    38

Przy 6 reflektorach także polecam zainstalować przekaźnik lub jeszcze można rozdzielić je na więcej niz jeden wyłacznik (nie wszystkie są zawsze potrzebne naraz) po dwa na wyłącznik. (Zaszalałeś z tymi reflektorkami :) :) :) )

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
krychu    50

Podrzuci ktoś rysunek jak założyć 8 szt ledów na 4 wyłączniki z 4 przekaźnikami? Kabel idzie od rozrusznika. Tylko teraz pytanie jakiej grubości go założyć? Ledy jakie zakładam to 48 W.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
bratrolnika    3464

8 halogenów x48W=384W

przy napięciu 12V 384W robi obciążenie 32A, czyli już całkiem dużo

przy orientacyjnej długości przewodu ok. 4m przewód 6mm2 będzie miał spadek napięcia na poziomie 6-7% przy max. obciążeniu (czyli włączeniu wszystkich halogenów na raz), przy przewodzie 10mm2 spadek napięcia wyniesie ok. 4%

ja osobiście dałbym 1 żyłę 10mm2, lub dwie żyły 6mm2, o podzielił to na lampy z przodu i lampy z tyłu

schematu nie mam aktualnie za bardzo czasu naszkicować, ale jak nikt ci nie pomoże to uderz do mnie na PW, coś tam wolną chwilą namażę jak powinno to być

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
krychu    50

8 halogenów x48W=384W

przy napięciu 12V 384W robi obciążenie 32A, czyli już całkiem dużo

przy orientacyjnej długości przewodu ok. 4m przewód 6mm2 będzie miał spadek napięcia na poziomie 6-7% przy max. obciążeniu (czyli włączeniu wszystkich halogenów na raz), przy przewodzie 10mm2 spadek napięcia wyniesie ok. 4%

ja osobiście dałbym 1 żyłę 10mm2, lub dwie żyły 6mm2, o podzielił to na lampy z przodu i lampy z tyłu

schematu nie mam aktualnie za bardzo czasu naszkicować, ale jak nikt ci nie pomoże to uderz do mnie na PW, coś tam wolną chwilą namażę jak powinno to być

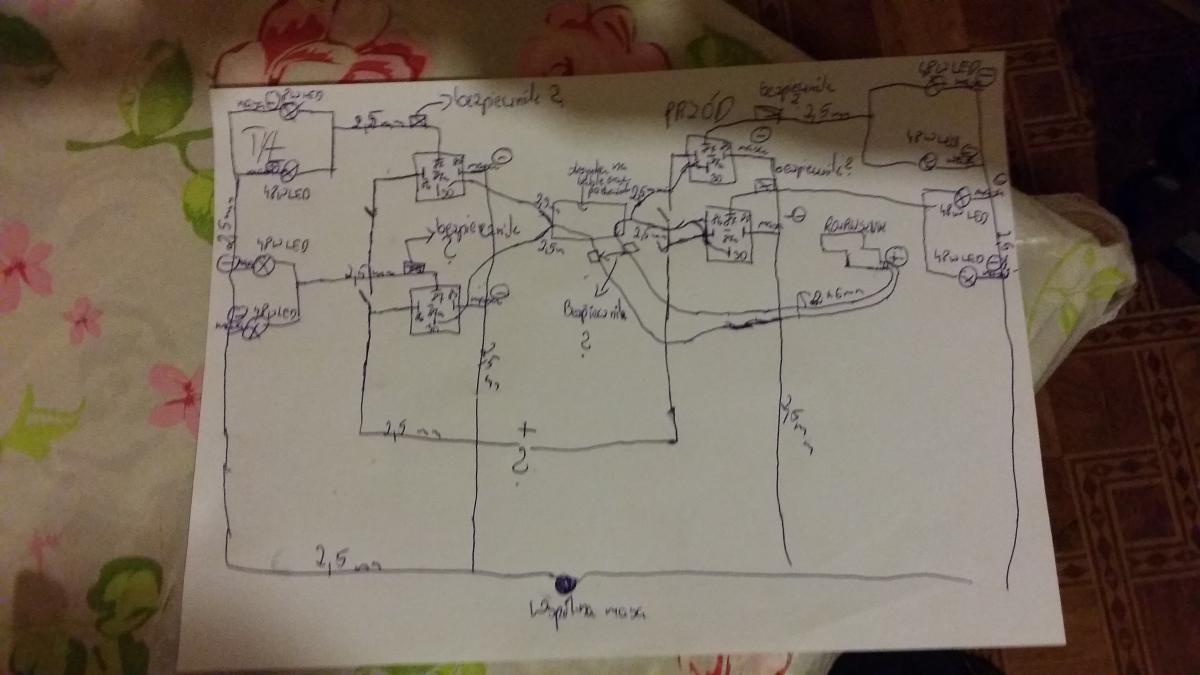

Dziś miałem trochę czasu i zrobiłem prawie całą instalację pod ledy, prześlę Ci zdjęcie kartki na której sobie rozrysowałem rysunek co jak powinno być. Sugerowałem się rysunkami z internetu które przeglądałem w nocy. Powiedz mi skąd wziąć + do włącznika oraz jakie bezpieczniki zastosować. Na rysunku są to znaki zapytania. Rysunek na szybko robiony także nie za ładny.


Edytowano przez krychu

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
bratrolnika    3464

Plus na włącznik można wziąć z przed przekaźników, z głównego przewodu zasilającego, nie wiem ile będziesz miał obwodów, jeśli dwa tak jak pisałem wyżej to bezpieczniki 2x20A,ale to jest zależne od ilości obwodów. A schemat próbuje obejrzeć na telefonie i za wiele nie idzie się dopatrzec , mam za mały telefon, a powiększyć nie moge

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
bratrolnika    3464

Chyba moja przeglądarka coś nie tego, ale na twoim linku się udało. Wg. mnie bezpieczniki za przekaznikami 15A,przed 20-25A.przy halogenach na tył masz włącznik nie w tym miejscu co trzeba, ale strzelam ze to tylko na schemacie,bo wg. Tego co narysowane to dopóki nie walczysz pierwszej pary halogenowe to nie będziesz mógł załączyć drugiej.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Skoczek1994    111

Podłącz według tego schematu, i będzie dobrze. A zasilanie włącznika weź tak jak kolega radzi, z głównego kabla który zasila przekaźnik.
https://www.google.pl/search?q=jak+podłączyć+dodatkowe+oświetlenie+robocze&client=ms-android-samsung&prmd=ivn&source=lnms&tbm=isch&sa=X&ved=0ahUKEwiIh9DD5uPVAhWPY1AKHZzBBj8Q_AUICSgB#imgrc=yRw7fc9o4o7ehM:

Edytowano przez Skoczek1994

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
krychu    50

Podłącz według tego schematu, i będzie dobrze. A zasilanie włącznika weź tak jak kolega radzi, z głównego kabla który zasila przekaźnik.

https://www.google.pl/search?q=jak+podłączyć+dodatkowe+oświetlenie+robocze&client=ms-android-samsung&prmd=ivn&source=lnms&tbm=isch&sa=X&ved=0ahUKEwiIh9DD5uPVAhWPY1AKHZzBBj8Q_AUICSgB#imgrc=yRw7fc9o4o7ehM:

snob



Coś nie tak z linkiem. Nie mogę go otworzyć.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Skoczek1994    111

Musisz skopiować i otworzyc całość, nie tylko ten niebieski fragment. Nie wiem czemu tak go wyświetla.

Edytowano przez Skoczek1994

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
