Witam.Pomoże ktoś jak podłączyć ten siłownik  .

Chodzi mi o to by ten siłownik się wysuwał i wsuwał , instalacja 12V, mam przełącznik lewo-prawo-pauza( kołyska) chciałem to podpiąć tylko nie wiem za bardzo co do czego podłaczyć a nie chce niczego uszkodzić .

Oto fotki przełacznika.



http://files.tinypic.pl/i/00742/emhumohrlmv6.jpg



http://pics.tinypic.pl/i/00742/4atzpm6v2117.jpg



http://files.tinypic.pl/i/00742/9pcsweuj9ola.jpg



Siłownik.



http://pics.tinypic.pl/i/00742/bk4aajehpbd6.jpg



http://images.tinypic.pl/i/00742/dovu0i4xzfya.jpg



http://files.tinypic.pl/i/00742/8dun60mhfnje.jpg



http://pics.tinypic.pl/i/00742/v9xsoycmnjmd.jpg



http://files.tinypic.pl/i/00742/is6av9qqw2ey.jpg



http://images.tinypic.pl/i/00742/ior4aqjyqzp5.jpg





Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Gość Profil usunięty
Gość Profil usunięty

Przełącznik jest od szyb tak? I z tego co widzę chyba podwójny, czyli się nie nadaje. Najlepiej półmostek H na dwóch przekaźnikach przełącznych.  Ten układ ma automatyczny hamulec silnika, i zabezpieczenie przed załączeniem obu przekaźników.

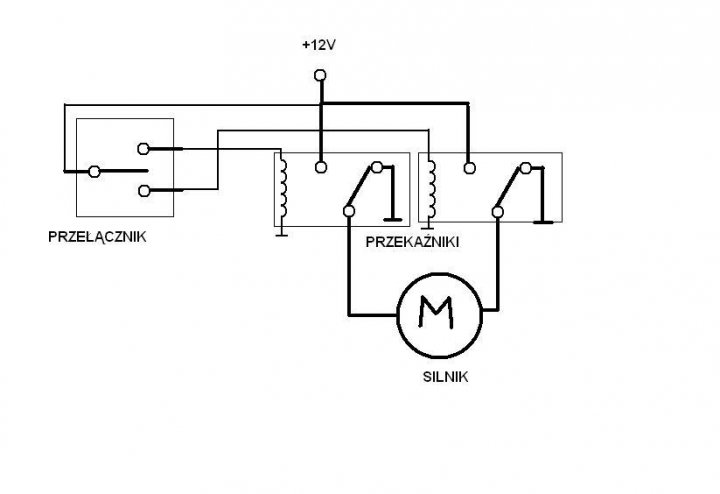

Oto na szybko sklecony schemat:


Udostępnij ten post


Link to postu
Udostępnij na innych stronach
KULAWA_KOZA    102

Za dużo to z tego nie rozumiem.:(

Mod nie da sie jakoś oznaczeniami , strzałkami lub cyferkami poznaczyć i napisać co i jak?

czemu nie będzie ten przełacznik? Przecież jest lewo-prawo i pauza......

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
marian3p    18

Z tego co widzę na zdjęciach również uważam, że sam przełącznik nie wystarczy do zmiany kierunków obrotów silnika. Nie da się nim zmieniać biegunów. Musisz albo zastosować przekaźniki, albo inny przełącznik. Pod tym zdjęciem masz jak połączyć przy innym przełączniku: [galleryimg=573487] . W razie co mogę wytłumaczyć jak podłączyć na przekaźnikach.


Naprawa elektryki i elektroniki ciągników i maszyn rolniczych. Naprawa sterowników maszyn, skrzyń biegów (np. Autotronic), EHR itp.

Wykonywanie sterowania EHR (elektrohydrauliczne sterownie podnośnikiem) do każdego ciągnika, również wykonywanie własnych sterowników do ciągników z fabrycznym EHR.

Wykonywanie różnych sterowników do ciągników i maszyn rolniczych (liczniki, sterowniki ścieżek do siewnika, itp.).

Więcej info na PW.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
KULAWA_KOZA    102

To jaki mam kupić przełącznik by był dobry?

Prosze o jakiś przykład z allegro.

Edytowano przez KULAWA_KOZA

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Rolnik7343    2937

Najprostszym rozwiązaniem bedzie kupic taki przełącznik http://allegro.pl/przelacznik-kn-3-202-on-on-6pin-2poz-fv-0325-i5066971888.html

I połaczyc to tak ze pod środkowe wtyki podłączasz prąd +/-
i np. pod piny z lewej strony podłaczasz kable od siłownika +/- dajesz od tych kabli krótkie kable na piny z drugiej strony ale muszą byc na ukos tak zeby wyszło -/+ z drugiej strony :)

Ja tak mam zrobione i działa bez zarzutów :)

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
KULAWA_KOZA    102

dzieki Rolnik :) dla Ciebie malutki browarek :)dzxcrm3ysfjo.jpg



Rolnik a ten przełącznik ma 0 ? czyli srodek? bo z tego co widzę to albo jest w lewo albo w prawo , a pozycja neutralna jest?T

en widze że ma 0 w środku....http://allegro.pl/przelacznik-podswietlany-6-pin-3-poz-dc-20a-12v-i5869974890.html

ten tez bedzie działał?

Edytowano przez KULAWA_KOZA

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
strd    4

ten dźwigniowy ma zero i ten kołyskowy tak samo się nada.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Rolnik7343    2937

Tak :)  Masz:  lewo - zero - prawo ;)

Ta kołyska z linki tez sie nada :)

Edytowano przez Rolnik7343

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Gość Profil usunięty
Gość Profil usunięty

Tyle, że te przełączniki jak wytrzymają tydzień to będzie dobrze. Po prostu nie nadają się do przełączania obciążeń indukcyjnych. Dlatego mój układ z przekaźnikami jest dużo trwalszy.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Prezes10    19

nadaje się ją mam taki sam podłączon do sterowania siatka w prasie możesz sprawdzić w galeri. muszę sprawdzić jak to podłączyłem to ci napisze:-)
A więc tak na środkowy pin(3)dajesz zasilanie+, następnie na (2 i 4) dajesz -. a na te skrajne czyli (1 i 5) podłączasz dwa przewody wychodzące w siłownika i wszystko Śmigia:-)

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
KULAWA_KOZA    102

Tyle, że te przełączniki jak wytrzymają tydzień to będzie dobrze. Po prostu nie nadają się do przełączania obciążeń indukcyjnych. Dlatego mój układ z przekaźnikami jest dużo trwalszy.



Mod to daj linka do jakiegoś porządnego 6 pinowego przełącznika :)

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Rolnik7343    2937

Tyle, że te przełączniki jak wytrzymają tydzień to będzie dobrze. Po prostu nie nadają się do przełączania obciążeń indukcyjnych. Dlatego mój układ z przekaźnikami jest dużo trwalszy.



Nie widze zeby cos sie z nim działo ;)



Działa tak jak powinien a juz wielokrotnie był przełączany ;)



[galleryimg=621292] :)

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Gość Profil usunięty
Gość Profil usunięty

Mi chodziło o to, że lepiej dać przekaźniki, wtedy przełącznik może być jednobiegunowy przełączny i jest praktycznie niezniszczalny, ale rób jak chcesz.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
KULAWA_KOZA    102
Sadek    598

Ten będzie pasował : http://allegro.pl/przelacznik-kn3-203-on-off-on-6pin-3poz-3340-i5906958018.html



Podłączenie jest następujące (bo padnie pewnie takie pytanie):



1   2



3   4



5   6



A więc łączysz 1 z 6 i masz jedne wyjście na siłownik, 2 z 5 i masz drugie wyjście na siłownik zaś pod 3 i 4 zasilenie.


"Cogito ergo sum"
Pozostaję: otwarty, elastyczny, ciekawy.



GG 8872878

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
KULAWA_KOZA    102

Ok ale do których srubek podłaczyć te 2 wyjścia na siłownik? bo jest ich tam 4 rzędy :) czyli 3 i 4 to masa i prąd.


Edytowano przez KULAWA_KOZA

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Sadek    598

Pod brązowy i zielony, tak 3 i 4 to zasilenie "+" i "-".


"Cogito ergo sum"
Pozostaję: otwarty, elastyczny, ciekawy.



GG 8872878

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Sadek    598

Zapewne wiesz że tymi białymi krążkami ustala się max/min pracy.


"Cogito ergo sum"
Pozostaję: otwarty, elastyczny, ciekawy.



GG 8872878

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Thomas2135    3591

Elektrotechnik ma rację, że te przełączniki długo nie wytrzymają. Kupiłem kilka takich i chyba tylko jeden działa. Przestały łączyć, albo się blokowały. Elektrotechnik te przekaźniki to jaki powinny mieć symbol? 561,563?

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Sadek    598

Fakt może te przełączniki nie są cudowne ale działają.



561 a 563 różni się tylko tym że 563 posiada rezystor przepięciowy do sterowania zwykłym przełącznikiem rezystor jest zbędny, ale jeżeli ma tym sterować elektronika to wskazany (jak się mylę to niech ktoś poprawi).


"Cogito ergo sum"
Pozostaję: otwarty, elastyczny, ciekawy.



GG 8872878

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Sadek    598

To już taniej wyjdzie tak jak polecił kolega @Elektrotechnik.


"Cogito ergo sum"
Pozostaję: otwarty, elastyczny, ciekawy.



GG 8872878

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
