LELY Welger RP220 Profi - wyrwane podłączenie panelu sterowania

Polecane posty

Wybrane dla Ciebie
galeria
Welger
wloczykij    1

Witam,

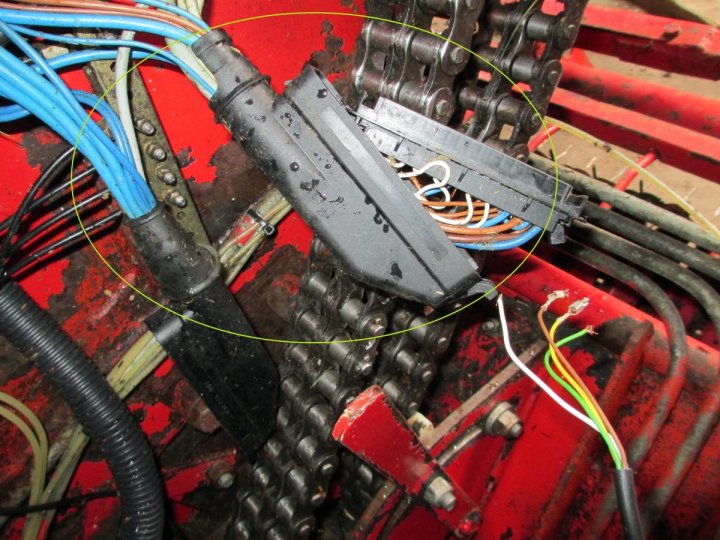

Od paru dni jestem posiadaczem wymienionej w tytule prasy, mechanicznie sprawna niestety elektryka do lekkich poprawek. Najwiekszym problemem jest podłączenie panelu sterowania, kabel łączący go z kostką wchodzi do tej zaznaczonej na zdjęciu, które jest dołączone do postu.

    U dołu widoczne są też przewodu panelu - kolory biały, zielony, żółty, brązowy. I teraz zaczyna się problem bo z nic nie mam pojęcia w którym miejscu wchodzą w kostce. Mam pytanie - czy ma ktoś może na wierzchu rozebraną kostkę i mógłby zrobić fotkę gdzie te przewody wchodza? Ewentualnie może ma ktoś jakiś schemat serwisowy elektryki? Pinów jest mnóstwo i nie mam pomysłu jak to powinno być podłączone bo z katalogu części wynika, że panel powinien być podłączony właśnie do tej kostki.






Udostępnij ten post


Link to postu
Udostępnij na innych stronach
wloczykij    1

sterownika brak? są jakieś wolne piny w tej wtyczce?

Sterownik mam, z tym ze jest zdjęty. Wolnych miejsc na piny jest dużo - na tyle ze ciężko nawet na chybił trafił dojść w ktorym miejscu powinny właściwie wchodzić...

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Wiadomość z agroFakt.pl

karolas123    86

Bez dokumentacji to niestety proszenie sie o problemy. Jak wyglada pilot? Sa tam same przyciski czy moze działa to na jakimś protokole komunikacji?

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
wloczykij    1




^ Pilot



IMO sprawa wygląda tak wg. mnie: kable brazowy biały to + i - , żółty i zielony to dane - takie oznaczenie mają kable w porcie usb, całość jest strrowana modułem przy prasie własnie, który zasila, przesyła i odbiera dane z panelu, panel ma też procesor który steruje wyświetlaniem i przetwarzaniem sygnału z przycisków na dane dla modułu (wiem motam nieco:) ). W  tej złączce znalazłem 2 piny z urwanym kabelkiem a właśnie 2 przewody od panelu go nie mają wiec domyślam się już gdzie zielony i żółty, pytanie tylko który kolor gdzie, no i gdzie te zasilanie. Zdjęcie byłoby bardzo pomocne, bo metodą testów - sprawa oczywista, można puścić coś z dymem.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
wloczykij    1

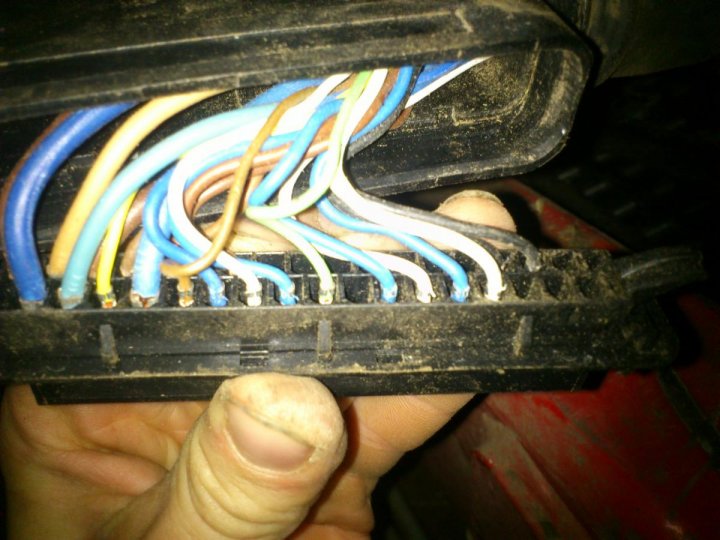

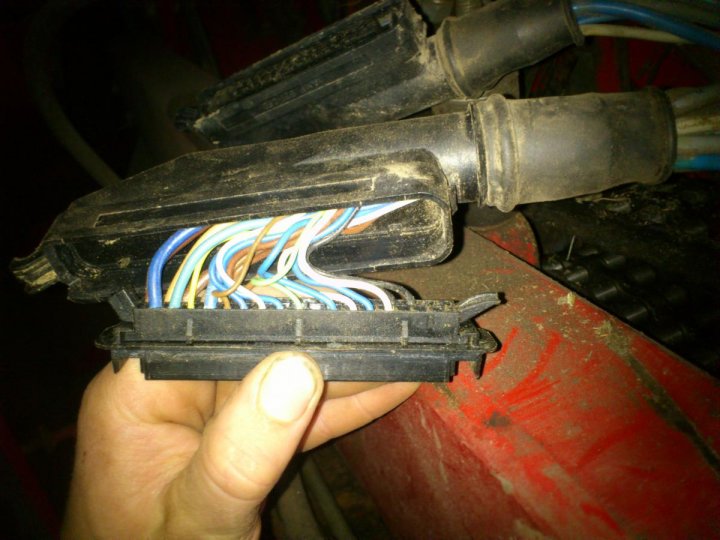

Jeżeli nic jeszcze nie znalazles to wrzucam zdjęcia





Stukrotne podziękowania przyjacielu, bardzo mi te zdjęcia pomogły - niech ci Bozia w dzieciach wynagrodzi :)

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
