danio730920

elektrozawory w opryskiwaczu

Polecane posty

danio730920    1

Witam. Chciałbym założyć elektrozawory w swoim opryskiwaczu żebym mógł sterować sekcjami z ciągnika i stąd pytanie do Was: czy robił ktoś coś podobnego? Może ktoś ma jakieś wskazówki jak się do tego dobrze zabrać. Z góry dziękuje za odpowiedź.

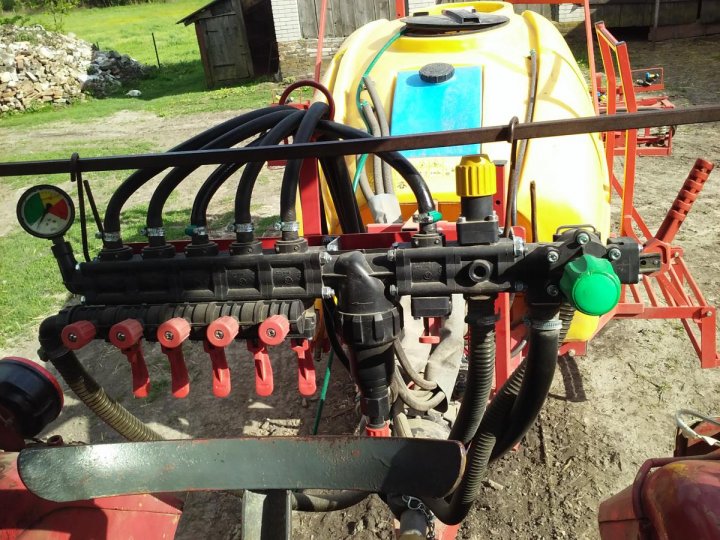

Dodam zdjęcie rozdzielacza żeby było łatwiej.


Udostępnij ten post


Link to postu
Udostępnij na innych stronach
dil3    8

Kupiłeś już elektrozawory?? ja miesiąc temu zakładałem do 6 opryskiwaczy Biardzkiego

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Wiadomość z agroFakt.pl

TomekNl    0

Najprostszy sposób to na te wenze co wychodzą na poszczególne sekcje wczepic elektrozawory i bedzie ok do kabiny musisz sobie zrobic mały panel sterujący i było by a jak chcesz ładnie i oryginalnie to zrobi ci fotkę jak to u nas wyglada na agrifacu

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
dil3    8

Ja zakładalem elektrozawory z Arag z panelem sterującym. powiedz ile sekcji Cie interesuje a powiem w jakiej cenie mogę załatwić. w zestawie jest wszystko gotowe po podpięcia.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
danio730920    1

Dil3 interesowały by mnie elektrozawory na 5 sekcji oraz jeden głowny do włączania/wyłączania



TomekNl jeśli mogłbyś zrobić fotki byłbym bardzo wdzięczny

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
arturs860    0

według mnie do tego rodzelacza nie mozesz załozyc elektrozaworu na przewody tekiego jak wyzej podałes. Problem w tym ze ten rozdzelacz w twoim opryskiwaczu jest z kompenacja cisnienia i nie można poprostu zamknac przewodu do sekcji, bo bedzie ci szalało cisnienie. teraz jak zamyksz sekcje to ciecz z tej sekcji poprzez dławik (ustawiany tym pokretłem) wraca do zbiornika. "opór" dławika i sekcji jest taki sam i dla zawora regulującego cisnienie nie ma znaczenie  czy sekcja jest otwarta czy zamknieta . u mnie w rau tak jest i mysle ze tu jest ta sama konstrukcja

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
tomek73    195

Jeszcze nie kupiłem elektrozaworów, ale myslałem ze takie załoze http://allegro.pl/elektrozawor-2k15-1-2-cala-230v-lub-12v-24v-i5281115389.html?source=mlt



Tych zaworów nie można założyć do opryskiwacza bo są z mosiądzu.

W tej ketegorii  kiedyś były do podlewania, zraszaczy plastykowe 12V DC  i one pasują, ale teraz ich nie widzę, sam kupiłem 4 sztuki bo miałem dokładać do mojego, ale zrezygnowałem.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
niebieski    31

Cały nowy rozdzielacz to koszt ponad 4 tyś, ale na pewno mają pojedyncze elementy jako części zamienne. Zadzwonić i zapytać o możliwość kupna samych elektrozaworów i panelu sterującego. Gdzieś na stronie powinny być dane kontaktowe. http://www.mescomp.com/tecomec02.html

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Sadek    462

Swego czasu się tym interesowałem, to taniej wychodziło kupić kompletny niż kompletować poszczególne elementy do już istniejącego (ale było to z 4-5 lat temu).


"Cogito ergo sum"
Pozostaję: otwarty, elastyczny, ciekawy.



GG 8872878

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
tomek73    195

Te zawory co podał aschrot http://archiwum.allegro.pl/oferta/greenmill-elektrozawor-f1-24v-ac-gb6938c-fv-i3444720982.html    to właśnie dokupiłem, tylko 12 DC,ale nie założyłem bo nie chce mi się kombinować. Dlatego dokupiłem bo mam co 6 metrów  dzielone  lance. Są to bardzo poste zawory i wytrzymały by na pewno, mam  podobne w  opryskiwaczu, działają na tej samej zasadzie,ale  z większymi cewkami,. Ciśnienie wody zamyka przepływ, cewka otwiera przepływ.  Do ich trza by było założyć zawór stało ciśnieniowy, i pewnie by to działało.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
dziki97    0

Witam podpinam się do tematu, też chciał bym coś wykombinować w związku z zamykaniem sekcji macie może jakieś fotki swoich wynalazków?

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Gość Profil usunięty
Gość Profil usunięty

Ja jestem w trakcie kompletowania części i po sezonie będę robił. Wykorzystam oryginalny rozdzielacz i jego zawory, którymi będą sterować siłowniki, a regulacją ciśnienia i otwieraniem/zamykaniem silniki krokowe. Całością będzie zarządzał sterownik mikroprocesorowy. Koszt całości nie powinien przekroczyć 500zł, przy funkcjonalności porównywalnej ze sterownikiem Unia Spray.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Krassus    95

Napisz coś więcej o tym pomyśle. Też właśnie myślę, żeby do regulacji ciśnienia wykorzystać silniczek.


BÓB HOMAR WŁOSZCZYZNA



JE DONALD TUSK KRÓLEM JEST

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Gość Profil usunięty
Gość Profil usunięty

Co tu jest do myślenia. Po prostu do pokrętła montujesz silnik krokowy z odpowiednią przekładnią i o odpowiednim momencie obrotowym, robisz sterownik silnika najprościej na jakimś mikrokontrolerze, np. AVR, piszesz program i gotowe. Potrzebny jest też szybki czujnik ciśnienia podłączony do sterownika. Wtedy ustawiasz na sterowniku odpowiednie ciśnienie, a procesor robi resztę.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
tomek73    195

Ma takie z 4 sztuki, może bym sprzedał, bo już mi nie potrzebne, 12V dc działają w  opryskiwaczu.

Kupiłem bo mam opryskiwacz  co 6 metrów dzielony i chciałem  przerabiać na 3 metry, ale właśnie kupiłem nowy opryskiwacz.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
