Skowron15

Jak podłączyć alternator do mtz

Polecane posty

Wybrane dla Ciebie
Skowron15    0

witam kupiłem nowy alternator 700W 50A z wbudowanym regulatorem ruski do mtz 82 Stary altek był na 5 wyjść z osobnym regulatorem a ten nowy jest na 3 i niewiem jak go podłączyć


Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Gość Profil usunięty
Gość Profil usunięty

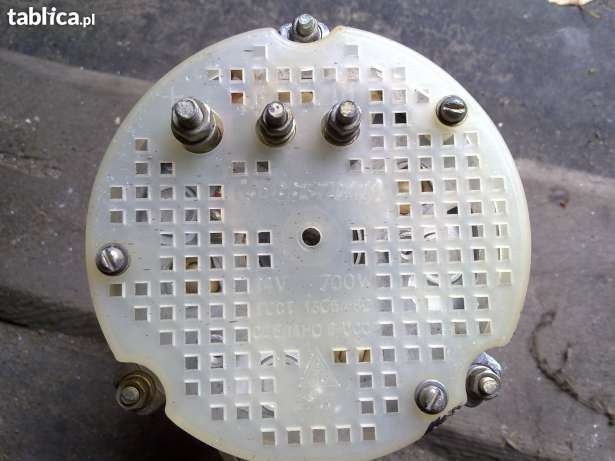

To jest ten alternator ze zdjęcia?

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Skowron15    0
Napisano (edytowany)

tak to jest ten sąsiad mówił że trzeba dać kabel od altka bezpośrednio do rozrusznika





Edytowano przez Skowron15

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Gość Profil usunięty
Gość Profil usunięty

No to jeszcze zrób zdjęcie ze zdjętą pokrywą, bo ja tam nie widzę wbudowanego regulatora.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Gość Profil usunięty
Gość Profil usunięty

Ok, starczy już. Wstaw zdjęcie tego alternatora, który kupiłeś, bez pokrywy. Jak tego nie zrobisz to zamknę temat, a Ty dostaniesz ostrzeżenie.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
ptaszyna    140

witam kupiłem nowy alternator 700W 50A z wbudowanym regulatorem ruski do mtz 82 Stary altek był na 5 wyjść z osobnym regulatorem a ten nowy jest na 3 i niewiem jak go podłączyć

Grubsze wyście z + jest prądowe, do rozrusznika, dwa pozostałe to wzbudzenie i wyjście na obrotomierz tylko które jest które trzeba po oznaczeniach bo na zdjęciu nie widać.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Roki212    136
Gość Profil usunięty
Gość Profil usunięty

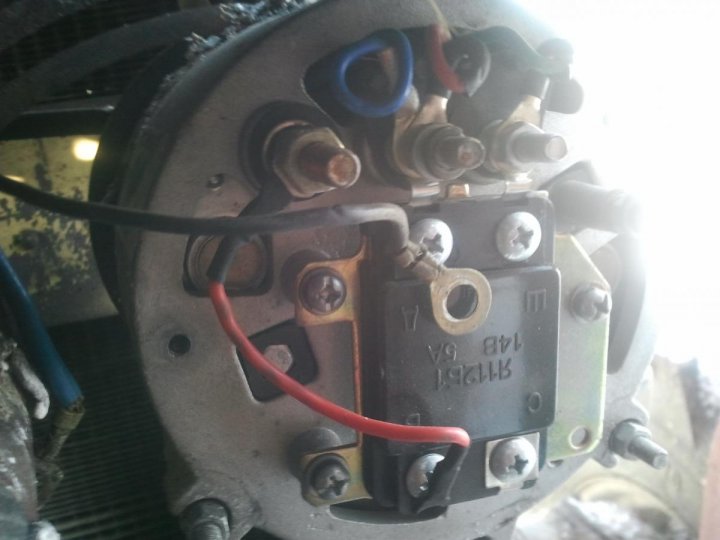

Nie kręć już dobra? Alternator masz z wbudowanym regulatorem. Jakbyś od razu wstawił zdjęcie tego, który masz, a nie z internetu, to niebyłoby zamieszania. Wyjście alternatora to B+, czyli śruba M6. Wzbudzanie to śruba M5, oznaczona ruskim D, czyli środkowa śruba.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Skowron15    0
Napisano (edytowany)

czyli co podłączam pod B+ a co pod D

pod B+ podłączam kabel z prądem od akumlatora a pad D amperomiesz i kontrolke



Edytowano przez Skowron15

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Gość Profil usunięty
Gość Profil usunięty

Pod D kontrolkę, a nie amperomierz.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Gość Profil usunięty
Gość Profil usunięty

Podłącze się do tematu, otóż w mtz-cie z 96r nie ma kontrolki ładowania, ale jest wyprowadzony przewód z D na alternatorze. Gdzie ten przewód jest podłączony skoro nie ma kontrolki?

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Skowron15    0

ja miałem pod tą grubszą śrubke przykręcony kabel który szedł bezpośrednio do rozrusznika może tak zostać?

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Gość Profil usunięty
Gość Profil usunięty

Tak.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
qawsedr    1

Podłącze się do tematu, otóż w mtz-cie z 96r nie ma kontrolki ładowania, ale jest wyprowadzony przewód z D na alternatorze. Gdzie ten przewód jest podłączony skoro nie ma kontrolki?



Do końcówek 85, przekaźnika w obwodzie blokady rozrusznika i przekaźnika w obwodzie ogrzewania i chłodzenia kabiny.



Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Skowron15    0
Napisano (edytowany)

po podłączeniu ten alternator ładuje słabiej niż ten stary, na tym starym 400 W na wolnych obrotach i włączonych światłach wskazówka na amperomierzu była na + a na tym nowym nawet jak świateł nie włącze to jest na -.

Tylko że ja niemam podłączonej kontrolki ponieważ niemoge znaleść który to był kabel i podłączyłem amperomierz. czy to może być przyczyną słabego ładowania

Edytowano przez Skowron15

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Gość Profil usunięty
Gość Profil usunięty

Zamiast kontrolki podłączyłeś amperomierz? Lepiej zostaw to wszystko i wezwij kogoś, bo szkoda nowego alternatora.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Skowron15    0

dzisiaj znalazłem tek kobel co idzie do kontrolki podpiołem go pod D i teraz ładuje aż miło

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Skowron15    0

witam znów mam problem z tym alternatorem

Plus mam podłączony pod to wyjście gdzie ten czerwony kabel prostownikiem sprawdziłem który kabel idzie na kontrolke i podpiołem pod tą drugą śróbke trzecia jest wolna a nadal kontrolka od ładowania świeci i ładowanie jest kiepskie

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Gość Profil usunięty
Gość Profil usunięty

W takim razie na tym Twoje możliwości się skończyły. Teraz alternator na stół i sprawdzić co mu dolega. Albo oscyloskopem bezpośrednio na ciągniku.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Skowron15    0

A może jakcoś żle podłączyłem ponieważ gdy po wyłączeniu masy w mtz gdy ciągnik pracuje kontrolka powinna zgasnąć a ona nadal świeci dopiero po zgaszeniu ciągnika gaśnie

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Gość Profil usunięty
Gość Profil usunięty

Wyłączasz masę podczas pracy? W takim razie już się pożegnałeś z mostkiem prostowniczym.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Skowron15    0

Wiem że tak nie można ale w trokcie tego było włączone całe oświetlenie ciągnika więc alternator miał w co ładować. Ale wydaje mi sie że prąd z alternatore jest na tych dwóch wyjściach czy to możliwe, a poza tym zdarzyło misie to raz, trwało to niecała  1 min ale oświetlenie było włączone

Edytowano przez Skowron15

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
