Glebogryzarka międzyrzędowa

Polecane posty


sebas99    60

Witam! Nadeszła zima, więc biorę się za wykonanie mojego projektu B)

Będzie to glebogryzarka międzyrzędowa 2 sekcje ( w przyszłości jak będzie dobrze się spisywała dorobię trzecią sekcję), większość części znalazłem na szrocie lub u siebie w garaży ^^, dlatego po podliczeniu kosztów nie jest to aż tak droga inwestycja. Fotogaleria będzie prowadzona wraz z postępem prac :P



Liczę na wasze porady i opinie ;)



Pierwszym zadaniem jakie w tej chwili wykonuje, jest budowa 2 identycznych przekładni łańcuchowych.



Do przekładni zamierzam zastosować koła łańcuchowe Z-15, które już przyspawałem do tulei, która będzie osadzona na wałku napędowym 30 mm.

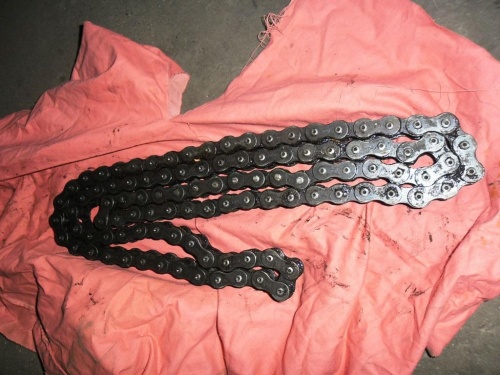

Na kołach łańcuchowych, będzie łańcuch 3/4 cala, wydaje mi się odpowiedni, a taki właśnie miałem








Obudowę zrobiłem z profilu zamkniętego 150x50, i nawet ładnie mi wyszła :),ma długość 64 cm

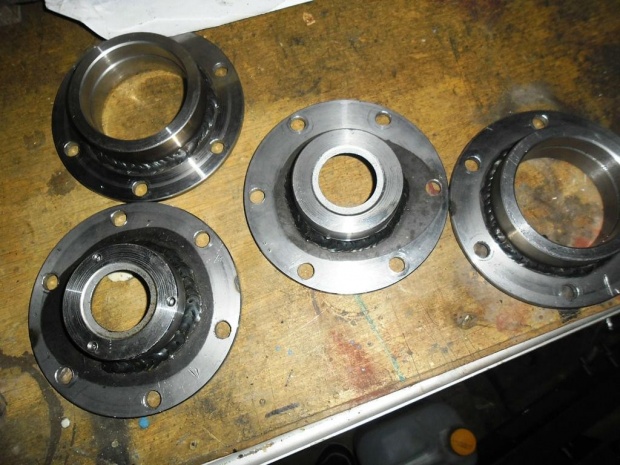

W miejsca, gdzie wystają śruby będą przykręcone obudowy łożysk (zastosuje łożyska kulkowe) Na górze trochę słabsze łożyska a na dole mocniejsze.






Ciąg dalszy nastąpi.......

Edytowano przez sebas99

Udostępnij ten post


Link to postu
Udostępnij na innych stronach


Wiadomość z agroFakt.pl


też myslałem nad taką glebogryzarką bo mam 4 ha truskawki a nowa taka 15 tys mam normalną z bometa ale do młodych truskawek niezdatna bo zasypuje krzaki

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

sebas99    60

mi to bardzo ułatwi pracę w truskawkach ;)

Edytowano przez sebas99

Udostępnij ten post


Link to postu
Udostępnij na innych stronach


sebas99    60

Przepraszam za tak długą przerwę, ale z powodu świąt musiałem przerwać pracę ;)

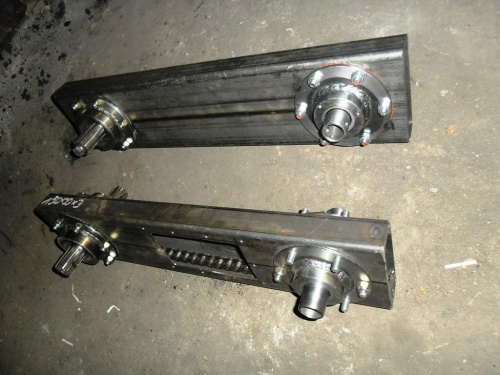

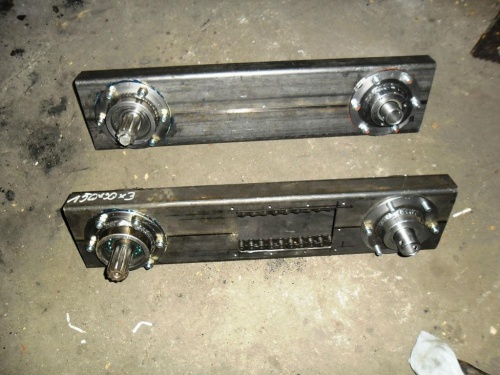

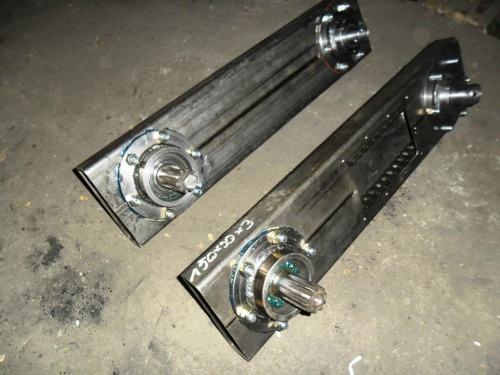

Przedwczoraj złożyłem już 2 przekładnie :) Zostało aby założyć uszczelki i dopasować pokrywy z boku i na końcach :P



Oto zdjęcia:

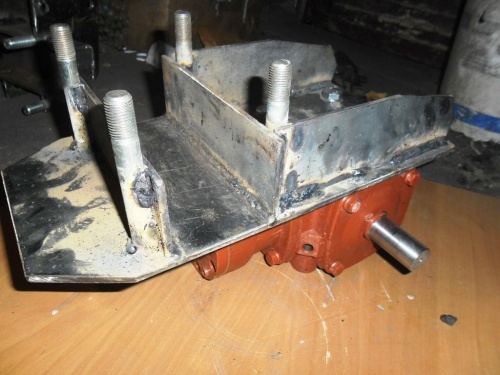

Moim następnym krokiem będzie renowacja i przeróbka przekładni kątowej :)

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

tomn95    14

A mógłbyś opisać jak to będzie funkcjonować ? Tak jak w tych markowych ?

Udostępnij ten post


Link to postu
Udostępnij na innych stronach



sima    0

witam zaciekawił mnie ten projekt i ciekawy jestem postępów może jakieś nowe fotki

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

sebas99    60

Fotki wstawię w najbliższym czasie, ponieważ akurat dzisiaj dorabiałem mocowania przekładni i nie miałem czasu na robienie fotek ;)

Edytowano przez sebas99

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

napster2354    2

Fotki wstawię w najbliższym czasie, ponieważ akurat dzisiaj dorabiałem mocowania przekładni i nie miałem czasu na robienie fotek ;)

Czekam z niecierpliwością

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

sebas99    60

Tak jak wcześniej pisałem zrobiłem już mocowania przekładni łańcuchowych.

Będą się one składać z 2 części.

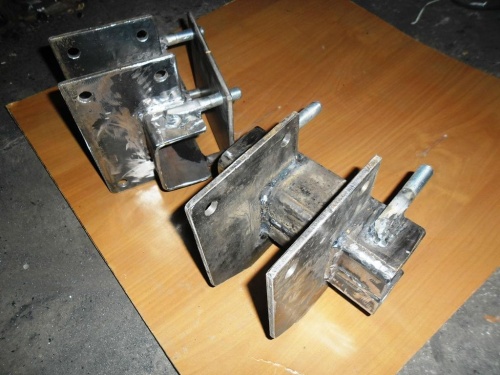

Pierwsze to mocowanie do ramy, które wygląda tak:






do mocowań (które są na zdjęciu na górze), dorobiłem takie o to blachy (będzie ich 4), będą podtrzymywały przekładnie.

Zamierzam przymocować je na śruby.

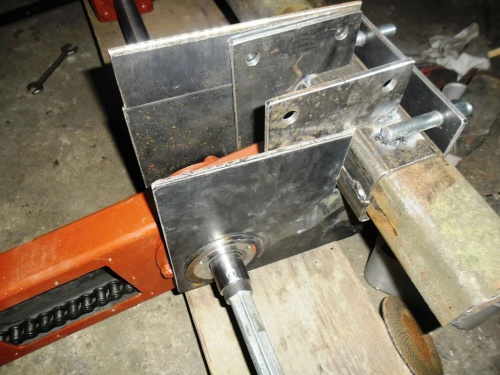

Na ramie będzie to wyglądało tak (to były, aby pierwsze przymiarki):






W między czasie zacząłem już dorabiać mocowanie głównej przekładni, ale jeszcze go nie skończyłem.




Udostępnij ten post


Link to postu
Udostępnij na innych stronach

agro973    40

Bardzo ciekawy projekt, czekam z niecierpliwością na dalsze postępy i efekt końcowy. Mam nadzieję że jak ją wypróbujesz w polu to napisze jak się sprawuje

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

sebas99    60

Oczywiście, że opiszę pierwsze próby :D Mam plany, aby skończyć ją jakoś w połowie lutego ;)

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

sima    0

czym wycinałeś otwory w profilu ?

jaką główną przekładnie zastosujesz ?

i tak z ciekawości to większość elementów wyszperałeś we własnych zasobach czy kupujesz ?

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

sebas99    60

Przekładnia to przerobiona stara przekładnia kątowa od RCW :P



Większość elementów, które wykorzystuje mam z własnych zasobów ;)

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

sima    0

a mogę się dowiedzieć czym zrobiłeś otwory w profilu ? wyszły jak ta lala , jakaś otwornica ?

Udostępnij ten post


Link to postu
Udostępnij na innych stronach


sebas99    60

Otwory były robione wiertarką stołową z otwornicą ;)



Spawam spawarką transformatorową :)

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

puntonero    0

Witam

Ładna robota, ciekawe jak to będzie działać a raczej jak długo.

nie prościej było by dorobić ekrany do zwykłej glebogryzarki.

Jak sadzisz truskawki że tylko dwie sekcje.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

tomn95    14

Mi też się wydaje że prościej dorobić ekrany do standardowej glebo w celu uniknięcia sypania ziemi na krzaki.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

sebas99    60

Może i tak, ale przez środek między ekranami idzie przecież wał i co z tego, że zęby są odjęte? Ja mam dość duże krzaki truskawek i ten wał by mi je niszczył ;)



Proszę czytać dokładniej, pisałem w pierwszym post, że w tej chwili będą dwie sekcje, ale jak się będzie wszystko dobrze spisywać to dorobię trzecią, żeby brała międzyrzędzie po środku ciągnika ;)

Edytowano przez sebas99

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

tomn95    14

Jak niby wał Ci będzie niszczył krzaki jeśli odetniesz ten pierścień do którego są przykręcone zęby ?

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
