wojtf23

wyciagarka, lebiodka mtz

Polecane posty

wojtf23    1

Witam ponownie. Z racji tego że biorę wszystkie sroki za jeden ogon przez zimę będę chciał przygotować cały ciągniki do gotowości. Widziałem na youtube wynalazek o to taki http://www.youtube.com/watch?v=HFfzUTh-VI0 i chciałbym na podstawie takiej pompy zrobić wyciągarkę z przodu na podzespołach star 66. \



I tu jest moje pytanie czy jak tą pompę podepnę pod wyjścia hydrauliczne z przodu to czy pompa w moim MTZ uciągnie to wszystko.

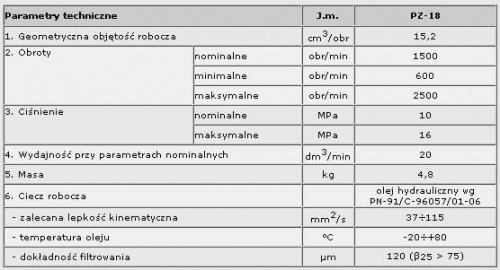

Tu są dane pompy:


Mam nadzieję że ktoś pomoże i najwyżej doradzi przy konstrukcji całej wyciągarki.

Edytowano przez wojtf23

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
seweryn20    587

A nie prościej kupić silnik hydrauliczny? Większa sprawność i masa rodzai do wyboru (moment, obroty, zapotrzebowanie na olej)

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
wojtf23    1

tzn ??? jak silnik hydrauliczny ?? możesz coś przykładowego podrzucić ???? wiem tyle że wyciągarka ma przełożenie 22:1

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Wiadomość z agroFakt.pl

wojtf23    1

już luknąłem. Tylko teraz pytanie czy któraś z tych pomp wyciągnie np. traktor jak się zakopie czy np. buka który ma 2 kubiki

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
seweryn20    587

He he. Silnik 14kW to masz koło 20 koni mechanicznych. Do tego przełożenie ślimaka na lebiodzie. Siła niemożliwa do zatrzymania.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
seweryn20    587

Tak dokładnie jak się to ma... moc silnika, przełożenie wciągarki do faktycznych możliwości w realu trudno mi powiedzieć.

Nie mam w tym kierunku doświadczenia osobiście. Trzeba by przejrzeć gotowce jak to wygląda, zastosowanie silnika w innych maszynach o dużym zapotrzebowaniu na moc.

Poczekaj chwilkę może ktoś to przerabiał ,wie dokładnie jak to wygląda i odpisze. Może rzuć okiem w galerię w maszyny leśne. A nuż znajdziesz odpowiedz.l

Edytowano przez seweryn20

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
wojtf23    1

seweryn20 zauważyłem w tych pompach że im mocniejsza tym większe obroty ma

np.

Typ: SMR 80

Chłonność [cm3/obr]: 80,5

Max ciśnienie [bar]: 175

Max. ciśnienie chwilowe [bar]: 200

Max. moment obrotowy [Nm]: 190

Obroty max. [obr/min]: 940

Max. moc [kW]: 15

B [mm]: 14

l [mm]: 144



Czyli np. jeżeli dobrze liczę lebiodka ma 22:1 czyli 22 obroty silnika hydraulicznego a jeden obrót lebiodki czyli 940:22=42,72 obrotu na minutę lebiodki czyli chyba dość szybko. Chyba że ja źle liczę. oczywiście to wychodzi w maksymalnych obrotach.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
seweryn20    587

To zależy jeszcze ile przy hydraulice ciągnika silnik zrobi obrotów. Podane są obroty max i trzeba by na podstawie chłonności wyliczyć ile potrzebuje oleju na minutę, i porównać to z wydajnością pompy. Wtedy będziesz wiedział co ten silnik wymłodzi w komplecie z twoim ciągnikiem.

Co do obrotów bębna wciągarki.... ważna jest prędkość liniowa. Ile na jeden obrót bębna nawinie się liny. Wiedząc to ocenisz czy to szybko czy wolno.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
wojtf23    1

a więc nowa pompa nsz32a ma ciśnienie 16MPa

Wydajność 1,19 l/s=71,4 l/min przy 40 obrotach/s=2400 obr./ min.

Edytowano przez wojtf23

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Gość Profil usunięty
Gość Profil usunięty

Optymalną prędkością liny jest 0,5 - 1 m/s. Raczej skłaniałbym się bardziej w okolicach 0,5 m/s. Więcej może być już za szybko.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
jahooo    264

Policz sobie ilośc cm3/obrót * obroty silnika i masz zapotrzebowanie na przepływ, pompa w MTZ da max cos koło 60l/minutę, ale rozdzielacz moze tyle nie przepuścić. Pompa NSZ32 ma 32cm3/obrót, nsz10- 10cm3/obrót. Ten silnik SMR 80 ma ponad 80cm3/obrót, wiet tych obrotów maksymalnych przy wydajności MTZ-ta nie da rady osiągnąć. Myślę, że jak by dało radę 600obr/min, to by było dobrze. I to na maksymalnych obrotach silnika w ciągniku. czyli 600/22= 27obr/min na wałku wyciągarki. I teraz wszystko zależy od żrednicy wałka. Wałek o średnicy 10cm ma obwód 32cm (około) co przy tych obrotach daje 8,64 mb liny na minutę - wyjdzie ci wciągarka, ale dla paralotni :D

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
wojtf23    1

koledzy a taka pompa



BMR 125

Objętość robocza: 124,9 [cm3] [cm3/obr]

Prędkość obrotowa znamionowa: 475 [min-1] [obr/min]

Maksymalna prędkość obrotowa ciągła: 600 [min-1] [obr/min]

Moment obrotowy znamionowy: 250 [Nm]

Maksymalny moment obrotowy ciągły: 292 [Nm]

Maksymalny moment obrotowy przerywany: 340 [Nm]

Moc znamionowa: 12 [kW]

Moc maksymalna ciągła: 14 [kW]

Moc maksymalna przerywana: 16 [kW]

Znamionowy spadek ciśnienia: 140 [bar] 14 [MPa]

Maksymalny ciągły spadek ciśnienia: 175 [bar] 17,5 [MPa]

Maksymalny spadek ciśnienia przerywany: 200 [bar] 20 [MPa]

Chłonność maksymalna ciągła: 60 [dm3/min] [l/min]

Chłonność maksymalna przerywana: 75 [dm3/min] [l/min]



Są różne rodzaje pomp BMR, OPM, BMP, SMR i czym one od siebie się różnią.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
seweryn20    587

Pompa nsz-32 pracuje w zakresie obrotów od około 900 do 2400, pojemność około 31cm na obrót i wydajność nominalną 54 litry na minute. Więc nie porównuj objetości pompy do objętości silnika na obrót bo pompa pracuje o wiele szybciej. Przemnóż to i policz według zapotrzebowania na minute.

Więc pompa daje załóżmy średnio 40 litrów na minutę, podany wyżej silnik ma obroty przy podanych danych 475 i chłonność 60 litrów /min. Już ta wartość jest wyliczona.

A i to jest średnio ważne bo to parametry nominalne. Jak dostanie mniej oleju będzie się kręcił wolniej. Słabszy będzie dopiero jak zmniejszysz ciśnienie. Na takiej zasadzie działają regulatory obrotów do tych silników.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
wojtf23    1

seweryn20 chodzi mi tylko o to że nie chce po prostu kupić pompy która będzie ciągnąć wyciągarkę a na drzewo z lasu będę czekał 10 minut albo lepiej a będzie od traktora 30 czy 50 metrów. Wiadomo że nie chcę żeby drzewo leciało tylko żeby było ciągnięte. W sumie nie wiem ile normalnej wyciągarce zajmuje metr wciągnięcie drzewa

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
