arturooo

budowa ładowacza czołowego do c 360-3p

Polecane posty

Wybrane dla Ciebie
arturooo    21

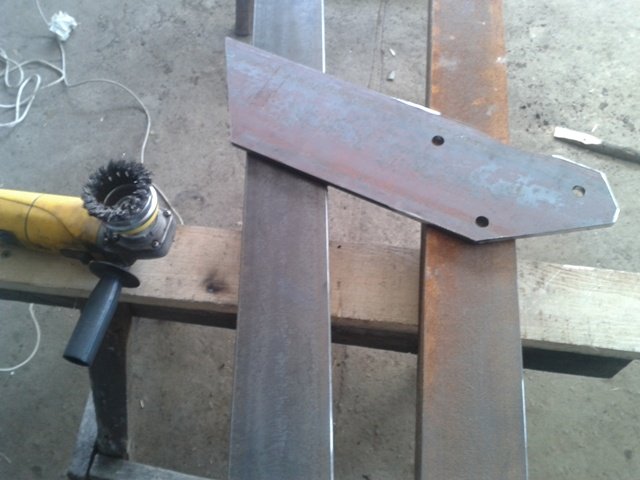

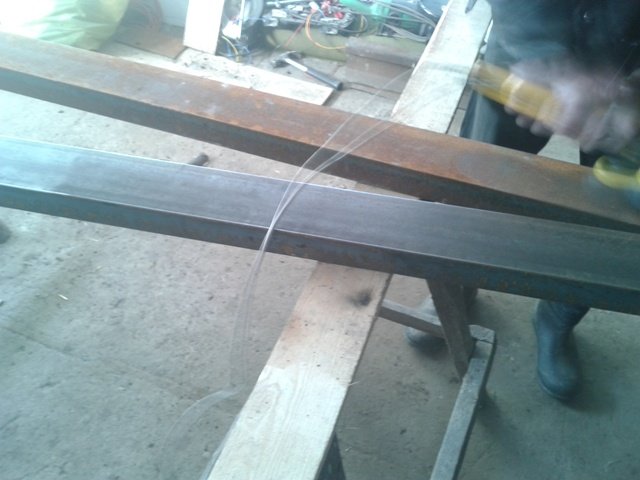

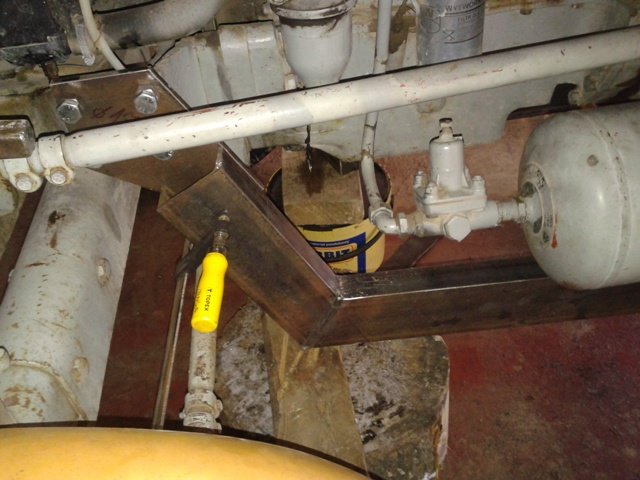

Powitać! Jakiś czas temu postanowiłem wykonać tura do 3p, i jestem w trakcie pracy jako że jeszcze zima za oknem :), wydaje się jakby na mnie czekała aż ukończę dzieło, a nie pracuje nad nim całymi dniami więc jeszcze jakieś dwa tyg myśle juz razem z krokodylem bo najpierw krokodyl potrzebny a reszta osprzętu pózniej, tur ma byc 3 sekcyjny na joystick, poziomowanie i euroramka, zdjęcia są jakie są muszą wystarczyć :)post-60008-0-41619400-1365097187_thumb.jpgpost-60008-0-15640300-1365097192_thumb.jpg to czyszczenie materiału bo kupuje się płaci a jest zardzewiały i często trzeba go prostować zanim cokolwiek sie z niego zrobi.post-60008-0-56508200-1365097654_thumb.jpgpost-60008-0-60856900-1365097656_thumb.jpg

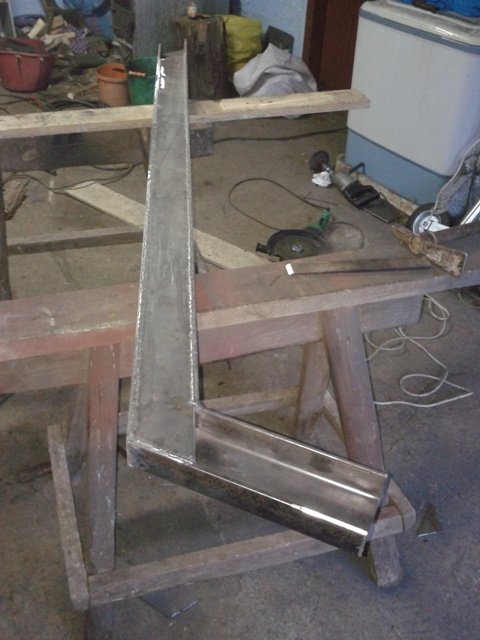

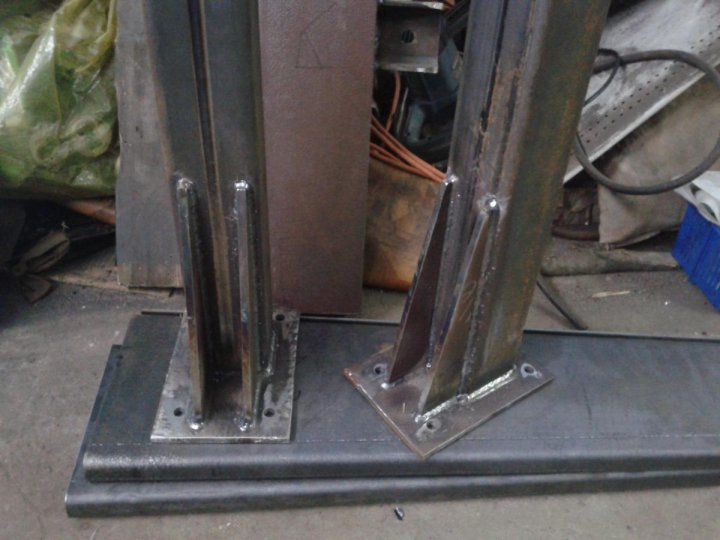

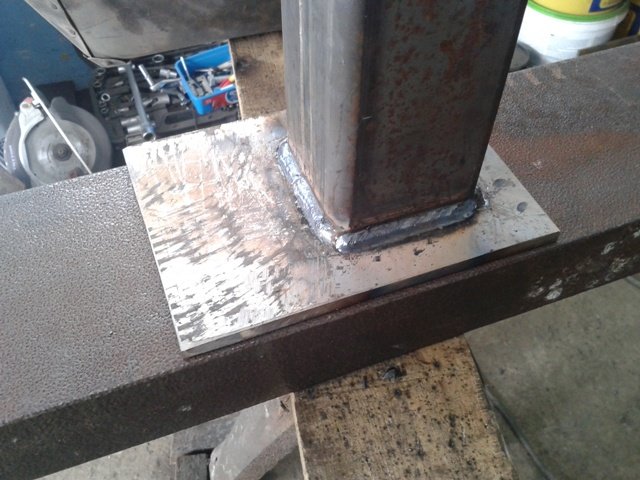

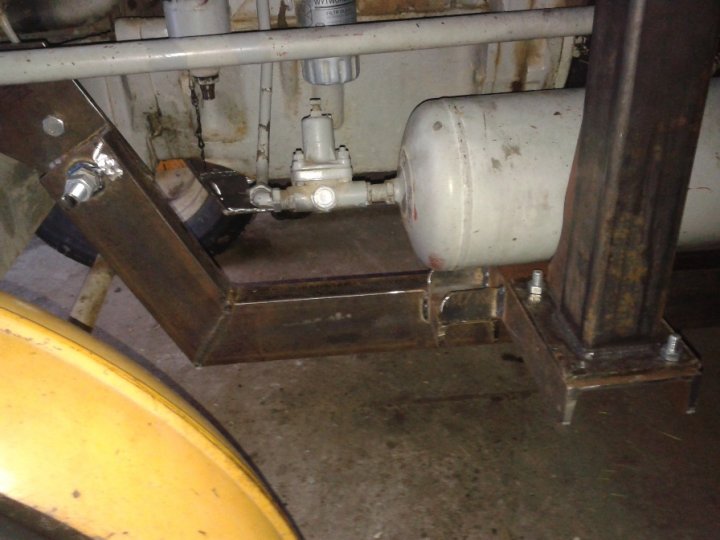

atutaj już rama sanki pod cała długością ciągnika c ceówki 100 zaślepiona ca całej długości.post-60008-0-78833500-1365097761_thumb.jpgpost-60008-0-12547600-1365097802_thumb.jpgpost-60008-0-10515000-1365097820_thumb.jpgpost-60008-0-18593300-1365097823_thumb.jpg

post-60008-0-75674800-1365097913_thumb.jpgpost-60008-0-75674800-1365097913_thumb.jpgpost-60008-0-20671500-1365097934_thumb.jpgpost-60008-0-20671500-1365097934_thumb.jpgpost-60008-0-35691300-1365097950_thumb.jpgpost-60008-0-64638600-1365097954_thumb.jpg

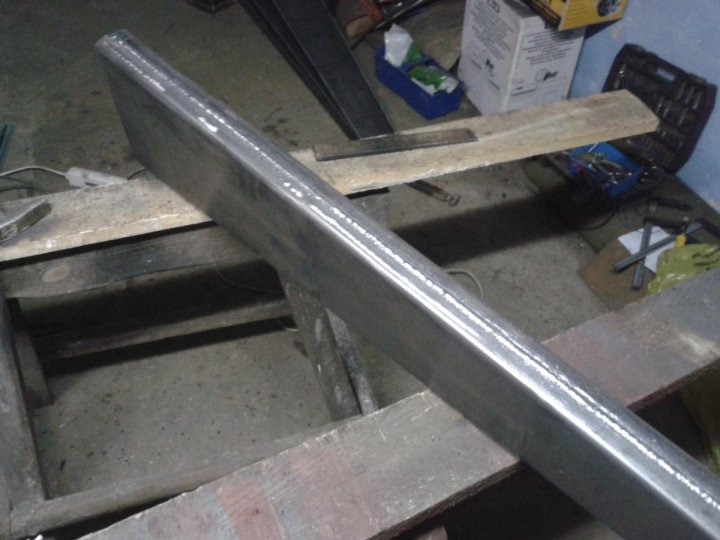

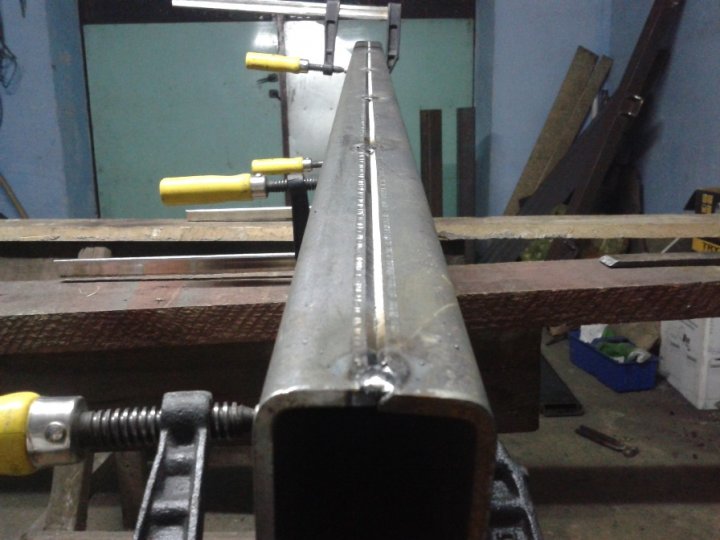

wysięgnik...

post-60008-0-48509200-1365098071_thumb.jpgpost-60008-0-59957700-1365098086_thumb.jpgpost-60008-0-50986300-1365098101_thumb.jpg

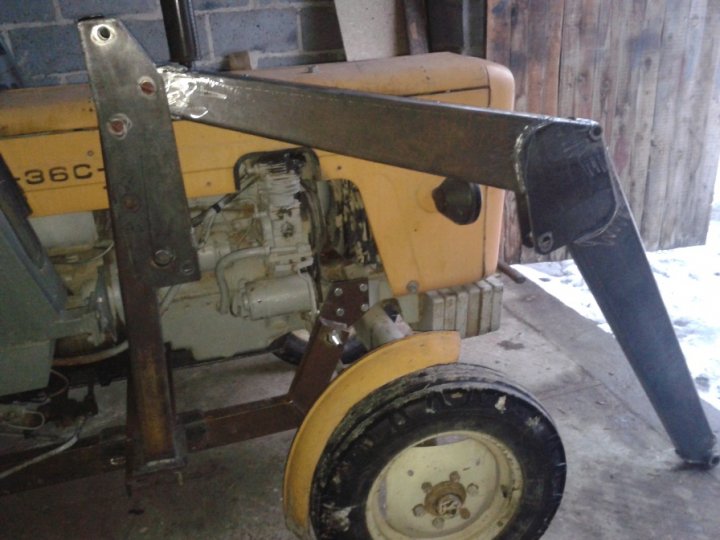

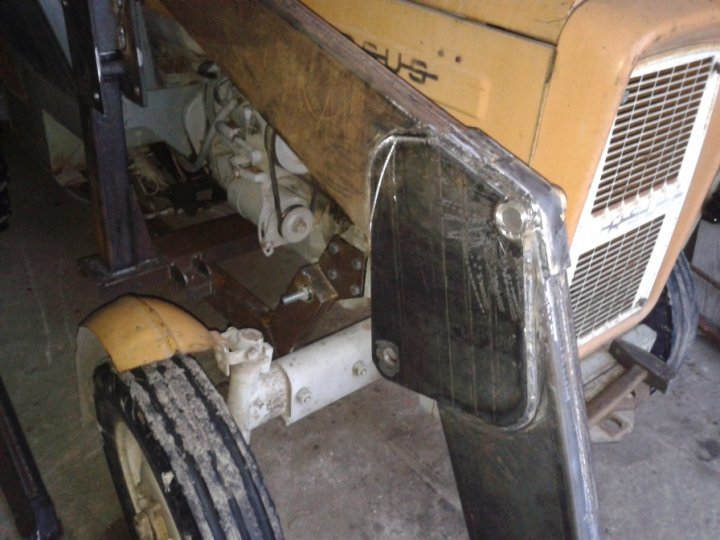

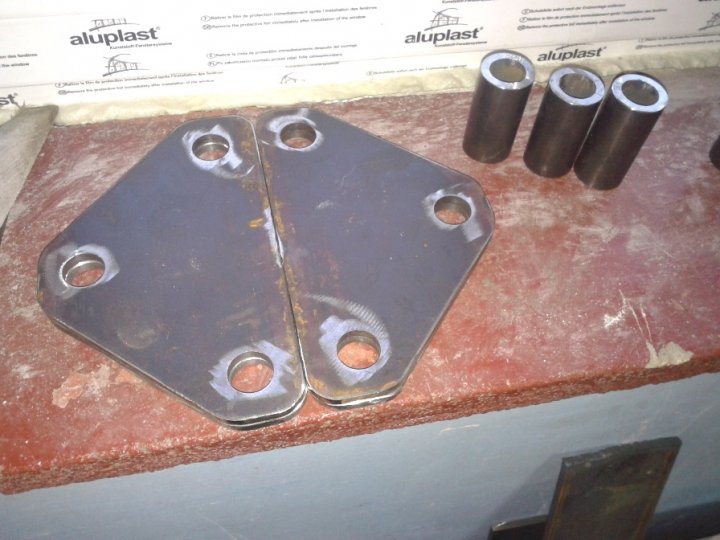

tutaj lekkie przymiarki jak to wszystko będzie wyglądało, wszystkie siłowniki maja byc dwustronnego działania, bolce nie są jeszcze pozabespiueczane przed obracaniem się i wiele rzeczy nie jest jeszcze docelowych bo jak mówię dopiero przymiarki

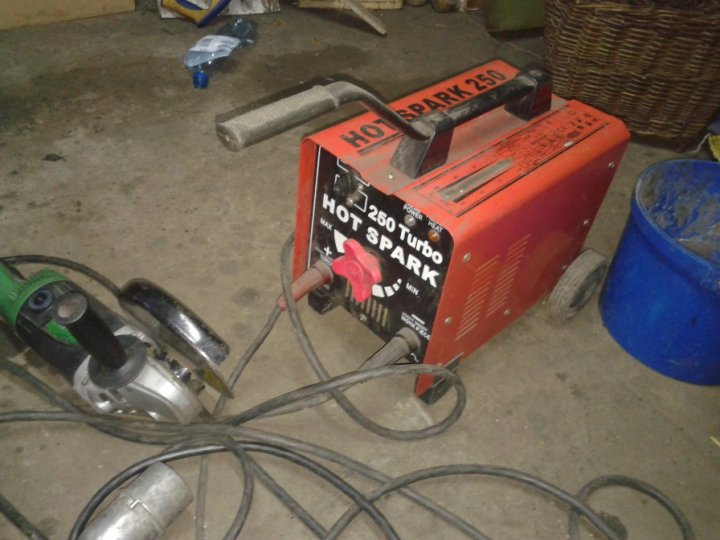

i na koniec mój głowny sprzęt tylko taki niestety posiadam albo i stety bo radzi sobie wyśmienicie juz ładnych kilka lat a nie ma lekko u mnie :), sory za błędy pisałem na szybko... będę dorzucał kolejne foty


Udostępnij ten post


Link to postu
Udostępnij na innych stronach
casejx    30

Jak dla mnie to calkiem fajna konstrukcja sie szykuje. Jestes w stanie na tym etapie budowy powiedziec jaki koszt budowy?

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Wiadomość z agroFakt.pl

simson2812    356

no ładnie ja tez będę robił tura ale to dopiero w następną zimę bo teraz końce rębaka a na lato mam inne prace trochę mniej skomplikowane. Wstawiaj na bieżąco fotki a co do ramy to masz dojście czy na zamówienie ugieli ci te ceówki na ramę?

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
SipmaZ224    59

Prosimy o dokładniejszy opis materiałów i info jak i gdzie giąłeś blachę na ramiona.



Piąteczka!!

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
arturooo    21

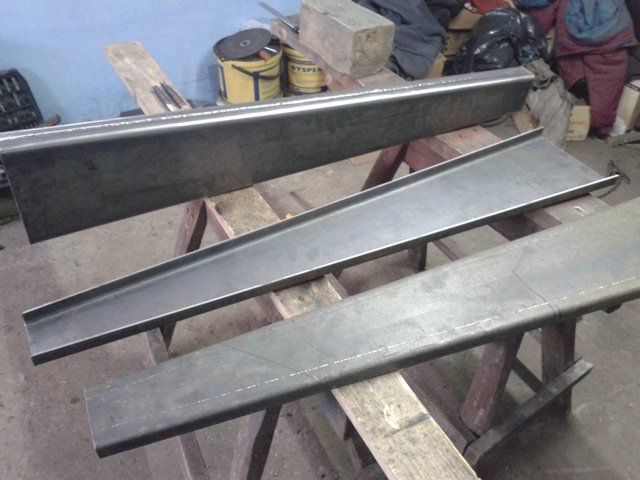

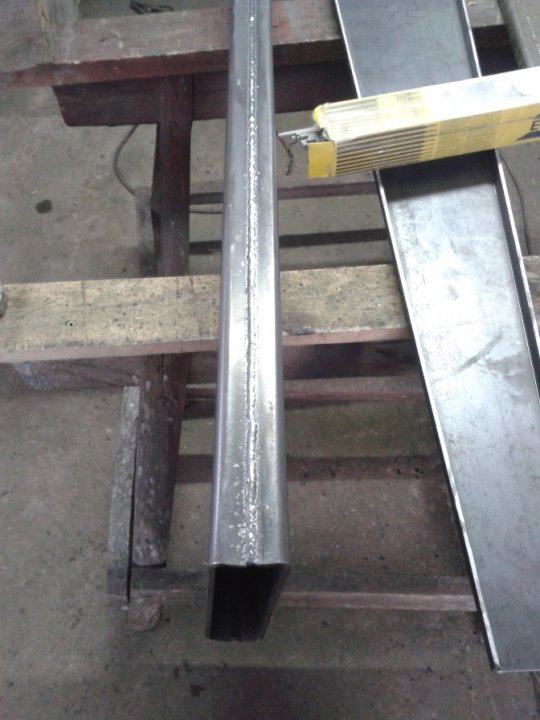

Siema, koszt tak mniej więcej skalkulowany to 3 tys hydraulika w tej cenie joystick dzielnik itd tak mi w agricola skalkulowali a materiał razem z usługami tokarz gięcie blachy gilotyna itd niech będzie nastepne 3ale to już tak z zapasem więc nie powinienem tej kwoty przekroczyć to juz razem z krokodylem czyli jakieś 6tys a taki jak ten będzie wołają ok 13 tys więc trochę w kieszeni zostaje, co do wysięgnika to kupiłem blachę 5mm wyciąłem paski(trapezy) i było to wyginane na krawędziarce po niecałe 3 cm z każdej str w efekcie szer ramienia ma jakieś 55 mm, wygnie to każdy kto ma prasę krawędziową na zakładzie

Edytowano przez arturooo

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
ukasz    58

Nie podoba mi się to że będzie się chyba lepiej prezentował niż mój :wacko:

A tak na poważnie to świetny sprzęt się zapowiada

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
UrsusFan1222    23

Fajnie się zapowiada czekam na więcej z foto relacji :) , jedyne co mnie martwi to trochę mały prześwit pod dolną ramą. Nie można było, ciut wyżej ?

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
arturooo    21

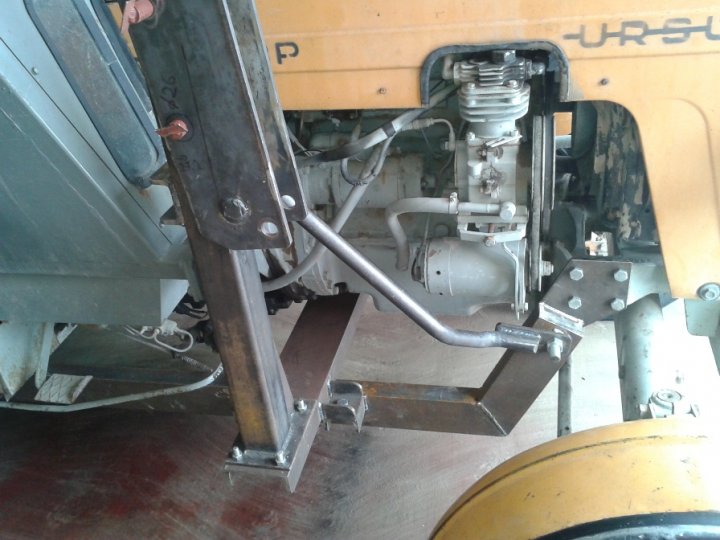

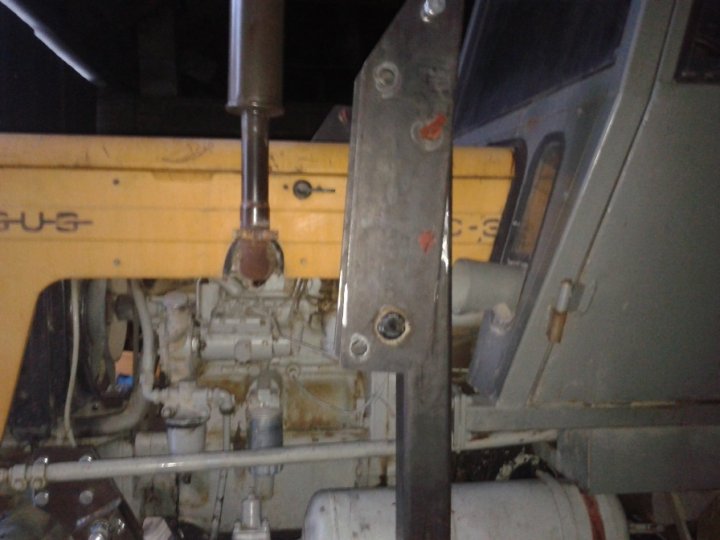

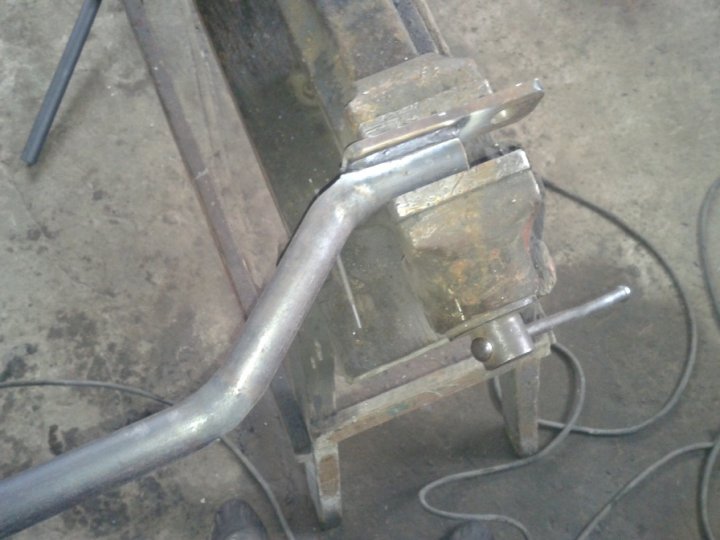

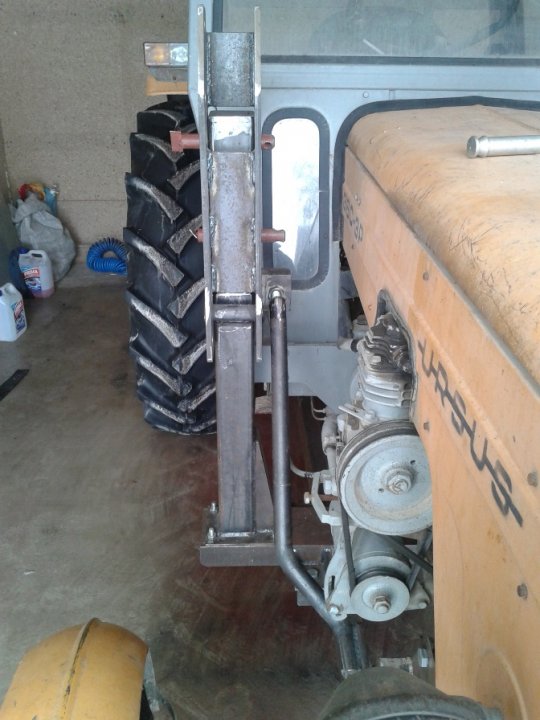

witam panowie i panie jeśli takowe tu są :), Dzisiaj nie naszarpałem robota bo nie działałem przy turze cały dzień, zrobiłem tylko wsporniki do słupków których wcześniej nie było i pomocowałem słupki już na dobre tak jak być powinno będzie tylko demontaż w celu pomalowania. co do prześwitu to belki są 0.5 cm pod akumulatorami a i tak musiałem podnosić zbiornik na powietrze z lewej str bo przeszkadzało przerabiałem uchwyty na obejmy więc wyżej się nie dało, oczywiście była by możliwość przenieść akumulator na przód tak jak jest w młodszych rocznikach 3p mój jest z 87r, ale jakoś nie chciałem tego przenosić. jak coś to pytać. a oto aktualności czyli wspomniane wsporniki z jednej str z regulacją utwardzana śruba bo jak gdzieś widziałem nawet w fabrycznych wspornikach otwory nie pasują idealnie więc ja pokusiłem się o takie rozwiązanie.

post-60008-0-98887700-1365182745_thumb.jpgpost-60008-0-35328200-1365182749_thumb.jpgpost-60008-0-15221300-1365182754_thumb.jpg

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
arturooo    21

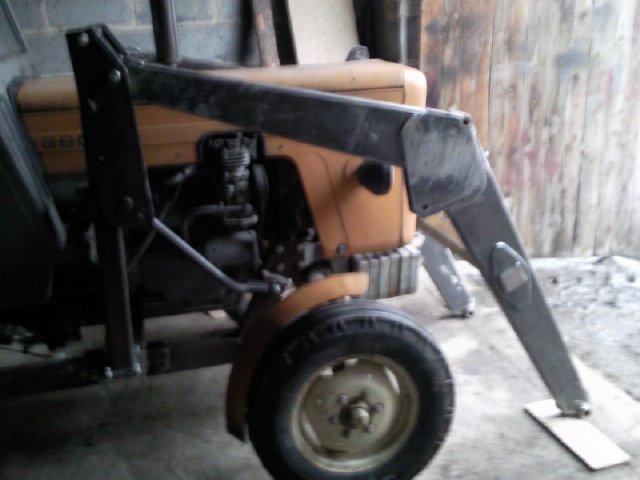

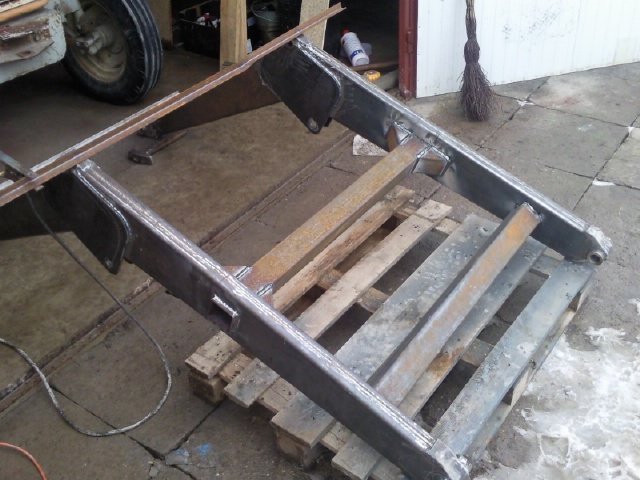

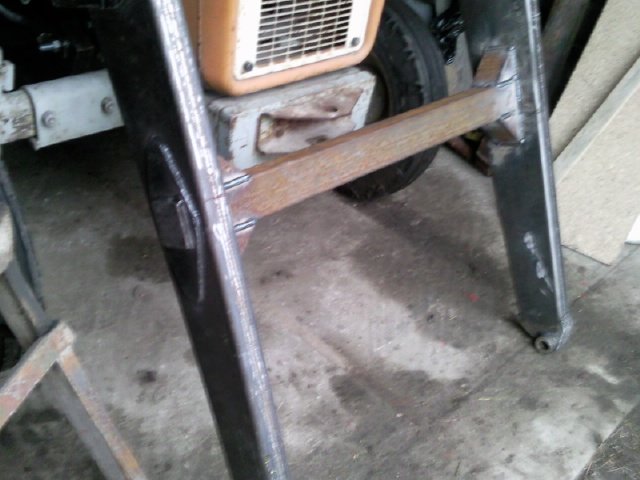

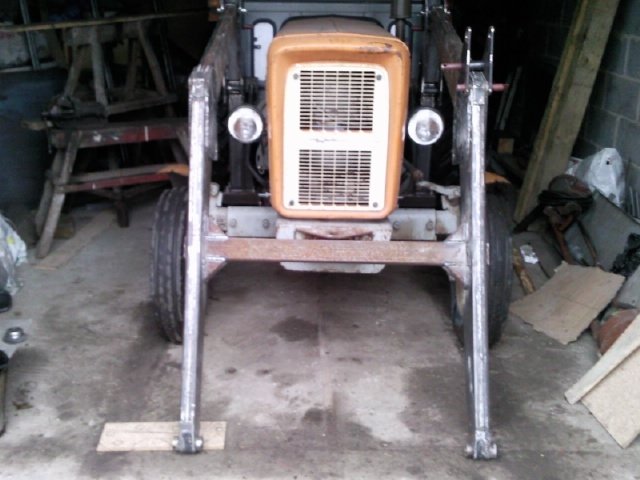

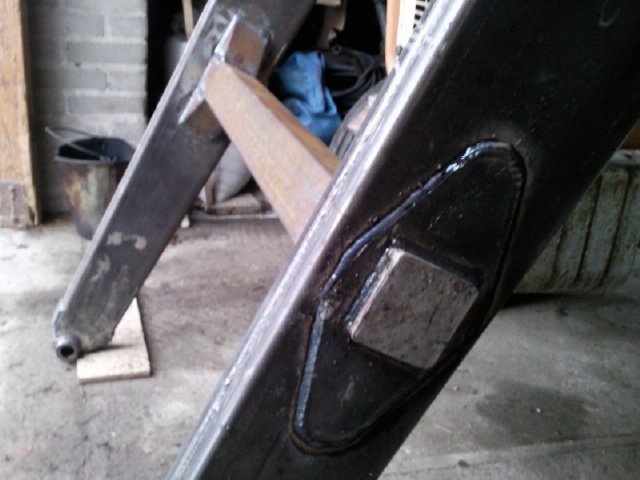

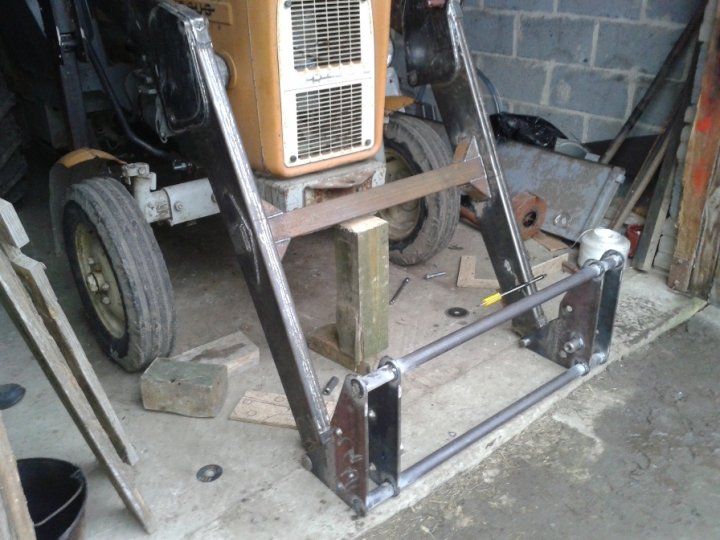

są nowe postępy w pracy, niby niewiele ale było to pracochłonne wszystko ostawiać poheftowac żeby nie spawy nie pościągały ale wysięgnik już się trzyma w "kupie" :) byłoby wcześniej ale była mała poprawka bo tak jak zrobiłem na początku nie byłoby dobrze mianowicie poprzeczna belka łącząca ramiona nie była na wylot tylko wspawana w środek między ramiona. teraz jest lepiej :)















Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Tomasz78    345

Dobra robota ,ale czy nie za mały zastrzał z tej rury ? Ja bym dał wyżej i do śrub na samym przodzie i proste a nie odginane było by mocniejsze ,ot tak moje sugestie .

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
SZYMANOX    376

Te wsporniki aż tak powyginane mi się jakoś nie widzą... Miałem w moim T25 lekko wygięty wspornik [ wzmocniony na gięciu 20 cm blachą 10mm] w celu ominięcia wentylatora,i było widać podczas pracy jak się odkształcał,w efekcie stopa się ugięła lekko,do tego urywały się śruby i teraz mam to na prosto zrobione.Ja bym ci to radził zmienić ten wspornik na prosty ;) Ale ogólcie cała robota pięknie wykonana :)

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
arturooo    21

Witam co do zastrzałów to fakt nie są zbyt wysoko ale dożo wyżej nie dałoby rady więc muszą być tak a jest to pręt pełny nie rura utwardzany bo innego nie mieli na stanie w składzie fi 32 więc wątpię aby on się poddał ale dzięki, zobaczymy jak się będzie sprawowało w pracy i zawsze można wprowadzić pewne zmiany. Wygląda na taki koślawy :) ale w rzeczywistości jest ładnie pod kątem wygięty na gazach. Dodam że nie mam nigdzie na żywo podobnego więc wszystko "zrzynam" ze zdjęć z internetu więc pewne poprawki czasem są i trzeba 3 razy pomyśleć zanim się coś na dobre przyspawa. A co do wycinania elementów:) tnę to szlifierką kątowa potem ścinam rogi i zaokrąglam tarcza do szlifowania lub zwykłą i dlatego to tak wygląda bo jest okrągłe :), ciesze się że się podobają. nie mam tez tokarki ani wiertarki stołowej to trochę wydłuża czas pracy bo muszę jeździć po usługach ale powoli idzie to w dobrym kierunku, i tak sporo grosza zostaje

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
SZYMANOX    376

U mnie w T25 też pręt pełny 35mm i się poddał :P Wiec radził bym ci od razu wzmocnić żeby potem zaoszczedzić sobie roboty :P

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
rotor32    66

narazie nie wygląda to tak źle, nie stać ludzi na gotowy wyrób to próbują coś sami zrobić. Mi bardzo się podoba twoja robota, tez mi się marzy na mojej c 360 tur z poziomowaniem, 3 sekcyjny na porządnej grubej ramie z euroramką.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
arturooo    21

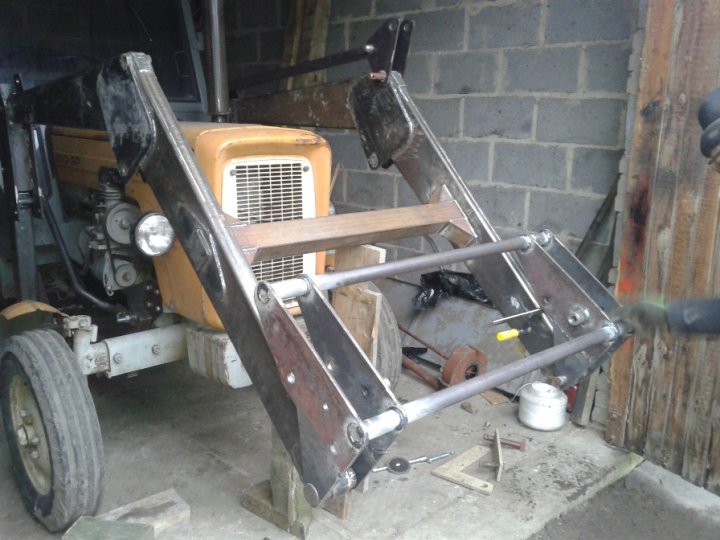

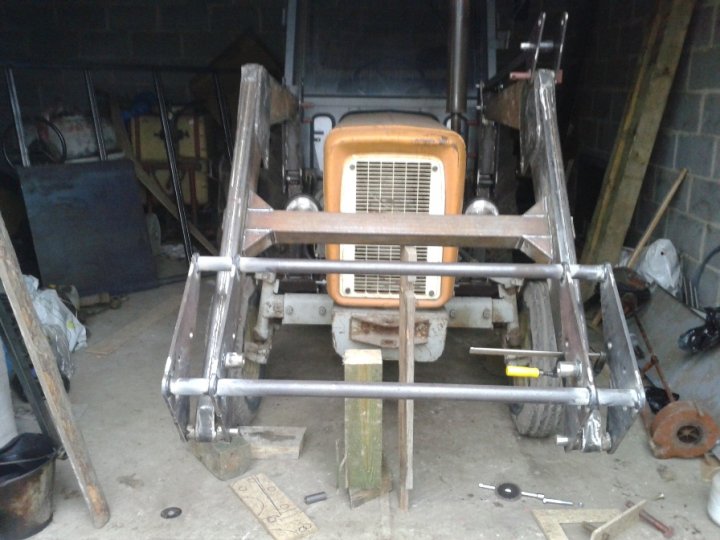

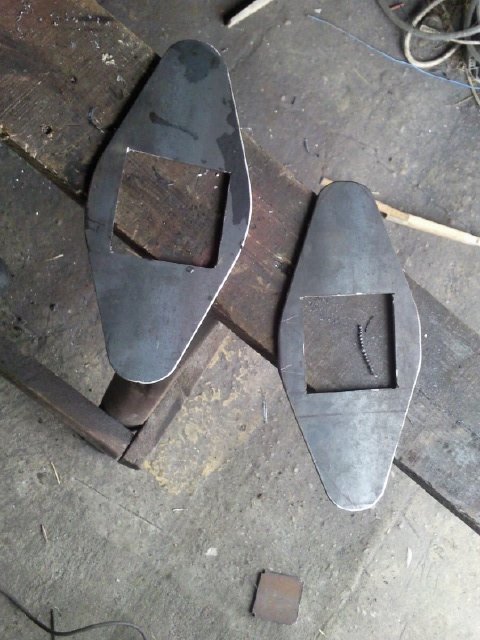

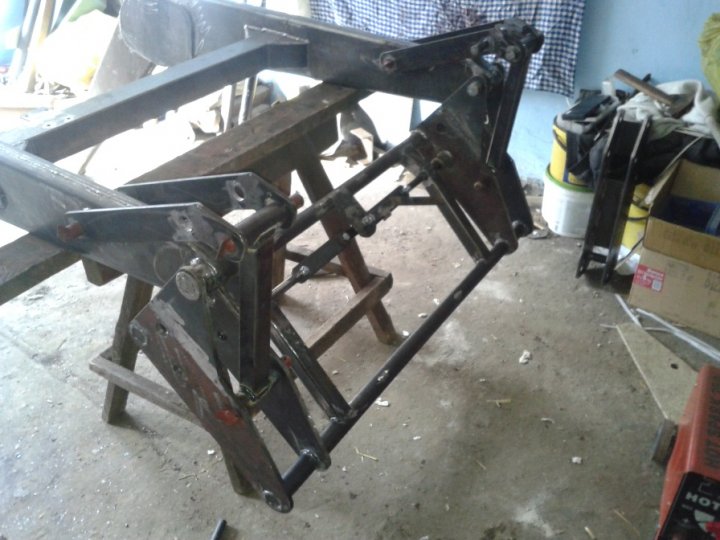

Są nowe malutkie postępy, drążki pierwszego zakresu poziomowania( na zdjęciu jest jeden ale mam muz dwa :) i prawie całe euro :) może już jutro dostane całą hydraulikę super jakby przysłali ale nie będę jeszcze podłączał bo muszę wymienić pompę na wzmocniona i przy okazji chyba tryb atakujący do wymiany do satelity trzeba zajrzeć. To narzazie tyle, myślałem że się obejdzie bez zaworu szokowego przy drugiej sekcji ale chyba się jednak nie obejdzie:) tak stwierdzam po przymiarkach euroramki bo nie wiem czy nic nie będzie przeszkadzało ruchami łyżki w całym zakresie ruchów wysięgnika. Nie wiem czy zrozumiale piszę ale nie mam daru :). Oto zdjęcia




  • Like 1

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
ukasz    58

Z Wychyłem ramki najwięcej kombinowania miałem przy swoim bo źle początkowo to zaplanowałem ale u Ciebie powinno być łatwiej

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
arturooo    21

Nie dożo ale robota posunęła si ę trochę do przodu, może w poniedziałek będzie widać więcej postępów. Zarazie dokończyłem euroramke (może jeszcze potem dorobię kawałek blachy żeby zasłonić mechanizm blokujący, zaranie nie mam koło domu odpowiedniej blachy), i chyba będę musiał zrobić wycięcie doiłem tych blach bo chyba będą przeszkadzały jak narzędzie będzie się spierało na dolnym wałku.Gotowy tez wychył ramki, w sumie zostało polokować bolce zrobić smarowanie przedłużyć siłowniki drugiej sekcji ino i malować :). Nie mam porobionych zdjęć całości jak to wygląda ale myślę że po niedzieli już wstawię. No i krokodyl panowie...

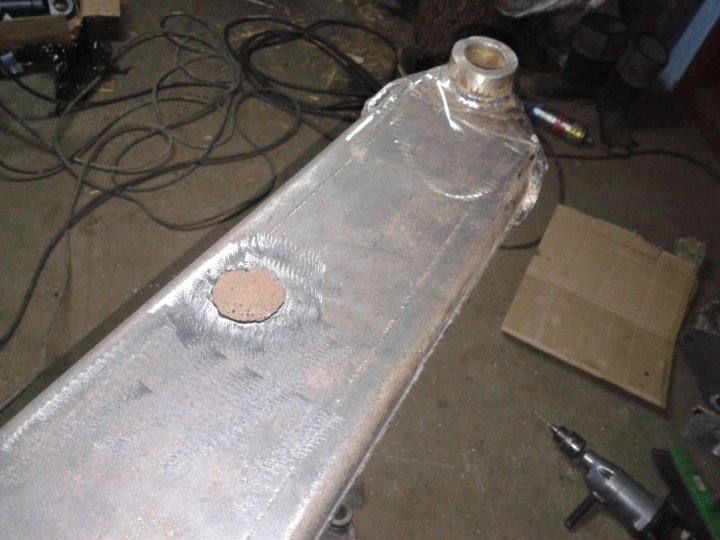

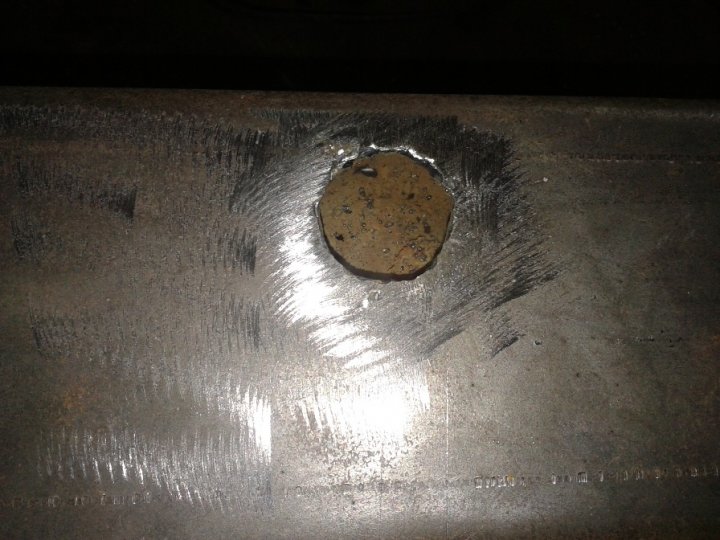

tu wypalany otwór bo nie chciałem wieść do tokarza tego :)

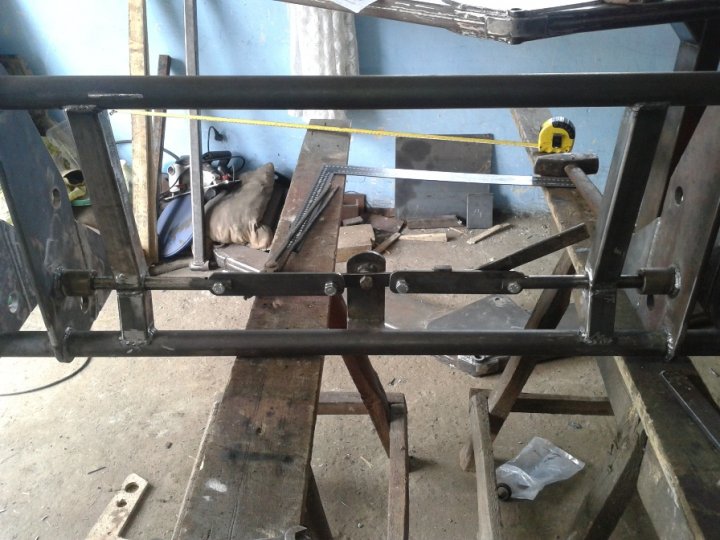

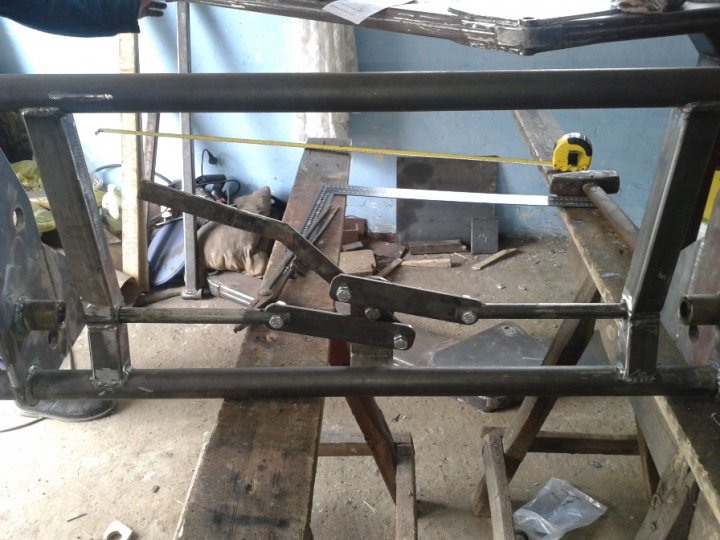

ramka z zabezpieczeniem w pozycji otwartej i zamknietej

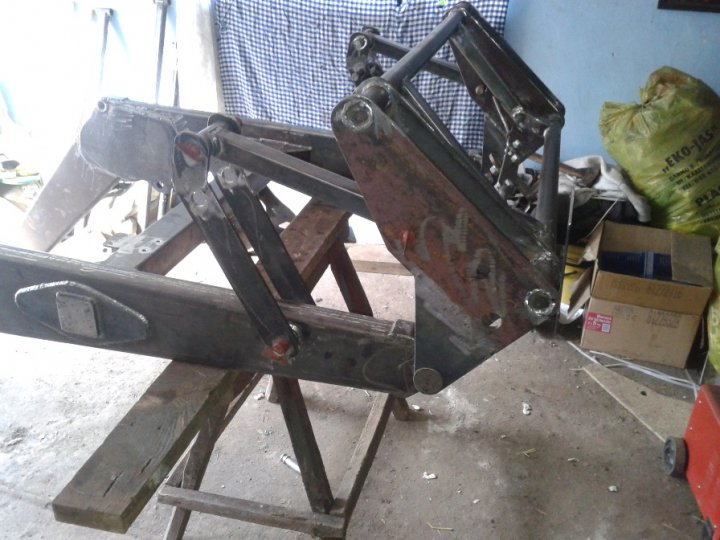

ramka z wychyłem w górze i w dole :)

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
