Siłownik jednostronnego działania

Polecane posty

Witam wszystkich.

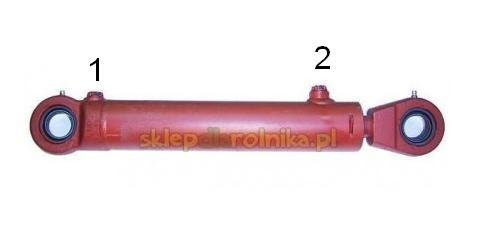

Mam pytanie odnosnie siłownika dwustronnego działania takiego jak na rysunku. Przepuszczaja mi uszczelnienia w nim. Wykorzystuje w nim wejscie numer 2 do podnoszenia pługa a wejscie numer 1 jest wolne . Pług opada poprzez swoja mase. Co sie stanie gdy zaslepie wejscie numer 1 zeby olej który przepuszcza uszczelniacze nie wylewał sie na zewnatrz


Udostępnij ten post


Link to postu
Udostępnij na innych stronach
seweryn20    582

Jak zaślepisz drugi koniec to przelany olej na tą stronę w końcu uniemożliwi ci prace siłownika w pełnym zakresie. Podłącz drugą stronę do układu hydrauliki i po sprawie. Olej będzie wracał do ciągnika a nie na ziemię.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
GoRAL1    63

zablokuje się jak napełni sie z drugiej strony

trzeba podpiąć tam węża i sprowadzić do zbiornika

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Wiadomość z agroFakt.pl

asasinator666    106

Może lepiej spróbować wymienić uszczelniacze. 20zł powinno wystarczyć- jeśli będziesz używał tylko wejścia 2 to potrzebne tylko będą 1 simering i 1 oring). A zatyknie wejścia nr 1 to tak jak piszą koledzy wyżej.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
seweryn20    582

Uszczelnienie tłoczyska to nie simering. Prędzej czy później i tak będzie musiał wymienić uszczelnienia.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
mariuszd93    489

Witam wszystkich.



Mam pytanie odnosnie siłownika dwustronnego działania takiego jak na rysunku. Przepuszczaja mi uszczelnienia w nim. Wykorzystuje w nim wejscie numer 2 do podnoszenia pługa a wejscie numer 1 jest wolne . Pług opada poprzez swoja mase. Co sie stanie gdy zaslepie wejscie numer 1 zeby olej który przepuszcza uszczelniacze nie wylewał sie na zewnatrz


Jesteś pewien że wykorzystujesz wejście nr 2 w odniesieniu do rysunku?

Dziwne że w ogóle działa jak dla mnie

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
simson2812    356

Kolego siłownik 2 stronnego działania ma za zadnie wpychać i wypychać tłok za pomocą oleju i jeżeli np. podnosisz to olej wpływa jednym otworem a przez to że sie podnosi wypycha olej który wpychał tłok wiec jak szczelnie zadeklujes zbędzie nie dobrze bo jeżeli siłownik jest 2 stronny to lepiej go tak używać. Myślę że mój post wyjaśnił całe działanie dla ,,ciemnych'' w tych klockach

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
mariuszd93    489

Niczego twój post nie wyjaśnił zresztą doskonale wiem jak działa siłownik dwustronny .

I można go spokojnie używać jako jednostronnego ale podpiąć trzeba pod nr1

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
seweryn20    582

I jak zauważyłeś ci ciemni stwierdzili to przed tobą. Żadną nadzwyczajną inteligencją się nie popisałeś.



mariuszd93 a dla czego niby miało by nie działać?

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
mariuszd93    489

Nie wziąłem wszystkich opcji pod uwagę ....... :ph34r: Zależy w którą stronę działa ten siłownik jeśli podnosząc ma się skracać to na nr 2 jeśli wydłużać to nr 1

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
asasinator666    106

@seweryn20 Z przyzwyczajenia mówię na to simering (podobny kształt); mój błąd. Tylko jeśli w tym pługu nie potrzeba działania w drugą stronę to po co to robić, a jesli nie wymieni uszczelniaczy to tak czy inaczej choćby założył wąż powrotu oleju do ciągnika to pług będzie sam opadał bo olej przepłynie przez te uszkodzone uszczelnienia.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
seweryn20    582

No. To właściwie nazywa się w siłownikach zgarniacz i nie utrzymuje szczelności oleju.

Racja będzie opadał tyle że olej zamiast na ziemię poleci do skrzyni. faktem jest że wymiana uszczelnień się zbliża.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
asasinator666    106

Nie wiem czy piszemy o tym samym. Ja mam na myśli uszczelniacze które w przekroju przypominaja literę U. Muszą one utrzymać ciśnienie oleju w siłowniku no i szczelność też.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Junkers    42

Te uszczelnienia podobne do simmeringów po prostu się nazywają uszczelniacze tłoczyskowe i tyle. Wziąć stare i dokupić nowe na wymiar a najlepiej jeszcze wziąć tłoczysko i kołnierz tulei żeby dokładnie złapać wymiar.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
mtracz    71

Uszczelnienia o których mówicie występują w siłownikach jednostronnego działania na tłoku. W siłownikach dwustronnego działania uszczelniacze nie maja takiej wargi ciśnieniowej. Często są to o ringi albo płaskie szerokie pierścienie czasem z mała wargą na środku.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
romek6340    203

Zgadza się, że trochę się różnią ale to nie zmienia faktu, że i tak najlepszym wyjściem (a może i jedynym) będzie wymiana. Tak wiec rozbieraj siłownik i dokup co trzeba, a jak nie to oddaj komuś do zrobienia tylko, że wtedy to i koszt inny.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
seweryn20    582

Uszczelniacz w przekroju przypominający literę u własnie tak się nazywa. Uszczelniacz typu U. W tłokach dwustronnego działania są oringi o różnym przekroju, wkładki teflonowe i pierścienie rozprężne zależnie od konstrukcji.

ja bym mimo wszystko podłączył drugą stronę. W czasie pracy może siętam dostawać brud, kurz z zaciąganym powietrzem a to już na pewno przyśpiesza zużycie uszczelnień tłoczyska.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

A jak jest siłownik jednostronnego działania i przepuszczaja uszczelniacze to tez nie bedzie mogł sie schowac jak sie napełni ??? Podpiecie drugiego weza odpada. Uszczelnienie zrobie . A jak zaslepie jedno wejscie to nie zrobi sie z niego siłownika jednostronnego działania , albo czy nie ochronie uszczelnien przed brudem ???

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
seweryn20    582

Siłownik jednostronnego działania nie ma z drugiej strony przestrzeni na olej. Jego konstrukcja jest inna. Tłoczysko jest tak grube jak cylinder. Jeśli siłownik jednostronnego działania będzie nieszczelny olej będzie się wylewał koło tłoczyska przez zgarniacz bezpośrednio na ziemię. Ewentualnie jak to jest np. w wózkach widłowych cienka rurka do zbiornika z olejem.

Podepnij jakikolwiek przewód i połącz go ze zbiornikiem oleju lub innym osobnym.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
bobytempelton    158

Może ja wtrące swoje 3 grosze, z podwójnego da się zrobić jednostronny bez problemów, z jednostronnego na dwustronny... nie bardzo.

Do rzeczy, jeśli chcesz przerobić ten twój siłownik tj. na rysunku na jednostronny to jest minuta osiem, wystarczy wyjąć uszczelniacze "U" z tłoczyska( czyli tego szerokiego w środku siłownika oddzielającego 2 komory siłownika które u ciebie są nieszczelne) i złożyć bez nich, powstanie jedna duża wyporowa komora, przy okazji zmień uszczelniacze na tulei uszczelniającej sworzeń siłownika, pierwszy pierścień zgarniający kurz nie trzeba zmieniać, chyba że go nie ma.

Co do zaślepienia nie potrzebnego wyjścia oczywiście tak, przecież masz po wyjęciu środkowych uszczelnień "U" jedną komorę, po co 2 wyjścia, wystarczy moneta i nakrętka ze starego węża, to należy nakręcić na wyjście i nie puści.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
seweryn20    582

Można zrobić w właściwie to nic nie trzeba robić tylko podłączyć jedną stronę. raczej nie wydaje mi się żeby w siłowniku dwustronnego działania był uszczelniacz typu U. No a druga sprawa jak wyjmie wszystkie uszczelniania tłoka i zakorkuje wyjście koło tłoczyska to znacznie ograniczy siłę z jaka działa siłownik. Ciśnienie będzie działało na powierzchnie jaką ma sworzeń siłownika.

Naszego kolegi zresztą to nie ratuje bo używa go jako jednostronny chowający siłowo a nie wysuwany. W jego przypadku lepiej wymienić uszczelnienia a na nieczynne wyjście założyć coś co zabezpieczy przed dostawaniem się brudu.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
bobytempelton    158

Tak, w tym przypadku co napisałem siłownik będzie słabszy jako wyporowy(wysuwający się, ale uszczelki w środku będą zbędne), jeżeli chcąc przerobić by się wsuwał a wysuwał z ciężarem maszyny uszczelki muszą być, ale ta komora od wsuwania sworznia też jest słabsza od tej co wysuwa, bo tłoczysko jest mniejsze o średnicę sworznia w środku.



Faktyczne nie zauważyłem że kolega chce by się wsuwał.

W niektórych dwustronnych sa uszczelki na tłoczysku typu 'U" odwrócone do siebie brzuszkami.

Edytowano przez bobytempelton

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
jarecki297    0

Czy siłownik dwustronnego działania może być podpięty pod jeden przewód a drugi byłby zaślepiony.Nie jestem pewny czy będzie się wysówał.
