Ursus C-360 Alternator zamiast prądnicy.

Polecane posty

Wybrane dla Ciebie
galeria
Ursus

Witam ponownie!!!!.Własnie wczoraj udało mi sie skombinowac alternator od poloneza.Wkrecilem do traktora no i sa 3 wtyczki?w nim a w pradnicy wychodza 2.Chciałbym o wstawienie lub napisanie krok po kroku co i jak z góry dziekuje.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
max2505    1

sadze ze jest to alternator z wbudowanym regulatorem napięcia. Podłącza się go inaczej. Gruby kabel do rozrusznika i jeden do kontrolki chudy i musisz jeszcze odłączyć stary regulator najlepiej odetnij kable i zaizoluj je. Masz na nim oznaczenia. Wiem że jest kilka wyjść bo leży taki u mnie w chacie na półce, ale prościej ci będzie podłączyć jakiś od zachodniego samochodu (też z wbudowanym regulatorem- tam będą tylko dwa kable.)

i jeśli jest to alternator jak już wspomniałem z wbudowanym regulatorem to nie ma czegoś takiego jak schemat podłączenia, robi się to intuicyjnie. Natomiast gdyby w instalacje trzeba było podłączyć jeszcze jakiś regulator to przyda Ci sie schemat i to nie jeden

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
andrzej2110    531

teń temat zostanie zamknięty jak przyjdzie jakiś mod i to zobaczy.


Powyższy post wyraża jedynie opinię autora w dniu dzisiejszym. Nie może on służyć przeciwko niemu w dniu jutrzejszym.
ani każdym innym następującym po tym terminie.Ponadto autor zastrzega sobie prawo zmiany poglądów, bez podawania przyczyny :D




Udostępnij ten post


Link to postu
Udostępnij na innych stronach
orek97    0
Witam ponownie!!!!.Własnie wczoraj udało mi sie skombinowac alternator od poloneza.Wkrecilem do traktora no i sa 3 wtyczki?w nim a w pradnicy wychodza 2.Chciałbym o wstawienie lub napisanie krok po kroku co i jak z góry dziekuje.

ten alternator nie ma wbudowanego regulatora

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
elektrotech    3
Własnie jeszcze miałem sie ciebie zapytac.Czym i gdzie to zmierzyc ???



hmm...no woltomierzem...kup sobie najprostrzy w OBI za 14 zł lub na allegro za 5 zł -zawsze sie przyda:)

np.pomierzyć czy kabel niema przerwy itp

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Junior22    0

Witam!

Wczoraj gdy sprzątałem swój garaż znalazłem alternator "iskra" o nr.AAG 0403 14V 33A i zastanawiam się czy nie założyć go do 360 i tu jest moje pytanie jak go podłączyć :D proszę o odpowiedź

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
elektrotech    3
Witam!

Wczoraj gdy sprzątałem swój garaż znalazłem alternator "iskra" o nr.AAG 0403 14V 33A i zastanawiam się czy nie założyć go do 360 i tu jest moje pytanie jak go podłączyć :D proszę o odpowiedź



bardzo prosto

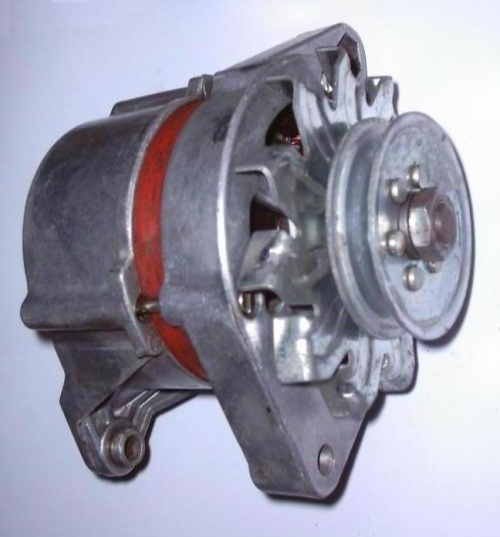

a oto ISKRA z Zastawy







+B podpinamy do rozrusznika kabel 5mm żyła pamietaj jesli masz + na masie odwróć polaryzację aby mieć minus na masie!!!



+D - podpinamy żarówkę 12V/4W koniecznie 4W!!! bo moga być problemy ze wzbudzeniem!!

do zacisku 15 Stacyjki i po sprawie



i to wszystko :)

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Junior22    0

Dzięki ci bardzo :) wszystko elegancko śmiga ładowania mam 14,35V teraz mogę zołączyć światełka robocze bo prądnica nie dawała im rady :) ale teraz to będzie się robić w nocy jeszcze raz dzięki :):D

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Junior22    0

dnia 01.11.2007 wiem że to święto no ale wiesz jak to jest gdy się siedzi w domku i się człowiekowi nudzi :D

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
elektrotech    3
dnia 01.11.2007 wiem że to święto no ale wiesz jak to jest gdy się siedzi w domku i się człowiekowi nudzi :D

:)

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Junior22    0

Witam ponownie!!

Mam problem z altkiem w mojej 60 otóż gdy dziś odpaliłem traktor i sprawdziłem ładowanie o dziwo cały czas rośnie systematycznie doszło nawet do 18V :D i dalej rosło(przy wyższych obrotach rzędu 800-2200obr/min)nie wiem co sie dzieje proszę o pomoc

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
elektrotech    3
Witam ponownie!!

Mam problem z altkiem w mojej 60 otóż gdy dziś odpaliłem traktor i sprawdziłem ładowanie o dziwo cały czas rośnie systematycznie doszło nawet do 18V :D i dalej rosło(przy wyższych obrotach rzędu 800-2200obr/min)nie wiem co sie dzieje proszę o pomoc

popraw styki na regulatorze-suwkach,jak nie pomoże uszkodzony regulator

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
tomek15h    14

Mam problem z podłączeniem alternatora w 1224.Z alternatora wychodzą 2 trzpienie na podpięcie przewodów- cieńszy i grubszy.Do grubszego wiem ze należy podłączyć zasilanie z akumulatora a ten cieńszy -no właśnie nie wiem?Mam też pytanie odnośnie amperomierza w ciągniku; czy podczas pracy silnika wskazówka amperomierza kiedykolwiek powinna wchodzić w obszar "+,"u mnie nigdy nie wchodzi zazwyczaj jest na" 0" lub podczas włączonych świateł na "-".No i w efekcie zazWyczaj jest tak ze po kilkakrotnym rozruchu akumulator pada.Prosze o pomoc znawców tej dziedziny???Pozdro

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
mtracz    71

Ten grubszy to do akumulatora. A cieńszy to przewód do wzbudzenia, należy podłączyc do niego + ale ze stacyjki czyli ma sie rozłączać po wyjeciu kluczyka. Powinno to wygladac tak że przewód idzie ze stacyjki do żarówki a z żarówki do alternatora.

A jeżeli podczas poboru pradu na właczonym silniku amperomoerz pokazuje "-" to znaczy że nie masz ładowania. Swiadczy o tym także pózniejsze problemy z odpalaniem.








zrób tak będzie śmigało ;)

Tylko ty omijasz te przewody niebieski i zielony z regulatorem, a reszta jest taka sama, Jest stacyjak i żarówka no i podłaczasz to u siebie do tego cieńszego wejścia.

Rysunek wykonany przez @elektrotech.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
tomek15h    14

MTRACZ dzięki za pomoc.Podłączyłem wszysko zgodnie z twoimi radami i wygląda na to że alternator niestety siedzi wymieniłem też regulator napięcia i nic to nie dało, kontrolka od ładowania świeci podczas pracy silnika, chyba będe musiał oddać go do naprawy albo kupić jakiś inny.Pozdro
