jak podłączyć alternator od poloneza w c360 (1)

Polecane posty

Wybrane dla Ciebie
Pavel402    0

Witam mam dość znany problem mam nadzieję że mnie nikt za to nie zlinczuje, nabyłem alternator od poloneza i chciałbym go podłączyć do sześćdziesiątki zamieszczam fotki.Czy mógłby mi ktoś narysować jak go podłączyć.Do prądnicy mam poprowadzone dwa kable z tego co wyczytałem to powinno być 3... proszę o pomoc. Znalazłem coś takiego ale nie wiem co to za regulator napięcia ?

http://obrazki.elektroda.net/29_1219778044.jpg

a oto mój altek http://obrazki.elektroda.pl/2277694000_1310149985.jpg

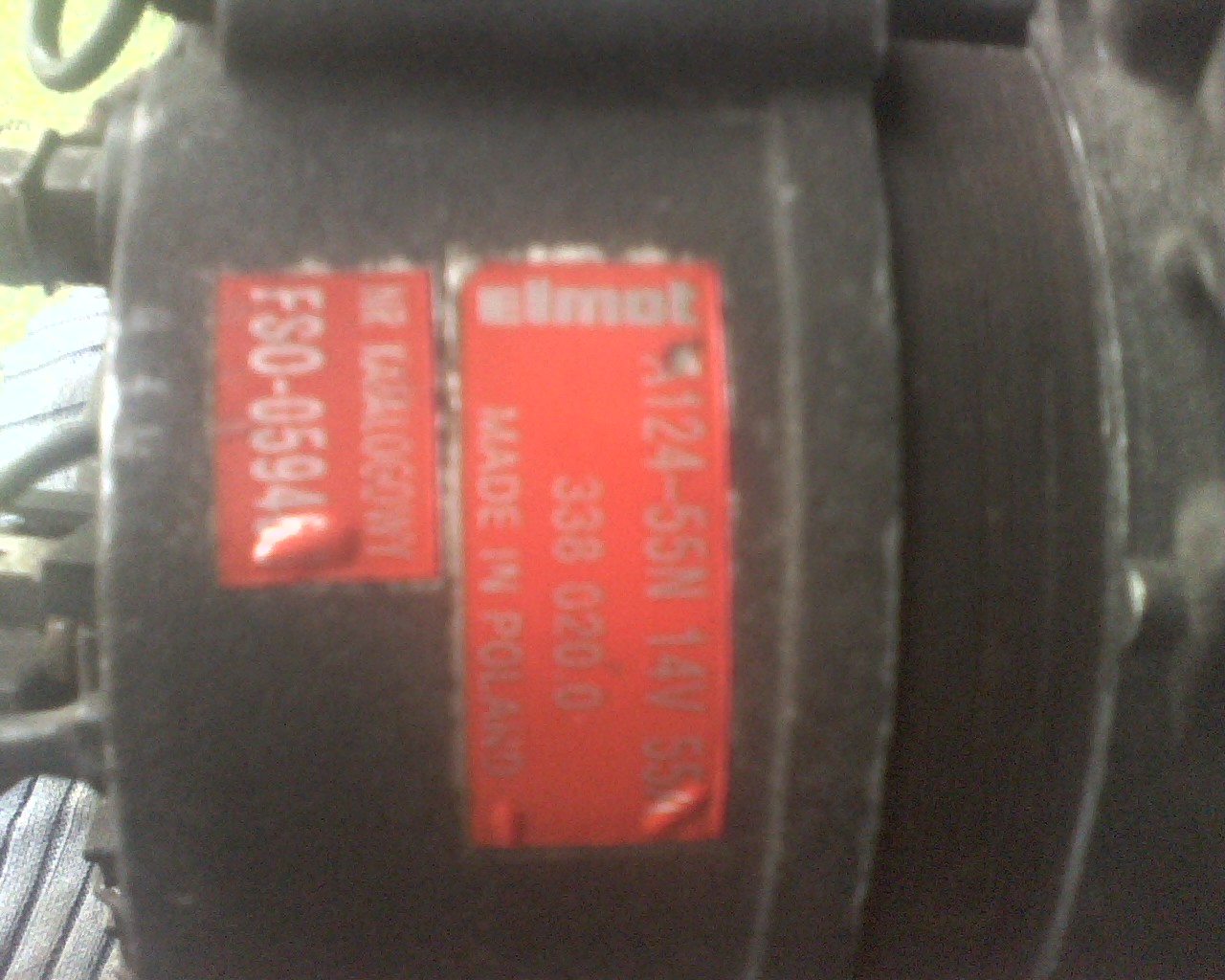

http://obrazki.elektroda.pl/9090518500_1310149986.jpg

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
JanuszM6040    3

Witam. W twoim alternatorze masz regulator już wbudowany wystarczy że podłączysz wyjście z alternatora to z nakętką z plusem najlepiej pod nakętkę na rozruszniku a to wyście na wsówkę podciągnij kabelkiem do żarówki wskażnika ładowania i podłącz zamiast tego kabla co idzie na regulator prądnicy

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Pavel402    0

OO super właśnie o taka odpowiedzieć mi chodziło bo tamte podpowiedzi były średnie. Wielkie dzięki;)

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
wierzba1272    8

Kolego @Pavel402

Czy to aż taki problem poszukać w goglach jak podłączyć taki alternator??? Temat poruszany setki razy i ze znalezieniem odpowiedzi na twoje pytanie nie ma najmniejszego problemu!!!

Zresztą także tutaj na forum na początku strony jest przypięty temat w którym znajduje się schemat podłączenia alternatora o jaki pytasz!!!

http://www.agrofoto.pl/forum/topic/35183-ogolne-porady-dotyczace-instalacji-elektrycznych/


UDZIELAM PORAD TYLKO NA FORUM!!!
JEŻELI POMOGŁEM, KLIKNIJ ZIELONĄ STRZAŁKĘ!!!

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Pavel402    0

Wiem że to nie problem googlować tylko po co mam sprawdzać linki i zdjęcia gdzie zazwyczaj jest jakiś inny regulator albo jeszcze coś. Po to jest forum. Pozdrawiam i dziękuje za odp.





Już masz 10% za zakładanie niepotrzebnych tematów i takie podejście do sprawy. Akurat na temat tego alternatora jest chyba najwięcej informacji na AF. Radzę też poczytać regulamin i zapoznać się z taryfikatorem kar.

Edytowano przez Elektrotechnik

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Gość
Temat jest zablokowany i nie można w nim pisać.
