piotrb14

Instrukcja obsługi ( SKANY)

Polecane posty

Wybrane dla Ciebie
piotrb14    187

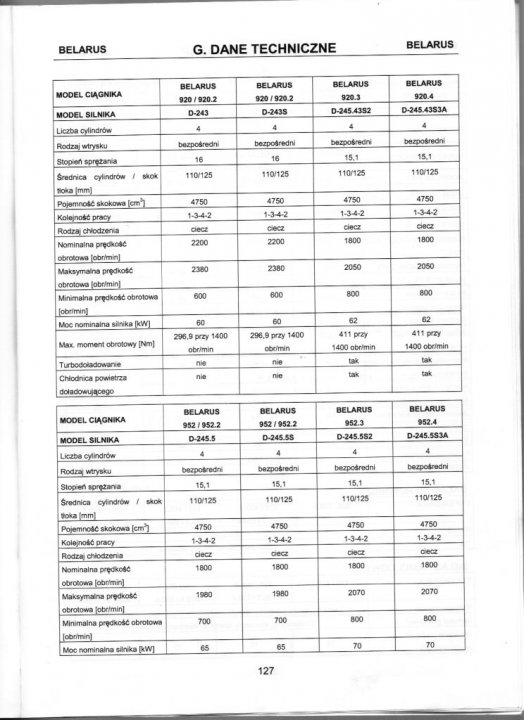

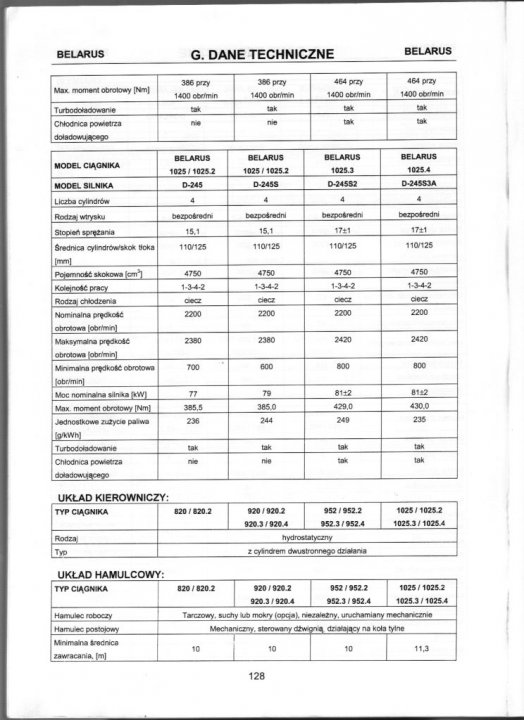

Witam. Zamieszczam specyfikację i dane techniczne ciągników belarus 820, 920, 952, 1025 w zestawieniu i wersjach .2.3.4





Edytowano przez piotrb14

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
piotrb14    187

Napiszę tu także kilka porad i poradników z własnego doświadczenia i doświadczenia innych kolegów z AF. (Wszystko dotyczy belarusa 1025) Będę dodawał zdjęcia z imageshacka ponieważ tu jest ograniczony limit.



1)

Edytowano przez piotrb14

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
piotrb14    187

1)KOLEJNOŚĆ WYKONYWANIA PRZEGLĄDÓW TECHNICZNYCH:



P1-30MTG ( po okresie dotarcia)

P2-125MTG

P3-250MTG

P4-500MTG

P5-1000MTG



2)Docieranie ciągnika



-Trwa 30MTG

-Przez pierwsze 15 MTG ciągnik powinien wykonywać lekkie prace transportowe

-W okresie docierania nie wolno dopuszczać do przegrzewania silnika, nie przeciążać zbytnio ciągnika,

-Z biegiem godzin pracy zwiększać obciążenie

-Zakończyć wymianą oleju, filtrów itp. ( Serwis)



3) Użytkowanie ciągnika



- Po uruchomieniu silnika ustawić obroty na około 1100obr/min i pracować bez obciążenia przez około 5 minut

- Zabrania się przegazowywania ciagnika zaraz po zapaleniu

- Zabrania się gaszenia ciągnika bezpośrednio po ciężkiej pracy, w tym wypadku po ciężkiej pracy zatrzymać ciągnik i zmniejszyć obroty do około 900obr/min, pozostawić na parę minut po czym zgasić silnik.



4)Dane podstawowe



Występują następujące podrodzaje seri 1025

-1025.1 (1025)

-1025.2

-1025.3

-1025.4



.1- seria o podstawowym wyposażeniu z niesynchronizowanym reduktorem

.2- seria o podstawowym wyposażeniu z niesynchronizowanym reduktorem

.3- wersja z synchronizowanym reduktorem

.4 wersja z synchronizowanym reduktorem oraz mini komputerem



W każdych 1025 występują 2 wajchy do zmiany biegów.

1 główna (4 biegi) oraz reduktor z 2 zakresami i 3 grupami w tym wsteczny) WSTAWIĘ ZDJĘCIE ZE SCHEMATU I WNĘTRZA CIĄGNIKA JAK TO WYGLĄDA LIVE (to w krótce)



5) Przedni oraz tylni mechanizm różnicowy.



TYLNI MECH. RÓŻNICOWY - występuje w wersji .1 i .2 załączany "z buta" oraz .3 i .4 załączany elektrycznie.

- Zabrania się włączania blokady tylniej przy prędkościach większych niz 10 km/h oraz na uwrociach.

- w wersjach załączanych elektrycznie mamy 3 położenia przycisku

*automatyczny tryb ( powyżej jakiegoś kąta blokada rozłączy się)

*wyłączony

*załączony stale



PRZEDNI NAPĘD

- zabrania się załącznia przy prędkościach większych niż 15km/h załączny elektronicznie

*tryb automatyczny ( gdy tylnie koła zaczną się ślizgać przód sam zaczyna ciągnąć)

*wyłączony

*włączony stale



! nie zalecanie jest jeżdzenie do tyłu na trybie automatycznym, a jeżeli jest już potrzebny napęd to lepiej załączyć na stałe



6) WOM



Mamy do wyboru obroty/min.

-540

-1000



bardzo brakuje 750 eco no do brony wirnikowej



JAK PRZEŁĄCZYĆ Z 540/1000 DODAM ZDJĘCIE CO I JAK ZROBIĆ BO NIE JEST TO TAKIE ŁATWE (to wkrótce)



7) Silnik MMZ



- jest dość ekolonomiczny pod względem spalania

- przykładowo w zestawie 2,5m brona wirnikowa z siewnikiem na 1 godzinę spalił 10 litrów ropy

- co dziwne silniki w seri 820 i 1025 są prawie identyczne różnią się detalami)

- zastosowano turbo i intercoler ( intercoler w 1025.4 i 1025.3)

INTERCOLLER - chłodnica powietrza doładowujacego



8) Własne zdanie



Posiadam ten ciągnik od niedawna ma zaledwie 70 MTG ale to wystarczyło na to abym dostrzegł jego wady i zalety.



WADY:

- fatalna skrzynia, złe rozmieszczenie biegów, szybkie biegi na szybkim zakresie co uniemożliwia wręcz ruszanie z np 10 tonami zboża gdyż 1 szybka wyciąga ponad 15 km/h a żeby przeredukować należy szukać dobrej górki, bo jeżli traktor stanie to kaplica, w .1 i .2 jest niesynchronizowany reduktor co jeszcze bardziej uniemożliwia przeredukowywanie

- jedyne rozwiązanie brać skrzynię 24/12 tam jest już lepiej.

- kiepskie wykończenie typu szyber dach ( nie otworzysz na polu bo na byle dołku mało co nie poleci ten samolot)

- a tak wogóle to co innego jest w instrukcji i na papierze a co innego w rzeczywistości



Zalety:

- prostota ( młotek, 2 klucze , przecinak, młotek i wszystko możesz zrobić)

- mocny, silny, wydajny silnik

- przystępna cena około 95 tys brutto za wersję 1025

- dobry uciąg





po za tym ciągnik 1025.4 można wyposażyć w silnik DEUTZ



9) MARKI PODZESPOŁÓW



MOST PRZEDNI- typ CARRARO

HYDRAULIKA- BOSCH

SILNIK-MMZ

OPONY- BELSHINA

a reszta to cudy białoruskie :)





Załączam zdjęcia dodatkowe:

zmiana wom z 540/100 - http://img807.imageshack.us/i/wom540100.jpg/

deska rozdzielcza- http://img851.imageshack.us/i/deskarozdzielcza.jpg/

przedni most- http://img714.imageshack.us/i/przednimost.jpg/

przednia zwolnica- http://img600.imageshack.us/i/przedniazwolnica.jpg/

wajcha hydrauliki- http://img807.imageshack.us/i/rczkahydropak.jpg/

podnośnik wajchy- http://img832.imageshack.us/i/podnonik.jpg/

przeniesienie napędu- http://img38.imageshack.us/i/wanapd.jpg/

skrzynia biegów 1025 - http://img30.imageshack.us/i/skrzyniabiegw.jpg/

schemat biegów 1025- http://img854.imageshack.us/i/schemat1025biegw.jpg/

schemat biegów 920 952 i 820- http://img703.imageshack.us/i/schematbiegw.jpg/

pozycje rączki id hydrauliki- http://img864.imageshack.us/i/hydraulikawajchyl.jpg/

załączanie pompy od hydrauliki - http://img855.imageshack.us/i/pompachydrauloki.jpg/

załącznie sprężarki - http://img545.imageshack.us/i/sprarka.jpg/

załącznie przedniego napędu- http://img853.imageshack.us/i/zacznienapdu.jpg/

wom zależne/niezalezne - http://img857.imageshack.us/i/womzaleneinie.jpg/



zdjęcia własnego autorstwa mam nadzieję że się przyda to co niektórym

Edytowano przez piotrb14

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Wiadomość z agroFakt.pl

bialy1984    0

Nie no kolego z markami podzespołów to delikatnie przesadziłeś :rolleyes: przedni most mozna by powiedzieć - typu carraro (choc to i tak za dużo powiedziane) podobnie jak hydraulika firmu Bosch :lol:

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Nikita_Bennet    118
7) Silnik MMZ ...



- jest dość ekologiczny pod względem spalania

- przykładowo w zestawie 2,5m brona wirnikowa z siewnikiem na 1 godzinę spalił 10 litrów ropy

- co dziwne silniki w seri 820 i 1025 są prawie identyczne różnią się detalami)

- zastosowano turbo i intercoler ( intercoler w 1025.4 i 1025.3)

INTERCOLLER - chłodnica powietrza doładowujacego...



Ekologiczny pod względem spalania? Może ekonomiczny? Piszesz poradnik czy coś takiego - fajnie ale bez takich błędów bo później są powielane.


pzdrwm Nikita_Bennet
"Whether we are based on carbon or on silicon makes no fundamental
difference. We should all be treated with appropriate respect."
                                                              Sir A C. Clarke

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
piotrb14    187

pisałem go w nocy więc przepraszam za błędy dziś wrzucę zdjęcia co i jak Niedługo dodam nowe ważne informacje o tych modelach

Edytowano przez piotrb14

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
audi80b4    1

mam mtz 952 ma on taki sam silnik jak 1025? mi się wydaje ze taki sam tylko ze 1025 ma większe obroty bo ja mam maksymalne 1800 a ty ile masz?

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
UrsusCzesio    306

stary 82 ma taki sam teoretycznie praktycznie flaki są troche inne. Tłoki tuleje mocniejsze. korbowody pewnie też jak i wał. Bloki też takie same chociaż z prawej strony jest otwór tam od turbiny cos przychodzi. Dużo 82 mapo prostu raki korek wciśnięty a ja mam pokrywe na 4 śuby. Coś czuje jak by blok był od turbo :D
