Wolny spływ w C-330

[lukaskurp 7]

Witam. Mam pytanie, otóż chcę zastosować fabryczne wyjście na szybko złącze sterowane dźwignią od podnośnika w położeniu "środkowym" do zasilania silnika hydraulicznego (świadom jestem że uzyskam taką metodą jeden kierunek obrotów silnika hydraulicznego), jak wiadomo z silnika olej wraca i tu moje pytanie, mianowicie mój c330 nie miał rozdzielacza na błotniku nigdy, a te dwa wyjścia w rozdzielaczu fabrycznym są zmostkowane krótką metalową rurką za pomocą króćców. Czy można dopiąć do tej rurki zlew oleju bo tak na zdrowy rozum to jedno z tych przyłączy odpowiada za zlew oleju. I jeszcze pytanie które przyłącze w tym rozdzielaczu tłoczy olej a które odpowiada za zlew oleju.

.

[Roki212 1602]

jak masz tą rurke to górnym korkiem tłoczy, a bocznym wraca

[Rolnik122894 1]

U góry masz dwie dziury a z boku rozdzielacza trzecią. Z jednej górnej wyprowadzasz rurke pod siedzenie. A drugą górną łączysz króćcem z boczną. Kolega ma tak zrobione i działa poprawnie. Tak jak już pisałeś będziesz mógł tylko używać siłownika jednostronnego działania. Położenie środkowe kiprowanie a opuszczanie tak jak podnośnik.



Pozdrawiam

Tylko na agroFakt.pl:

Rejestracje ciągników rolniczych w lipcu 2023 zobacz »

[PrezeS92 25]

Przy tym wyjściu będziesz mógł używać go tylko do siłowników jednostronnego działania (tur, kiper w przyczepie, podbierak hydrauliczny przy prasie). Mozesz zastosowac tez tak jak ja to zrobiłem. Foto Widok

[Rolnik122894 1]

No niezłe rozwiązanie Jeszcze takiego czegoś nie widzialem I jak już jesteśmy w temacie rozdzielaczy to czy można gdzieś kupić tylko tą kostke rozdzielacza??

[lukaskurp 7]

Preze ale jak tym sterujesz. Ja mam taki standardowy rozdzielacz z dwoma króćcami u góry. Jeden sterowany dźwignią a drugi zasila rbsa na błotniku i chyba w nim jest ciśnienie cały czas jak tylko pompa chodzi. Panowie chodzi mi o to że chcę podłączyć tymczasowo owijarkę do bel tanim kosztem. zasilanie se wezmę z tamtąd co mówiłem wcześniej ale mam problem ze zlewem, otóż nie wiem czy jak się wepnę w tą rurkę (i tam zrobię zlew oleju) która mostkuje króciec z boku i u góry rozdzielacza to nie pojawi mi się przeciwbieżne ciśnienie i czy ten króciec z boku da rade odprowadzić tyle oleju do skrzyni bo będzie miał olej z orbita i z tego górnego króćca na raz. Proszę o redę kogoś kto to rozbierał bo sam nie miałem przyjemności tego rozebrać.

(Tak wiem że będę miał tylko jedne obroty owijarki)

[mikcom20 190]

owijarka do 30 to raczej kiepski pomysł bo możesz mieć problemy z podnoszeniem owijarki i wywaleniem beli

[lukaskurp 7]

Ale mi nie chodzi czy da rade czy nie, tylko o rozwiązanie problemu spływu oleju. wiadomo gigantycznej wydajności nie uzyskam, ale podnoszenie i wywalanie bel całkowicie mnie satysfakcjonuje na chwile obecną.

[PrezeS92 25]

Ale czym się martwisz? Zrób podobnie jak ja. Po lewej stronie jest powrót a i z reguły na powrocie jest słabsze ciśnienie. A po prawej u góry jest wyjście na dodatkowy rozdzielacz i moze być własnie na silnik hydrauliczny. Szczerze to powrotem wcale bym się nie martwił tylko tym czy pompa podoła uruchomić to wszystko i czy to będzie wogóle dobrze grało.

[lukaskurp 7]

rozumiem że ty masz dodatkowy rozdzielacz. w tym górnym krućcu ciśnienie jest cały czas gdy tylko pracuje pompa to jak tym będę sterował bez dodatkowego rozdzielacza?

[PrezeS92 25]

Aha... No to podłącz tam gdzie jest wyjście z hydrauliki sterowanej właśnie przez rozdzielacz a powrót z boku. w czym problem? Na powrocie dużego ciśnienia nie ma więc nic ci nie rozwali. Ja bardziej martwił bym się o Ciśnienie czy ci ten silnik będzie dobrze działał. Czy nie będzie za małe...

[lukaskurp 7]

Spok. materiały zakupione, poskładane i kreci. Dziękować za rady.

[vitoma 52]

czesc



czy w c330 w tym orginalnym bloku hydraulicznym ze sterowaniem podnosnikiem ktory jest pod siedzeniem, jest gdzieś miejsce by wpiąć się z niczym nie tłumionym spływem oleju do skrzyni ? potrzebuje dorobić swobodny spływ do c330 a nie chce wpinać się w bagnet oleju od skrzyni lub korek spustowy.





pozdrawiam

Piotrek

Edytowano Sierpień 14, 2016 przez vitoma

[Gość]

To zrób dziurę i nagwintuj . Temat do zamknięcia .

[zbychu15 47]

można zrobić, było gdzieś w internecie...

[roni9411 27]

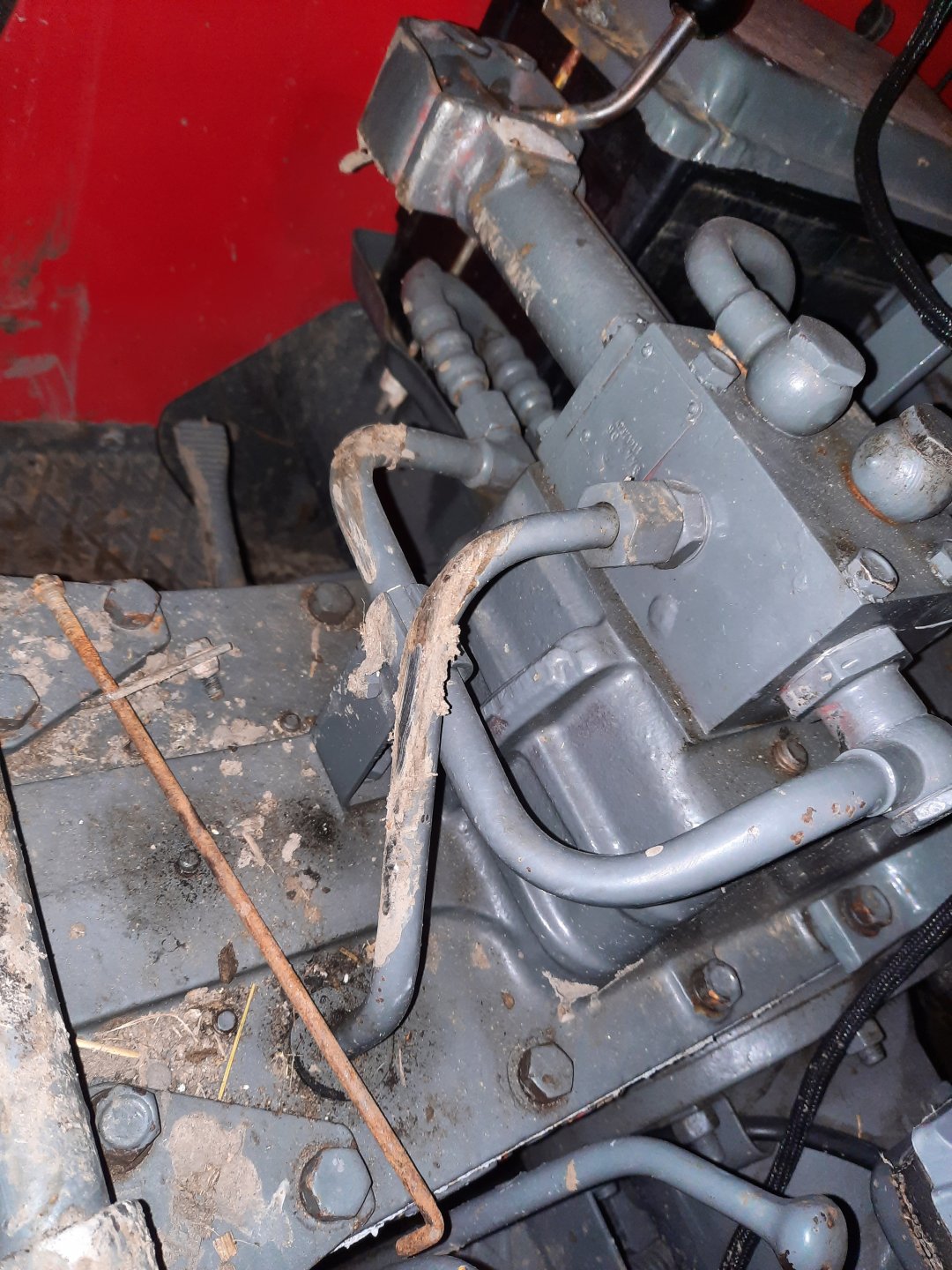

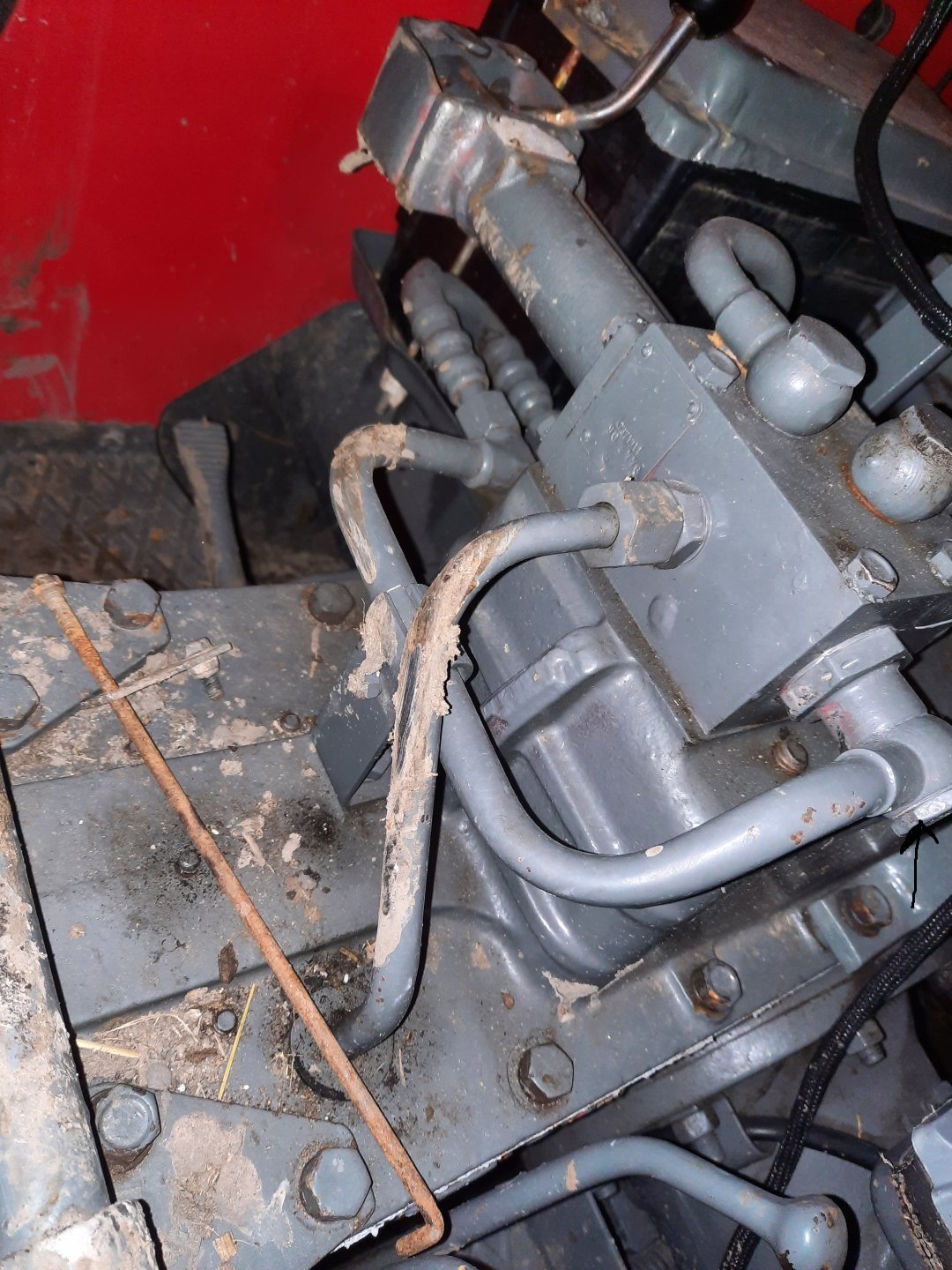

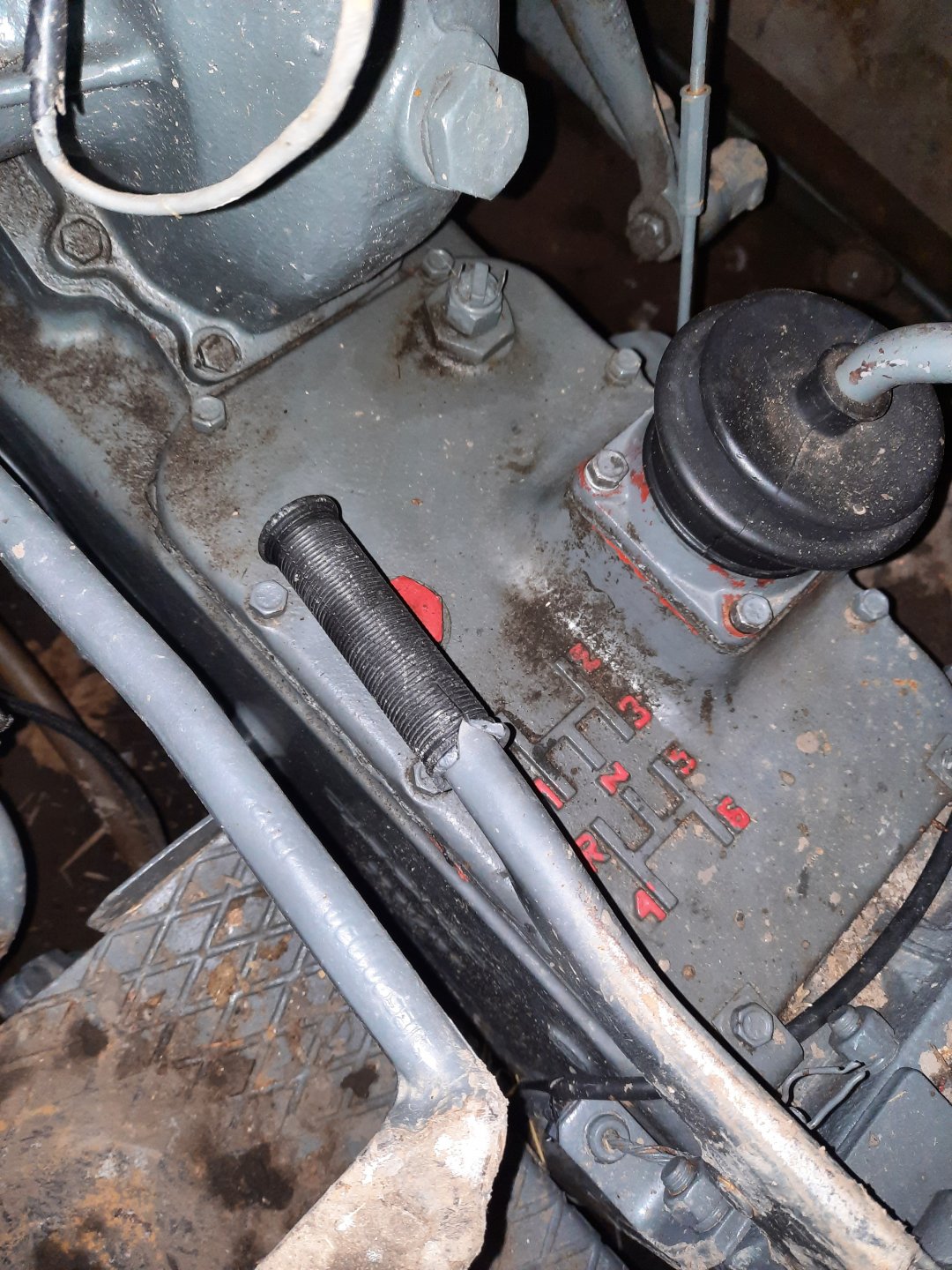

Witam. Gdzie podłączyć wolny spływ w c 330 musze zalozyc do opryskiwacza. Podsyłam zdjęcia.

[Roki212 1602]

W miejsce tego czujnika którego nie używasz 😉

[superfarmer02 2438]

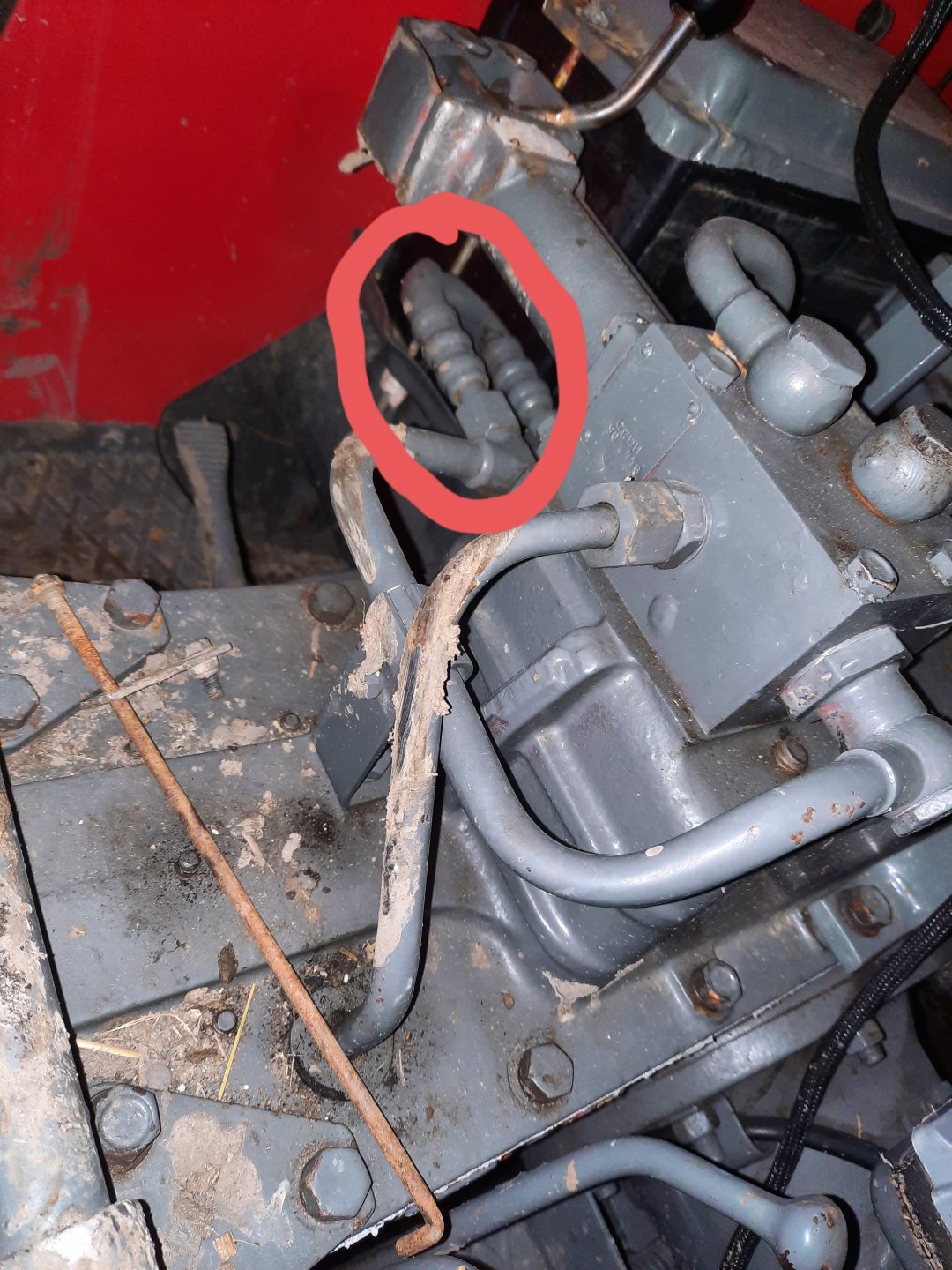

Ewentualnie wpiąć się zamiast tego zagiętego węża pod dźwignia rozdzielacza, tylko nie pamiętam w którą rurkę.

[escha 8]

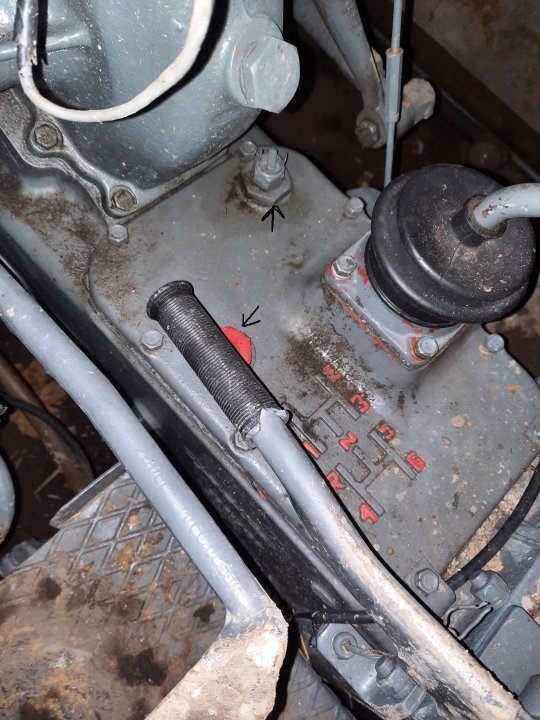

Pod dźwignią ręcznego masz korek wlewu oleju (czerwony)



[jaco512 764]

[roni9411 27]

Dziękuję za szybkie odpowiedzi. A pod tą rurkę przy wajchwie od podnoszenia ? Tylko którą? Tu mi by najbardziej pasowało.

[jaco512 764]

Tamte rurki zostaw tak połączone inaczej będziesz miał problem z krążeniem oleju.

[roni9411 27]

Rozumiem,  dzieki

[Roki212 1602]

Podpinaj pod ten czujnik co masz nad lewarkiem wywal go skoro nie używasz i tam się wepnij, korek będziesz miał wolny na bezproblemowa kontrol stanu oleju 😉

[ma123 25]

Co to za model c330 jakoś prototyp m-ka czy co ?

Co do spływu oleju to najprościej będzie go zrobić w tym czujniku co koledzy zauważyli albo tak gdzie jest miarka oleju w skrzyni
