Problem z podnośnikiem 8100

Polecane posty

Alchemik    84

Temat na prośbę:

Hej. Mam problem z hydrauliką trójpunktowego układu zawieszenia w Steyr 8100.
Hydraulika sterowana jest najprawdopodobniej zaworem Bosch HY/SR 10 H1/175/18 (na tyle udało mi się go zidentyfikować po katalogach dostępnych w internecie)

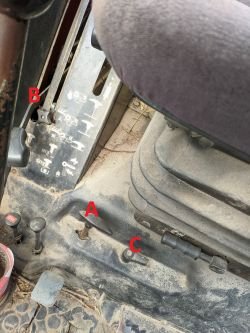

W traktorze są trzy dźwignie:
A : preselektor z trzema położeniami: praca siłowa 1, praca siłowa 2, praca pozycyjna
B: dźwignia do podnoszenia podnośnika
C: dźwignia do zablokowania opuszczania podnośnika (transport)

Steyr 8100 - Problem z podnośnikiem Steyr 8100 - Problem z podnośnikiem

W przypadku wybrania pracy siłowej przy nacisku cięgna górnego podnośnik się unosi do momentu zwolnienia nacisku, przy ciągnięciu cięgna górnego podnośnik opuszcza się do momentu zwolnienia siły ciągnącej. Niestety podnosząc dźwignię B w górne położenie podnośnik nie podnosi się całkowicie (tak jak np. W C360 przy pracy siłowej) tylko do momentu naprężenia cięgna górnego. W przypadku zablokowania sprzężenia z cięgna( jest możliwość wsadzenia sworznia) podnośnik działa jak przy pracy pozycyjnej i podnosi maszyny na całym zakresie pracy ramion.

Przy przełączeniu preselektora A w pozycję pracy pozycyjnej maszyny są podnoszone, ale niestety nie na całym zakresie pracy ramion - podnośnik podnosi się niżej niż na zblokowanej sworzniem pracy siłowej.

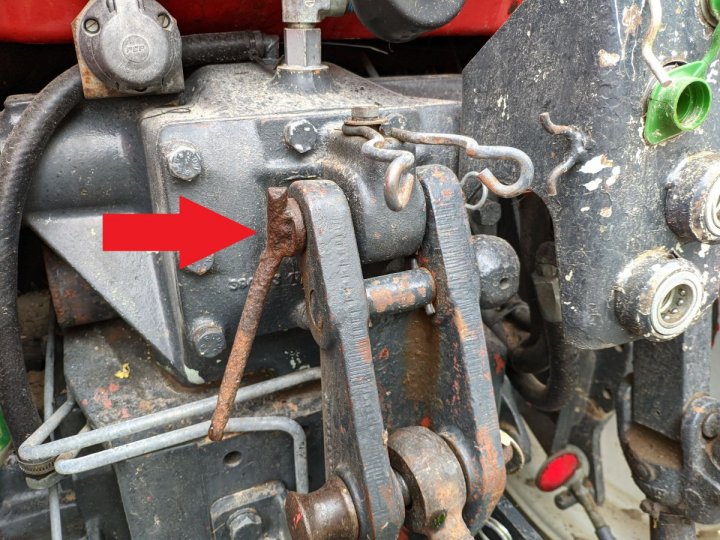

Na filmie założony jest sworzeń blokujący górne cięgno.
Steyr 8100 - Problem z podnośnikiem Steyr 8100 - Problem z podnośnikiem


Link


Czytałem o regulacji podnośnika śrubami na wałku sprzężenia zwrotnego, ale czy ta regulacja dotyczy pracy podnośnika na każdej pozycji preselektora, czy tylko przy pracy pozycyjnej?

Śruby regulacji sprzężenia zwrotnego z podnośnika:

Steyr 8100 - Problem z podnośnikiem Steyr 8100 - Problem z podnośnikiem

W tej chwili jedyny sposób na orkę to zablokowana pozycja siłowa, bo na pozycyjnej nie jest w stanie unieść pługa na tyle wysoko aby wyszedł z ziemi. Chciałbym orać z wykorzystaniem pozycji siłowej, tak żeby nie trzeba było podrywać pługa ręcznie. Może jesteście w stanie poradzić co sprawdzić, albo co można wyregulować? Może ktoś miał do czynienia z tym traktorem, bądź innym serii 8000 i jest w stanie napisać jak powinien zachowywać się podnośnik na poszczególnych położeniach preselektora?

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Steyerek8100    33

Ja nie wiem czego ty się doszukujesz ? Już pisałem że ten ciągnik nie ma regulacji siłowej, tylko trzy stopnie podnoszenia. To pod siedzeniem (A) wciskasz do końca i podnosi pług jak najwyżej. Wszystko co pokazałeś na tym filmie działa jak powinno. Aż poszukam zdjęc podnośnika od środka,żeby sobie pamięć odświeżyć.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Wiadomość z agroFakt.pl

Steyerek8100    33

2 lata nie miałem po zakupie i nic się nie działo ale wsadziłem dla bezpieczeństwa bo ciezkie rzeczy zacząłem na podnośnik brać. A u ciebie jakiś efekt po wyjęciu?

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Alchemik    84
Napisano (edytowany)

Wysoko podnosi tylko jak na filmie.

Włożony sworzeń i dzwignia "A" cześciowo schowana.

Z wyciągniętą całkowicie  dzwignia "A" tylko minimalnie podnosi ostatni korpus co widać na filmiku.

Po wyjęciu sworznia blokującego: Z wyciągnięta całkowicie dzwignia "A" podnosi tylko trochę ostatni korpus.

Gdy  schowamy dzwignie "A" podniesie wyłącznie do momentu napięcia górnego łącznika.

W momencie zmieniamy długość górnego łącznika, przy pług stojącym na ziemi  i dalej bez sworznia blokującego: Gdy rozkręcamy łącznik i naciśniemy  na wspornik górnego łacznika, to podnośnik idzie w górę, gdy przestaniemy,  przestaje podnosić, a przy skracaniu łącznika, gdy pociagniemy za wspornik podnośnik opuszcza.

Tak jak na regulacji siłowej w c360.

U kolegi @Steyerek8100 też w tej sytuacji ramiona podnośnika reagują na wciskanie wspornika od górnego łącznika?

( Czy nic nie pomieszałem dam znać, bo to nie mój ciągnik- ale raczej nie)

Edit: poprawiłem opis, bo brzmiało wczesniej jakby praktycznie bez siły szło  ruszać wspornikem górnego cięgna.

Edytowano przez Alchemik

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Alchemik    84
Napisano (edytowany)
Dnia 19.09.2021 o 09:52, Steyerek8100 napisał:

Ja nie wiem czego ty się doszukujesz ? Już pisałem że ten ciągnik nie ma regulacji siłowej, tylko trzy stopnie podnoszenia. To pod siedzeniem (A) wciskasz do końca i podnosi pług jak najwyżej. Wszystko co pokazałeś na tym filmie działa jak powinno. Aż poszukam zdjęc podnośnika od środka,żeby sobie pamięć odświeżyć.

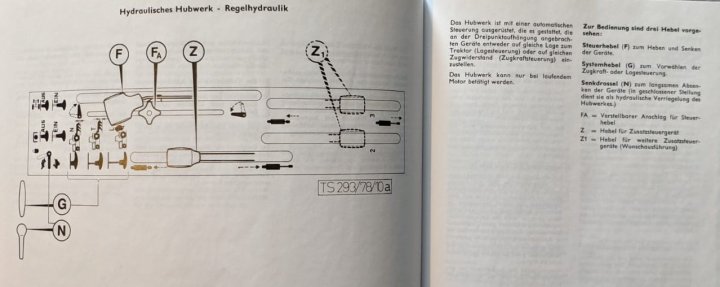

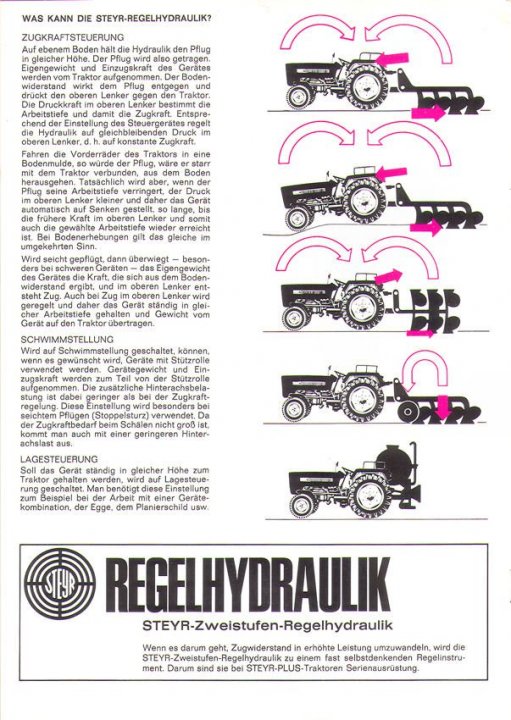

Jednak według instrukcji jest regulacja siłowa.

Widocznie u kolegi nie działa.



Jest jeszcze ktoś z bliźniaczym rozwiązaniem sterowania podnośnikiem?





Edytowano przez Alchemik

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Steyerek8100    33
Na pusto sprawdzałem to na wciśniętej i do połowy wyciągniętej dźwigni tej pod siedzeniem było to samo . Dźwignia od podnośnika na max. Po odciągnięciu tego mocowania od cięgna podnośnik opadał tyle ile odciagnales a po dociśnięciu podnośnik szedł do góry i też zależy ile docisnąłes to się zatrzymywał. Na logikę wychodzi na to że ciężar pluga odciąga to ramię i więcej nie podniesie do jazdy? I trzeba blokować bolcem a dopiero na polu tego się używa? Testy pod obciążeniem w któryś dzień zrobię bo narazie brak czasu.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
