Mocowanie ramienia podnosnika. Jak to działa? 681.4S

[PiterParker 1]

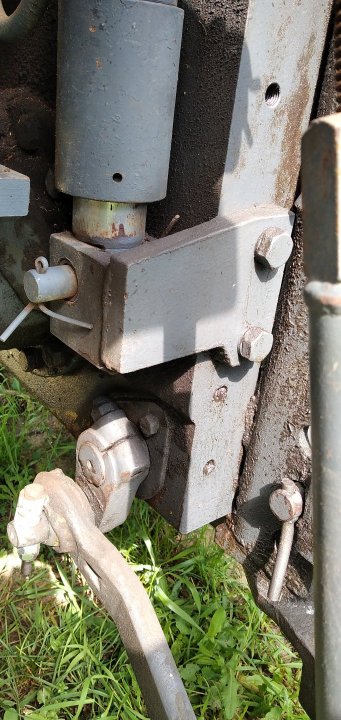

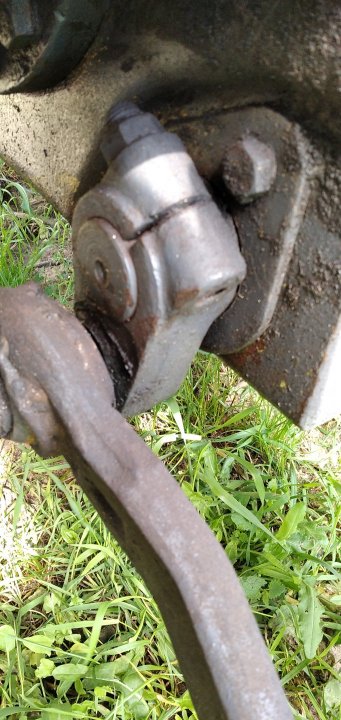

Witam. Jak w temacie. Czy ktoś powie mi na jakiej zasadzie i jak działa element pokazany na zdjęciu? Na mój rozum powinno się to chyba obracać podczas podnoszenia tak by podnosić wyżej maszyny?? U mnie niezależnie od wysokości podnośnika to stoi w miejscu.

[agrofix224 26]

Na moje oko to raczej wieszak jest zaciśnięty na trzpieniu i to nie obraca się a nawet nie powinno. Wydaje mi się, że po poluzowaniu śruby można ten element nieco obrócić, co spowoduje, że nieco zmieni się położenie cięgien dolnych, pośrednio można tu chyba regulować położenie spoczynkowe cięgien dolnych.

[PiterParker 1]

No właśnie nie jestem tego taki pewien. Mam książkę od tego ciągnika i znalazłem to coś. Załączam zdjęcia jak to wygląda w katalogu. Z tym że jak to ma działać? Jak to się uruchamia? Nie mam pojęcia.

[traktorserwisolx 46]

Witam ! Na zdjęciach jest pokazany wał miernika impulsów który steruje systemem dźwigni sterujących podnośnikiem hydraulicznym . 📈 🕵️

[PiterParker 1]

Super!! A teraz bardzo bym poprosił jaśniej jakoś tak na chłopski rozum

[peugeot 378]

To jest wykorbienie wału mierzącego siłę uciągu . Jest ono połączone nieruchomo z wałem i może się lekko obracać w obudowie tylnego mostu , ale tylko pod wpływem siły działacącej równolegle do podłoża na którym znajduje się ciągnik . A unosząc maszynę na podnośniku działasz siłą prostopadłą do osi obrotu tego wału ( prostopadłą do podłoża ) , przez co miernik nie wykrywa obciążenia i nic się nie obraca . W środku obudowy mostu masz dzwignię i sprężynę której ugięcie jest proporcjonalne do siły ciągu , dalej jest zawór hydrauliczny sterujący podnośnikiem . To tak w skrócie .

[Alchemik 444]

Prawie to samo co przy górnym ciegle c360 od regulacji siłowej tylko,że tutaj jest na dole

Swoja drogą ciekawe jak bardzo jest to rozwiazanie renault, bo może być w tym nuta polskości.

Ursus w prototypach serii U miał chyba takie rozwiązanie i renault współpracował jakiś czas z polskimi inżynierami, bo Francuzi chcieli trochę wspomóc i później produkować na licencji polskie ciagniki serii U.....

Ursus U310:



Edytowano Czerwiec 25, 2020 przez Alchemik

[bergman31 640]

@Alchemik ciekawe spostrzeżenie dotyczące podobnych rozwiązań.

O tej współpracy Renault z Ursusem kiedyś czytałem.

Edytowano Czerwiec 25, 2020 przez bergman31

[agrofix224 26]

Również Ursus C335 miał takie rozwiązanie, miał inny most i podnośnik niż C330, posiadał regulację siłową podnośnika.

[PiterParker 1]

Bardzo dziękuję kolegom za odpowiedź. Tera wszystko jest już jasne.
