Krone 125. Montaż automatu do siatki - zapytanie o brakujące części

[rolnik_profil 0]

Montuje automat do podawania siatki

Może ktoś powiedzieć co przychodzi pod numerem 17 i 18? Jakaś tulejka i sprężynka ? Może ma ktoś wymiary ?albo poratuje zdjęciem?



ps. Jak zdjąć te zielone koło aby nie uszkodzić ?mocno siedzi, duży ściągacz jakiś ? Śruby dwie wykręcone

[sebe1033 397]

po co te zielone koło bedziesz ściągać ? Ja je ściągałem ale chyba łyżką łomikiem przy samej jakby piaście ale to do wymiany łożyska .

Co do części nr 17 i 18 tak to sprężynka i taka rurka jakby robi za zatrzask do sprzęgła jednokierunkowego , a koło nr 3 masz ?

[yaro_1 128]

to zielone na zdjęciu to koło nr 3 ze schematu

kilka zdjęć

[rolnik_profil 0]

2 godziny temu, sebe1033 napisał:

po co te zielone koło bedziesz ściągać ? Ja je ściągałem ale chyba łyżką łomikiem przy samej jakby piaście ale to do wymiany łożyska .

Co do części nr 17 i 18 tak to sprężynka i taka rurka jakby robi za zatrzask do sprzęgła jednokierunkowego , a koło nr 3 masz ?

Tak. Mam, nie ma na zdjęciu, te koło w środku ma taki dziwny frez. Myślałem, że ktoś nie usunął starego kamienia od łożyska



jakie to ma za zadanie ? To ma powiązanie z tym nr 17 i 18 załącza siatkę czy jak ?

20 minut temu, yaro_1 napisał:

to zielone na zdjęciu to koło nr 3 ze schematu

kilka zdjęć

Dziękuje za zdjęcia, mógłbyś mi jeszcze podesłać właśnie z prawej strony co odpowiada za start siatki ? Tam jeszcze idzie chyba pręt i sprężyna i wajcha . Z bliska i z daleka

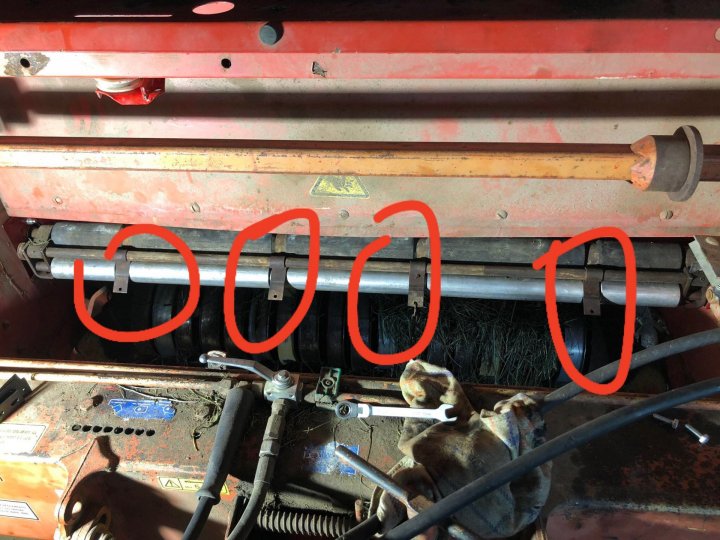

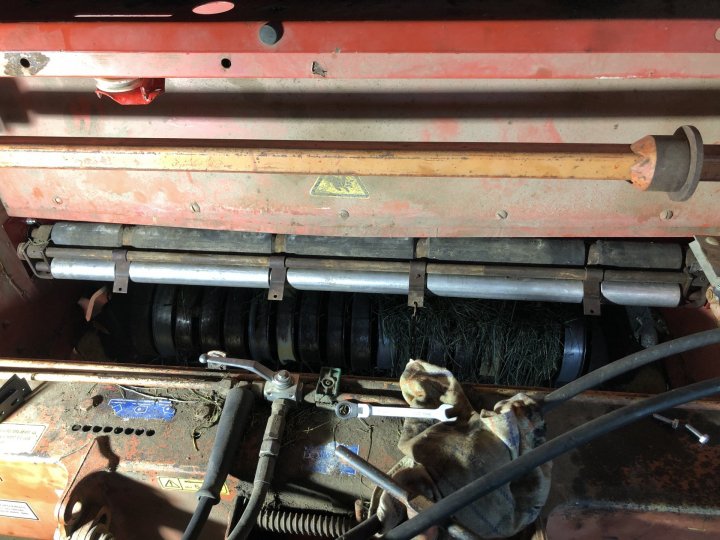

Mam jeszcze problem z tymi blaszkami. Wiem, że żle założone. Teraz schowałem je pomiędzy te dwie rolki. Jedna blaszka ma łańcuszek czego tu brak? Za co to odpowiada ? Odcinanie siatki ?ktos może pomoc na whatsapp aby było szybciej ?

Edytowano Maj 30, 2020 przez rolnik_profil

[sebe1033 397]

kolega dał zdjęcia , koło nr 3 jest na sprzęgiełku jednokierunkowym z częsci 17 i 18 (pewnie żeby nie cofnęło obrotu) te koło napędza wałek podający siatkę .

Żeby siatkę puściło-poszła koła te zielone co masz musi się "styknąć " z kołem nr 3 , dźwignią się to do siebie zbliża .

tu przy tym kole masz dźwignię załączającą -dopychającą koło , przy niej idzie jeszcze cienki płaskownik jak widać na śrubce ,

Działa to tak że najpierw pociągając za dźwignię koła się stykają siatka jest podawana ale przez chwilę na max "pociągnięciu "dźwigni rolka nie nie jest hamowana (jest hamulec przy rolce) jak siatka już jest ciągnięta puszcza się dźwignię ona ma ten płaskownik który spada na pręt gwintowany który jest "licznikiem " obrotów owinięć siatką (ile wystaje tyle obrotów ) . Przy obrocie "idzie " tym gwintem ten płaskownik aż spada -wtedy koła się oddalają rolka nie kręci jednocześnie wysuwa ząbkowany nóż i ucina siatkę .



A na tym ostatnim zdjęciu nie wiem co jest bo nie rozbierałem ale ja tam mam wałek osłonięty to może tam po prostu osłonę się przykręca

[rolnik_profil 0]

Dzięki za podpowiedzi. A co sprawia że noże ucinają siatkę? Może te blaszki w jakiś sposób co zaznaczyłem na zdjęciu.
mozesz wysłać jak wyglada ta osłona ? Może mógłbyś sprawdzić. Może akurat to służy do przykręcenia osłony

Edytowano Maj 31, 2020 przez rolnik_profil

[sebe1033 397]

nie nie nóż niżej poniżej tego wałka gumowego a weź daj zdjęcie całego aparatu od siatki bo on jest razem w tym zestawie .

A działa to tak że jak dźwignia jest opuszczona to nóż jest wysunięty  , po pociągnięciu dźwigni nóż się chowa a koło styka z tym drugim do napędu , opuszczasz dźwignię to koła się rozchodzą a nóż wyłazi

[rolnik_profil 0]

Noża jeszcze nie mam założonego. A właśnie. Od czego podejdą zęby noża? Bo kilku mi brakuje.

[rolnik_profil 0]

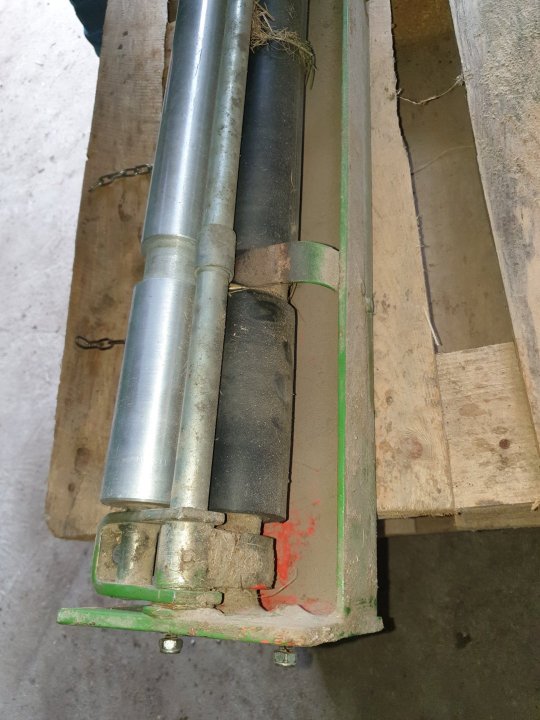

Automat założony. Pierwsze próby wyszły średnio. Nie podawało siatki i nie cięło. Na koniec nawinęło się na czarny wałek

Edytowano Czerwiec 5, 2020 przez rolnik_profil

[sebe1033 397]

 mam kr 130 to już zminiona np nóż to całkim inny. A co do siatki jak zakładasz to nie rozścielaj po całości tylko hmm ściśnij w ręce jak sznur ale nie że mocno tylko żeby razem było i nawlekasz przez wałki . Wtedy nie postrzępi się i nie obwienie na wałku a w czasie owijania sama się nastawi najwyżej daj więcej siatki na pierwszego balota

A co załączania owijania to dźwignię ciągniesz do samego końca i dopiero jak pociągnie siatkę na oko pół obrotu balota puszczasz ją . Ona spada na ten gwint liczby owinięć i już dalej sama idzie . Bo ręcznie na linkę załączasz ?

[rolnik_profil 0]

1 godzinę temu, sebe1033 napisał:

 mam kr 130 to już zminiona np nóż to całkim inny. A co do siatki jak zakładasz to nie rozścielaj po całości tylko hmm ściśnij w ręce jak sznur ale nie że mocno tylko żeby razem było i nawlekasz przez wałki . Wtedy nie postrzępi się i nie obwienie na wałku a w czasie owijania sama się nastawi najwyżej daj więcej siatki na pierwszego balota

A co załączania owijania to dźwignię ciągniesz do samego końca i dopiero jak pociągnie siatkę na oko pół obrotu balota puszczasz ją . Ona spada na ten gwint liczby owinięć i już dalej sama idzie . Bo ręcznie na linkę załączasz ?

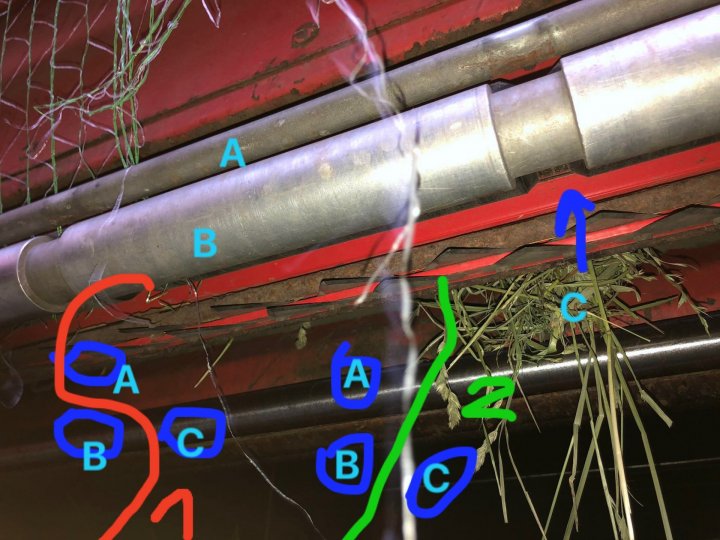

Daje ręcznie. Może u mnie czegoś jeszcze brakuje ? Albo ja źle montuje siatkę. Ja przepuszczam siatkę pomiędzy czarny i aluminiowy wałek opcja 2. A może powinienem najpierw owinąć ten metalowy pręt? Opcja 1 a dopiero później pomiędzy te dwa walki. To chyba będzie rozwiązanie problemu.


siatka ma również chyba hamulec. Powinna iść z lekkim oporem. Niż swobodnie się kręcić ?

C- to ten czarny wałek z gąbką

[rolnik_profil 0]

Te blaszki wyciąłem bo myślałem, że nie są potrzebne. A czytam tu na forum, że przekłada się przez jakieś blaszki

[sebe1033 397]

przy nalepce jest hamulec siatki , a rolke siatki nakłada się na pręta i ma duże metalowe koło właśnie pod ten hamulec .

A działa to tak jak pisałem napinasz sznurek do końca dźwignia zaciągnięta do końca -hamulec nie działa , rolka sieatki luźno zaczyna pobierać -balot zaciąga robi z pół obrotu w prasie i puszczasz sznurek dźwignia spada nożem na gwint liczby obrotów hamulec hamuje trochę siatkę , w każdym razie w kr 130

Edytowano Czerwiec 5, 2020 przez sebe1033

[yaro_1 128]

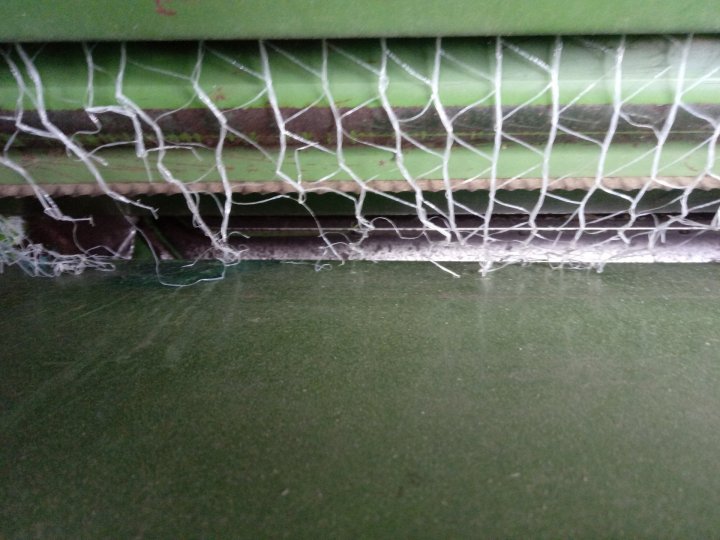

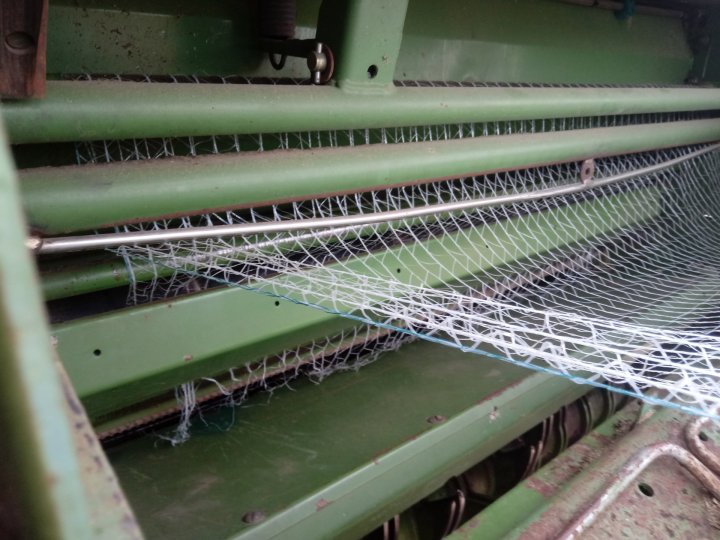

problem z aparatem do siatki w prasach kr 125 jest taki, że siatka z beli wpada prosto między te dwie rolki gumową i aluminiową, nie ma tych dwóch pierwszych widocznych z prawej strony beli na tym rysunku niebieskim, które w prasie kr130 rozprowadzą siatkę równo na całą belę. za miast hamulca siatki regulujesz ścisk papierowej rolki, z lewej strony siatki jest regulacja, u nas były dwa otwory, przerobiliśmy na 4, jak za bardzo ściśniesz rolkę papierową, to mechanizm nie da rady pociągnąć siatki, jak będzie za luźno, to nuż nie odetnie siatki. wnerwiające jest to że trzeba kilka razy na rolce siatki zmieniać te ustawienie. czasami trzeba było coś podkładać z prawej strony siatki, bo rolka papierowa była za krótka i nie dało jej się dostatecznie ścisnąć

[rolnik_profil 0]

59 minut temu, yaro_1 napisał:

problem z aparatem do siatki w prasach kr 125 jest taki, że siatka z beli wpada prosto między te dwie rolki gumową i aluminiową, nie ma tych dwóch pierwszych widocznych z prawej strony beli na tym rysunku niebieskim, które w prasie kr130 rozprowadzą siatkę równo na całą belę. za miast hamulca siatki regulujesz ścisk papierowej rolki, z lewej strony siatki jest regulacja, u nas były dwa otwory, przerobiliśmy na 4, jak za bardzo ściśniesz rolkę papierową, to mechanizm nie da rady pociągnąć siatki, jak będzie za luźno, to nuż nie odetnie siatki. wnerwiające jest to że trzeba kilka razy na rolce siatki zmieniać te ustawienie. czasami trzeba było coś podkładać z prawej strony siatki, bo rolka papierowa była za krótka i nie dało jej się dostatecznie ścisnąć

Czyli która opcja prawidłowa ? Niestety u mnie dziś lał deszcz i nie miałem możliwości przetestować.
Do czego jest ten metalowy pręt A?

[yaro_1 128]

na pręcie A są te blaszki zaczepiane, na końcu tych blaszek powinne być jeszcze łańcuszki, są jeszcze drugie blaszki montowane na stałe

[rolnik_profil 0]

9 godzin temu, yaro_1 napisał:

na pręcie A są te blaszki zaczepiane, na końcu tych blaszek powinne być jeszcze łańcuszki, są jeszcze drugie blaszki montowane na stałe

Czyli muszę je spowrotem zamontować ? Ja je wyciąłem
