owijarka Problem z sterownikiem owijarki Taarup/Kverneland 7667

[xazzer 0]

Witam, nabyłem owijarkę do kostek Taarup kverneland 7664 z 2003 roku, niestety jak się okazało - nie sprawną.

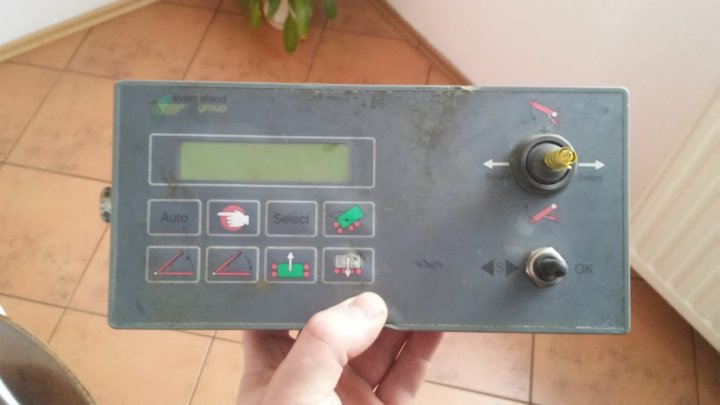

Tak jak w temacie problemem jest prawdopodobnie sterownik, a mianowicie po podpięciu przewodu zasilającego do gniazdka 12v na płytce sterującej znajdującej się na owijarce zaświeca się dioda, po podpięciu wtyczki do pulpitu wyświetlacz podświetla się ale nie pokazuje żadnych danych.

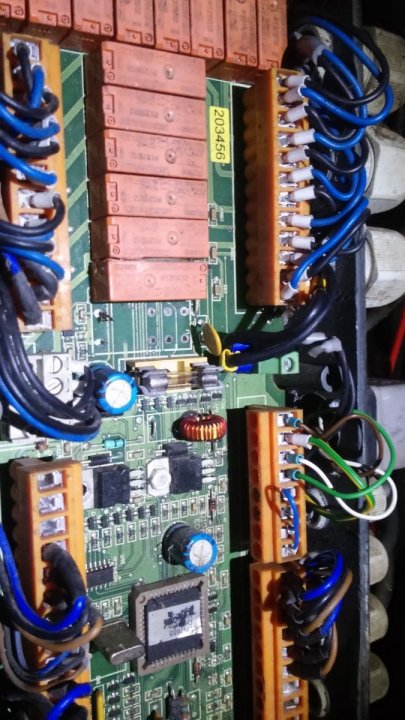

Multimetrem pobadałem płytkę na owijarce i główne "wiązki" przewodzą, jednak jest tak tyle tych elementów, że dalej nie wiem zbytnio co do czego i na jakiej zasadzie to działa dokładnie. W samym sterowniku też niby przewodzi płytka.

Do sterownika wychodzą 4 przewody, Kabel do sterownika był łączony, wygląda na to, że był przerwany i połączony na nowo, jednak kolory są pomieszane... połączyłem je na nowo najkrócej jak się dało, posprawdzałem multimetrem, prąd idzie do sterownika a dalej nic się nie dzieje, zapisałem sobie jak było to połączone i postanowiłem połączyć kable według kolorów i teraz nic nie odpowiada nawet jak powróciłem do połączenia pierwszego.

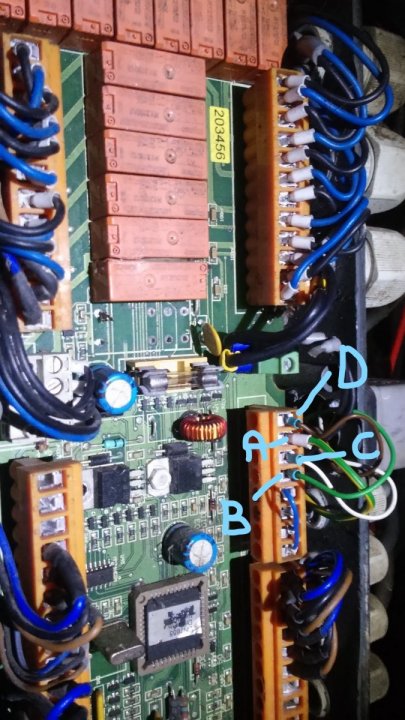

Przy prądzie z gniazdka zapalniczki o napięciu ok 14v  na sterownik z jednego kabla (brązowy (D) "wychodzi" ok 13.6V, drugi (zielony z żółtym) prawdopodobnie masa, trzeci (biały) wychodzi ok 3,8v oraz czwarty wychodzi koło 2,4v

Nie jestem specjalnie obeznany w takich elektronicznych sprawach więc zwracam się do Was, może ma ktoś pomysł co jest winowajcą tego. wydaje mi się że to ten sterownik chociaż sama owijarka w jednym miejscu jest spawana i może przez to coś się spaliło w układzie. Jakby ktoś znał się na takich układach proszę o komentarz poradę, lub może ktoś podjął by się ewentualnej naprawy, bo nie znam tego typu fachowców a zwykły elektryk nie wiem czy poradzi.

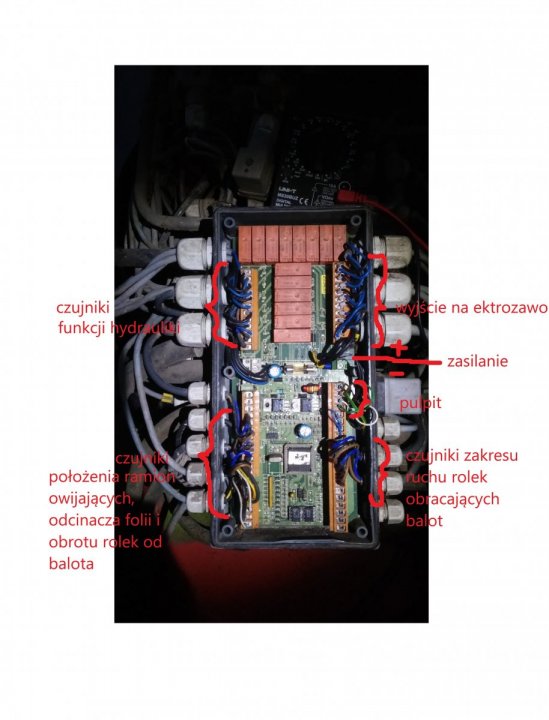

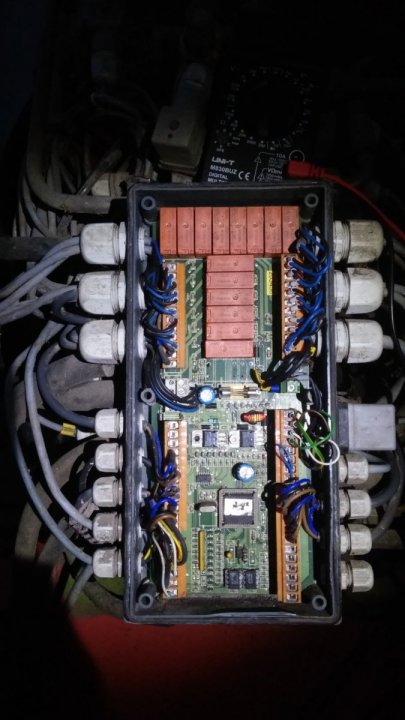

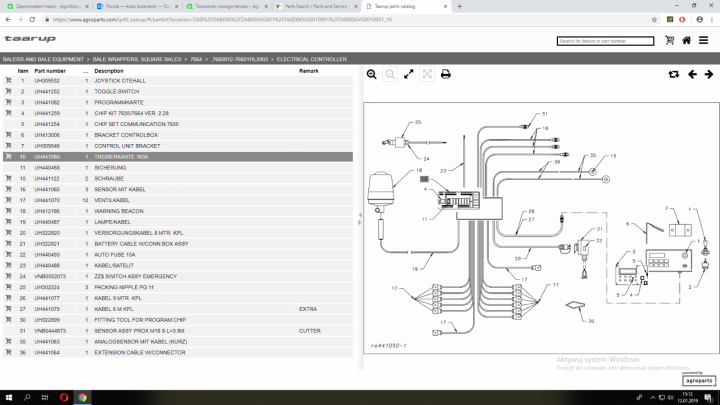

Dołączam parę zdjęć poglądowych oraz prosty schemat który znalazłem w internecie.





Edytowano Styczeń 12, 2019 przez xazzer
