arturooo    115

Tworzę wywrotkę skorupowa jednoosiową, ok 8t. Kilka zdjęć poniżej :

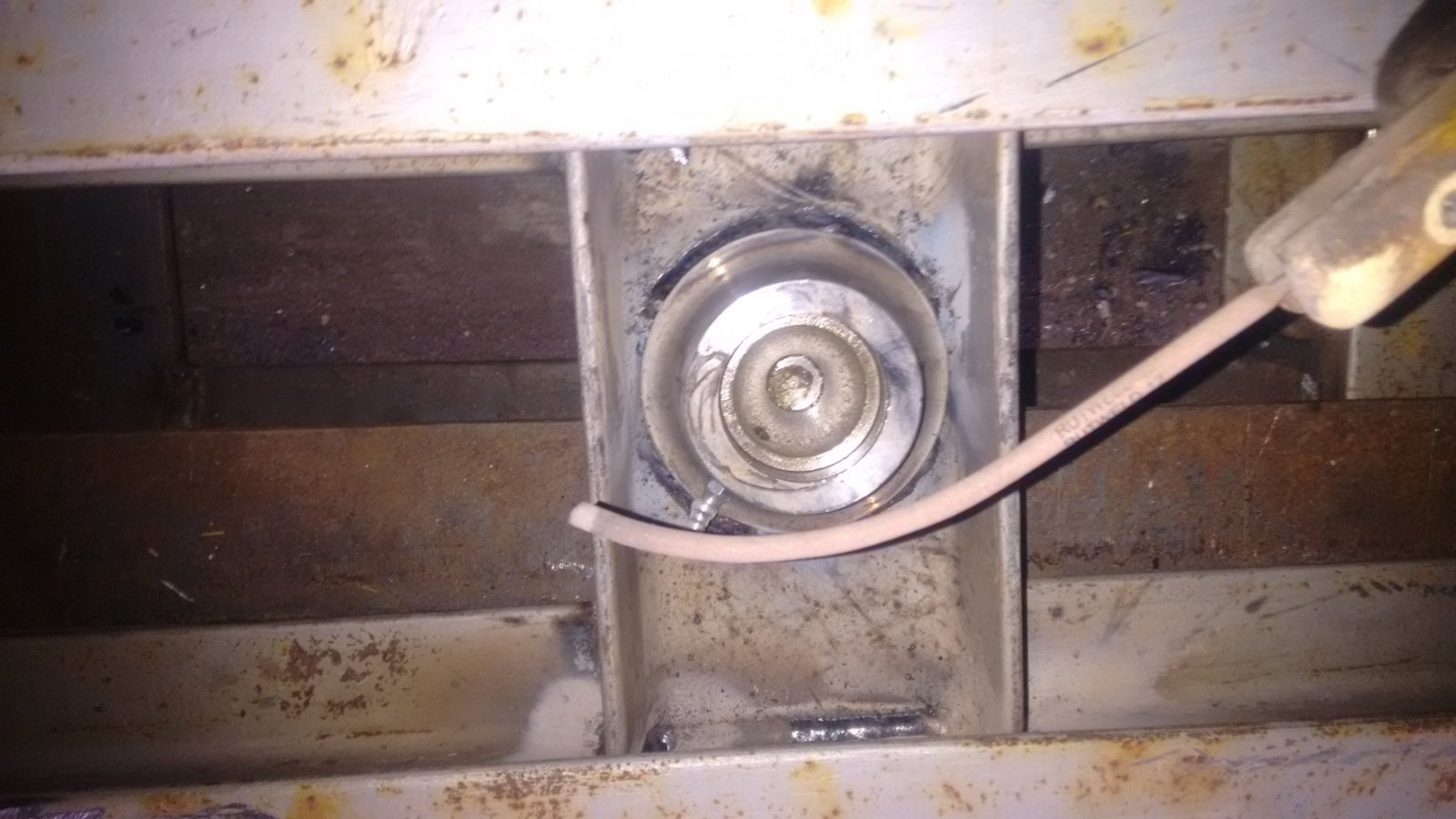

rama, ramka pod kołyskę siłownika ze wzmocnieniami od spodu (trzeba było coś na spawać bo górna krawędź stopki ceownika nie jest równoległa z dolną krawędzią stopki i nakrętka nie przylegała by całą płaszczyzną. Wstawione tez wzmocnienie w ceownik z blachy 8mm.

Wspornik osi czy może inaczej się to fachowo nazywa (między osią a ramą) z teownika szerokostopowego HEB 120 ale sciołem stopy o jeden cm czyli na 100mm żeby były sparte na osi jak najbliżej piasty. Ceownik 200 na główna ramę ma ok 80mm więc po 1cm na str zostaje na położenie ładnej spoiny. Ścięty pod skosem i zadekowany blacha 8mm. Przykręcany do osi na 4 śruby M16.

Oś hamowana ( hamulec nie wiem jeszcze czy będę montował) chyba od rozrzutnika. Opony 400/60/15. Na razie tyle, prace będą posuwać się powoli bo pracuje przy przyczepie dorywczo, ale postaram się wrzucać na bieżąco.









Edytowano przez arturooo

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
andrzej78    72

Przy Twoich założeniach , to tylko oś podwójna -tandem. Weź pod uwagę nośność opon, wytrzymałość osi , wytrzymałość ucha zaczepu.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
arturooo    115

Przeważnie  będzie wożone zboże więc mało kiedy będzie na niej 8t. Opony zgadza się maja mniejszą max nośnośc, ale są nowe więc kilka lat wytrzymają. Osie maja duży zapas. Ucho zaczepu to ostatnia rzecz o jaką bym się obawiał bo nacisk na zaczep będzie około 1.5t. Tandem idealna propozycja ale zdecydował bym się na to rozwiązanie jak bym częściej woził takie ciężkie ładunki

Edytowano przez arturooo

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Wiadomość z agroFakt.pl

Nikita_Bennet    167

hmm. Wtrącę się w temat.
Budowaliśmy wywrotkę do tyłu - tylko tylna burta otwierana. Przyczepka do Zetorka 10145 wyłącznie. Na dolny zaczep. Tylko na żniwa do zbóż aby spod kombajnu na magazyn zwieźć w czasie gdy sypie na dwuosiówki które jadą na skup.
Oś od d83 chyba bo bliźniak był, poszerzona została + felgi i opony z rozmiaru 385/65/22,5. Resor obowiązkowy (musimy jeszcze dać gumy ale to może tej zimy). Nie wygina się na razie w drugą stronę ;) Nie chciałem sztywnej. Siłownik chyba z 8-9ton, nówka sztuka. Podpora/stopka hydrauliczna.
Wchodzi 6ton i mi styka bo to tak pi razy oko dwa zbiorniki z kombajnu.

Tak więc solidna oś i solidne koła to podstawa.


pzdrwm Nikita_Bennet
"Whether we are based on carbon or on silicon makes no fundamental
difference. We should all be treated with appropriate respect."
                                                              Sir A C. Clarke

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
arturooo    115

Przewidywany koszt to ok 7 tys. na dzisiaj. Oś jest z pełnego materiału a opony nowe więc wytrzymają. Całość przykręcana więc w dowolnej chwili niewielkimi nakładami można zrobić tandem.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Finlan    27
Planujesz robić amortyzację dyszla? Dobrze by było żeby coś jednak było amortyzowane, szkoda zaczep nadwerężać. Tą oś to sugerowałbym od dołu objąć cybantami lub jeszcze dodatkowo wspawać zastrzały do tej blachy z przodu i z tyłu (o ile już tego już nie zrobiłeś ;))

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
arturooo    115

Nie planuje amortyzacji bo do pól mam max 2km. a gdzieś dalej jest jeszcze poczciwa d46. Zastrzały będą, kilka rzeczy będzie dopieszczonych na koniec. W tej chwili zastanawiam się czy przednia ścianę robić pochylona lekko pod kontem ok 10-20st. bo mam jeszcze chwile czasu zanim dojdzie do etapu, spawania paki. Jak myślicie?

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Tomasz78    993

jak jest miejsce nad zaczepem to pochyl  ,zwiększysz objętość   ,oś w jakiej odleglosci  od ucha dyszla?

robota ladna  ,

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
arturooo    115

Jeszcze dokładnie nie wiadomo bo nie wspawane wsporniki do przykręcania osi ani dyszel, ale teoretycznie os będzie na 1/3 długości paki od przodu więc ciut ponad 2m +dyszel z okiem jakieś 1.4m. Wychodzi ok 3.5m. Dzięki, staram się ;)

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
arturooo    115

Tak, tak 1/3 mierząc od tyłu. Myślałem inaczej a napisałem inaczej z pośpiechu. Zaczep pewnie jeszcze się trochę skróci bo nawet materiału nie ma na niego, ale jutro będzie. Zależy mi na krótkim bo mam ciasne magazyny

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
arturooo    115

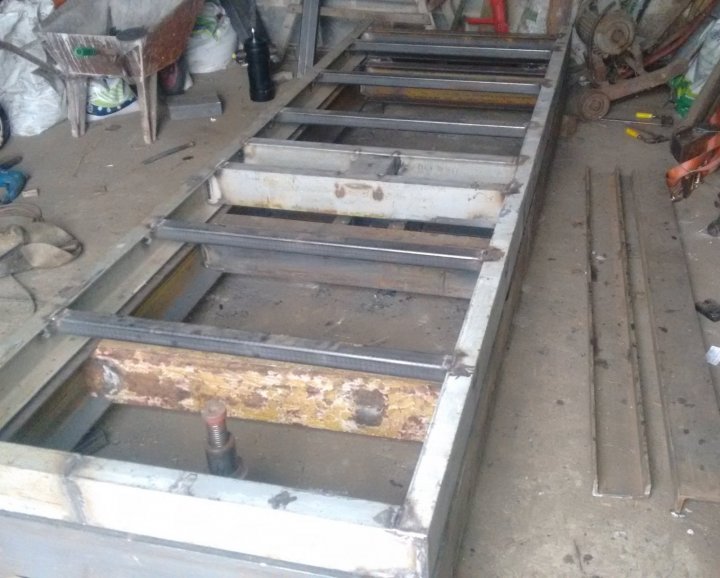

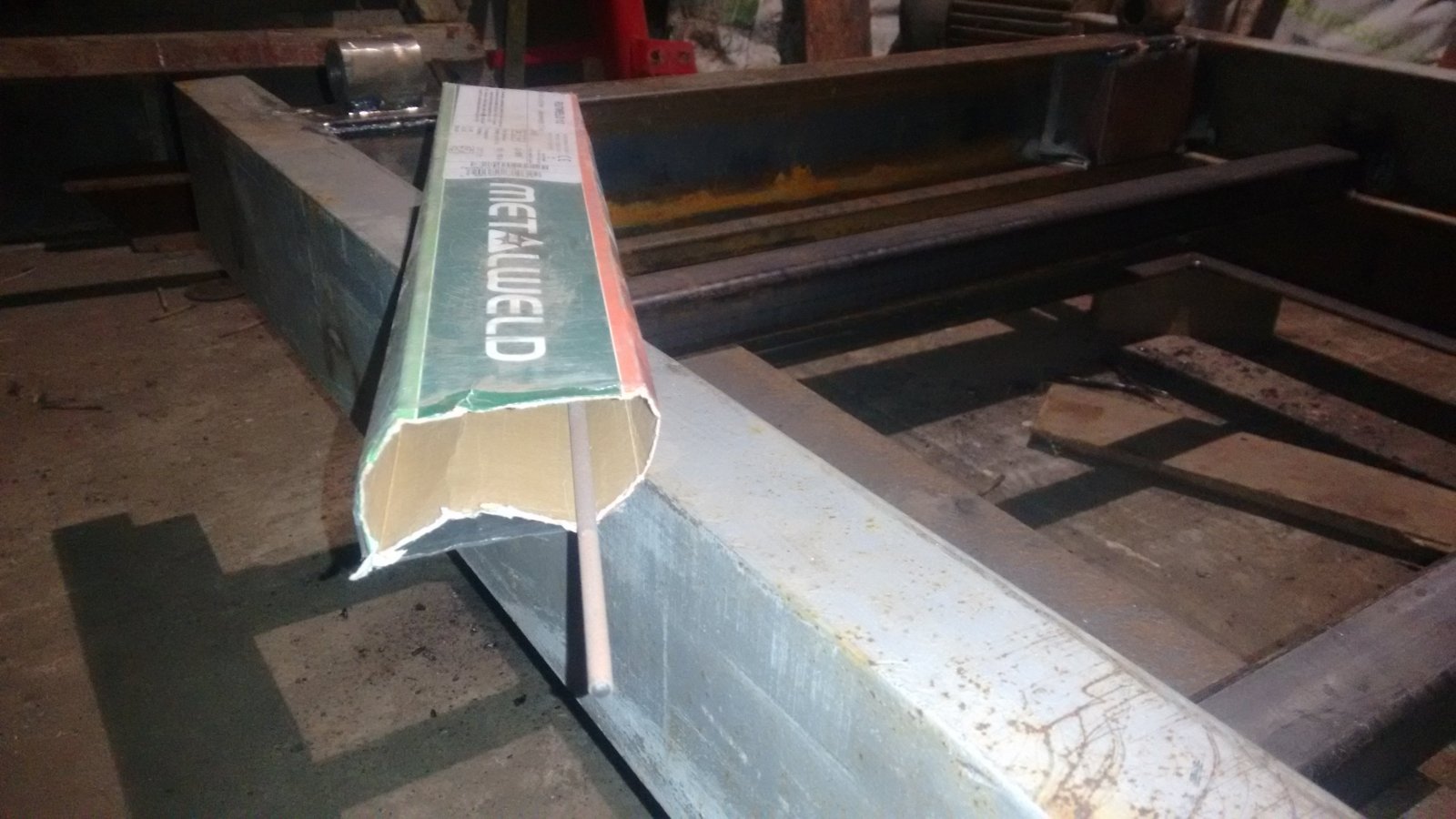

Kilka nowych zdjęć, nie patrzcie na żółta ceówke w dolnej ramie że jest krzywo bo jest jeszcze nie przyspawana a to dlatego że bedzie się na niej wspierał dyszel i po prostu jak będe spawał dyszel to ja ustawie w odpowiednim miejscu. Na ostatnim zdjęciu widać że już jedna paczuszka elektrod poszła :)






Udostępnij ten post


Link to postu
Udostępnij na innych stronach
arturooo    115

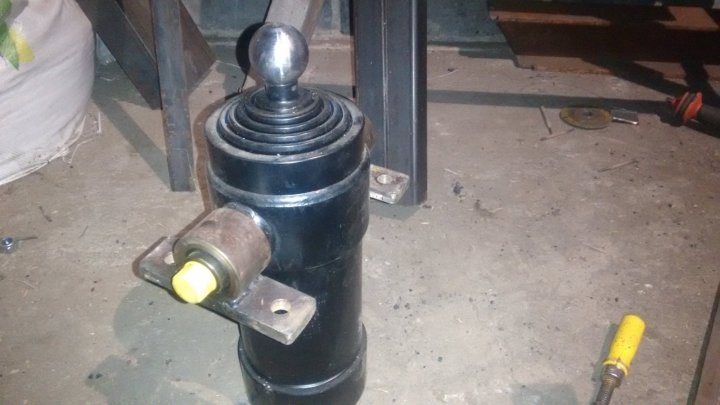

Przyznam że nie spawałem nimi .Wygodniejsza pod jakim względem? U mnie w okolicznych sklepach ich nie widziałem, ale jak spotkam to na pewno wypróbuje. Najczęściej spawam z esaba albo lincolna ale akurat brakło. Siłownik Hydron z ich strony, ale widziałem ich tez tam gdzie piszesz.

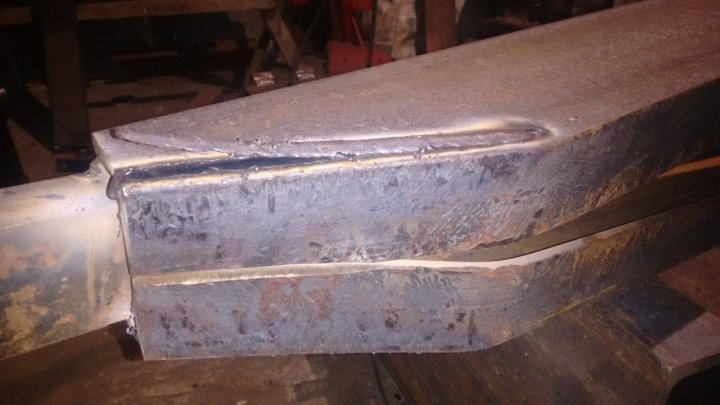

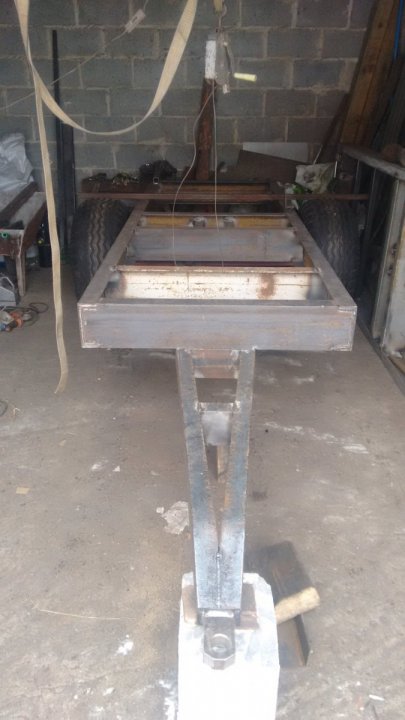

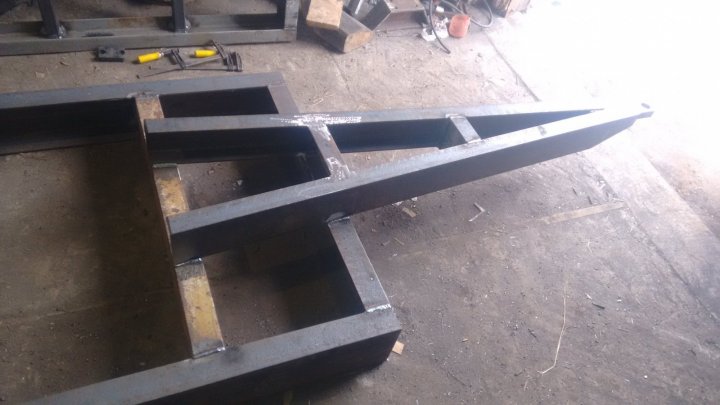

Dyszel i przymiarki do osi. Pod spodem dyszel będzie jeszcze wzmocniony blacha do ramy.




Edytowano przez arturooo

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
arturooo    115

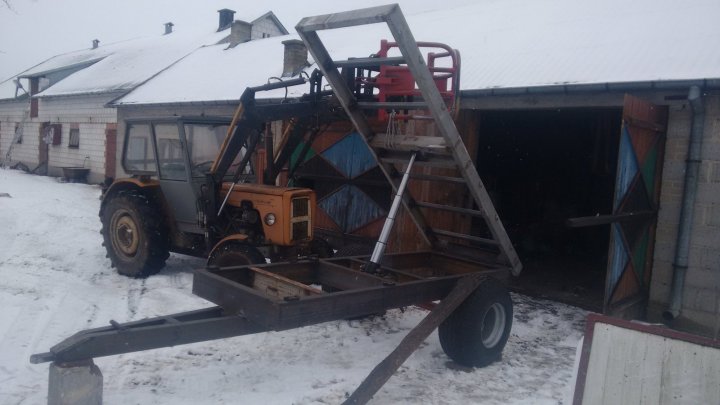

Przymiarki siłownika chciałem sprawdzić kąt wysypu czy się pokryje z tym który wyszedł mi z obliczeń i jest idealnie. Nie zakułem jeszcze przewodów więc w taki sposób jak widać.


Udostępnij ten post


Link to postu
Udostępnij na innych stronach
arturooo    115

Kurcze, nie mam w tej chwili zdj. jak cyknę fotkę to wstawię. Co do elektrod i cena tez ładna :)

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Finlan    27
Się zdaje taka nie za duża przyczepka a jaka pancerna :D Czy dobrze widzę, ładowacz też własnej produkcji?

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
arturooo    115

Bo nie jest długa 3.5m skrzynia będzie plus ewentualny skos przedniej burty. Ciasne magazyny na zboże i chce cofnąć w każda "dziurę " :) dlatego taki wymiar. Tak ładowacz firmy sam i chwytak też.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Finlan    27
Skos koniecznie rób, będzie ładniej wygladać. Jak wysokie ściany planujesz robić, będą nadstawki u góry?

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
arturooo    115
Napisano (edytowany)

Ściany 110cm, bo blacha 100cm i 10cm dół podłogi wygięty więc się podniesie. Bez nadstawek bo to skorupowa.

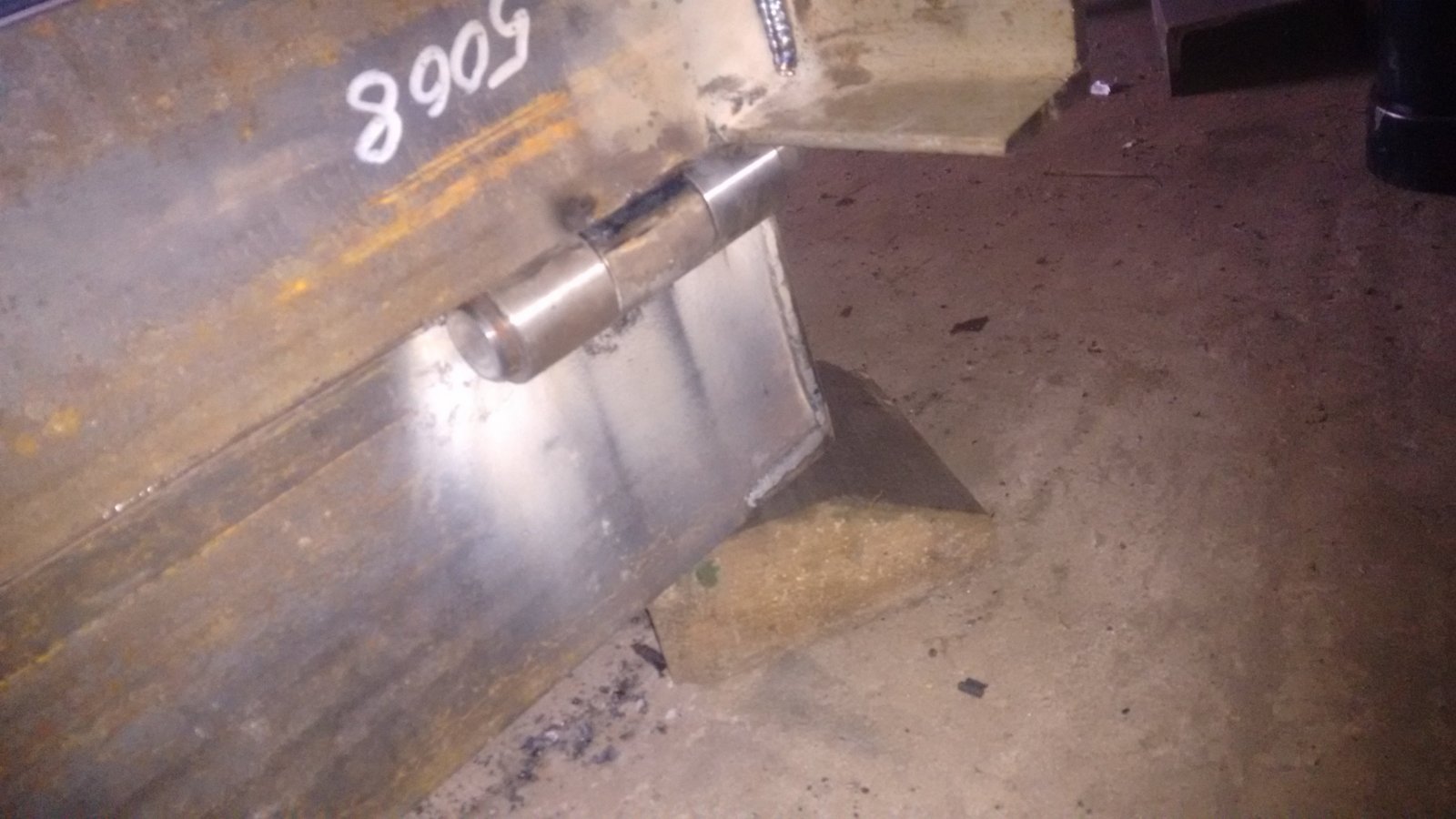

Miałem wrzucić mocowanie do osi więc wrzucam


Edytowano przez arturooo
