CEREA - Prowadzenie równoległe (DIY czyli trochę "zrób to sam")

Polecane posty

kristofus    10

Są może w Polsce użytkownicy/majsterkowicze korzystający z systemu CEREA autorstwa pewnego Hiszpana: https://www.cereagps.com ?

W skrócie: z komponentów i oprogramowania kosztujących ok. 1000€ plus trochę własnej inwencji (mocno przydatna drukarka 3D) można zbudować system prowadzenia równoległego z centymetrową dokładnością RTK. Nie tylko wizualnego (tu koszty istotnie mniejsze, odpadają elementy wykonawcze) ale także "za kierownicę". I to działa, jest sporo filmów, polecam wrzucić hasło w YT, moje doświadczenia też już są bardzo pozytywne. Jak się jeszcze dorzuci trochę dodatkowej elektroniki (Arduino :)) można system rozbudować do naprawdę ciekawych funkcjonalności (sterowanie sekcjami czy nawet mapowanie plonu) za naprawdę śmieszne pieniądze.

Poza Hiszpanią temat wyraźnie się rozwija u Niemców, istnieje dość prężne niemieckie forum: http://cerea-forum.de/ gdzie można znaleźć wiele ciekawych pomysłów na wykonanie i rozbudowę systemu. Ogólnie bariera językowa jest pewnym problemem (angielski/hiszpański/niemiecki) ale w dobie google translatora...

  • Like 1

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
sumek666    2264

Wrzuć jakieś foty Twojego dzieła. Może być ciekawe. To jest "ogólnodostępny" program czy trzeba kupować jakieś licencje?






Udostępnij ten post


Link to postu
Udostępnij na innych stronach
kristofus    10

Program jest płatny, z hiszpańskim vat-em wychodzi ok. 218€.  Licencja jest bezterminowa, aktualizacje obecnie nie są płatne, można ją aktywować na max. 2 urządzeniach (jak np. padnie tablet masz drugą szansę).

Przez formularz na w/w stronie można przed kupnem poprosić o 7-dniową wersję testową, dają bez problemu. Tylko ten hiszpański formularz... :) Ale już korespondencja po angielsku bez problemu.

Fotki, hmmm, może coś wrzucę ale u mnie to naprawdę jest jeszcze mocno rozwojowa i podlegająca zmianom konstrukcja po pierwszych próbach w polu natomiast w sieci jest naprawdę dużo materiału zaczynając od w/w strony (kanał YT autora https://www.youtube.com/user/csar4231/videos ) czy masy materiału na podanym niemieckim forum.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
sumek666    2264

Na razie obejrzałem o Fendt z siewnikiem Lemken, ale największe wrażenie zrobił na mnie Claas z brona wirnikowa jak robił pole w paseczki. Całkiem spoko. System jazdy równoległej z JD to ok 40 tyś.






Udostępnij ten post


Link to postu
Udostępnij na innych stronach
kristofus    10

Wiem mniej więcej jak się cenią rozwiązania fabryczne, to jest zupełnie inna bajka choć jak się nie bierze produktu "z półki" to trzeba do tego dołożyć oczywiście trochę swojego czasu, wiedzy i pracy :)

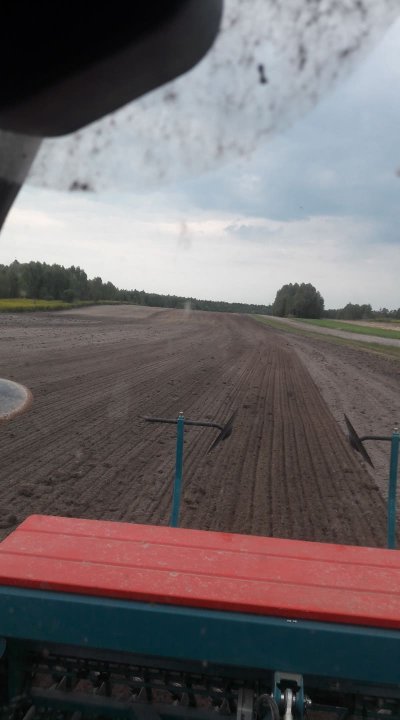

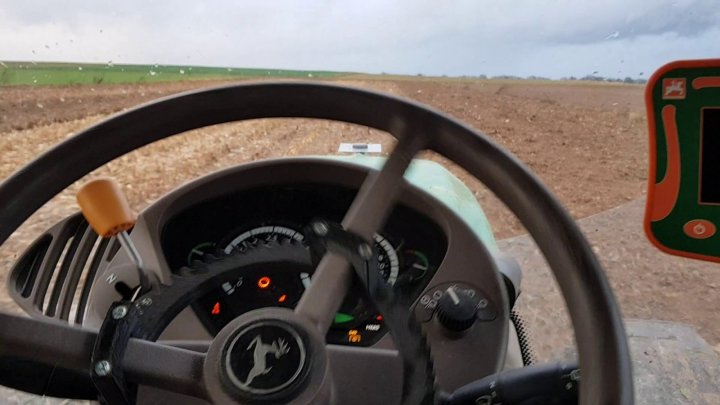

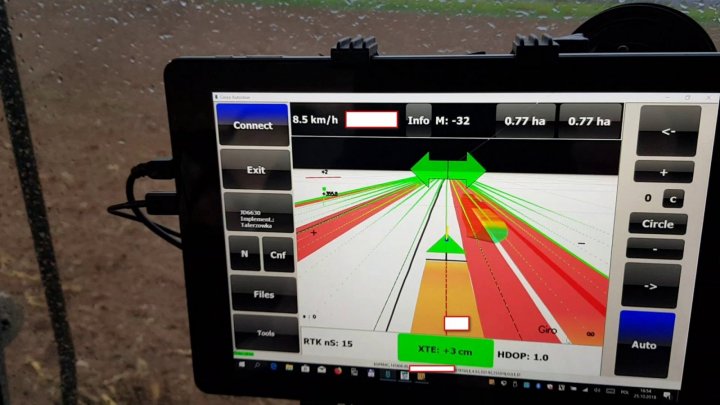

A żeby nie było, że fantazjuję ;) to w załączeniu jakieś screeny "z pola". Widać program na chińskim tablecie ;) , dokładność z jaką trzyma się ścieżki, małą antenkę na masce z którą już się udaje taką precyzję osiągać w trybie RTK, wydrukowaną zębatkę... Póki co testy z wykorzystaniem korekt z najbliższej stacji Asgeupos (25zł/miesiąc), docelowo zawiśnie własna antena bazowa i wtedy już żadnych opłat abonamentowych, antena, odbiornik i wystawienie sygnału korekcyjnego do netu to koszt niewiele większy od rocznego abonamentu a powinno działać z nie mniejszą dokładnością w promieniu 10-15km (btw. bliscy sąsiedzi także mogą korzystać).



Udostępnij ten post


Link to postu
Udostępnij na innych stronach
kristofus    10

Z samym oprogramowaniem niezbyt wiele, miała być nowa wersja wiosną ale póki co cisza. Na YT autora pojawia się w jakimś filmie nowy interfejs, wygląda ciekawiej, mam nadzieje, że znikną też pewne niedociągnięcia w działaniu. Niemniej obecna wersja jest używalna więc nie dokuczałem, wiosenne sianie odbyło się bez większych problemów z auto-prowadzeniem.

Są też bardzo istotne upgrade'y. Zimą na Kickstarterze z sukcesem rozwinął się projekt Ardusimple na odbiorniku F9P Ublox-a, wychodzi trochę drożej ale to robi robotę... To w zasadzie rewolucja bo doszła obsługa częstotliwości L2 co do tej pory było domeną profesjonalnych, drogich odbiorników. Teraz fix RTK łapie zwykle w ciągu kilkudziesięciu sekund no i obliczenia wykonuje odbiornik więc odpada konieczność używania RTKLIB, tu jednak trzeba poczekać na soft, póki co jest jakiś fix ale tylko w niemieckiej wersji Cerei, ja tego języka nie trawię :)

Na F9P zrobiłem też sobie w końcu stację bazową więc teraz już jest pełna niezależność, nie ma konieczności korzystania z płatnych sygnałów korekcyjnych. Nie ma żadnych problemów z sygnałem na niewielkiej antenie L1/L2 Ublox-a, wszystkie odbiorniki pracują ze wszystkimi dostępnymi systemami (GPS, GLONASS, Galileo i BeiDou), odbiornik mobilny non stop bazuje na 12-tu satelitach (choć widzi znacznie więcej).

Zdarzyła się nawet okazja popracować w odległości ponad 30km od bazy, kukurydza siała się bez problemu.

Ogólnie jestem zadowolony, nie jest to na pewno rozwiązanie "pudełkowe" ze sklepu, sama obsługa urządzenia też wymaga trochę ogarnięcia ale jest już naprawdę dobrze i pewnie będzie jeszcze lepiej. Niebawem biorę się za zabudowę w kombajnie i testy w żniwa, tam ze względu na położenie i wysokość anteny będzie pewnie ciężko poustawiać parametry algorytmów prowadzenia ale... zobaczymy.

  • Like 1

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
kristofus    10

Widzę PW, mogę coś podpowiedzieć, pomocy jakiejś specjalnej nie obiecam, przy swoim mam jeszcze sporo pracy :)

Jakiś świeży filmik znalazłem: https://youtu.be/ePaw9qQzX20

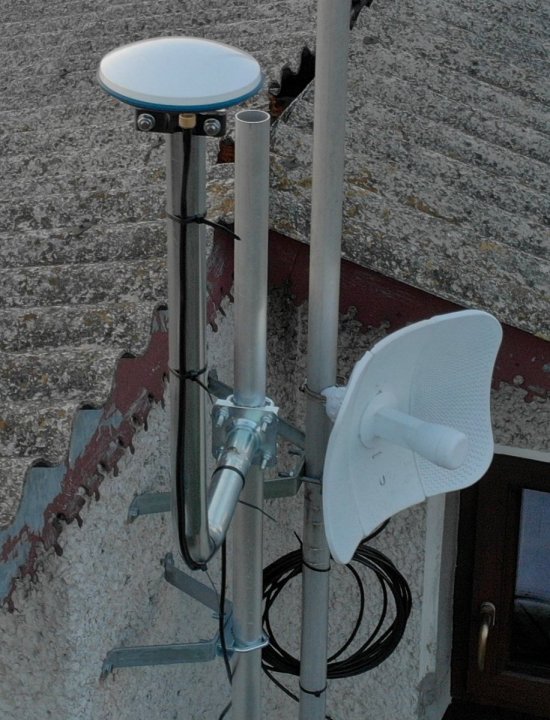

I jeszcze rzut oka na antenę bazy oraz pierwszą poważniejszą próbę upchania wariantu z F9P w obudowę - dużo kombinowania z miniaturyzacją bo takie elementy drukują się godzinami jednak już są konieczne zmiany, wywalenie IMU (żyroskopu) poza obudowę to był dobry ruch ale już modem LTE tak blisko odbiornika zabija układ, musiał wylecieć :(



  • Like 1

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
kristofus    10

Tak na szybko aktualna lista jest tu: https://cerea-forum.de/forum/index.php?thread/201-komponentenguide-einkaufsliste/ , cóż, też nie znam niemieckiego ;) Ale google translator daje radę choć zwykle lepiej robić przekład na angielski niż polski.

Jak znajdę trochę czasu postaram się streścić co jest potrzebne ewentualnie co się nie sprawdza na bazie własnych doświadczeń.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
DamianWilk    13

Nie ma dokładnego poradnika wiec cieżko bedzie dla zwykłego człowieka i chyba gra nie warta swieczki dla osoby nie znajacej się dokładnie.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
