zewnętrzna hydraulika na WOM - budowa i wątpliwości

Polecane posty

Wybrane dla Ciebie
vitoma    51

Witam

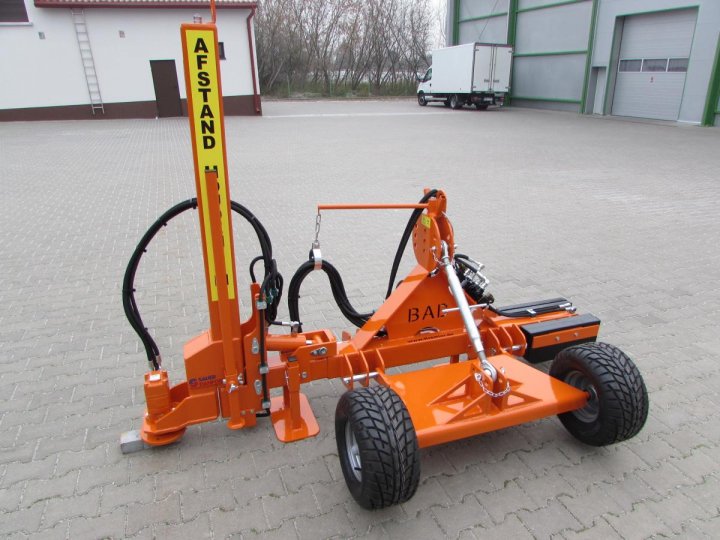

Chciałbym sobie kupić pompę hydrauliki siłowej wraz z multiplikatorem - potrzebuje używać jej w 2 różnych ciągnikach do 2 różnych celów. Pierwszy ciągnik to claas z 2013r (olej utto 10w30) wraz z wiertnicą ziemną hydrauliczną (zdjęcie poniżej) - ,drugi to ursus c360 (olej hipol 80w90) z TURem 3b. Chce pompy używać zamiennie do tych 2 celów, a wiec różne oleje w układzie . Wiertnica jeśli jest używana - średnio raz na rok to tylko z dodatkowa pompa hydrauliczną , a TUR miałby być używany z dodatkowa pompa tylko przy okazji dłuższych prac takich jak np. załadunek 300m3 trocin - średnio także raz na rok.

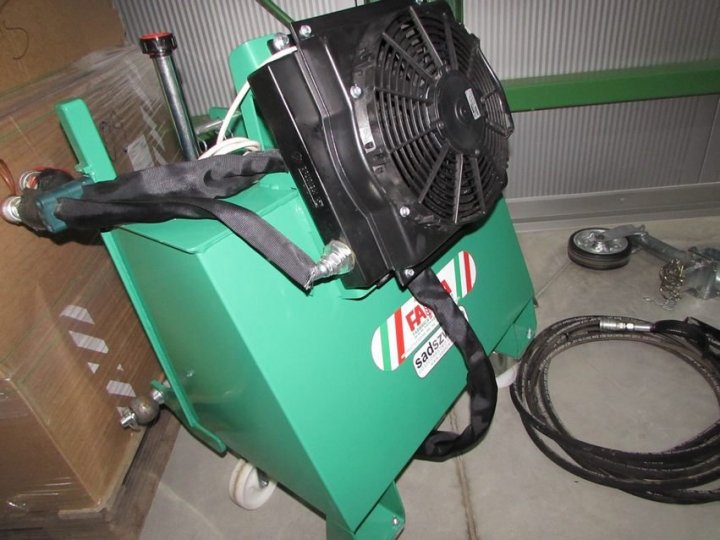

W zeszłym roku pożyczyłem od znajomego agregat hydrauliczny na WOM do pracy z wiertnicą - foto poniżej - komponenty bondioli pavesi, zbiornik ok 50l wraz z chłodnicą, pompa 53l przy 540obr WOM.

Szło nieźle, ale po tych doświadczeniach celuje w pompe ok 70-75l przy 540 WOM czyli ok 35cm3 pompa.

W tym roku chciałbym zbudować sobie taki własny agregat olejowy na WOM.

Z powodu tego że w obiegach są różne oleje (a nie chce c360 zalewa olejem utto) to myśle czy nie sprawdziłoby się rozwiązanie z samym multiplikatorem wraz z pompa "zawieszonym" wprost na wałku WOM bez żadnych dodatkowych zbiorników i chłodnic ? zasilanie pompy podłączyłbym z miejsc na korki spusowe oleju ze skrzyni zarówno w claasie jak i ursusie, a tłoczenie z pompy podpiał wprost do rozdzielaczy świdra lub TURa . Powrót oleju z tych rozdzielaczy wolnym spływem do skrzyni biegów. ciśnienie przelewu ustawione na rozdzielaczach na ok 180bar. Do URSUSa wchodzi ok 30l oleju do skrzyni, a do Claasa ok 40l.
Koszt budowy takiego rozwiązania byłby o wiele niższy i co nawet ważniejsze uniknałbym problemów z różnymi olejami - co najwyżej wylewałbym grawitacyjnie olej z węzy łączących pompe z reszta układu przy przepięciach między TURem a świdrem.

Przy kompletnym układzie ze zbiornikiem i chłodnicą już takie opróżnianie obiegu nie będzie możliwe.

Czy też własna chłodnica jak i zbiornik na olej przy takiej pompie na WOM są konieczne ?

z góry dziękuje za rady !

pozdrawiam
Piotrek







Udostępnij ten post


Link to postu
Udostępnij na innych stronach
MF675ursus    159

Rozumiem że nie chcesz mieszać olejów, a następnie proponujesz multiplikator podłączyć pod skrzynię biegów, bez dodatkowego zbiornika? Po to jest ten dodatkowy zbiornik, rozdzielacz itp żeby zalać ten zestaw jednym olejem raz, i mieć spokój.

Edytowano przez MF675ursus

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
vitoma    51

tak nie chce mieszać olejów . Chyba nie zrozumiałeś do końca mojego problemu, w sumie właśnie o to się obawiałem że ciężko będzie to wyjaśnić.



jakby ten agregat olejowy miał pracować tylko ze świdrem to OK - masz racje - zalałbym ten agregat jakims olejem hydraulicznym i bedzie OK. ale chce to użytkować okazjonalnie także przy turze w c360 (a nastepie obieg tura spowrotem podpinać pod orginalna pompe z c360) wiec olej którym byłby zalany ten agregat powoli (po każdym podpieciu coraz bardziej) mieszałby się z hipolem z c360.



Inne rozwiazanie to zrobienie kompletnego agregatu z chłodnica i wlasnym zbiornikiem i zalanie do hipolem...wtedy w obiegu w wiertnicy także bylby hipol i byłaby pełna zgodność. Tyle że hipol 80w90 jest dosyć gęsty i nie jest to teoretycznie olej hydrauliczno-przekładniowy, a przekładniowy.



Czy teraz mów problem jest zrozumiały ?

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
