Zaczep transportowy (łamany i obrotowy) T25 A2 DiY

Polecane posty

Witam państwa!



Mam przyjemność zaprezentować wam mój nowy zaczep w ciągniku.

Inspirowany był zaczepem z ursusa c360.

Materiał zakupiony w okolicznym złomie.

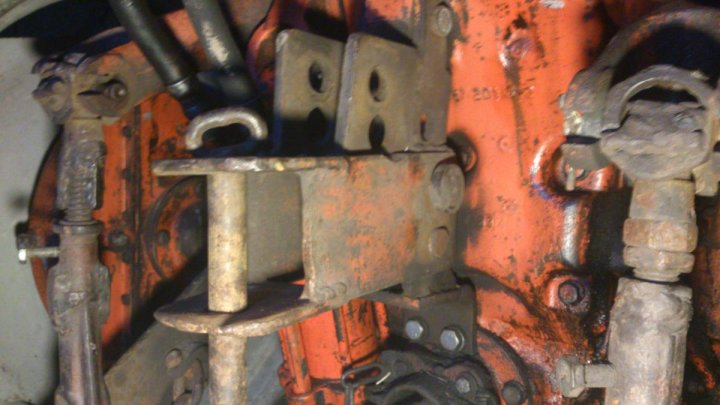

Niestety poprzedni właściciel zrobił takiego ulepa:

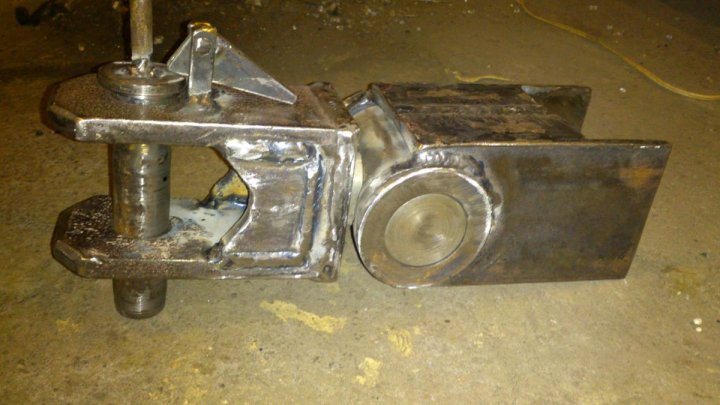

Na początku musiałem jakoś zapewnić łamanie i obrót.

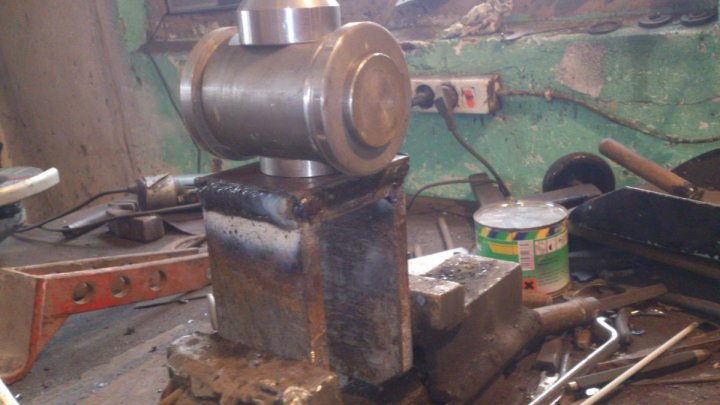

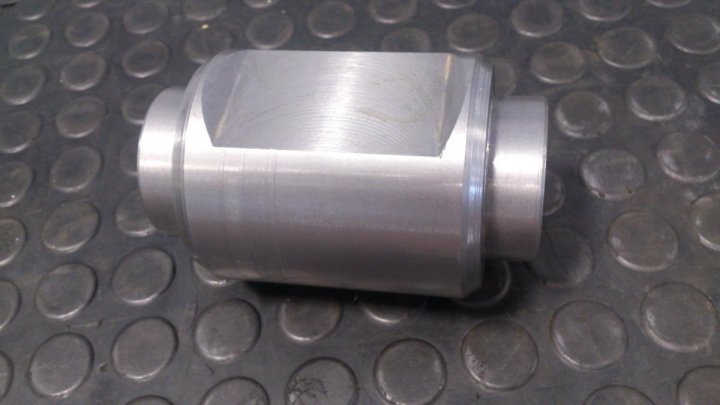

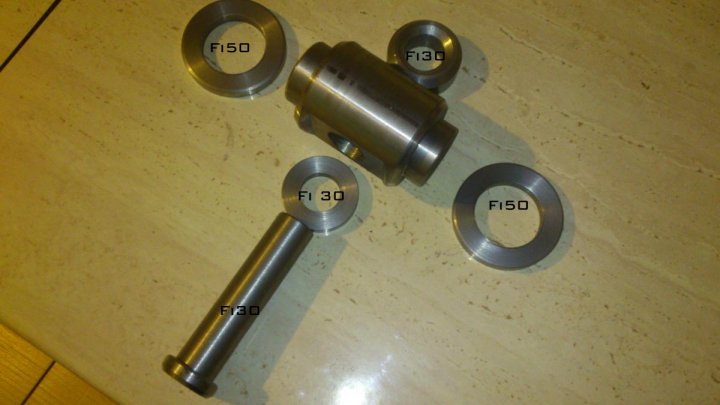

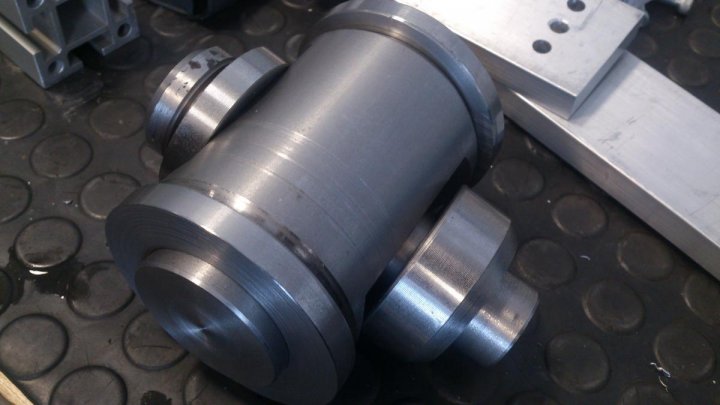

Więc utoczyłem i wyfrezowałem taki element:





Wymiary:

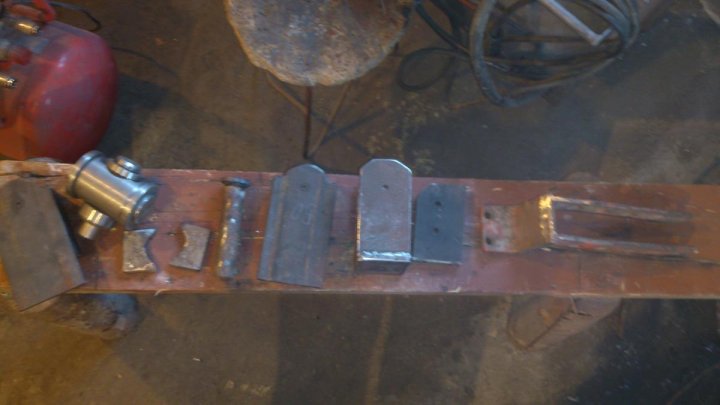

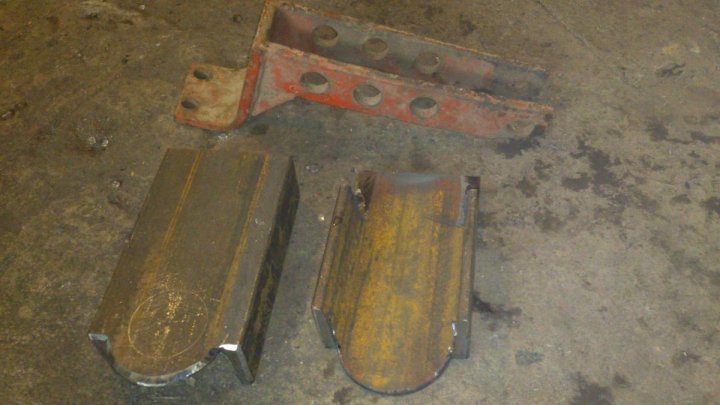

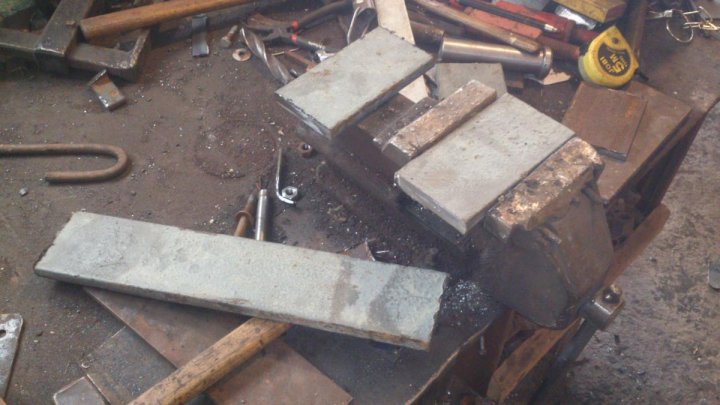

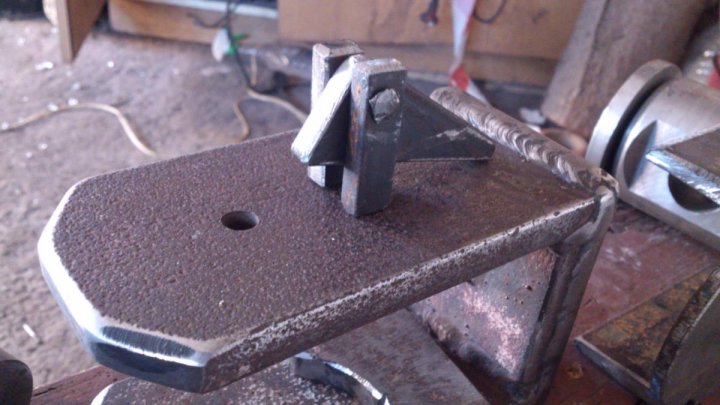

Następnie zacząłem wycinać resztę elementów. Wykorzystałem oryginalny wieszak śruby rzymskiej. Do niego przyspawany płaskownik, i dwa połączone ze sobą ceowniki 100mm. Wszystko pokazane na zdjęciach:

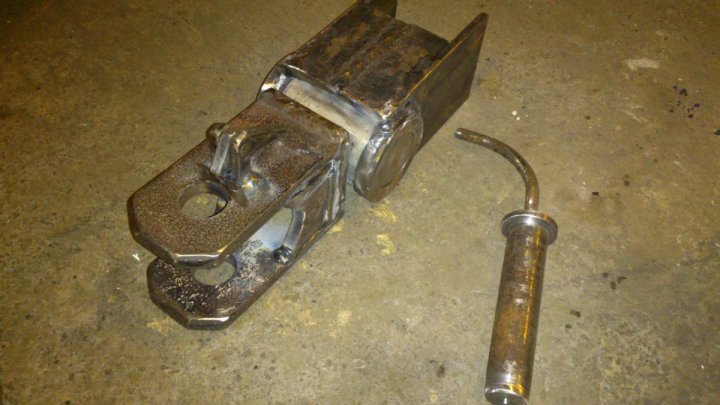

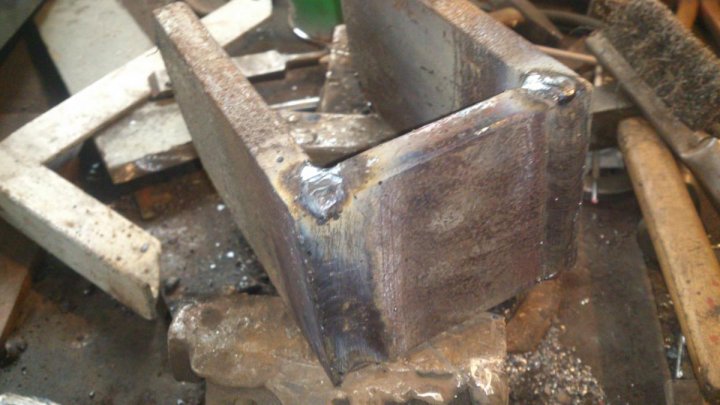

Tak wykonałem ucho:

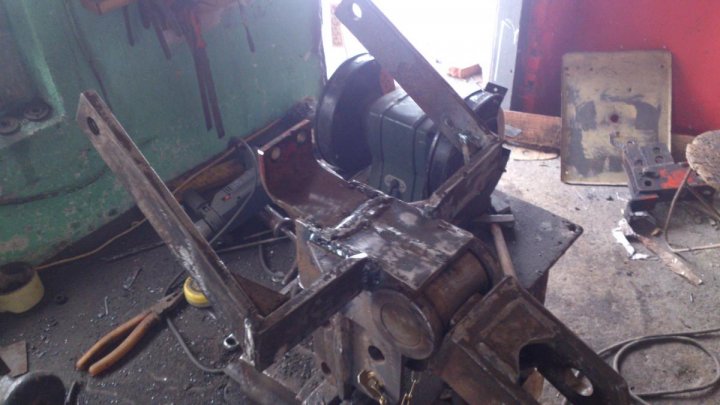

Wywierciłem odpowiednie otwory, i wszystko powoli sklejam do kupy:

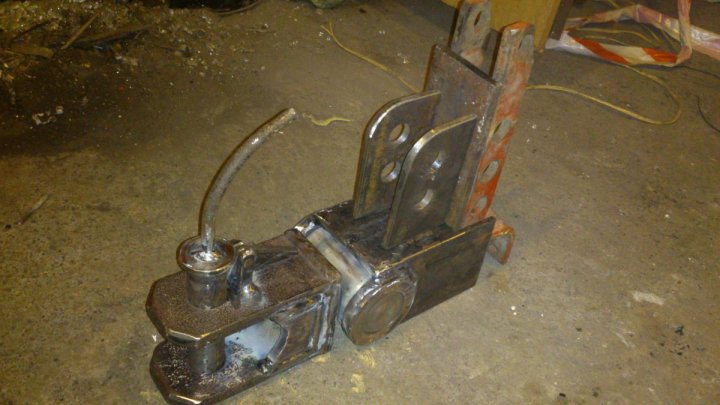

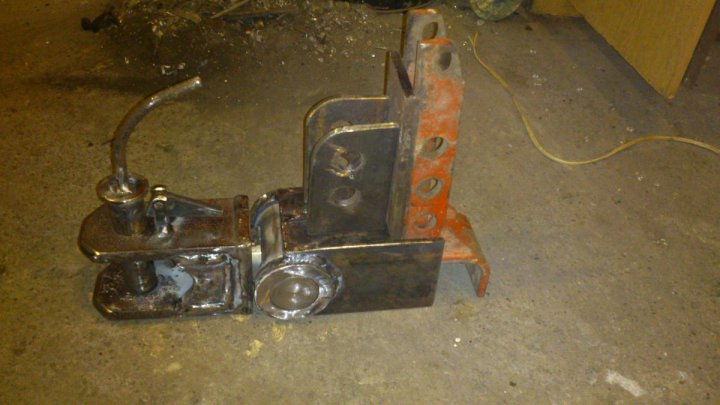

Przymierzam:

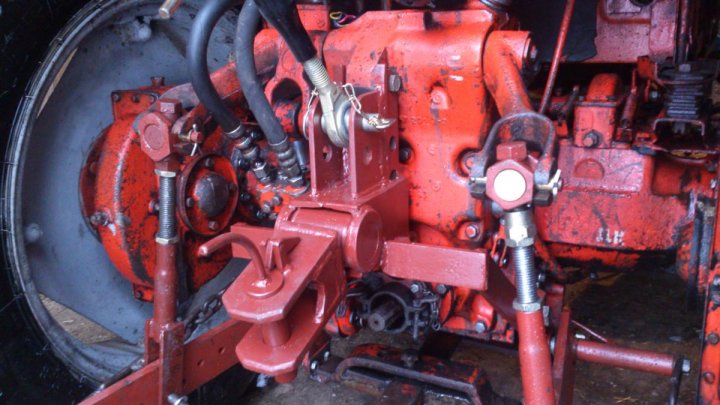

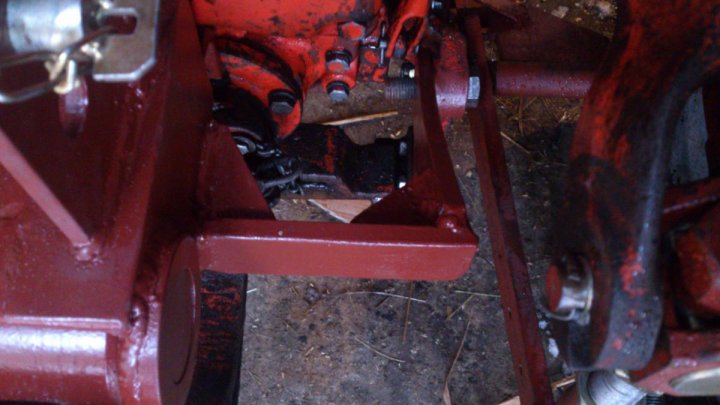

Przyspawane wzmocnienia boczne. Oryginalne mocowania są tak słabe, że bym je urwał przy pierwszej pracy. Więc takie wzmocnienia są konieczne. Wykonane z płaskownika 15x50mm. Na końcach są gwintowane otwory M20 które będą służyć do mocowania zaczepu do ciągnika. Oczywiście musiałem dać zastrzały w rogach. (z tego samego płaskownika)

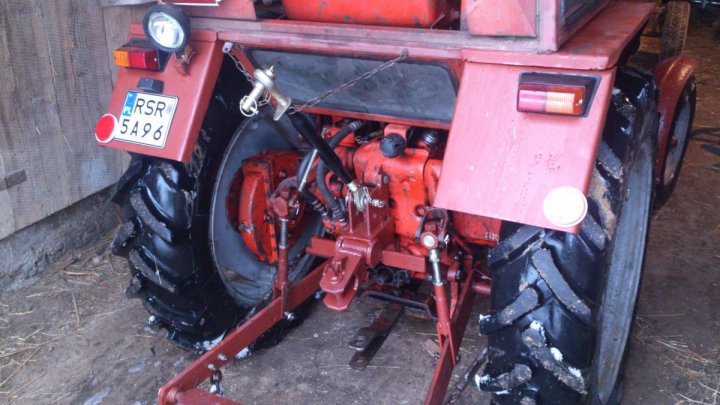

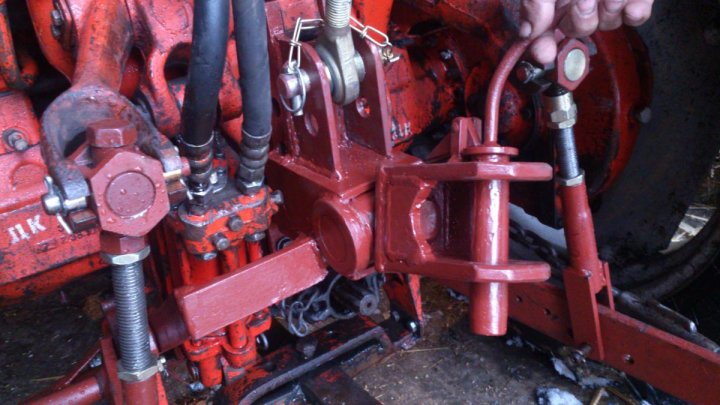

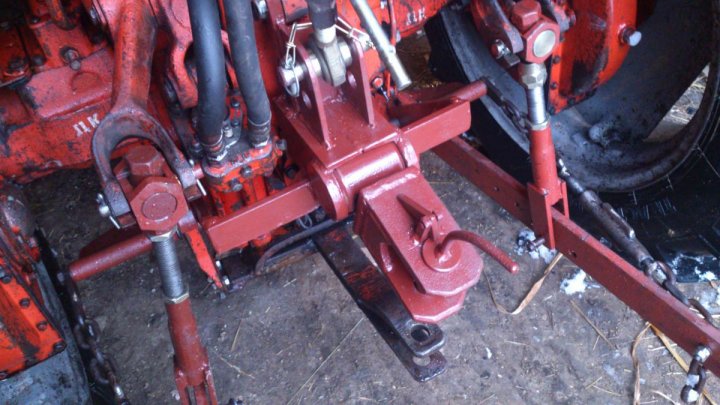

I tu już pomalowany podkładem i gotowy do ciężkiej pracy zaczep:










Dziękuję za uwagę!

Proszę pisać opinie i uwagi dotyczące zaczepu ;)



























Udostępnij ten post


Link to postu
Udostępnij na innych stronach
wieslaw16    52

Super rozwiązanie, profesjonalnie zrobione i na szczególną uwagę zasługuje dolne wzmocnienie zabezpieczające przed wyrwaniem śrub z dołu mocowania, gdzie widziałem już dużo różnych zaczepów z wyrwanymi lub urwanymi śrubami ,bo były bez tych dolnych wzmocnień.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Tomasz78    831

wszystko ok ,jeden błąd nigdy nie gwintuj otworów które przykręcasz do korpusów ,to musi byc na przelot aby uzyskac jak najlepsze dociągniecie jednego elementu do drugiego  .

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Wiadomość z agroFakt.pl

wszystko ok ,jeden błąd nigdy nie gwintuj otworów które przykręcasz do korpusów ,to musi byc na przelot aby uzyskac jak najlepsze dociągniecie jednego elementu do drugiego .

Niestety obok siłownia nie weszła by nakrętka, no nic nie poradzę, z drogiej strony jest miejsce to zakontruje nakrętką. A obok siłownia tak zostanie, najwyżej będę dokrecał co jakiś czas. Tam działają siły ścinające więc powinno być ok. Dzięki za radę.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
Tomasz78    831

nie krytykuje ,podoba mi sie  ,tylko podpowiadam  ,a co do działających sił to masz racje .

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
slawek99    2

U mnie jak miałem podobne rozwiązanie  zaczep przeszkadzał do wałka od rotacyjnej.

Po podniesieniu maszyny do max wysokości opierał się o zaczep i giął.

Lepszym rozwiązaniem jest zaczep zdejmowany, tzn na bolcach z możliwością odpięcia.

Tu masz możliwość maksymalnego podniesienia zaczepu, tylko czy to wystarczy ?

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

U mnie jak miałem podobne rozwiązanie zaczep przeszkadzał do wałka od rotacyjnej.

Po podniesieniu maszyny do max wysokości opierał się o zaczep i giął.

Lepszym rozwiązaniem jest zaczep zdejmowany, tzn na bolcach z możliwością odpięcia.

Tu masz możliwość maksymalnego podniesienia zaczepu, tylko czy to wystarczy ?

Wygne go max do góry na łańcuchu i będzie dobrze. Nie mam narazie żadnych maszyn na wałek. I nie wiem czy cokolwiek będzie. Jak już to osa.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
slawek99    2

Problem miałem tylko przy rotacyjnej. Właśnie o tym pisałem, że masz możliwość podniesienia zaczepu do góry. U mnie tego nie było dlatego miałem kłopot. U ciebie jest taka możliwość tylko wymyśl jeszcze coś do podwieszania albo blokowania zaczepu w górnej pozycji żeby sam nie opadał i będzie super. Mocne wykonanie  z głową  :) . Niektórzy dodatkowo stosują także wzmocnienie w górnej części do 4 otworów na górze plecaka. Ma to ulżyć tej poprzecznej śrubie 14 mm, czy potrzebne nie wiem.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Problem miałem tylko przy rotacyjnej. Właśnie o tym pisałem, że masz możliwość podniesienia zaczepu do góry. U mnie tego nie było dlatego miałem kłopot. U ciebie jest taka możliwość tylko wymyśl jeszcze coś do podwieszania albo blokowania zaczepu w górnej pozycji żeby sam nie opadał i będzie super. Mocne wykonanie z głową :) . Niektórzy dodatkowo stosują także wzmocnienie w górnej części do 4 otworów na górze plecaka. Ma to ulżyć tej poprzecznej śrubie 14 mm, czy potrzebne nie wiem.



Śruba m14 8.8 na ścinanie wytrzymuje ok. 55kN czyli 5,5t. To trzeba pomnożyć razy 2. Czyli to górne połączenie ma wytrzymać 11ton. Jedena dolna śruba m20 w mocująca wzmocnienia ma wytrzymałość na ścinanie 12ton czyli razy dwie śruby, więc 24t no i dwie śruby na środku m12 na rozciąganie wytrzymują obie ok. 9ton. Razem ten zaczep wytrzyma ok. 44tony, do tego dochodzą siły tarcia na połączeniach. Toczony pręt fi 30 w zaczepie wytrzyma ok. 42tony. Pozdrawiam ;)

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
