Witam!



Mam do zaprezentowania autorski projekt wsporników do odciągów bocznych belek.



Jako, że oryginalne ułożenie łańcuchów na krzyż, lub te blachy przykręcane do zwolnic mnie nie przekonują. Więc postanowiłem wziąć się za pracę i wykonać takie coś samemu. Poniżej kilka zdjęć i opis wykonania:

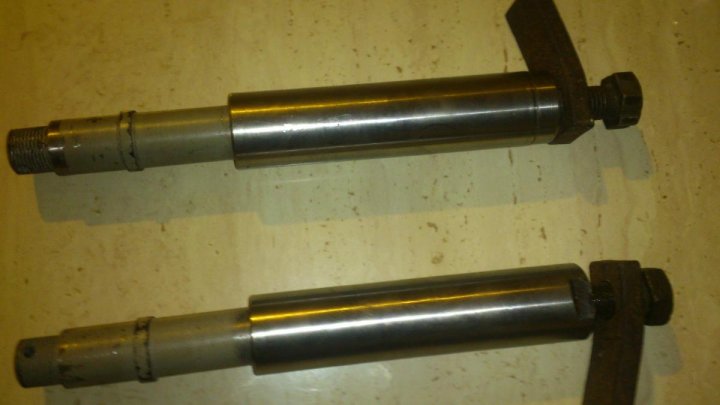

Oryginalne bolce ze sklepu (Nawiercone i nagwintowane z czoła gwintownikiem M8, i wkręcona szpilka. Tak samo wywiercone i nagwintowane jest w tym toczonym przedłużeniu, dzięki czemu bolec można wykręcić i ściągnąć belkę. Tego niestety nie widać ale mam nadzieję, że zrozumiecie o co biega.)

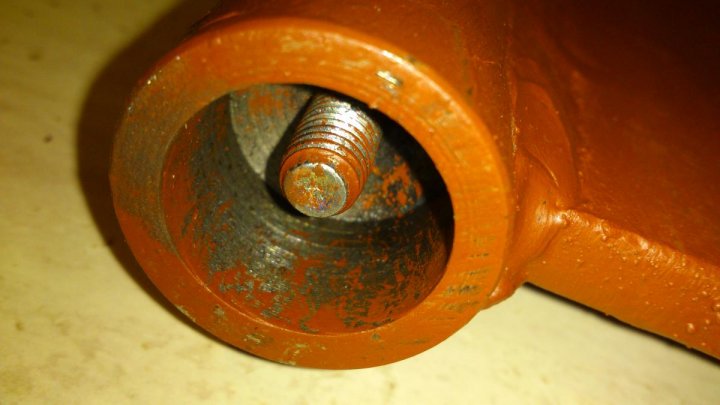

W przedłużeniu jest również wywiercony otwór fi24, dzięki czemu bolec wchodzi ok. 1cm w przedłużenie. Gwarantuje to mocne podparcie.

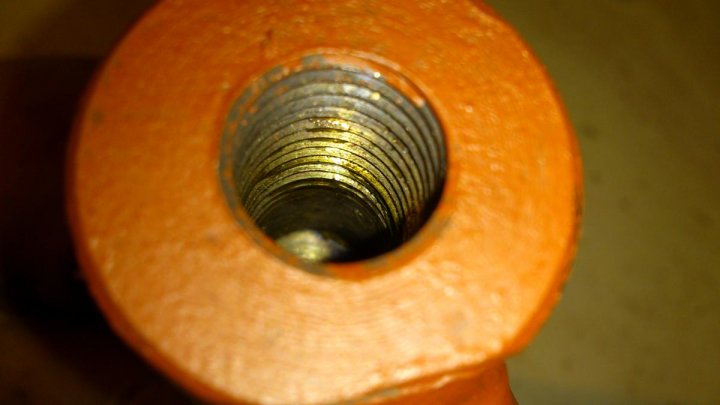

Z drugiej zaś strony przedłużenia, jest nagwintowany otwór M16 do przykręcenia blaszki łańcucha.

(Niestety bez tokarki będzie ciężko)



Tu ważna sprawa! Należy zrobić to w ten sposób aby blaszka obracała się na tej śrubie. Ponieważ oś obrotu łańcucha i oś obrotu belki muszą się zgrywać, w innym wypadku może dojść do zluźniania lub naciągania się łańcucha w górnym położeniu podnośnika, czego nie chcemy.

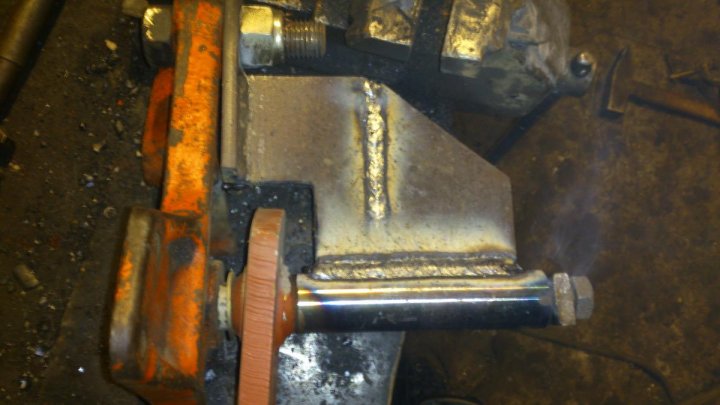

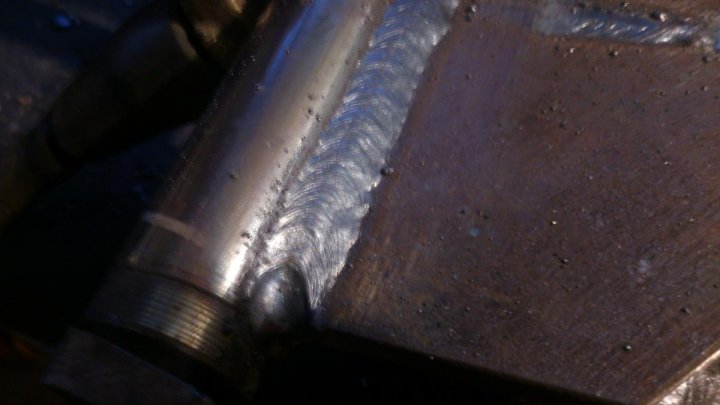

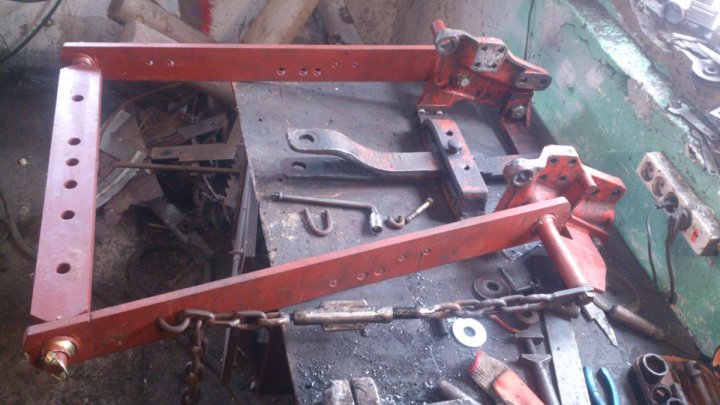

Przyspawane przedłużenie do płaskowników (gr. 10mm). Ramka według uznania. Ja zrobiłem akurat w ten sposób, ponieważ belkę wieszam na środkowym położeniu więc mam zaczepioną podporę do ostatniego otworu z dołu.

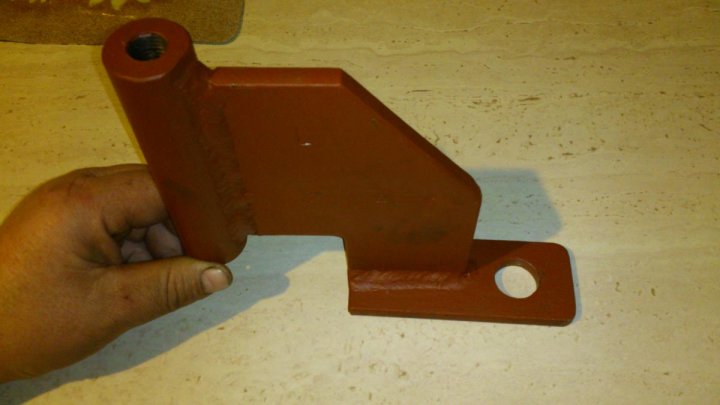

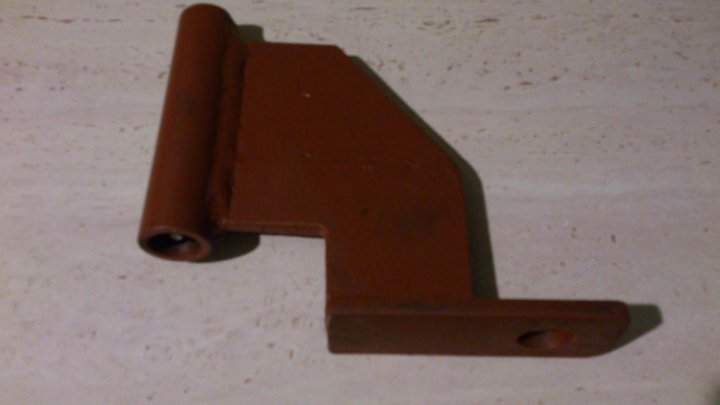

Tu widać gotowy wspornik i jego otwory.

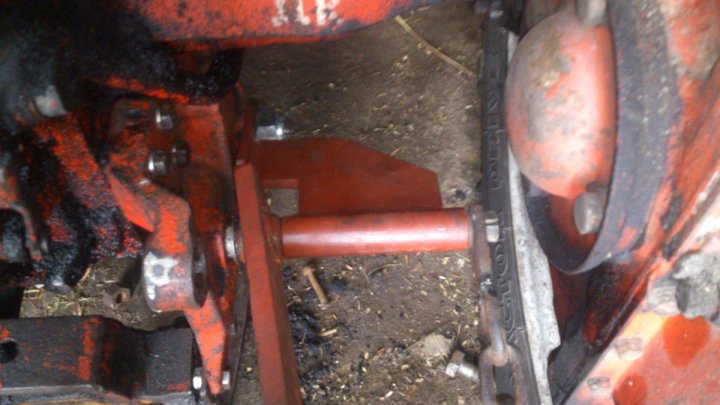

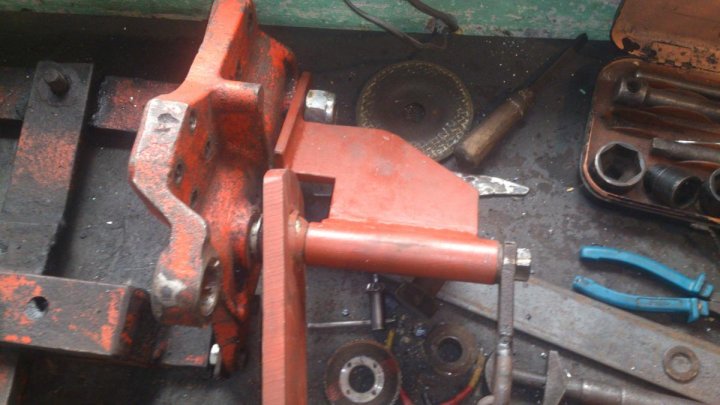

Zakręcone do tych odlewów, i ustawione tak jak ma być.

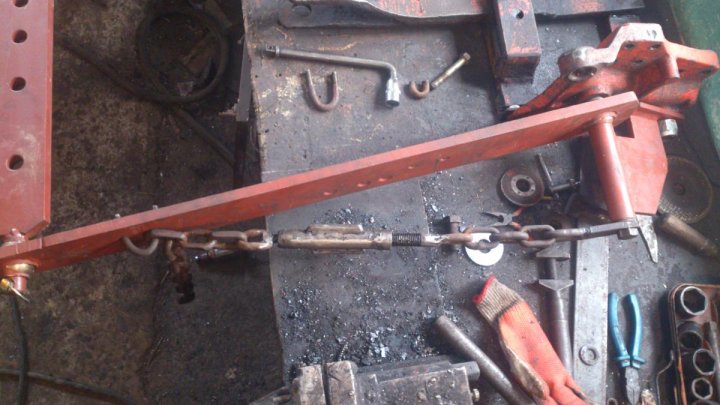

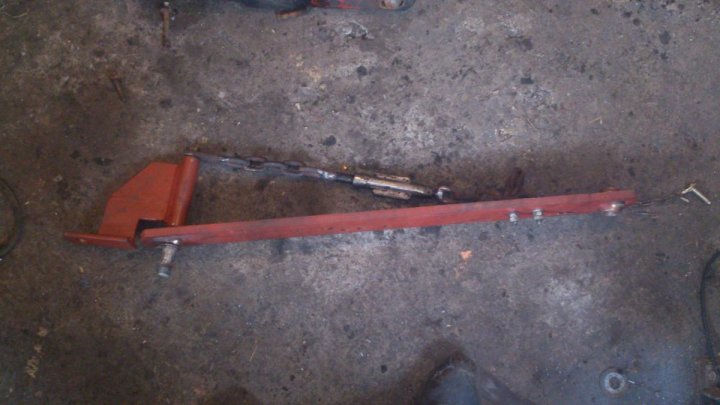

Dorobiłem sobie również ściągacze do odciągów (żeby nie dać zarobić miastowym hihi):

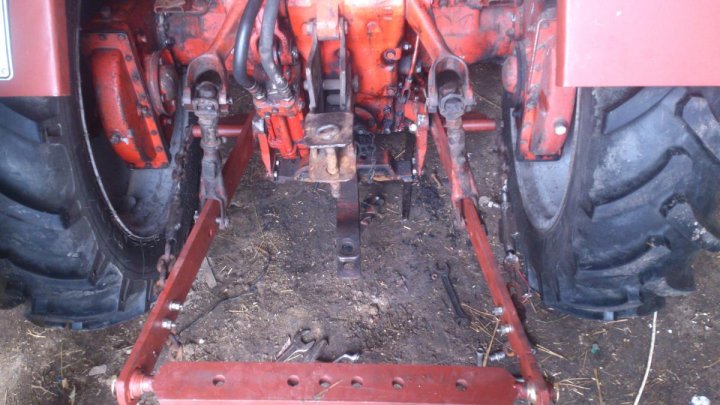

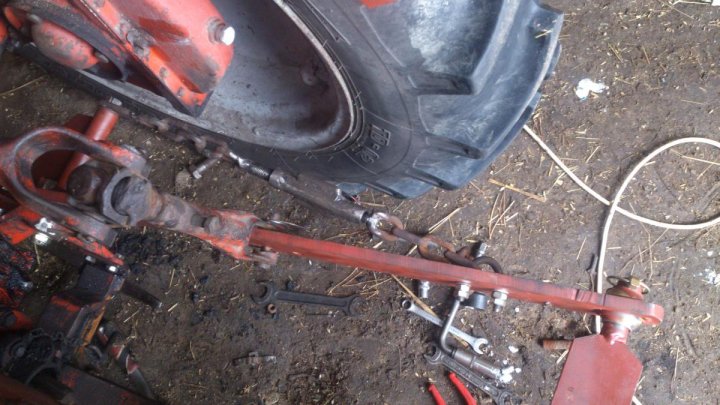

A tak to wygląda na ciągniku :)












I to koniec. Jeszcze zostało mi dokupić wieszaki, i zrobić nowy zaczep transportowy, a więc jeszcze usłyszycie o moim Władku :)



Pozdrawiam serdecznie!













Udostępnij ten post


Link to postu
Udostępnij na innych stronach
slawek99    2

Witam!



Mam do zaprezentowania autorski projekt wsporników do odciągów bocznych belek.











 Nie do końca jest to TWÓJ AUTORSKI PROJEKT !! , gdybyś miał honor to byś napisał, że ściągnołeś pomysł i wzorowałeś się na tym rozwiązaniu



http://www.agrofoto.pl/forum/topic/75500-%C5%82a%C5%84cuchy-boczne-podnosnika/



które już dawno było prezentowane przezemnie i byłoby OK.



Poza tym "twoje" rozwiązanie ma kilka błędów, o których przekonasz się w czasie eksploatacji i jak będziesz musiał zjechać z pola w trakcie roboty. Ja dużo czasu poświęciłem testom aż dobrałem odpowiedni materiał i sposób wykonania. Obecnie bezawaryjnie pracuje tego bardzo dużo ilość.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
(edytowany)

 Nie do końca jest to TWÓJ AUTORSKI PROJEKT !! , gdybyś miał honor to byś napisał, że ściągnołeś pomysł i wzorowałeś się na tym rozwiązaniu





A no wybacz, nie widziałem tamtego posta wcześniej. Serio, nie jestem amatorem żeby zżynać projekty z neta. A że blacha wyszła podobnie no bo inaczej się nie dało :P to co ja poradę :)  Możesz wierzyć lub nie, nie dbam o to ;)  Nie myśl sobie że tylko ty takie coś jesteś w stanie wymyślić. I jeszcze raz przepraszam za kłopot, ale nie usunę tego z postu, ponieważ sam to wymyśliłem i zajęło mi to dłuższy czas, i nikt nie będzie mi mówił co pisać, co nie pisać. Gdybym zobaczył twój post wcześniej, pewnie bym tego nie dodawał nawet na forum. I tak uważam że moje jest zupełnie inne, i to widać gołym okiem, nie wiem skąd te podejrzenia i robienie dramy...



A tak po za tym, to możesz wytłumaczyć jakie wady ma to rozwiązanie? Coś czuję że może się wyginać góra dół, i nie wiem czy nie dodać jeszcze płaskownika do jakiejś górnej śruby.

Edytowano przez KrzysiekGazda

Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Wiadomość z agroFakt.pl

krzysiek1979    52

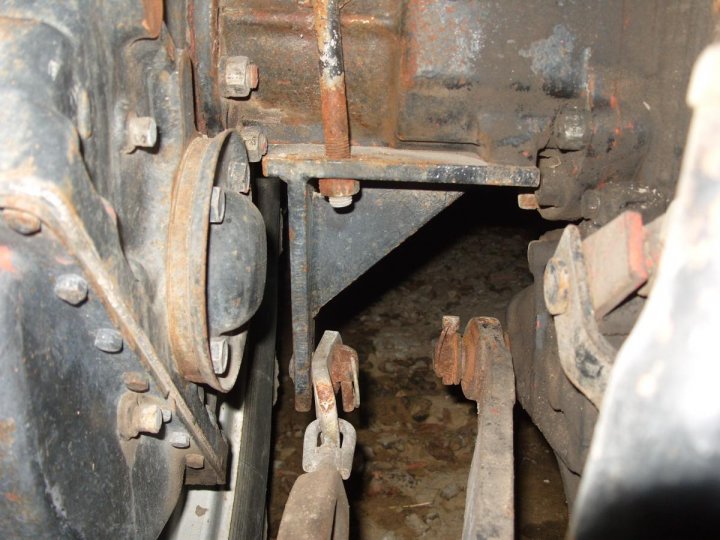

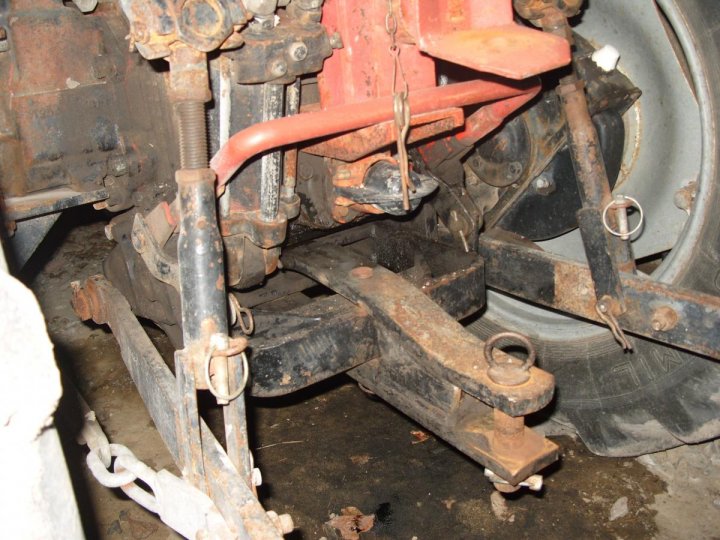

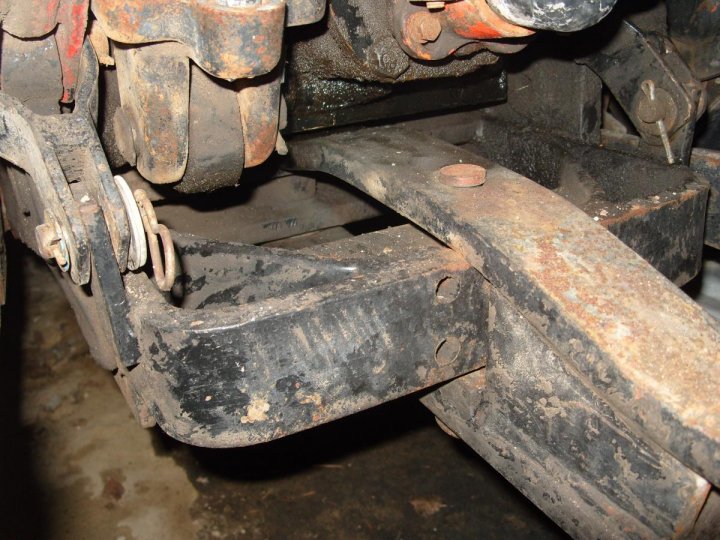

Przypadkiem zobaczylem temat i pokarze wam moj pomysl choc moze juz tak ktos zrobil .Zrobione z 15 lat temu ,belki oraz odciagi z mf 255 zaczep chyba z 60 latwo go sie wyciaga jesli potrzebny WOM .Opuszczam rame zaczepu i wyciagam 2 sworznie i podwieszam .Uchwyty lancuchow przykrecone na obejmy do polosi ,maja jeszcze przyspawane w miejscu styku krotkie sworznie bo byly tam takie powiedzmy slepe otwory .




Udostępnij ten post


Link to postu
Udostępnij na innych stronach
slawek99    2
krzysiek1979

Każde rozwiązanie jest dobre, pod warunkiem, że jest bezawaryjne i spełnia oczekiwania użytkownika. Nie ma większego niezadowolenia jak konieczność zjechania z pola bo coś się urwało  :(. Miałem podobne rozwiązanie jednak zrezygnowałem z niego i szukałem innego. Jak regulujesz tylne hamulce bo nie widzę dostępu do śruby regulacyjnej od dołu pochwy.





KrzysiekGazda

Powiem tak, że takie urządzenia nie lubią połączeń gwintowanych co zastosowałeś, śruba 16 /może być za mała średnica/ musi pozwalać swobodnie pracować uchwytowi łańcucha ale nie może być tylko wkręcona, musi być zabezpieczona przed odkręcaniem np tzw pchełką, dobór jej twardości to loteria :unsure:   nie wspomnę już o spawie do przedłużki na rozrywanie, spaw może wytrzymać ale przy naprężeniach z łańcucha UDAROWYCH puści materiał. Jak dobrałeś długość tych przedłużek i wyznaczyłeś siłę z jaką będzie to rwało na końcu ?, przy tej długości jeśli puści spaw to uchwytów belek będziesz szukał w polu. Czy wygrzałeś całość w celu likwidacji naprężeń po spawaniu ? Z jakiego gatunku stali są wykonane elementy.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
(edytowany)

Z jakiego gatunku stali są wykonane elementy.



Stal użyta na blachy:

S460N



Stal na przedłużkę:

1H18N9T



(Nie ma się co bać tych stali. Można użyć czegokolwiek, ja akurat zrobiłem to z dość dobrych materiałów, ale wcale nie jest to konieczne.)



Spawane elektrodą zasadową najpierw 3.25mm następnie 4mm



Ta śruba 16mm (8.8) dotyka dna otworu, dokręcam na twardo jednocześnie zapewniam niewielki luz na blaszce. (wkręcona na kleju do śrub) A jak ją utnie to wsadzę nową, nie wiem czym tu się przejmować. Bardziej bym się przejmował gdyby to był taki czop jak u cb, ponieważ jak on się wytrze, to będziesz musiał wymienić cały element. A ja wymienię tylko śrubę :)



Wszystko odprężone zgodnie ze sztuką, o to się nie martw.



Nie ma ciula żeby to pękło :)



Te oryginalne ściągacze mają wkręcone śrubki m12 i wytrzymują, to dlaczego taka konstrukcja ma strzelić?

Edytowano przez KrzysiekGazda

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
mani51    141

Przekombinowane to wszystko. Ja zrobiłem na wzór oryginalnych uchwytów przykręcanych do dekla na zwolnicy tylko jak zwykle po swojemu. Robiłem to szlifierka i uczyłem się na tym spawać a trzyma już około 15 lat. A Wy tu jakieś kosmiczne materiały wymyślacie nie wspominając o obliczeniach jakichś sił zrywających, obróbkach cieplnych itp ☺ Później ktoś przeczyta i pomyśli, że jest to zbyt skomplikowane żeby samemu zrobić.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
slawek99    2



Stal użyta na blachy:

S460N

:huh:  :huh:



Stal na przedłużkę:

1H18N9T

:rolleyes:  B)



To się wartość  Władimirca podniosła  :)

Działaj, działaj dalej powodzenia.



Nie masz przypadkiem silnika D-130 takiego poszukuję ?





Udostępnij ten post


Link to postu
Udostępnij na innych stronach
adamgaleon    5

a mi się wydaje że każde rozwiązanie jest dobre jeśli tylko spełnia swoją rolę, na pewno każdy kto posiada Władka i eksploatuje go do większości prac w rolnictwie na pewno już dawno te łańcuchy oryginalne przerobił, ja mam Władka od 1993 roku kupiony w Agromie i zaraz po gwarancji zostało to przerobione bo nie można było użytkować opryskiwacza. Rozwiązałem podobnie jak koledzy KrzysiekGazda i slawek99 na początku kilka razy mi łańcuchy się urwały ale zostało to zaraz poprawione i jak dotąd 22 lata wszystko działa.



Udostępnij ten post


Link to postu
Udostępnij na innych stronach

Przekombinowane to wszystko. Ja zrobiłem na wzór oryginalnych uchwytów przykręcanych do dekla na zwolnicy tylko jak zwykle po swojemu. Robiłem to szlifierka i uczyłem się na tym spawać a trzyma już około 15 lat. A Wy tu jakieś kosmiczne materiały wymyślacie nie wspominając o obliczeniach jakichś sił zrywających, obróbkach cieplnych itp ☺ Później ktoś przeczyta i pomyśli, że jest to zbyt skomplikowane żeby samemu zrobić.

Właśnie dlatego nie pisałem tych gatunków w temacie, ale skoro kolega zapytał, to ma. Ale tak jak już wyżej wspomniałem, nie należy tego brać pod uwagę. Ja akurat miałem to pod ręką. Może być zwykła stal konstrukcyjna, no wiadomo nie wytrzyma tyle co wzbogacona, ale na pewno będzie trzymało jak się to zrobi z głową.



Stal użyta na blachy:

S460N

:huh: :huh:

Stal na przedłużkę:

1H18N9T

:rolleyes: B)

To się wartość Władimirca podniosła :)

Działaj, działaj dalej powodzenia.

Nie masz przypadkiem silnika D-130 takiego poszukuję ?

Nie mam takiego silnika, ogólnie ciężko taki dostać.

Udostępnij ten post


Link to postu
Udostępnij na innych stronach
mani51    141

Ja mam tak. Odkąd zrobiłem nie było żadnej przeróbki ani awarii. [galleryimg=672913]
