Sterowanie owijarką Tosia zdalnie z pilota


Sterowanie owijarką Tosia zdalnie z pilota

  • 1315 wyświetleń

System do sterowania owijarką zdalnie z pilota z drugiego traktora. Na razie jeszcze w końcowej fazie testów przez co jest "misz-masz" przewodów natomiast system działa znakomicie :) instalacja wymaga załączenia stałego wydatku oleju i w trybie spoczynku olej idzie na przelew z powrotem do traktora. W momencie załączenia sterownika z pilota olej jest kierowany przez dzielnik 6/2 do silnika hydraulicznego owijarki i następuje owijanie. Całość jest obsługiwana przez jedną osobę w drugim traktorze, który ładuje i ściąga bele z owijarki. Koszt to około 900 zł za całość


Informacje o zdjęciu Sterowanie owijarką Tosia zdalnie z pilota

Zrobione z samsung SM-G390F

  • 3.7 mm
  • 1/109
  • f f/1.9
  • ISO 40

Rekomendowane komentarze

  • Użytkownik
  • Kvl
  • 16 73

Fajny patent👍 tylko czekać aż ktoś to podłapie i będzie produkował i cyk cena 3x w górę 😆

Udostępnij ten komentarz


Link do komentarza
  • Zaawansowany
  • Bananek
  • 13689 9008

Zrobiłeś to o czym kiedyś myślałem. Sterowanie cewką przez PWM?


Co tym steruje? Arduino czy analogowo? Zlicza obroty zanim skończy owijać czy z ręki owijasz?

Udostępnij ten komentarz


Link do komentarza
  • Zaawansowany
  • Mikruss
  • 526 4505

@Ernst98 tutaj moja owijarka z 95 roku juz miała takie sterowanie, tyle ze było reanimowane pare lat temu



    • Like 2

Udostępnij ten komentarz


Link do komentarza
Pigmei

Napisano (edytowany)

  • Prawie anonimowy
  • Pigmei
  • 1336 2372

Ta na filmiku wygląda jakby trzeba było cały czas trzymać wciśnięty guzik od każdej funkcji, mało to wygodne.

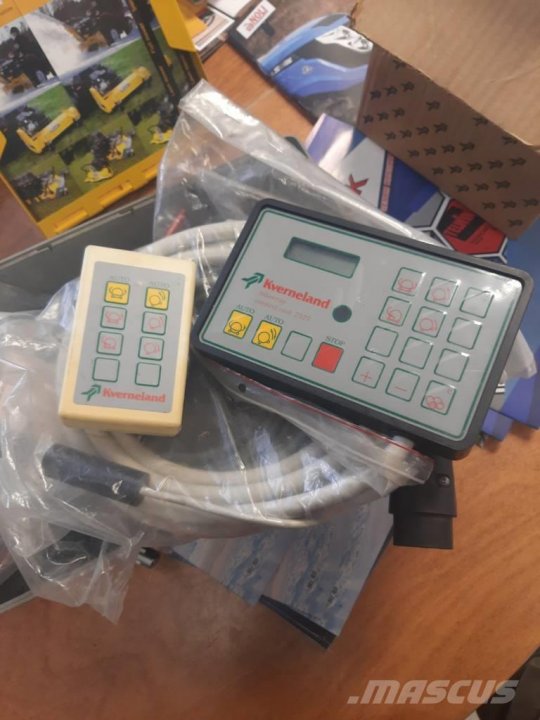

Gdzieś koło 2000r  miały już funkcje bardziej zautomatyzowane.Kverneland 7577 - używane elektronika - Mascus Polska



Edytowano przez Pigmei

Udostępnij ten komentarz


Link do komentarza
  • Nowicjusz
  • Krizh
  • 5 18
Dnia 11.05.2022 o 20:25, Bananek napisał:

Zrobiłeś to o czym kiedyś myślałem. Sterowanie cewką przez PWM?



Co tym steruje? Arduino czy analogowo? Zlicza obroty zanim skończy owijać czy z ręki owijasz?



Owijarka ma na górze zainstalowany duży wyświetlacz, który pokazuje ilość owinięć i rozłączam system drugim przyciskiem pilota

Dnia 11.05.2022 o 18:24, robi57362 napisał:

a kto folie odetnie?

I tu właśnie na razie jest duży minus bo sam musze wyjść i odciąć.. nie mam jeszcze żadnego rozwiązania, ale w trakcie sezonu może coś wymyślę

Udostępnij ten komentarz


Link do komentarza
  • Zaawansowany
  • Bananek
  • 13689 9008

Nie lepiej byłoby napisać (nawet w bascomie) program, który wykonywałby sekwencję obrotów? A ewentualne niedowinięcia zrobić "z palca" pilotem?


Zaprząc do tego arduino żeby PWMem delikatnie startowało i zatrzymywało silnik, niech zlicza obroty, a na koniec zasteruje podnośnikiem ciągnika i wyrzucając belę złapie folię nożem.


W sumie to gdzieś widziałem, że folii wcale się nie odcina. Owija się jedna po drugiej, i obracając kolejną belę, folia sama się urywa. Co prawda jest spora strata folii, bo ciągnie się takie dwumetrowy farfocel za każdą belą, ale rozwiązanie nie jest złe.

Udostępnij ten komentarz


Link do komentarza
  • Zaawansowany
  • robi57362
  • 1519 10636
Bananek napisał:

Nie lepiej byłoby napisać (nawet w bascomie) program, który wykonywałby sekwencję obrotów? A ewentualne niedowinięcia zrobić "z palca" pilotem?


Zaprząc do tego arduino żeby PWMem delikatnie startowało i zatrzymywało silnik, niech zlicza obroty, a na koniec zasteruje podnośnikiem ciągnika i wyrzucając belę złapie folię nożem.


W sumie to gdzieś widziałem, że folii wcale się nie odcina. Owija się jedna po drugiej, i obracając kolejną belę, folia sama się urywa. Co prawda jest spora strata folii, bo ciągnie się takie dwumetrowy farfocel za każdą belą, ale rozwiązanie nie jest złe.

ja w innej sprawie tu napisze .weź no mi przypomnij jak sie nazywa ten klej doklejenia pasow w prasie

Udostępnij ten komentarz


Link do komentarza
  • Nowicjusz
  • Krizh
  • 5 18
4 minuty temu, Bananek napisał:

Nie lepiej byłoby napisać (nawet w bascomie) program, który wykonywałby sekwencję obrotów? A ewentualne niedowinięcia zrobić "z palca" pilotem?



Zaprząc do tego arduino żeby PWMem delikatnie startowało i zatrzymywało silnik, niech zlicza obroty, a na koniec zasteruje podnośnikiem ciągnika i wyrzucając belę złapie folię nożem.



A w jaki sposób "zmusić i zasterować"  podnośnik w C330 żeby sam się podniósł i wyrzucił bele z owijarki? Tu raczej żaden automat nie pomoże. Musiałbym mieć zewnętrzny rozdzielacz sterowany elektrycznie to wtedy pewnie dałoby radę. Jeśli masz inny pomysł to podpowiedz proszę

Udostępnij ten komentarz


Link do komentarza
  • Zaawansowany
  • Bananek
  • 13689 9008
Krizh napisał:

4 minuty temu, Bananek napisał:

Nie lepiej byłoby napisać (nawet w bascomie) program, który wykonywałby sekwencję obrotów? A ewentualne niedowinięcia zrobić "z palca" pilotem?



Zaprząc do tego arduino żeby PWMem delikatnie startowało i zatrzymywało silnik, niech zlicza obroty, a na koniec zasteruje podnośnikiem ciągnika i wyrzucając belę złapie folię nożem.



A w jaki sposób "zmusić i zasterować"  podnośnik w C330 żeby sam się podniósł i wyrzucił bele z owijarki? Tu raczej żaden automat nie pomoże. Musiałbym mieć zewnętrzny rozdzielacz sterowany elektrycznie to wtedy pewnie dałoby radę. Jeśli masz inny pomysł to podpowiedz proszę

Ja to bym siłownik dał gdzieś przy "zawiasie" platformy owijarki. Pomijając podnośnik trzydziestki.


A jeszcze fajniej jakby to był taki "agregat" z silnikiem napędzającym pompę hydrauliczną niezależny od ciągnika. Stawiasz wtedy owijarke samodzielnie i działasz.

Udostępnij ten komentarz


Link do komentarza
  • Prawie anonimowy
  • Pigmei
  • 1336 2372

Czyli masz na myśli taki patent, dobre jak sie nie ma dodatkowego ciągnika



Można też  kombajnem xD
