Nowy panel EHR

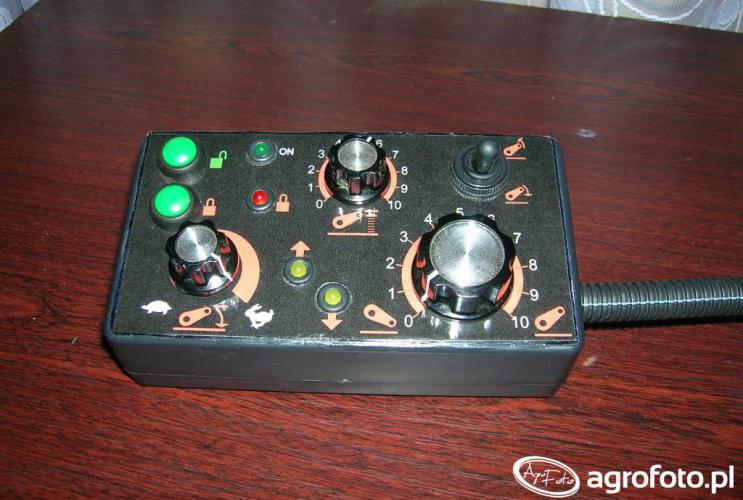

Nowa wersja panelu EHR, do ciągników z regulacją pozycyjną, w którym oryginalna dźwignia podnośnika jest sterowana silniczkiem od wycieraczek, lub siłownikiem elektrycznym. Wprowadzone zostały modyfikacje poprawiające komfort i bezpieczeństwo użytkowania:
- polepszona precyzja sterowania
- po uruchomieniu ciągnika, panel pozostaje zablokowany, aby go odblokować należy wcisnąć przycisk z zieloną kłódką
- zablokowanie sterowania z panelu np. na czas transportu, nastąpi po naciśnięciu przycisku z czerwoną kłódką
- po wciśnięciu dowolnego przycisku sterowania z błotników, panel zostaje automatycznie zablokowany
- jeśli będzie brak prawidłowego sygnału z czujnika położenia dźwigni (np. awaria samego czujnika, przerwany przewód, brak styku na złączu) panel zostaje zablokowany; odblokować go będzie można po usunięciu usterki
- blokada panelu sygnalizowana czerwoną diodą

Tutaj filmik z działania układu na stole. Działa lepiej gdy jest obciążony, czyli po zamontowaniu w ciągniku.
https://www.youtube.com/watch?v=ZcrXeDua6v8&feature=youtu.be


  • Like 2

Informacje o zdjęciu Nowy panel EHR

Zrobione z NIKON E5600

  • 5,7 mm
  • 10/601
  • f f/2.9
  • ISO 50
Wyświetl informacje EXIF o wszystkich zdjęciach

22 komentarzy

Rekomendowane komentarze

W mtz i pochodnych najlepiej by było usunąć oryginalne sterowanie i rozdzielacz, z którymi i tak często bywają problemy. Zamiast tego założyć rozdzielacz sterowany elektrycznie, oraz sterownik mojego wykonania do takich zastosowań, który można zobaczyć na innych moich zdjęciach.

Ceny rozdzielaczy na cewkach zaczynają się od 400zł. A do tego zestaw EHR (panel sterujący, czujnik położenia ramion, przyciski na błotnik oraz wiązki przewodów), to koszt do 500zł. Zyskujemy dzięki temu komfortową i praktycznie bezawaryjną obsługę podnośnika. Sama elektronika została dobrze zaprojektowana,przetestowana i wykonana, więc nie powinno z nią być problemów.

"- jeśli będzie brak prawidłowego sygnału z czujnika położenia dźwigni (np. awaria samego czujnika, przerwany przewód, brak styku na złączu) panel zostaje zablokowany; odblokować go będzie można po usunięciu usterki"



Co do tego punktu kolego mam wątpliwości czy jest jakieś sterowanie awaryjne jeśli np czujnik walnie żeby podnieść maszynę i z pola zjechać ?

W tym przypadku wystarczy zdjąć płaskownik łączący silniczek z dźwignia podnośnika i można normalnie sterować podnośnikiem. A w przypadku elektrozaworów, daje dodatkowy przełącznik, do zamontowania w kabinie, którym można awaryjnie sterować podnośnikiem góra-dól. A zablokowanie panelu w przypadku uszkodzenia czujnika, jest podyktowane względami bezpieczeństwa.

Jestem z podlaskiego, a dokładniej z okolic Grajewa. Taki układ można zamontować na każdym ciągniku. Nie ma problemu aby samodzielnie poradzić sobie z montażem, mogę przygotować pełny zestaw, wraz z przystosowanym silniczkiem, lub siłownikiem elektrycznym(w obydwu przypadkach, głównie dołożenia czujnika pozycji). Nie ma również problemu aby zrobić np. większy panel, bo już kilka takich wykonałem.

Poświęciłem wiele czasu na zaprojektowanie, przetestowanie i udoskonalenie takich urządzeń. Wszystko zostało wykonane w sposób solidny i przemyślany. Co za tym idzie prawdopodobieństwo awarii jest znikome. Zresztą jak na razie wszystkie wykonane prze mnie EHR-y działają bezawaryjnie. A w razie co mogę szybko i znikomym kosztem usunąć usterkę.

Po więcej szczegółów proszę pisać na PW.

Brawo ty Popieram takich ludzi :)  Napewno się skontaktuje Morzesz robić Tylko z większym panelem I włączniki zielony włącz a czerwony wyłącz To dla pracownika Bo czasami są problemy z logicznym myśleniem :)

Ten panel mimo stosunkowo niewielkich rozmiarów, obsługuję się bardzo dobrze. Dzięki temu że jest niewielki można go zamontować w podłokietniku. Ale jak pisałem nic nie szkodzi na przeszkodzie abym wykonał większy panel.



Co do kosztów, to jeśli ktoś jest zainteresowany, proszę pisać na PW, bo cena zależy od kilku czynników, które trzeba ustalić. Ale zazwyczaj wynosi ponad 500zł.

jak na mój gust to lepszym miejscem na tą skrzynkę był by tył błotnika (za wajchami a nie przed) - wtedy swobodniej by się korzystało z sterowania hydrauliką

To montowała osoba która nabyła EHR. A dźwignie hydrauliki zewnętrznej ma zamiar przenieść żeby była bardziej pod ręką, więc to nie będzie przeszkadzać.
