Ursus C-360-3P z pompą hydrauliczną typu C72XT (ład. Cyklop)

12 Sierpnia 2011
6747 wyświetleń
Wyświetl pozostałe grafiki georgekelok

https://www.agrofoto.pl/forum/gallery/image/306161-ursus-c-360-3p-z-pompa-hydrauliczna-typu-c72xt-lad-cyklop/

Zamontowanie pompy hydraulicznej od ładowacza "cyklop" oraz instalacji
hydraulicznej do napędu ładowacza czołowego typu Tur-3A w ciągniku
rolniczym URSUS C-360-3P.
Elementy układu:
Pompa zębata C72XT,wspornik pompy,koło pasowe wału korbowego,koło
pasowe pompy, napinacz pasów klinowych z układem regulacji, zbiornik
oleju ok. 30l,korpus filtra oleju, filtr oleju, wąż zasilający fi 30,
wąż ciśnieniowy, złącza hydrauliczne.
Opis:

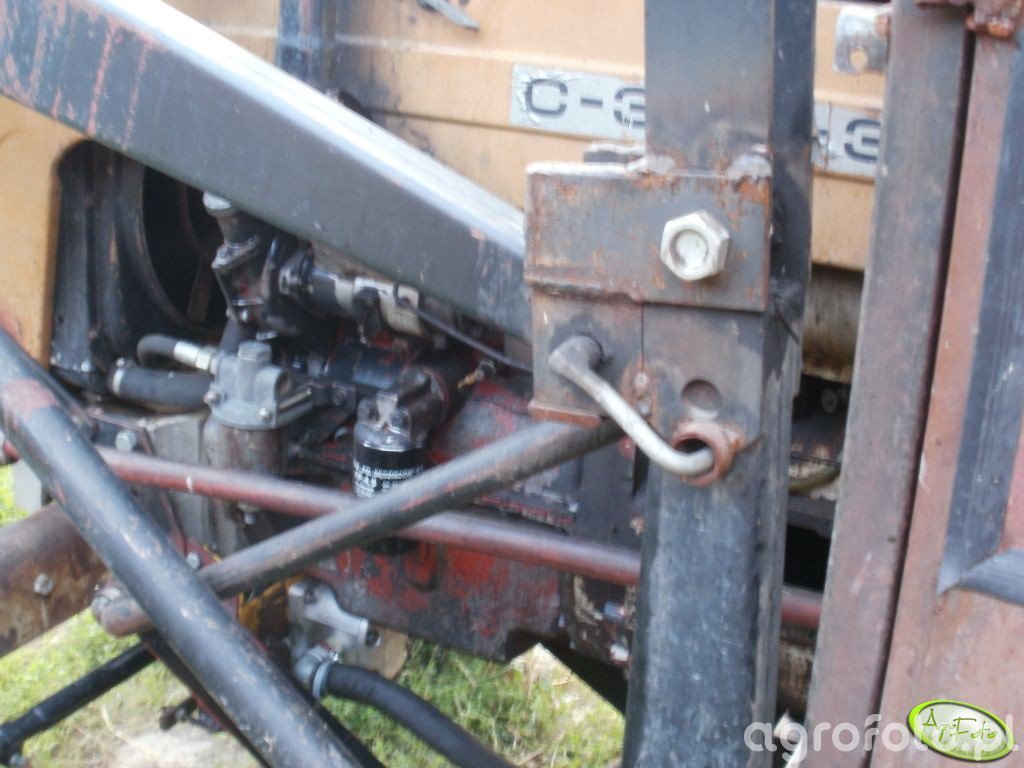

Pompa została umieszczona pod silnikiem ciągnika na specjalnie wykonanym
wsporniku przykręconym do konstrukcji ładowacza,wykonane zostało
specjalne koło pasowe wału korbowego z którego przekazywany jest napęd
za pomocą dwóch pasów klinowych uzębionych typu HB na pompę. Pompę
załącza się i wyłącza napinaczem pasów klinowych. Układ posiada
własny zbiornik oleju który wykonany jest ze starego zbiornika
ciśnieniowego powietrza i umieszczony z prawej strony ciągnika do
wspornika wysięgnika, bezpośrednio do zbiornika przykręcony jest filtr
oleju.
Korzyści:
Zwiększony uźwig z 500kg, do 850-900kg. zmnijeszone zużycie paliwa z
powodu pracy na obrotach biegu jałowego ciągnika, w przypadku pompy
standardowej obroty ok. 1500, szybsze i psrawniejsze ruchy ładowacza,
dłuższa żywotność zamontowanej pompy (działa doskonale 5 lat gdy
standardowa mniej niż rok), większy komfort pracy operatora niskie
obroty
silnika niski poziom hałasu. Przez okres 5 lat, ładowacz z tą pompą
kilkakakrotnie przeładował ok. 5000-6000 szt. różnych bel
sianokiszonki, słomy, siana, a także od dwóch lat kiszonkę z kukurydzy
ok 100 ton.
Kosztorys:
Cena pompy ok. 600 zł, węże armatura, roboty tokarskie, itp, ok. 400
zł, + praca własna.
