Podłączenie przekaźników do instalacji ciągnika

mati4116

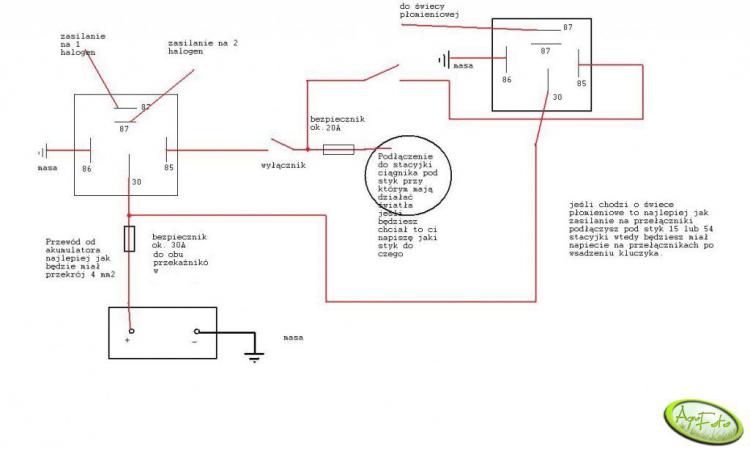

Podłączenie dwóch lamp halogenowych oraz świecy płomieniowej do instalacji ciągnika za pomocą przekaźników.


Informacje o zdjęciu Podłączenie przekaźników do instalacji ciągnika




Rekomendowane komentarze

  • Zaawansowany
  • mimcio
  • 2 232

Może i nic nowego ale dla tych co nie mają głowy do elektryki (takich jak ja) jest bardzo przydatne

Udostępnij ten komentarz


Link do komentarza
  • Zaawansowany
  • damian95
  • 22 457

A ja mam takie pytanie czym różni się plus na 30 i 85 przecież to plus i to. Trzeba wtedy ciągnąć plus np. ze stacyjki i bezpośrednio z aku??

Udostępnij ten komentarz


Link do komentarza
  • Zaawansowany
  • PROXIMAMICHAL
  • 33 649

kolego to bardzo proste 30 to podłączenie zasilania do stycznika i dalej na halogeny a 85 to jest złacze które doprowadza "impuls" do przekaźnika żeby się włączył



podsumowując 30 i 85 to takie same "+" różnią sie tylko natężeniem prądu a 85 podłączona pod stacyjkę żeby nikt nie mógł włączyć świateł bez włożonego kluczyka

Udostępnij ten komentarz


Link do komentarza
  • Zaawansowany
  • mati4116
  • 0 166

Dzięki PROXIMAMICHAL że wytłumaczyłeś koledze. A tak na przyszłość jakbyście mieli jakieś pytania do schematu to na PW proszę na pewno wytłumaczę.

Udostępnij ten komentarz


Link do komentarza
  • Zaawansowany
  • damian95
  • 22 457

A wiem aby nie obciążać stacyjki halogenami. A jeśli chce mieć dwa halogeny włączane osobno to potrzeba dwóch przekaźników i włączników.

A ten + od aku można dać od rozrusznika (ten gruby kabel co idzie do rozrusznika)??

Udostępnij ten komentarz


Link do komentarza
  • Zaawansowany
  • mati4116
  • 0 166

Dokładnie jeśli chcesz mieć dwa halogeny włączane oddzielnie to musisz zastosować dwa przekaźniki i dwa włączniki.

A + oczywiście że można dać od rozrusznika.

Udostępnij ten komentarz


Link do komentarza
  • Zaawansowany
  • wierzba1272
  • 8 317

Kolego @mati4116 po co wprowadzasz innych w błąd???

Schemat ten nie jest do końca poprawny:

Po1: Po co w obwodzie sterowania przekaźnikami stosować bezpiecznik 20A??? Prąd pobierany przez cewkę przekaźnika wynosi kilkanaście mA! Obwody sterowania przekaźnikami nie muszą być w ogóle zabezpieczone, ale dla bezpieczeństwa można je zabezpieczyć bezpiecznikiem o jak najmniejszej dostępnej mocy (cylindryczne 8A, płytkowe 5A)

Po2: Przewody doprowadzające prąd który popłynie poprzez przekaźniki do bezpieczników należy rozdzielić na pojedyncze obwody dla każdego przekaźnika, zabezpieczone oddzielnymi bezpiecznikami dobranymi w zależności od natężenia prądu pobieranego przez odbiorniki.

Udostępnij ten komentarz


Link do komentarza
  • Zaawansowany
  • mati4116
  • 0 166

Nie musi być do każdego przekaźnika zastosowany oddzielny obwód zasilania z bezpiecznikiem ten schemat jest dobry.

A do sterowania przekaźnikami to faktycznie można zastosować mniejszy bezpiecznik tylko że ja rysowałem ten schemat dla kogoś innego i zapomniałem zrobić korektę tego schematu.

Udostępnij ten komentarz


Link do komentarza
  • Zaawansowany
  • Patryk3802
  • 185 1609

ja mam 4 szt. halogenów które sa włączane po 2 to mam 2 włączniki które mają jeden kabel podłączony pod bezpieczniki

Udostępnij ten komentarz


Link do komentarza
  • Zaawansowany
  • wierzba1272
  • 8 317

Ad1:No tak i w przypadku spalenia bezpiecznika przestają działać wszystkie odbiorniki podłączone pod ten bezpiecznik....a co gdy ktoś posłucha twojej rady i podłączy większą ilość odbiorników pod jeden bezpiecznik, wyliczy sobie np. żeby miał 50A i w przypadku np. urwania kabla jednym odbiorniku (przy pojedynczym reflektorze niech ma te 1.5mm^2) to wtedy prędzej spali się kabel niż taki duży bezpiecznik...i co wtedy???

Ad2 :To uważaj co robisz...korzystają z tego inni więc radzę się zastanowić zanim coś poradzisz!!!



A jeśli już ma być poprawnie to styk nr.85 w przekaźniku to masa...

Udostępnij ten komentarz


Link do komentarza
  • Zaawansowany
  • mati4116
  • 0 166

@wierzba1272 trzeba było samemu wstawić swój schemat a nie teraz krytykujesz mój jesteś taki mądry tylko do krytyki?

Ja w swoim ciągniku mam zrobione tak samo już 6 mies. i wszystko chodzi idealnie.

Udostępnij ten komentarz


Link do komentarza
  • Zaawansowany
  • mati4116
  • 0 166

Ja wstawiłem schemat dobry w którym jest zawarta oszczędność materiałów ( tzn. bezpieczników, przewodów, czasu i pracy przy montażu ) nikomu nie karzę korzystać z tego schematu pokazałem tylko przykładowy schemat jeśli ktoś nie chce to po prostu nie korzysta z tego schematu.

Nic na siłę.

Udostępnij ten komentarz


Link do komentarza
  • Zaawansowany
  • mati4116
  • 0 166

@wierzba1272 no i gdzie ten twój schemat bo jakoś go nie widzę?

Udostępnij ten komentarz


Link do komentarza
  • Zaawansowany
  • wierzba1272
  • 8 317

Sam robiłeś ten schemat czy elektryk ci pomagał?

Tak, i połowa wsi mu pomagała przy tym ;[

Udostępnij ten komentarz


Link do komentarza
  • Zaawansowany
  • wierzba1272
  • 8 317

To się cieszę, że ty się cieszysz.

Podarowałem dziecku słońce :P

Udostępnij ten komentarz


Link do komentarza
