MF 6180 wymiana tuleji osi przedniej


11 odpowiedzi na ten temat

#1 Share slajders25

slajders25

    Zaawansowany

  • Members
  • PipPipPip
  • 271 postów
  • Płeć:Mężczyzna
  • Lokalizacja:BHA

Napisany 04 lipiec 2016 - 15:03

MF 6180 wymiana tuleji osi przedniej

Witam

Mam zamiar wymienić tuleję osi przedniej bo nie mogę już jej przesmarować i jak podwieszę ciężkie maszyny to wyczuwa się luz

Strona 362

http://www.hjallerup...raktor/6180.pdf



Operacja wydaje się dość prosta. Lewaruje przód, odkręcam 4 śruby i wyjmuję obudowę wraz z tulejką.  Czy nie napotkam na jakieś nieprzewidziane trudności. Jeśli ktoś to robił to będę wdzięczny za odpowiedź.





Reklama AgroFoto Ads

  • watermark
  • Reklama
MF 6180 wymiana tuleji osi przedniej Dzisiaj, 02:00
  •

#2 Share karolas123

karolas123

    Zaawansowany

  • Members
  • PipPipPip
  • 541 postów
  • Płeć:Mężczyzna
  • Lokalizacja:Zambrów

Napisany 04 lipiec 2016 - 17:56

MF 6180 wymiana tuleji osi przedniej

Masz chyba mylne wrażenie, że ta tuleja jak to sie mowi zechce Ci wyjść ;) Trzeba po pracować nad tym i zwykle kończy sie kontówką a nowa tuleja to robota dla ślusarza bo zwykle w kołysce jest jajo.



#3 Share slajders25

slajders25

    Zaawansowany

  • Members
  • PipPipPip
  • 271 postów
  • Płeć:Mężczyzna
  • Lokalizacja:BHA

Napisany 04 lipiec 2016 - 18:35

MF 6180 wymiana tuleji osi przedniej

Nigdy nie robiłem takiej wymiany. Nie wiem z czego ta tuleja jest zrobiona ale najwyżej ją rozwalę bo kontówką raczej w obudowę nie wejdę.

http://www.sklep.agr...ferguson-p25225

Tu lepiej widać jak to wygląda

http://tracteurs-pie...7/3712074m1.jpg

Wcześniej czy później i tak się za to zabrać trzeba.

A czy przy takiej wymianie trzeba również wymieniać pierścienie uszczelniające te ze strony 359



#4 Share sznajdik

sznajdik

    Zaawansowany

  • Members
  • PipPipPip
  • 1242 postów
  • Płeć:Mężczyzna
  • Lokalizacja:BBI
  • Zainteresowania:mechanika konstruowanie rolnictwo

Napisany 04 lipiec 2016 - 19:36

MF 6180 wymiana tuleji osi przedniej

Znając życie to masz wyrobioną tuleję też po drugiej stronie osi i będziesz szczęściarzem jak nie wyrobiło czopów na osi a jedynie tulejki bo to już grubsza robota



#5 Share slajders25

slajders25

    Zaawansowany

  • Members
  • PipPipPip
  • 271 postów
  • Płeć:Mężczyzna
  • Lokalizacja:BHA

Napisany 05 lipiec 2016 - 20:40

MF 6180 wymiana tuleji osi przedniej

Muszę wyjąć i zobaczyć. Strona 358 i 359 mówi że po drugiej stronie nie ma co się wyrobić


Edytowany przez slajders25, 05 lipiec 2016 - 20:41.


#6 Share sznajdik

sznajdik

    Zaawansowany

  • Members
  • PipPipPip
  • 1242 postów
  • Płeć:Mężczyzna
  • Lokalizacja:BBI
  • Zainteresowania:mechanika konstruowanie rolnictwo

Napisany 06 lipiec 2016 - 05:48

MF 6180 wymiana tuleji osi przedniej

Strona 363 część nr4, przecież wiem bo przerabiałem ten temat w serii30xx dużych różnic tu nie ma a zasada działania ta sama



Reklama AgroFoto Ads

  • watermark
  • Reklama
MF 6180 wymiana tuleji osi przedniej Dzisiaj, 02:00
  •

#7 Share slajders25

slajders25

    Zaawansowany

  • Members
  • PipPipPip
  • 271 postów
  • Płeć:Mężczyzna
  • Lokalizacja:BHA

Napisany 06 lipiec 2016 - 06:41

MF 6180 wymiana tuleji osi przedniej

No faktycznie. Raczej nie będzie to takie proste jak się spodziewałem. Teraz, w środku sezonu, raczej nie ma co się za to zabierać



#8 Share slajders25

slajders25

    Zaawansowany

  • Members
  • PipPipPip
  • 271 postów
  • Płeć:Mężczyzna
  • Lokalizacja:BHA

Napisany 08 lipiec 2016 - 12:37

MF 6180 wymiana tuleji osi przedniej

Dzisiaj próbowałem odkręcić tą obudowę. Klucz udarowy oraz połamane dwa inne klucze i ani jednej śruby nie ruszyłem. Prawdopodobnie nigdy nie były ruszane.

Mam jeszcze takie pytanie czy jak odkręcę te śruby i wyjmę obudowę to czy nic się nie stanie z osią tzn. nie przewróci się. Pytanie może śmieszne ale nigdy nie robiłem takiej operacji i nie wiem czego się spodziewać.



#9 Share slajders25

slajders25

    Zaawansowany

  • Members
  • PipPipPip
  • 271 postów
  • Płeć:Mężczyzna
  • Lokalizacja:BHA

Napisany 25 lipiec 2016 - 14:29

MF 6180 wymiana tuleji osi przedniej

Witam ponownie.

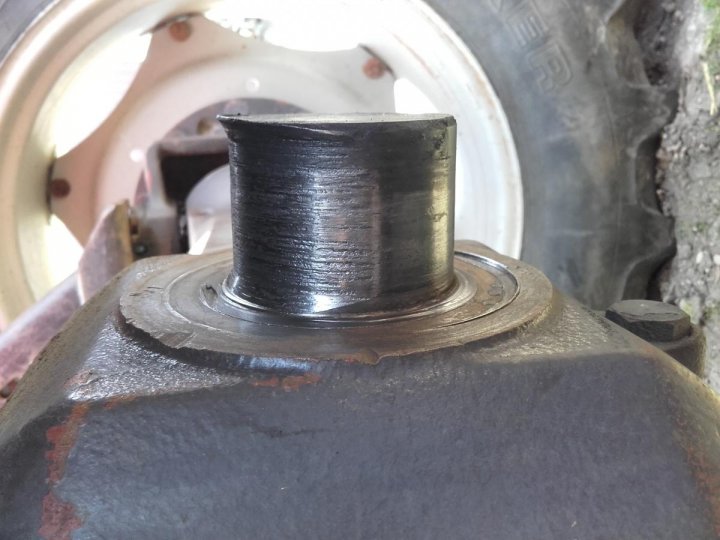

Z racji tego że u nas żniwa się jeszcze nie zaczęły postanowiłem odkręcić jednak obudowę tulei. Konkretny klucz oczkowy i metrowa rura i śruby się poddały Efekt taki jak w załączniku czyli wariant mocno pesymistyczny. Brakuje ok 4mm czopa.


Był u mnie tokarz i mówił że to zrobi ale oś trzeba demontować. A więc dużo roboty i nie na teraz.

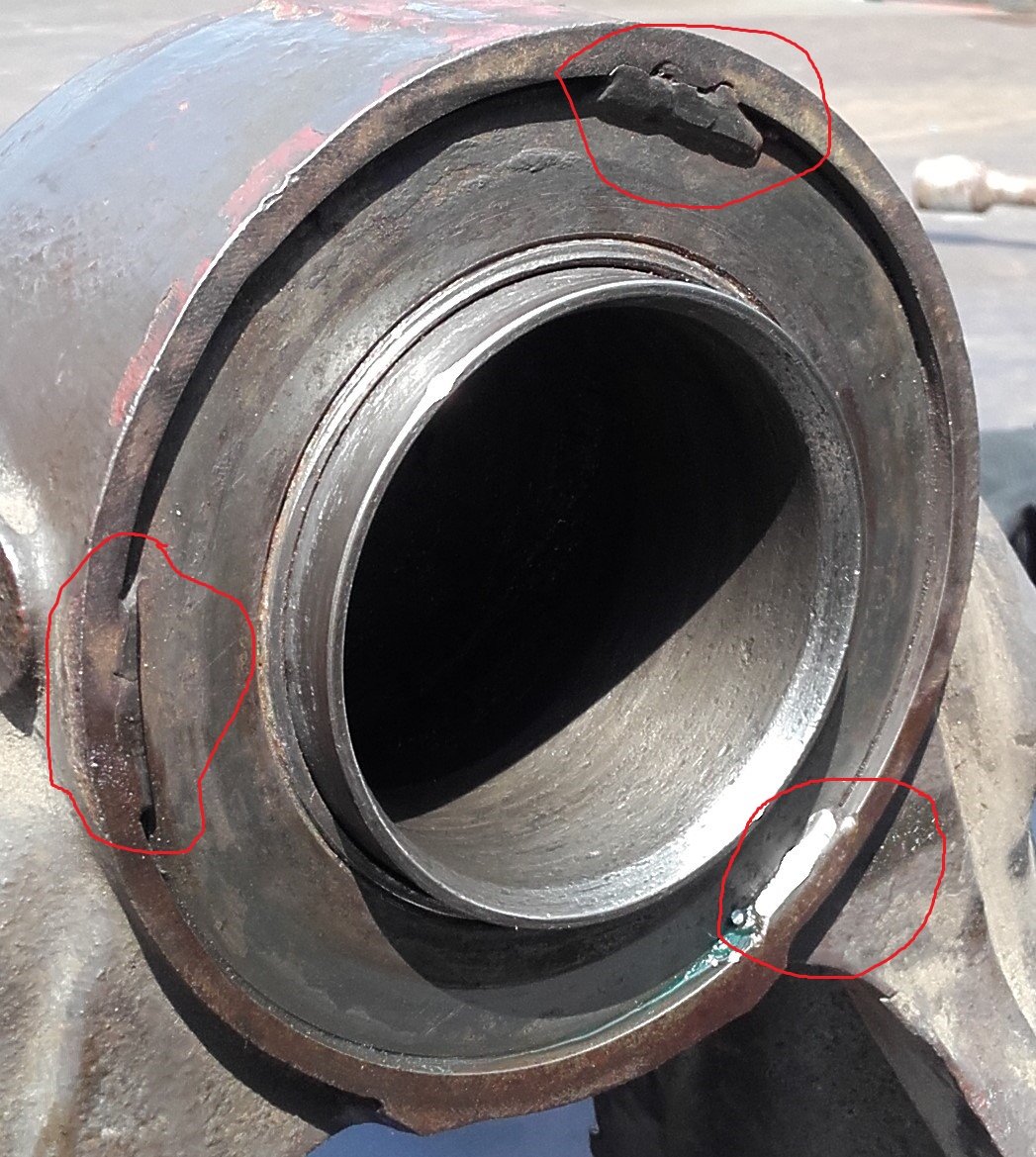

Mam jeszcze jedno pytanie do tych co to rozbierali. Chodzi mi o zaznaczone spawy w obudowie tulei. Są one oryginalne czy jednak już ktoś to robił i jakoś tak mało profesjonalnie przyspawał i co to w ogóle jest to przyspawane. Jakaś dodatkowa tuleja czy co??

I jeszcze jedno. Tokarz mówił że spotkał się z tym że w niektórych ciągnikach ten czop w środku jest pusty i jak trzeba dużo obtaczać to można zrobić dziurę i wtedy więcej jest zabawy. Ma może ktoś taką informację??

Załączone miniaturki

  • tuleja.jpg

Edytowany przez slajders25, 25 lipiec 2016 - 14:31.


#10 Share sznajdik

sznajdik

    Zaawansowany

  • Members
  • PipPipPip
  • 1242 postów
  • Płeć:Mężczyzna
  • Lokalizacja:BBI
  • Zainteresowania:mechanika konstruowanie rolnictwo

Napisany 25 lipiec 2016 - 20:55

MF 6180 wymiana tuleji osi przedniej

W moim 3060 ten czop jest w środku pusty ale tak tragicznie nie było jak tu to wydało żeby bezpiecznie obtoczyć a co do tulejki to nie wypowiem się nie ta seria to nie wiem ale chyba to ktoś dorabiał



#11 Share rafalski876

rafalski876

    Nowicjusz

  • Members
  • Pip
  • 2 postów
  • Płeć:Mężczyzna

Napisany 09 luty 2017 - 09:20

MF 6180 wymiana tuleji osi przedniej
Witam,
dołączę się do tematu.

Niedawno wymieniałem wszystkie te tuleje w przedniej osi, ciągnik MF 6180.
W moim przypadku były tam dwie tuleje mosiężne (przód - tył), dwie tuleje stalowe (przód - tył) i dopiero czop zlany z osią (przód osi).
Jeśli tuleje nie za bardzo wyrobione to niema dużo roboty.

Z racji tego, że mam przedni TUZ całą przednią oś musiałem wyciągnąć w bok ciągnika (trzeba zdemontować przednie koła, jeżeli niema przedniego TUZ-a można wyjechać osią do przodu na kołach).
Wiadomo, że trzeba rozpiąć łącznik wałka przedniego napędu i odkręcić przewody od siłownika wspomagania.
Lewarek podstawiłem pod ramą przedniego TUZ-a (pod miską olejową) w takim odstępie żeby można było odkręcić i opuścić całą przednią oś.
Następnie porządny klucz nasadowy 30 mm i 24 mm, grzechotka, przedłużka, kawałek rury... i odkręcamy wspornik przedniej osi od ramy ciągnika.
Ja poluzowałem te 8 śrub i podstawiłem dorobiony wózek pod całą przednią oś, potem odkręciłem śruby całkowicie (oś leżała już całym ciężarem na wózku).
Podniosłem cały ciągnik na lewarku tak żeby można było wyjechać przednią osią w bok ciągnika.
Później wymiana uszkodzonych tulejek, oleju w mechanizmie osi, oleju w zwolnicach i wszystkie czynności w drugą stronę... ;)

U mnie na tej przedniej obudowie takich spawów nie było i wygląda no to że na tym zdjęciu tulejki "stoją" w miejscu.
Wygląda raczej że ktoś już coś kombinował bo czop tej osi obracał się w tulei stalowej a powinno być tak żeby obudowa z tulejką mosiężną obracała się na tulei stalowej która raczej musi być osadzona dosyć ciasno na czopie.

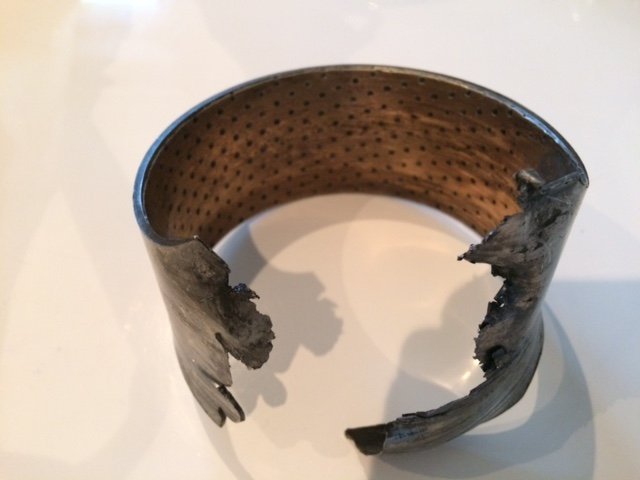

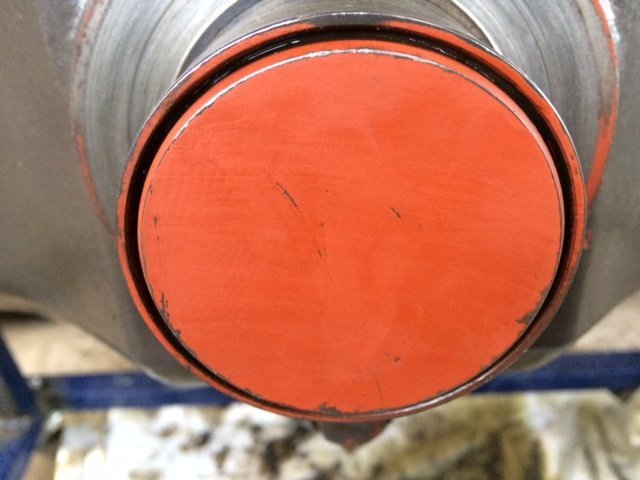

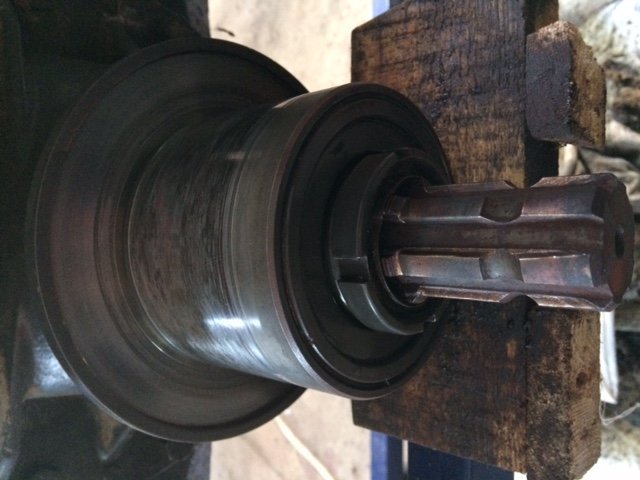

U mnie to wyglądało tak:



Załączone miniaturki

  • IMG_0676.JPG
  • IMG_0682.JPG
  • IMG_0684.JPG

Edytowany przez rafalski876, 12 luty 2017 - 12:04.


Reklama AgroFoto Ads

  • watermark
  • Reklama
MF 6180 wymiana tuleji osi przedniej Dzisiaj, 02:00
  •

#12 Share slajders25

slajders25

    Zaawansowany

  • Members
  • PipPipPip
  • 271 postów
  • Płeć:Mężczyzna
  • Lokalizacja:BHA

Napisany 26 marzec 2017 - 10:12

MF 6180 wymiana tuleji osi przedniej

A więc przed sezonem jest po operacji regeneracji osi przedniej.

Po rozebraniu kazało się że:

1. ubytek na czopie z przodu wynosił 7mm

2. tuleja metalowa która jest nabita na czop przedni praktycznie nie istnieje

3. tuleja mosiężna przednia jest ale zużyta

4. z tyłu o dziwo do wymiany tylko tuleja mosiężna

Operacja wyglądała tak że konieczne było częściowe napawanie czopu (całość nie mogła być napawana bo wg. spawacza można było przegrzać) obtoczenie czopu i dorobienie odpowiedniej tulei pod wymiar oryginału. Okazało się że czop w środku jest praktycznie pełny ale obtoczenie 7mm mogło go osłabić.  Mechanik był zdziwiony że czop tak zużyty a tuleja mosiężna tylko trochę wyrobiona. Wniosek taki że ktoś już próbował to regenerować ale zrobił to niedbale. I przede wszystkim nie było długo smarowane. Okazało się też że frezy na wałku ataku tylko lekko podjechane a sam wałek nie ma żadnych luzów

Ostatecznie operacja się powiodła. Dla zainteresowanych poniżej nr. katalogowe części które wymieniłem. Ceny na stronie http://sklep.korbanek.pl/  :) lub zamienniki :)

3428657M3 Tuleja czarna przód

3712078M1 Tuleja mosiądz przód

3712074M1 Pierścień uszczelniający przód

3010457X1  Pierścień uszczelniający od strony wałka metalowo-gumowy

3712152M1 Tuleja mosiądz tył

3712155M1 Pierścień uszczelniający tył

Do tego doszło jeszcze

3764024M1 x2  Końcówka drążka

3426255M1 x2  Przegub osiowy









Podobne tematy mf 6180 tuleja osi przedniej
